240平方毫米45度角铜制电缆接线端子

　　在中低压配电、大功率工业传动、新能源储能以及重型工程机械的线束布设场景里，大截面电缆的终端连接始终是结构设计与电气施工的核心环节。240平方毫米规格的铜芯电缆，普遍承载数百安培的持续工作电流，其终端压接部位的接触可靠性、折弯走向适配性，直接决定整套供配电回路的温升表现、抗振动能力与长期运行稳定性。本次呈现的45度角折弯电缆接线片，正是针对狭小布线空间、非平行对接面开发的专用终端连接件。

　　从实际布线工况来看，常规直型接线鼻在电缆出线方向与接线柱安装面存在夹角时，往往需要对电缆本体强行弯折，既会在电缆铜芯内部产生持续的内应力，长期运行后容易出现线芯断股、压接筒根部开裂，也会额外占用柜内布线空间，干扰相邻线束的排布。45度预折弯的结构设计，直接在接线片的压接筒与平板搭接区之间做出固定角度过渡，安装时电缆可顺着预设角度自然延伸，无需对电缆根部施加额外弯折力，既消除了线芯的附加应力，也让柜内、设备内部的线束走向更加规整，大幅降低多根大截面电缆并行布设时的空间干涉概率。

　　该接线片整体采用T2紫铜材质加工，表面做镀锡处理，一方面利用紫铜的高导电性降低压接接触电阻，避免大电流工况下接触面异常发热；另一方面镀锡层可隔绝铜基体与潮湿、腐蚀性空气的直接接触，延缓氧化进程，在工业车间、户外配电、工程机械等多尘、易凝露的环境中，能长期保持稳定的接触性能。压接筒部分为无缝铜管收口成型，内壁可根据需求加工防滑咬合槽，当使用对应吨位的压接钳对240平方毫米铜芯电缆做六边形或围压压接时，筒壁可均匀嵌入线芯缝隙，实现机械锁固与电气导通的双重作用，即便设备长期承受振动、冲击载荷，也不会出现线芯松脱、接触电阻陡增的问题。

　　平板搭接区开设标准螺栓安装孔，孔边做去毛刺倒角处理，搭接面经铣削加工保证平面度，安装时配合平垫、弹垫与对应规格的紧固螺栓，可让接线片与设备接线排、断路器端子、电机接线柱的金属表面充分贴合，单位面积接触压力均匀，避免因局部贴合不良产生电流集中热点。45度折弯的过渡段采用圆弧过渡而非直角弯折，既规避了直角折弯带来的应力集中问题，防止折弯处在反复振动、温度循环作用下产生裂纹，也让电流在压接筒与搭接区之间的传导路径更加平顺，降低折弯处的电流密度峰值。

　　从安装边界维度考量，该系列接线片的压接筒内径严格匹配240平方毫米铜芯电缆的线芯外径，压接后筒壁变形量处于标准工艺区间，既不会因压接过浅导致拉脱力不足，也不会因压接过深损伤线芯。搭接区的孔位中心距、板片宽度、厚度均适配对应电流等级的螺栓规格与接线排尺寸，折弯后压接筒末端到搭接面的垂直高度、水平伸出长度均经过精准校核，在抽屉式开关柜、电机接线盒、逆变器直流侧等空间紧凑的安装位中，可直接对位安装，无需现场再对接线片进行切割、二次折弯，既提升现场装配效率，也避免现场加工破坏镀层、影响导电性能。

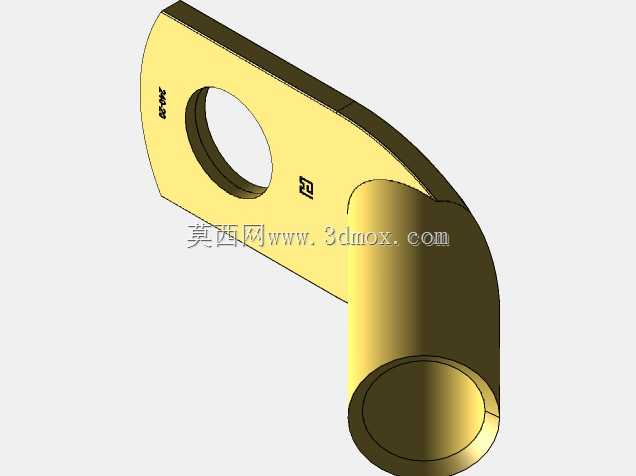

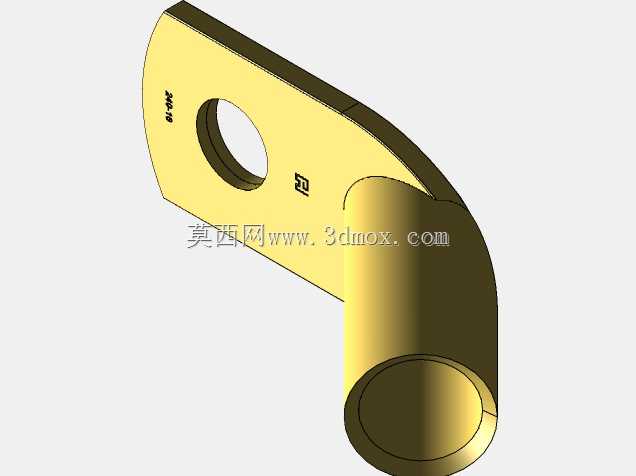

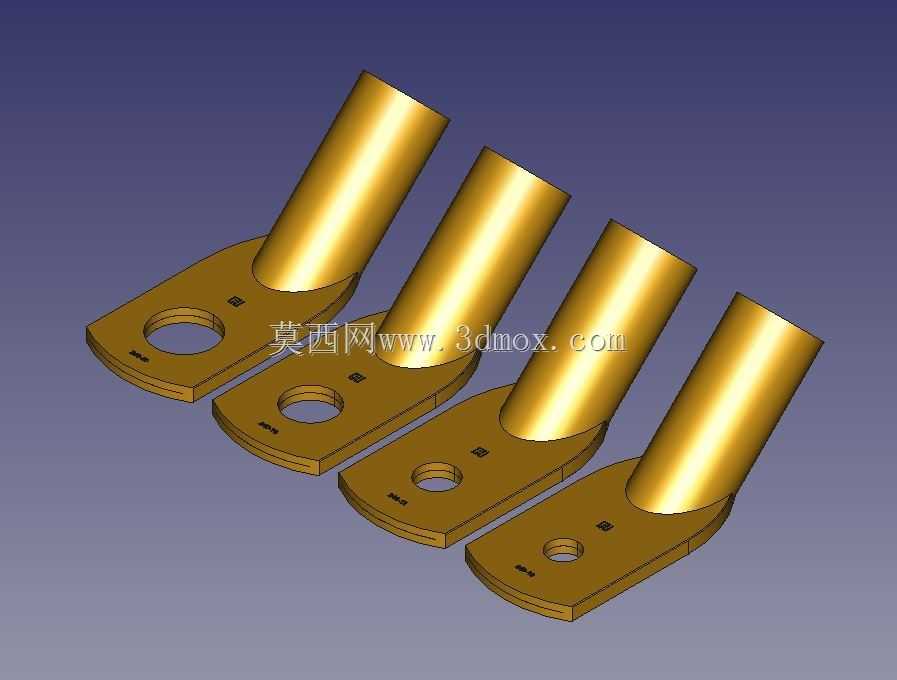

　　在三维建模层面，该模型完整还原了产品的每一处结构细节：压接筒的圆柱度、搭接板的倒角与孔位特征、折弯段的圆弧半径、表面标识区域均按实物比例构建，不同规格的同系列产品可通过参数化调整快速衍生，结构工程师在进行布线设计时，可直接将该模型调入装配体，模拟电缆的出线走向与安装空间，提前排查接线片与周边元器件、柜体钣金、线束固定件的干涉问题，改变过去依靠二维图纸估算布线空间的模式，让大截面线束的布局设计在样机制造前就完成验证，减少后期装配阶段的设计变更。同时，该模型也可用于电气安装工艺的可视化交底，让施工人员直观掌握压接位置、螺栓紧固方向与折弯朝向，降低现场施工的出错概率。

　　在实际选型应用中，这类45度角接线片尤其适用于接线柱轴向与电缆走线方向呈固定夹角的场景，比如卧式安装的大功率电机接线端、多层排布的汇流排连接位、内部空间局促的工程机械分线盒。相比直型接线片搭配弯折电缆的安装方式，预折弯结构可将电缆根部的应力完全释放，设备运行过程中因振动产生的线缆摆动不会直接拉扯压接位置，连接寿命可得到显著提升。而在多根大电流电缆并行的回路中，统一角度的折弯接线片还能让线束排布保持一致的弯曲半径，既符合电气布线工艺规范，也便于后期运维时的回路辨识与检修操作。
