185平方毫米45度角铜制电缆接线端子

　　在低压大电流配电回路、电机出线端、变压器低压侧母排连接、大功率变频器输入输出侧、蓄电池组串并联等场景里，电缆与螺栓固定母排之间的过渡连接件长期承担着导通电流、分散接触应力、抵抗振动松脱的作用。本次呈现的45度角弯折管式电缆接线片，针对185平方毫米截面的多股铜芯电缆设计，通过将压接筒体与平板接线端设置成45度夹角，解决了直式接线片在狭窄柜体内走线弯折半径不足、接线后电缆根部硬折、螺栓操作空间被电缆遮挡等现场问题。

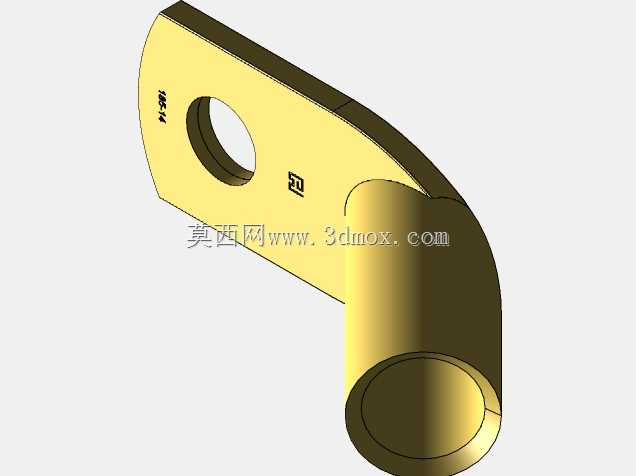

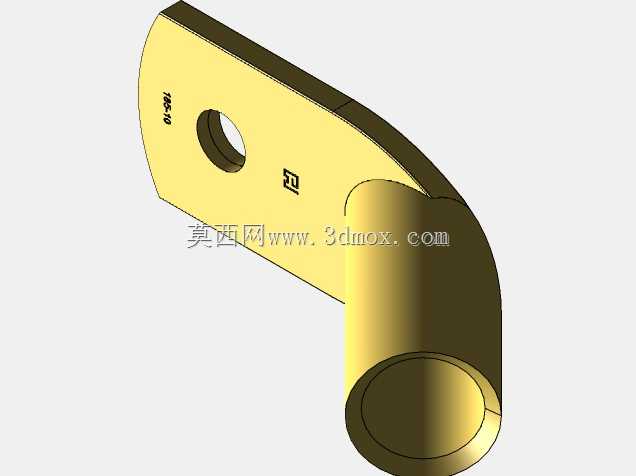

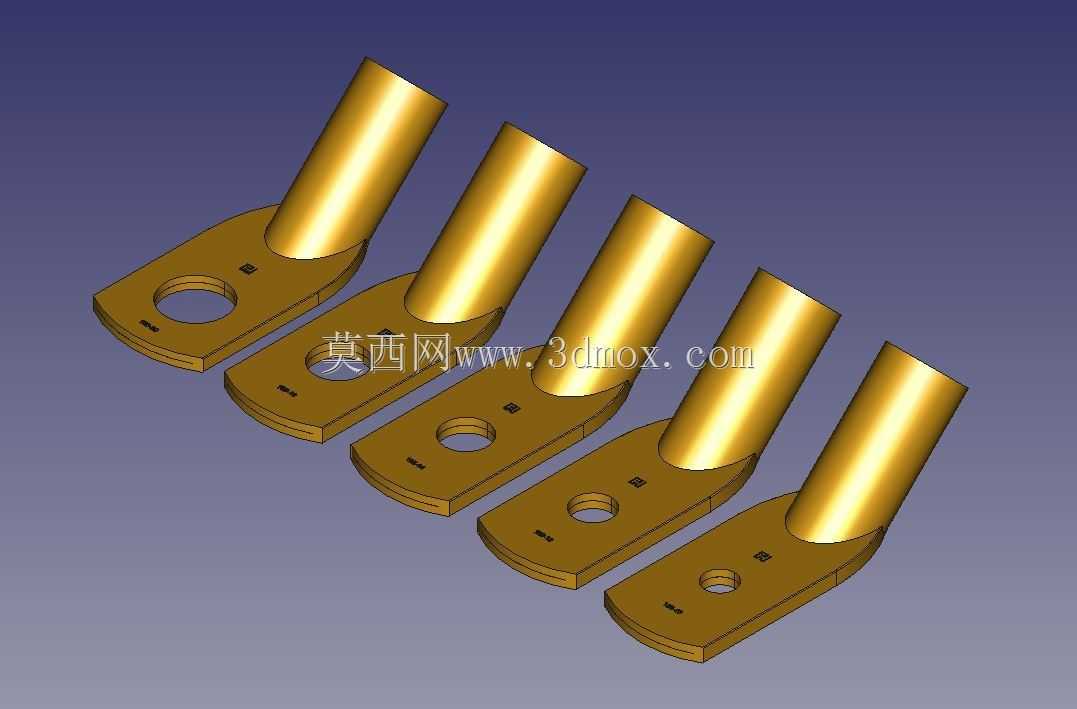

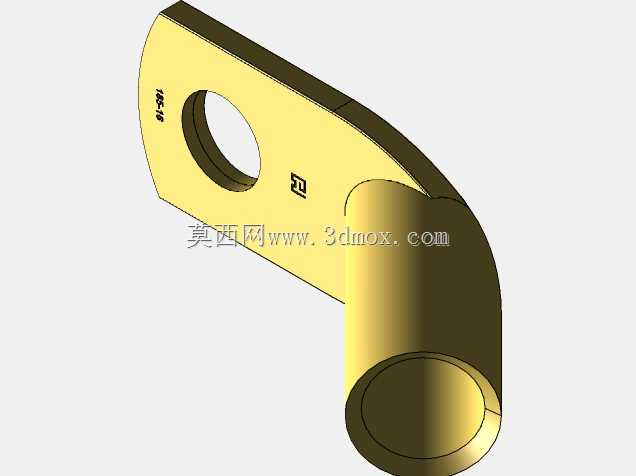

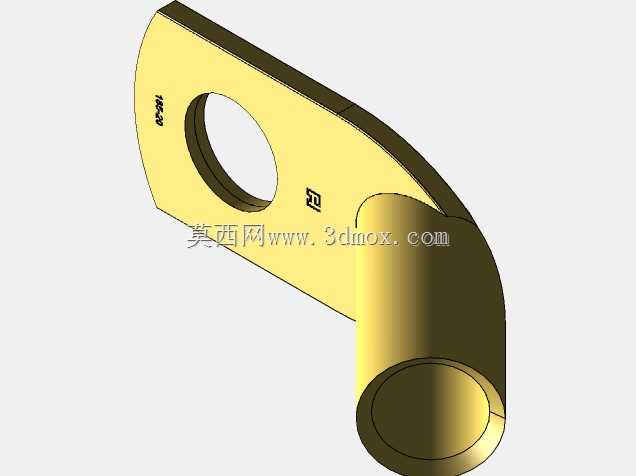

　　从结构上看，该零件分为两个功能区段：一端是带内孔的圆柱筒体，用于套入剥除绝缘层的电缆线芯，外部预留压接钳咬合的压痕位置，压接后筒体发生塑性变形，与多股铜线形成多点紧密接触，既保证足够的拉脱力，也降低接触电阻；另一端是带安装孔的扁平搭接片，通过螺栓、平垫、弹垫紧固到母排或设备接线桩上，平板区域的厚度与宽度根据185平方毫米电缆的额定载流量匹配，避免在长期满负荷运行时出现局部过热。45度弯折段位于筒体与平板之间，弯折处采用平滑圆弧过渡，没有尖锐转角，既减少了冲压或锻造过程中的应力集中，也避免安装时尖角划伤电缆绝缘层或操作人员手部。

　　建模过程中需要重点控制几处尺寸边界。首先是筒体内径，必须与185平方毫米紧压导体或非紧压导体的外径匹配，间隙过大会造成压接不实、运行发热，间隙过小则电缆插入困难，影响现场施工效率。筒体长度要覆盖压接钳模口的有效压接长度，通常需要至少两道压接位置，保证机械强度与导电面积。平板端的安装孔直径需适配对应规格的紧固螺栓，孔中心到平板边缘的距离、孔中心到弯折根部的距离要满足电气安全间隙与扳手操作空间，避免螺栓拧紧时侧壁开裂或工具无法就位。45度弯折角度的公差需要严格控制，角度偏大会改变电缆出线方向，与柜内其他元器件干涉；角度偏小则无法起到避让相邻部件的作用，弯折半径也要兼顾材料成型极限，铜材在冷弯时半径过小容易出现外侧裂纹、内侧起皱。

　　材料选型上，这类接线片多采用T2紫铜制造，表面根据使用环境可做镀锡处理。裸铜状态导电率高，但在潮湿、有腐蚀性气体的工业环境中容易氧化，长期使用后接触电阻上升；镀锡层可以隔绝空气与水汽，提升抗氧化与抗电化学腐蚀能力，同时改善接触表面的导通稳定性。三维建模时需要将镀层厚度作为工艺余量考虑，尤其是筒体内孔与安装孔的尺寸，若按成品尺寸直接加工而忽略镀层，可能导致后续电缆穿入困难或螺栓无法穿过。

　　在实际布线中，45度角接线片特别适合电缆从斜向进入接线位的场合。例如抽屉式开关柜后侧出线空间紧凑，电缆从桥架斜向引至塑壳断路器端子，直式接线片会迫使电缆在端子附近形成接近90度的硬弯，既损伤线芯，也产生额外的内应力，容易在设备振动时拉扯端子。采用45度弯角接线片后，电缆出线方向与端子平面形成自然过渡，弯曲应力被分散到更长的电缆段上，端子处不受持续侧向力，连接可靠性明显提升。在大功率电机接线盒内，由于盒体内部空间有限且接线柱朝向固定，弯角接线片还能减少多根电缆之间的交叉挤压，让相序排列更整齐，便于后期检修与红外测温。

　　结构设计时还要关注平板与筒体结合区的截面变化。该区域是电流从圆筒状导体过渡到平板状导体的必经路径，若截面突然缩小，会形成电流收缩效应，局部电阻增大并产生热点。因此模型中在筒体与平板交接处保留了足够宽的过渡肩，金属材料连续填充，使电流流线尽量平滑。平板上的安装孔周围不宜布置多余缺口或尖角，否则在螺栓拧紧力矩作用下会产生应力集中，导致平板翘曲或开裂。压接筒体端部可设置微小倒角，既方便电缆线芯插入，也可去除冲压后的锐边，避免压接前穿线时刮断单根铜线。

　　从装配验证角度看，三维模型需要在虚拟环境中完成干涉检查：将接线片装配到母排上，套入按真实外径建模的185平方毫米电缆，并模拟螺栓、螺母、垫圈的安装空间。检查弯折后的筒体是否与相邻母排、柜壁、绝缘子保持安全电气间隙，平板在螺栓拧紧后是否会与电缆护套发生摩擦。对于成排布置的三相接线，还要核对三个接线片之间的相间距，保证在额定电压下满足爬电距离与电气间隙要求。

　　压接工艺在模型细节中也应有所体现。筒体外表面通常设计为光滑圆柱，不预设压痕凹槽，压接位置由现场压接模具控制；但在工程图或三维标注中需要明确压接深度、压接道次以及压痕方向，保证压接后筒体变形均匀，不会出现单边压塌或线芯断裂。对于需要密封防潮的场合，筒体端部还可预留灌胶或热缩管搭接位置，模型中相应留出轴向长度，避免压接后绝缘护套无法完全覆盖导体裸露部分。

　　总体而言，这款45度角185平方毫米电缆接线片并非简单的冲压薄片，而是导电性能、机械强度、安装工艺与空间避让综合平衡的产物。建模时既要还原铜材的真实厚度与弯折圆角，也要把现场压接、螺栓紧固、电缆弯曲、电气间隙等工程约束一并纳入，才能为后续的工艺编制、工装设计与设备选型提供可靠的数字基础。
