150平方毫米45度角铜接线端子

　　该零件用于大截面电缆与设备端子排、母线、断路器或接地座之间的可靠连接，常见于配电柜内部走线、电机动力回路、新能源高压线束、工业控制柜以及需要弯折避让的紧凑安装空间。与直型端子相比，45度角结构能够改变电缆出线方向，减少线束在狭窄柜体内的强行弯折，降低铜芯因局部应力集中而产生的损伤风险，同时让布线走向更顺直，便于后期维护和紧固检查。

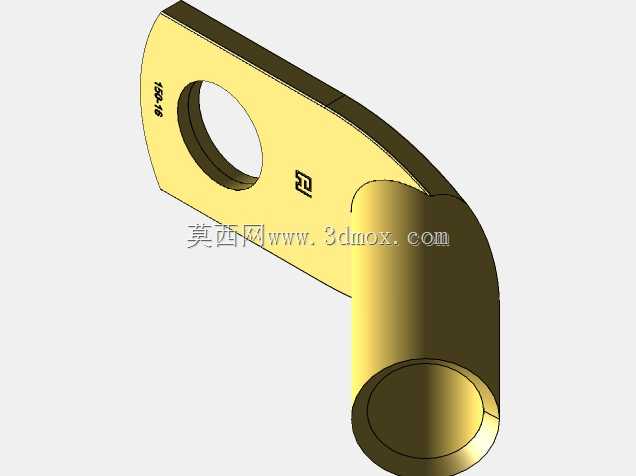

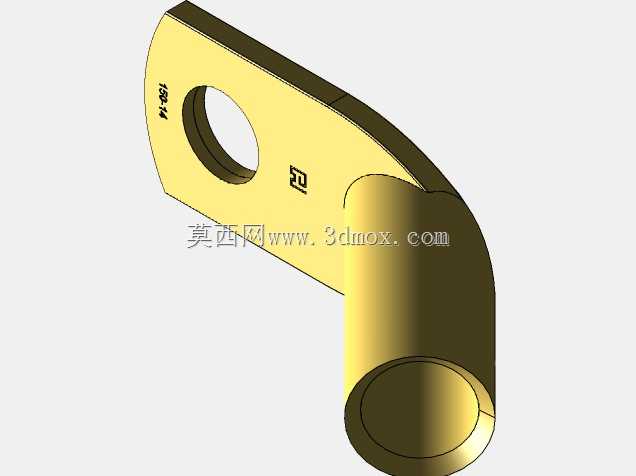

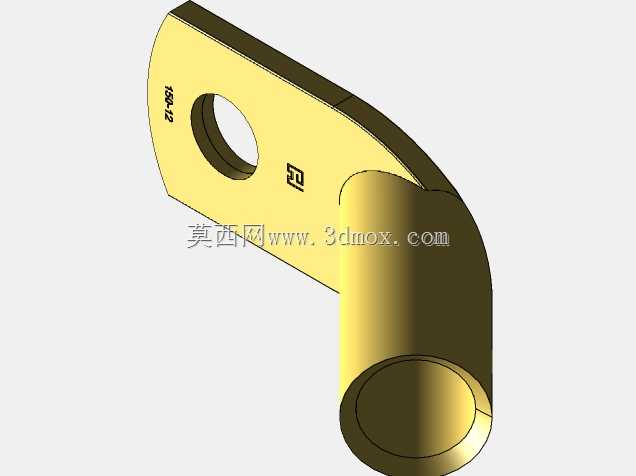

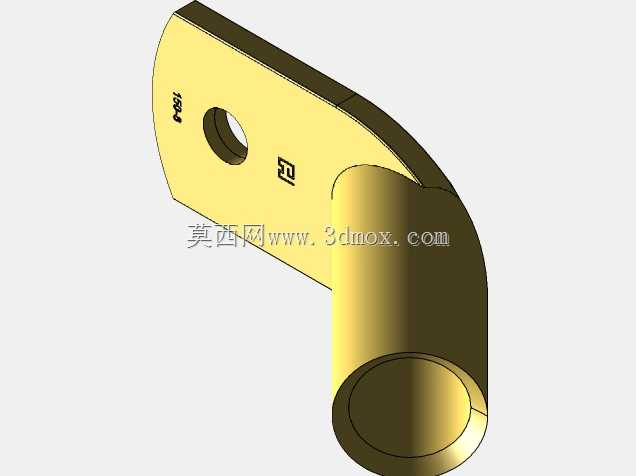

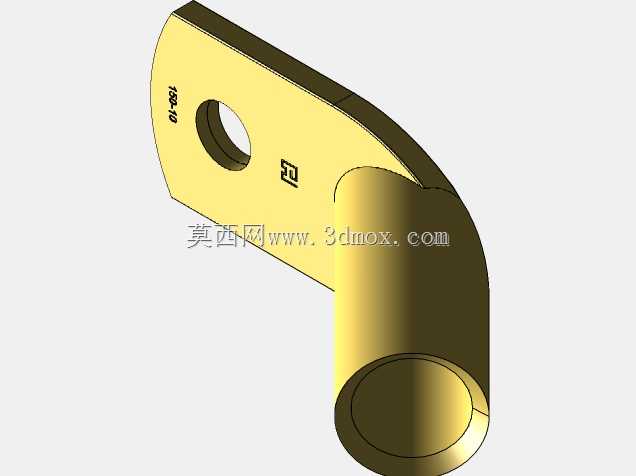

　　模型主体由压接筒和带孔安装板两部分组成。压接筒为空心圆柱结构，内径按150平方毫米导线的压接需求确定，端部通常带有导入倒角，方便多股铜芯插入；筒壁厚度需兼顾压接变形量、机械抱紧力和通流后的温升控制。安装板为扁平舌片，中心开设螺栓过孔，孔周区域保留足够承压面积，以保证在规定拧紧力矩下接触面不发生明显压陷。板与筒之间通过45度斜颈过渡，过渡区采用连续圆角，避免电流在尖角处集中，也降低冲压或锻造过程中产生裂纹的概率。

　　从结构设计角度看，这类端子不是简单把直管折弯。若弯折半径过小，压接筒截面会失圆，导线插入深度和压接位置都会受影响；若弯折角度偏差过大，装配后电缆会对端子形成持续侧向力，长期运行中可能造成螺栓松动或接触面氧化。因此模型中对筒身轴线、安装板平面和螺栓孔中心的相对位置进行了约束，使端子装入后既能贴合安装面，又能让电缆沿预定方向离开。板面上的小凹点或标识位可用于压接后区分线径、批次或压接位置，在实际生产中有助于防错。

　　安装边界主要由螺栓孔中心到筒身末端的距离、板宽、筒体外径以及45度弯折后的投影高度决定。选型时不能只看导线截面积，还要核对接线桩头周围空间：若相邻两相端子距离较近，弯头方向必须一致并预留电气间隙；若端子靠近柜体侧板或线槽，需确认弯折后的筒身不会与绝缘隔板、扎线杆或其他导体干涉。压接区域应完全落在筒身直段内，不能压在弯曲过渡区，否则会造成压接轮廓不均、接触电阻增大。安装面应平整，螺栓、平垫和弹垫按规范配置，紧固后舌片不得翘边。

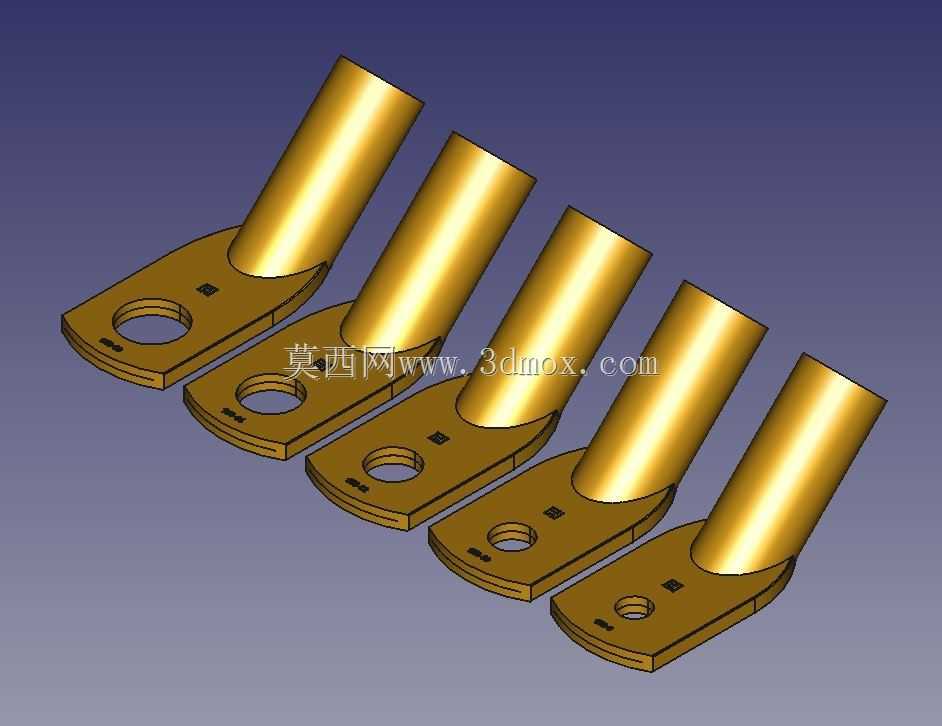

　　三维建模时，可先建立安装板轮廓和中心孔，再以斜向基准生成压接筒，通过扫掠或放样处理颈部过渡，最后统一倒角和圆角。不同规格通常形成系列：孔位随螺栓规格变化，筒径随线径变化，而弯头角度保持一致。这样建立的参数化模型便于在装配中直接检查线束走向、相间距离和工具操作空间，也能为压接模具、检具和自动送料机构的设计提供准确外形。对于设备制造商而言，该类端子虽然体积小，却直接决定大电流回路的长期稳定性，模型中对接触面、压接区和弯折边界的表达越完整，现场装配和电气验证的返工就越少。
