120平方毫米45度角铜制电缆接线端子

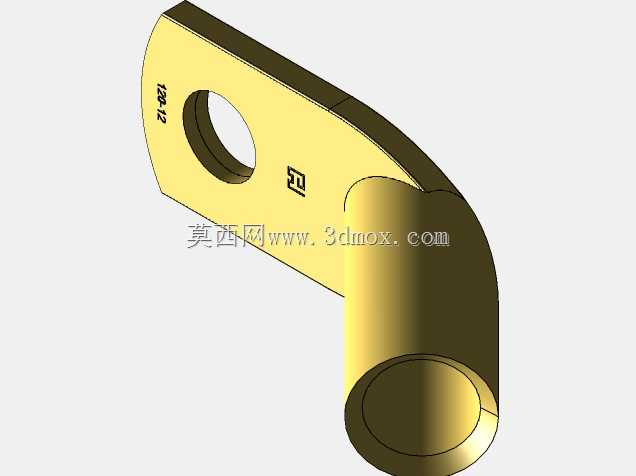

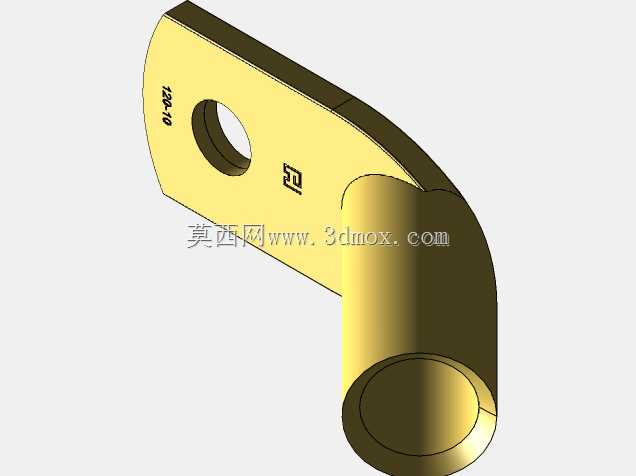

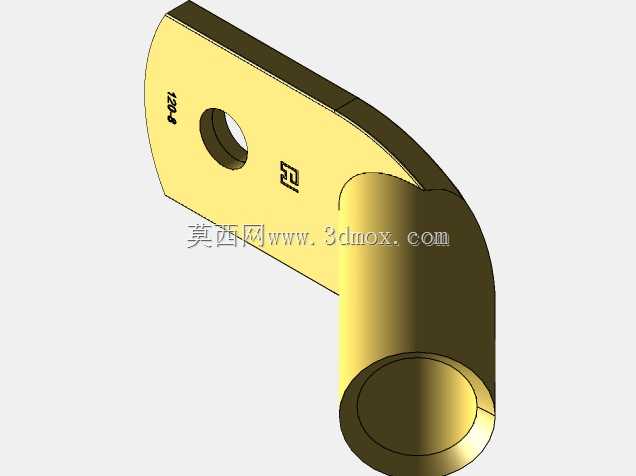

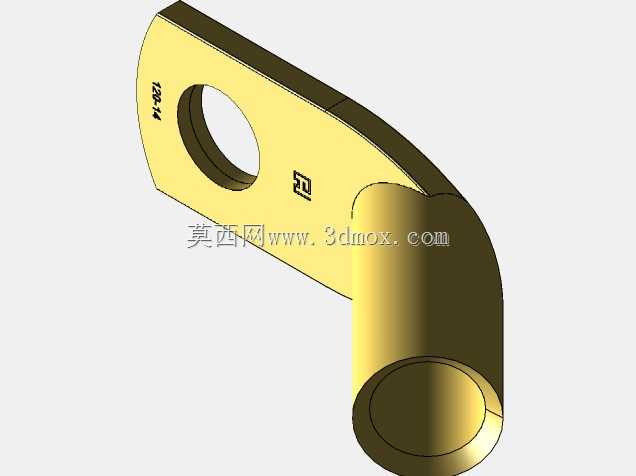

　　在低压配电盘、电机接线盒、变频器主回路这类布线空间局促的电气柜内，直型接线端子往往会让粗电缆形成生硬弯折，既损伤线芯，又挤占相邻端子的走线通道。45度角弯折的管式电缆接线片正是针对这类场景设计，它能让120平方毫米的主电缆顺着预设角度自然引出，减少线束根部的应力集中，同时让柜内走线排布更规整。这类零件属于电气连接里的基础导电件，一端通过压接钳与多股铜缆线芯实现冷压咬合，另一端依靠螺栓穿过平板上的安装孔，紧固在断路器、母排、接触器主触点或设备接地桩上，承担大电流持续传输的作用。从结构上看，零件整体分为两个功能区段：圆筒段用于容纳剥除绝缘层的线芯，平板段用于螺栓锁紧。圆筒内径需要与120平方毫米多股铜线的实际外径匹配，

　　压接后筒壁发生受控塑性变形，咬紧线芯，既保证足够的拉脱力，也降低接触电阻，避免长期通电后发热。平板端的开孔尺寸决定了可适配的螺栓规格，孔周围保留足够的承压面积，使锁紧时压力均匀分布在接触面上，防止局部压陷或松动。45度弯折区是整个零件的关键位置。弯折半径不能过小，否则外侧材料过度拉伸会减薄壁厚，内侧则可能起皱，影响导电截面和机械强度；弯折半径也不能过大，否则会额外增加轴向占用长度，失去弯角端子节省空间的意义。建模时需要在弯折区域做平滑过渡，保证圆筒与平板之间的曲面连续，压接和紧固时应力不会集中在某一条折线上。实际选型中，弯折方向还要与柜内电缆走向一致，避免安装后电缆被强行别向另一侧。不同规格的同系列端子在平板长度、圆筒长度、

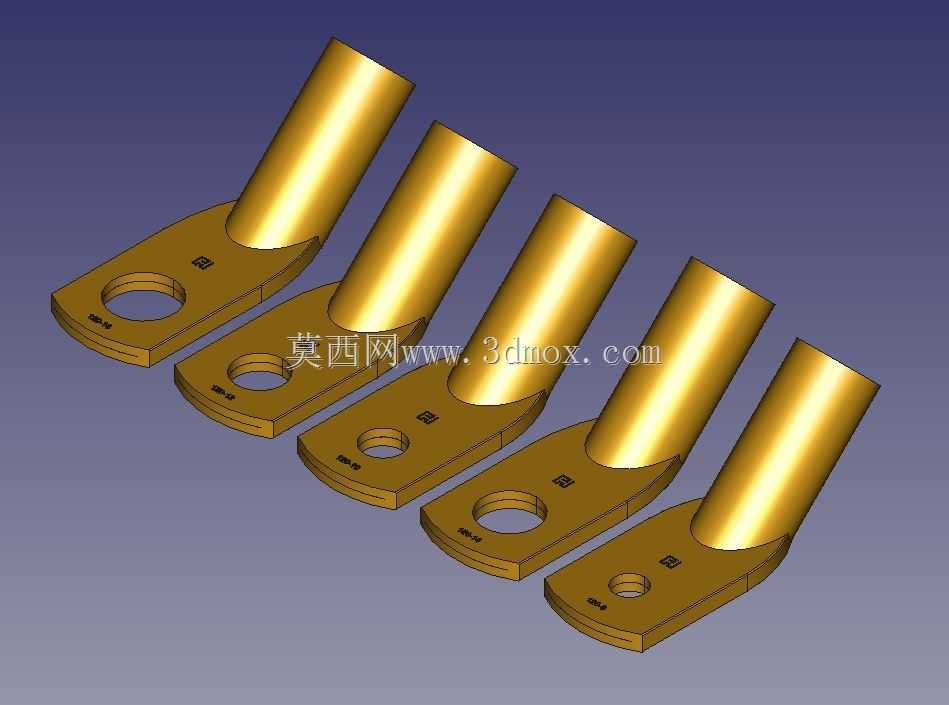

　　孔径和弯折位置上存在差异，形成成组化的零件族。本次模型呈现的多个规格并排对比，能够直观看到随着适配线径变化，各部位尺寸按比例调整的规律：大规格端子的圆筒更长、平板更宽、安装孔更大，小规格则整体收缩，但45度角的功能特征保持一致。这种成系列建模方式有利于建立企业标准件库，设计人员在电气布线时直接调用对应规格，无需重复建模。安装边界方面，需要关注平板段在螺栓紧固后的旋转空间。端子锁紧后，圆筒斜向伸出，其外轮廓与相邻端子、柜体侧壁、线槽边缘之间必须预留安全间隙，防止不同相序的导体距离不足。圆筒末端与电缆绝缘层切口之间也要留出压接位置，压接模腔应完全落在圆筒金属段内，不能压到绝缘层，也不能让裸露线芯伸出筒外过长。平板底面与母排贴合面应平整，

　　若存在翘曲或毛刺，会导致实际接触面积减小，大电流工况下温升超标。从加工工艺看，这类铜接线片通常采用紫铜管材冲压、锻压或折弯成型，表面再做镀锡处理，以抗氧化并改善接触性能。三维建模时需要还原壁厚均匀性、弯折区材料流动趋势以及平板与圆筒交接处的加强形态，这些细节直接影响后续有限元分析和压接工艺验证。对于设备制造商而言，把弯角接线端子纳入三维布线模型，可以在设计阶段提前检查电缆弯曲半径、端子干涉和接线工具操作空间，避免装配时才发现端子与元器件外壳冲突。在风电控制柜、光伏汇流柜、起重机电控箱等需要敷设大截面电缆的装备中，45度弯角接线片能够显著降低布线难度。相比90度端子，它对电缆走向的改变更缓和；相比直型端子，它又能在出线方向受限时避免电缆硬折。设计人员选用时，除了核对线径和安装孔，还要结合电流等级校核接触面载流能力，并确认端子表面镀层与对接母排材质相容，减少电化学腐蚀风险。模型中对各规格外形的准确表达，也为压接模具选型、接线作业指导书编制和柜内布线仿真提供了可靠的几何基础。
