95平方毫米45度角铜制电缆接线端子

　　在输配电柜体内部布线、大功率工业设备电源进线、电机端子箱接线这类空间局促的场景里，直式电缆接线鼻往往会让线束弯折半径超出工艺允许范围，硬掰线缆既会损伤铜芯断股，也会让接线端面贴合不严，带来接触电阻超标的隐患。这款45度倾角的95平方毫米管压式接线端子，正是为解决这类安装边界受限的布线问题设计的。

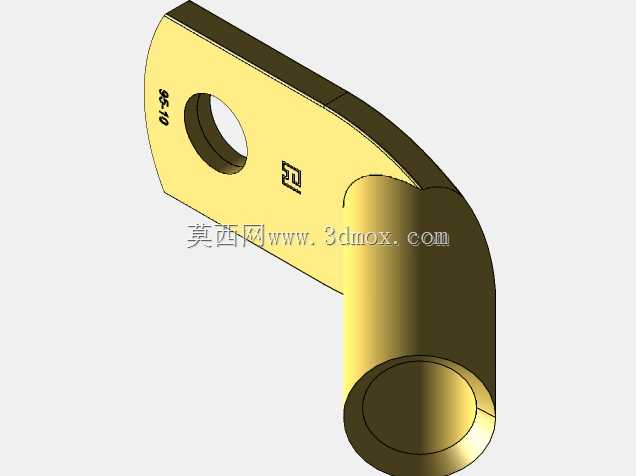

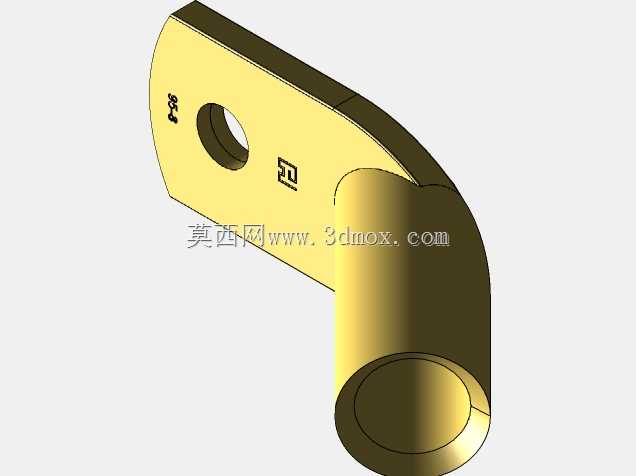

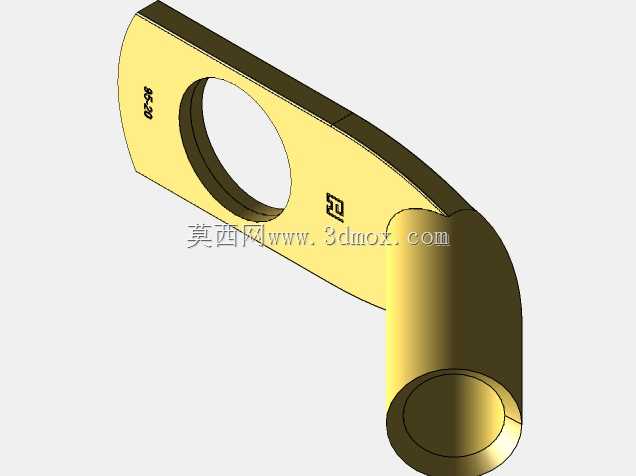

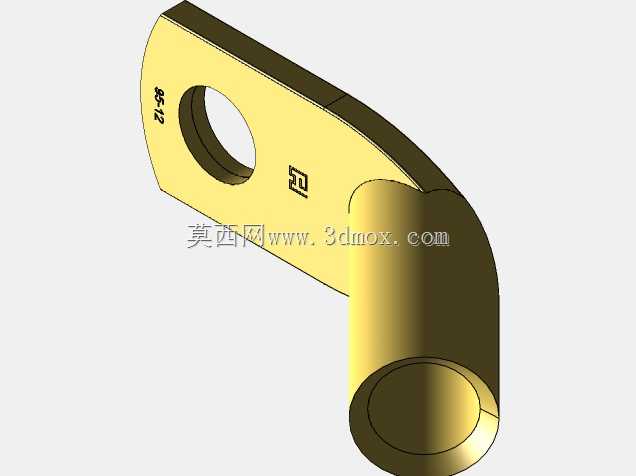

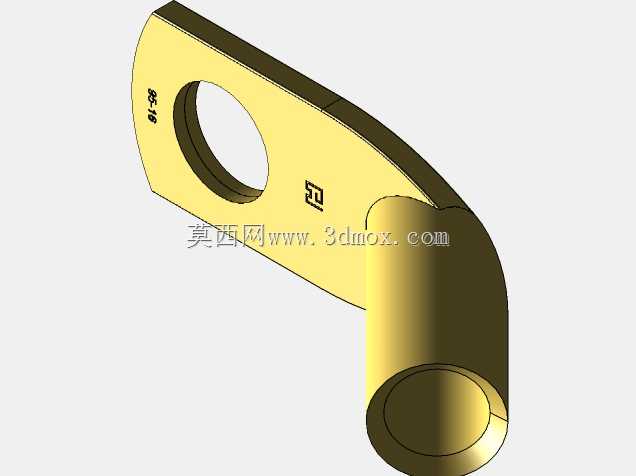

　　从结构上看，产品整体分为压接管身与接线平板两部分，二者呈45度夹角一体成型。管身采用无缝紫铜拉制，内径匹配95平方毫米多股铜芯电缆的外径，压接时可选用对应围压模，从管身端部向接线端逐次压出三道以上压痕，保证每一股铜丝都被充分压实，压接完成后拉脱力可满足大电流回路长期通电的机械强度要求。管身末端做了轻微的喇叭口导角，穿线时不会刮伤电缆线芯外层的半导电层或绝缘层，现场穿线作业更顺畅。

　　接线平板部分为扁平铣制结构，板面平整无翘曲，安装孔位按照通用大电流接线螺柱规格预留，平板与管身衔接处做了圆弧过渡，没有尖锐的应力集中棱角，既避免压接或紧固时出现裂纹，也不会割破后续包裹的绝缘热缩管。45度的弯折角度经过实际布线验证：当端子固定在水平母排上时，引出的电缆会自然向斜上方延伸，无需额外弯折线缆即可顺着柜内布线槽走向排布，相比0度直端子，能节省至少一倍的线束转弯空间；相比90度直角端子，又不会让电缆出线方向过于贴近柜体侧壁，给后续运维紧固螺栓留出了扳手操作空间。

　　在三维建模过程中，管身与平板的衔接曲面是建模重点，需要保证弯折处壁厚均匀，不能出现局部减薄的情况——实际铜端子冷压成型时，弯折处的金属会发生塑性流动，壁厚偏差过大容易在压接或受力时开裂。建模时先绘制管身与平板的各自实体，再通过带引导线的放样融合生成过渡段，最后对所有锐边进行倒圆角处理，还原真实冲压、铣削后的工艺特征。安装孔的位置度也做了约束，孔中心到管身轴线的距离、孔边缘到平板侧边的余量都符合电气间隙要求，避免不同相序的端子安装后出现安全距离不足的问题。

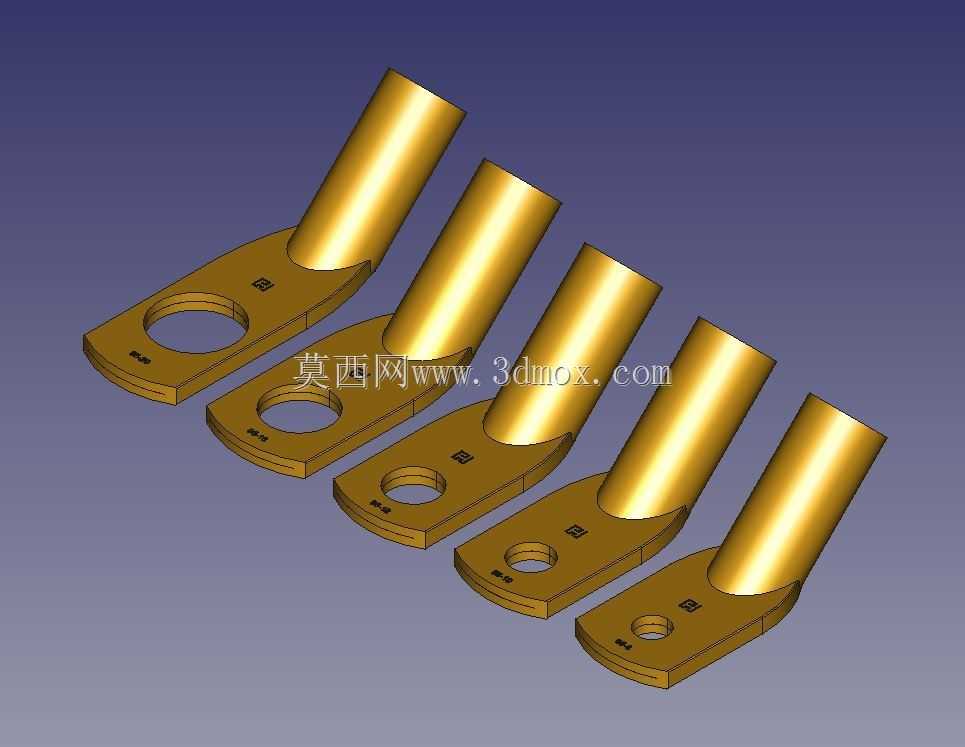

　　这类端子广泛用在变频器主回路接线、UPS电源输出端、大型空压机电源进线等场景，导电接触面的平整度直接影响通电后的温升表现，平板表面不做多余的凸起或标识凹槽，保证与母排或设备接线座的贴合面积达到最大化。不同规格的同系列端子仅在管身内径、安装孔直径、整体长度上做参数化调整，45度的弯折角度保持统一，方便成套厂在布线时形成标准化的走线工艺，柜内线束排布更整齐，也方便后续检修时快速识别相序与回路。

　　从选型角度看，95平方毫米规格对应的额定载流量可满足数百安培的长期通电需求，45度结构既保留了压接端子连接可靠、导电性能好的优势，又通过角度优化解决了狭小空间内的布线难题，不需要额外定制异形母排或转接件，降低了成套设备的整体装配成本。
