70平方45度角铜制电缆接线端子

　　在低压配电盘、电机接线盒、变频器主回路这类布线空间局促的场景里，直头线鼻往往会让电缆弯折半径不足，长期运行后绝缘层被应力拉扯开裂，45度角弯制的管式电缆接线片正是为解决这类走线干涉而设计。它的核心作用是把70mm²截面积的多股铜芯导线，通过压接钳的六边形围压或点压，牢固锁定在管状尾端，再借由平板端的螺栓孔固定到母排、断路器端子或设备接地桩上，实现大电流的可靠导通。

　　从结构上看，这类零件整体采用紫铜车制或冲压后弯折成型，表面通常做镀锡处理以抵御氧化和电化学腐蚀。管状部分的内径严格匹配70mm²电缆的导体外径，压接后导体与管壁之间不能留有可见缝隙，否则接触电阻会在大电流通过时急剧升高，引发局部过热。弯折角度控制在45度，既不像90度弯头那样需要额外占用垂直方向的安装高度，也不会像直头那样让电缆硬抵相邻元件，在接线箱内部走线时能自然顺着线缆走向倾斜，让线束排布更顺直。

　　平板端的安装孔位需要适配对应规格的紧固螺栓，孔边到板端的距离、板宽以及板厚都经过载流能力校核，保证在额定电流下接触面的电流密度均匀。弯折处的圆角过渡是设计中的关键细节——过小的内圆角会在冲压弯折时造成材料壁厚减薄，甚至产生微裂纹，运行中受振动后容易断裂；过大的圆角则会让管状部分与平板部分的相对位置偏移，导致压接后电缆与安装面之间的角度偏离设计值。建模时需要把弯折区域的中性层偏移考虑进去，按照铜材的延伸率给出合理的最小弯曲半径，展开后的毛坯尺寸才能直接用于冲压下料。

　　实际选型时，安装边界往往比零件本身尺寸更值得关注。管状尾端的长度要保证压模压接后，压痕能完全覆盖导体插入段，同时留出少量观察孔确认导线是否插到位；平板端在螺栓拧紧后，周围要留出扳手操作空间，不能与相邻端子的绝缘隔板发生碰撞。45度的倾斜方向还分左斜和右斜，对应母排上不同相序的出线方向，成套厂装配时会根据柜内走线方向统一选用，避免三相线缆交叉。

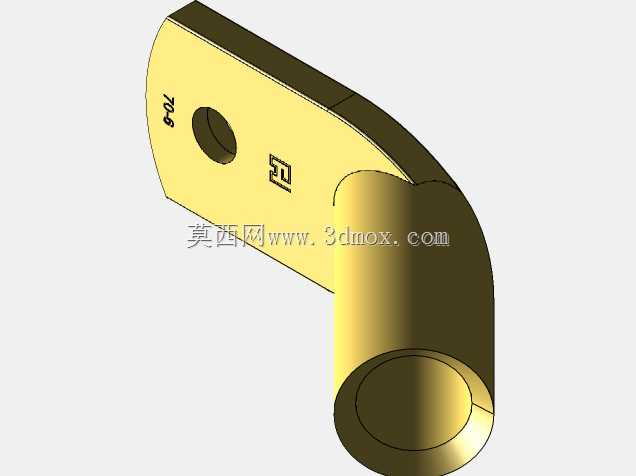

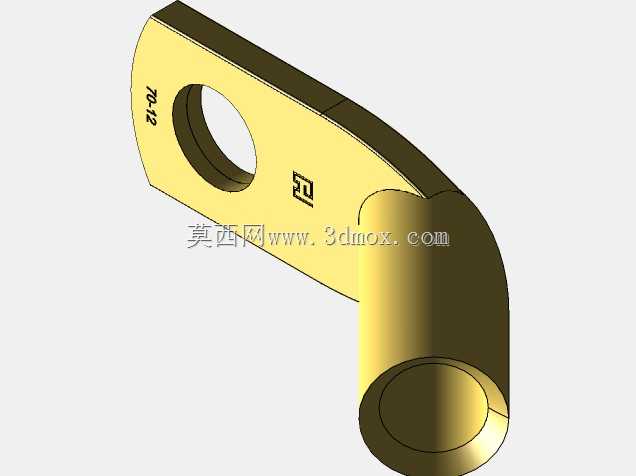

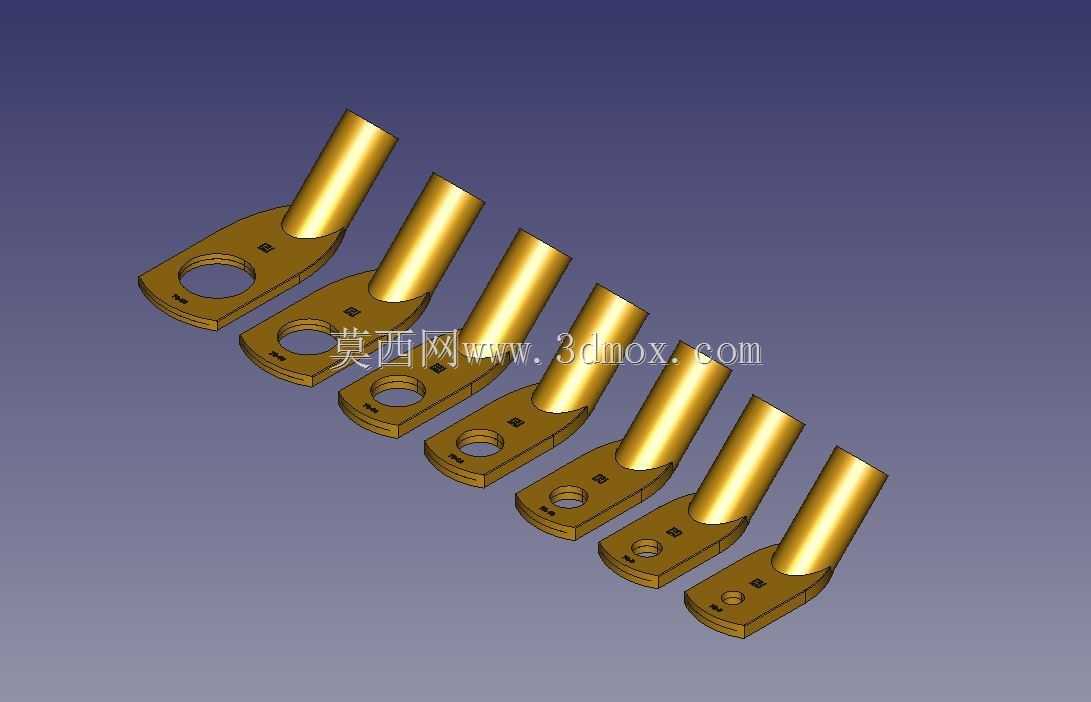

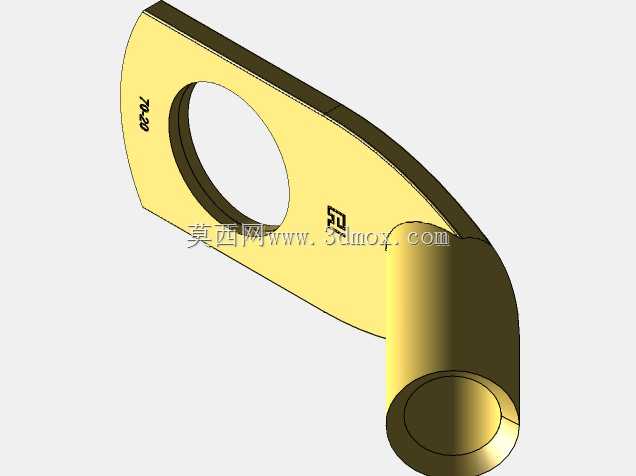

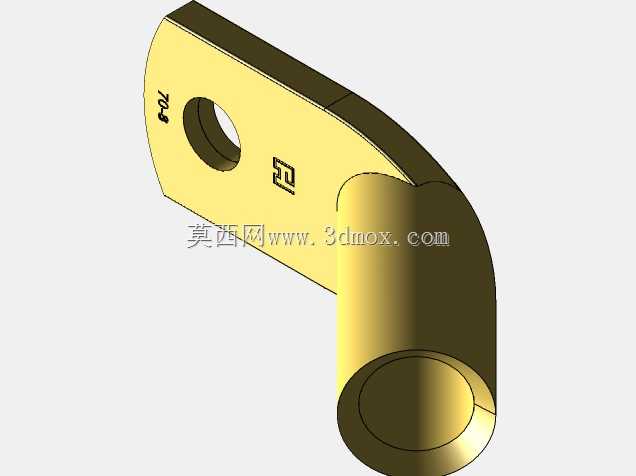

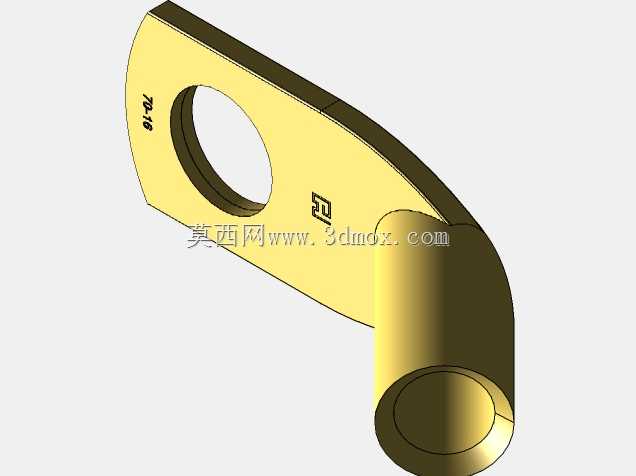

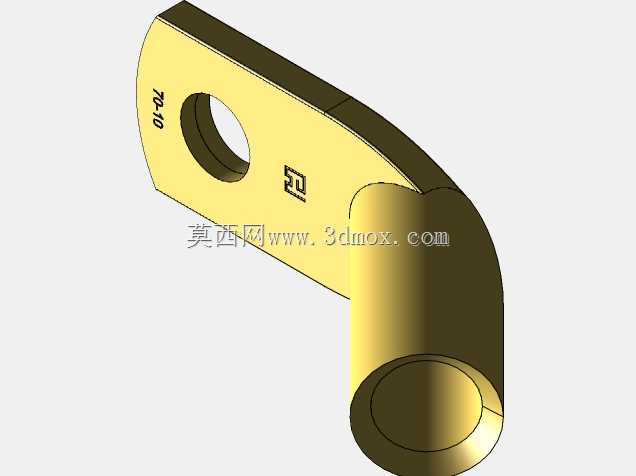

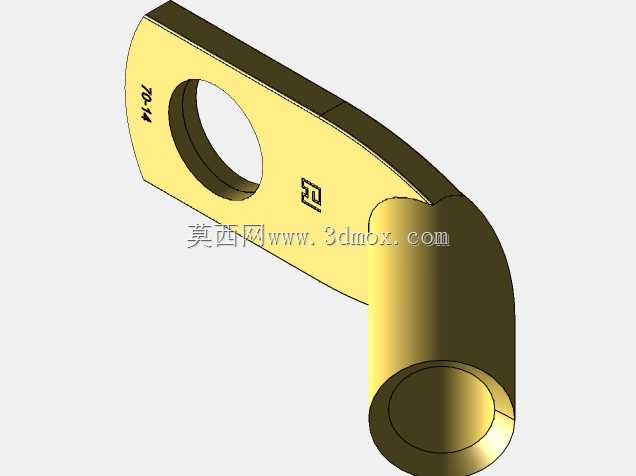

　　从三维建模的角度还原这类零件，需要分别建立不同螺栓孔径、不同管长的同族规格，它们共享同一套弯折参数，只在平板宽度、安装孔直径和管径上做表驱动变化。管壁与平板交接处的加强过渡、孔口的倒角、管端的喇叭口引导结构都要逐一体现——喇叭口能防止穿电缆时尖锐切口割伤线芯，倒角则避免螺栓装配时划伤镀层。把这些细节完整建入模型，装配时就能直接在数字样机中模拟电缆走向，检查端子与线槽、绝缘子、相邻母排之间的安全间隙，减少现场返工。

　　这类弯角接线片广泛用于新能源配电柜、光伏并网柜、机床主电源进线以及重型车辆的启动回路。在振动较强的设备上，45度结构还能缓冲电缆随设备晃动带来的拉扯力，避免应力集中在螺栓紧固点。压接完成后，管状部分会随铜材变形紧密咬合线芯，平板面则依靠螺栓预紧力与母排贴合，两条传力路径共同保证长期通电的稳定性。建模过程中对壁厚、弯折半径、安装孔位置的精确还原，也为后续出工程图、编制压接工艺以及夹具设计提供了直接依据。
