50平方毫米45度角铜管接线端子

　　在配电柜、成套设备、电机引出线和大电流母线连接中，接线端子往往决定接触可靠性。50平方毫米导线需要足够的压接筒截面积和壁厚来承受压紧变形，同时平板端要能稳定贴合螺柱接触面。将接线端做成45度弯折，并不是单纯为了外观，而是为了解决走线空间受限、导线出线方向与安装面不一致的问题。相比直型端子，弯角结构能够让电缆以斜向进入压接筒，避免线束在狭窄线槽内形成急弯，也减少端子根部因反复扳动而产生的应力集中。

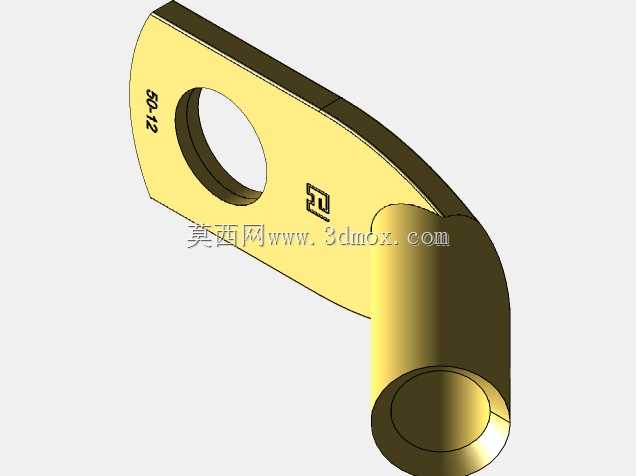

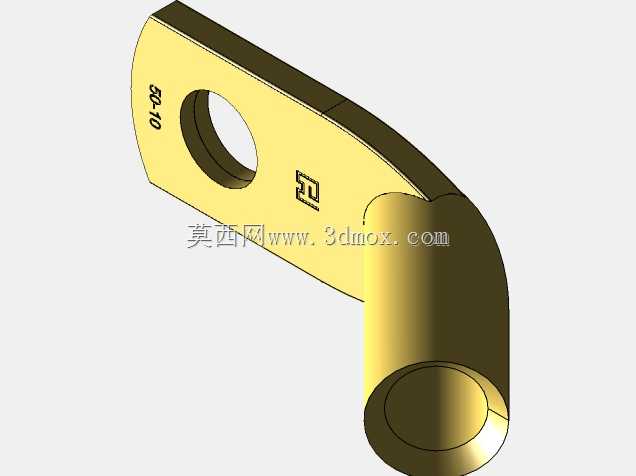

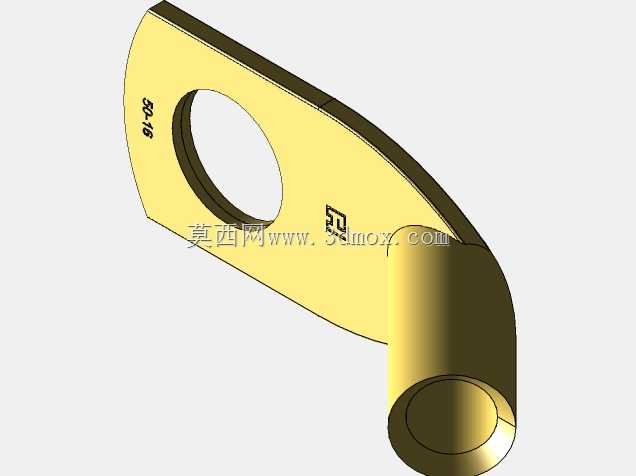

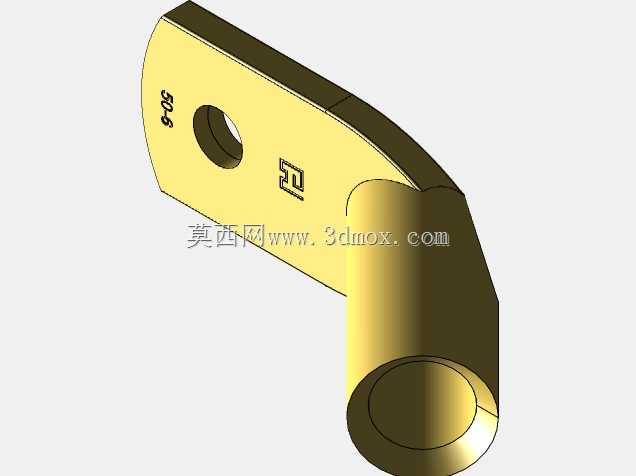

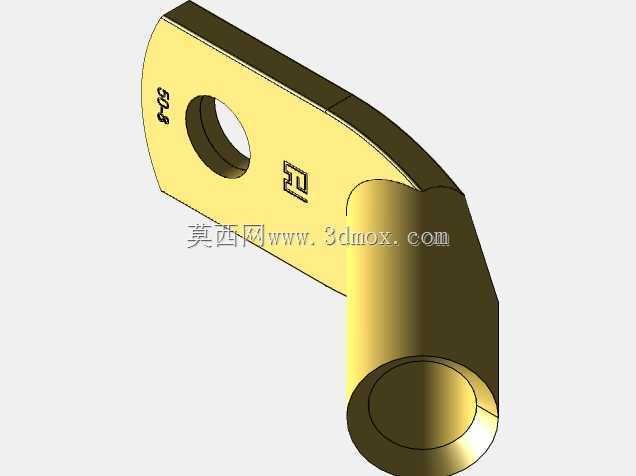

　　该模型呈现的是一组同规格、不同安装孔位尺寸的45度角管式电缆接线片。主体由圆筒压接区和扁平连接片组成，表面为铜质金色质感。圆筒部分用于容纳50平方毫米电缆导体，内壁在实际加工中可设置防滑齿或粗糙面，以提高压接后的机械保持力和导电稳定性。扁平端开设圆形螺栓孔，孔周保留足够宽的铜边，用于分散螺栓锁紧时的压力。片体与筒体过渡处采用圆滑曲面，避免电流在截面突变位置过度集中，也降低冲压和折弯过程中开裂风险。

　　从结构设计角度看，这类端子的关键边界包括压接筒内径、筒长、板厚、安装孔直径以及弯折角度。压接筒内径需与50平方毫米导体外径匹配，过大会造成压接不实，过小则难以完全插入导体。筒长决定压接钳口可作用的范围，通常需要保证至少一段有效六边形或围压区域。平板部分的厚度要兼顾载流能力与螺栓压紧后的贴合度，过薄容易在紧固时翘曲，过厚则占用空间并增加材料成本。45度弯折位置应避开压接筒末端和螺栓孔高应力区，使弯曲段位于两者之间的过渡带。

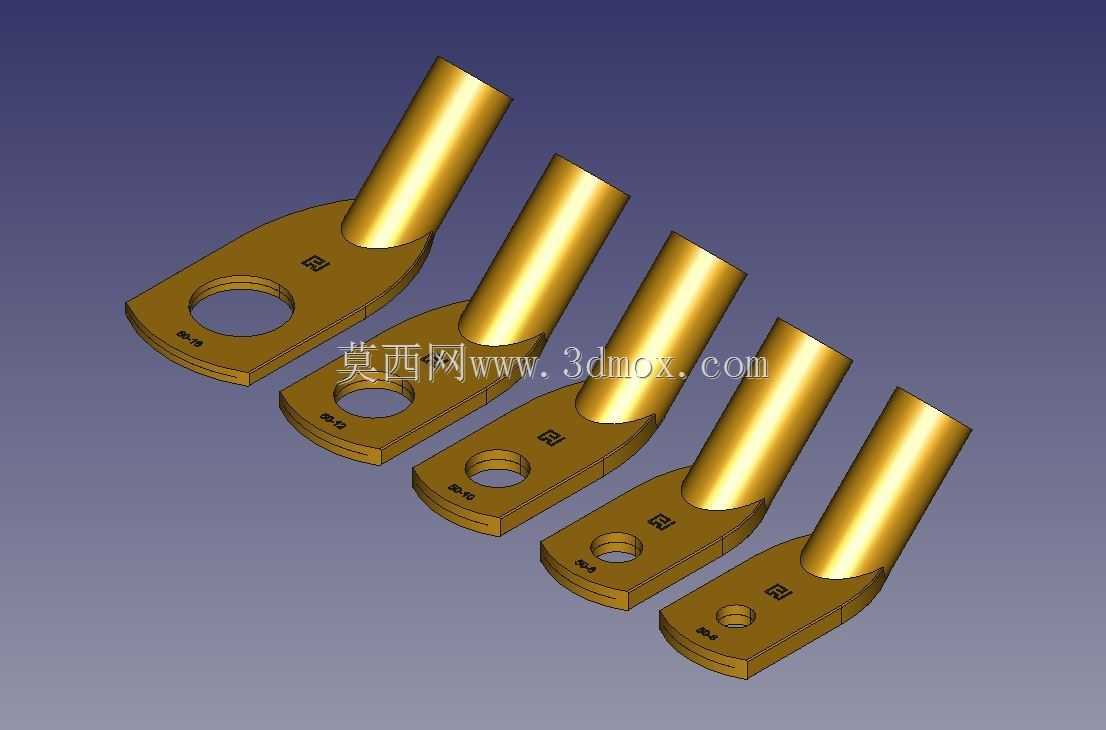

　　不同孔位版本对应不同的螺栓规格，选型时不能只看导线截面，还要核对接线螺柱直径、平垫圈外径以及相邻相间距离。若孔位过大，端子在振动环境下可能发生微动磨损；孔位过小则无法安装或需要现场扩孔，破坏镀层和端面平整度。模型中多个孔位并列展示，便于在三维布线阶段直接比对安装边界，提前发现端子与线槽、绝缘子、母排边缘之间的干涉。

　　实际应用中，45度角端子常用于设备内部走线方向已经固定的场合。例如电缆从侧面桥架进入柜体后，需要斜向落到母排表面；或者电机接线盒内空间紧凑，直型端子会使电缆顶住盒盖。采用弯角端子后，线束走向更顺，压紧后的导体不会在端子口形成死弯。对于需要承受热循环的回路，端子平板与母排之间应保持完整面接触，螺栓锁紧后不得出现线接触或单侧悬空。

　　建模时需要重点还原压接筒与平板的融合区域。该区域不是简单拼接，而是由管材压扁、冲孔、折弯后形成的连续实体，曲面过渡直接影响后续有限元分析和干涉检查。弯折段内外半径应符合铜材延展特性，内半径过小会导致外侧壁厚减薄，内半径过大则浪费高度空间。平板端部可做倒角或小圆角，既方便装配，也避免尖端在高电压环境下形成电场集中。

　　从载流路径看，电流从电缆导体进入压接筒，经弯折过渡区传至平板，再通过螺栓接触面进入母排。任何截面突变、压接空隙或接触面污染都会增加电阻并引起发热。因此，端子设计不仅要满足机械连接，还要保证电流通道平滑。模型保留了筒体、弯角、平板和安装孔的完整几何关系，可用于检查压接后电缆最小弯曲半径、螺栓扳手空间以及端子与相邻导体的安全距离。

　　在成套设备三维布线中，这类标准件常被重复调用。若只使用简化方块表示，虽然能表达位置，却无法准确判断45度出线方向和孔位占用范围。精细模型能够帮助工程师在布线阶段锁定端子朝向，预估电缆剥皮长度，并核对压接工具所需操作空间。对于维护频繁的设备，统一端子角度还能提升现场接线一致性，减少因人工弯折造成的隐性损伤。

　　该系列端子覆盖同一导线截面下的多种安装孔需求，适合在母排孔距变化、螺柱规格不同或接地与相线连接位置不一致时选用。设计人员可根据柜内布局确定端子朝向，再按螺栓扭矩要求选择合适孔径和板厚。模型中的几何特征也可作为出工程图、制作压接工艺卡和进行装配干涉验证的基础。
