35平方毫米45度弯角铜管接线端子

　　在配电柜、变频控制柜、新能源电池簇以及大功率工业设备内部，电缆与母排、断路器、接触器或接地端子的连接往往受限于走线空间。直式线鼻虽然压接方便，但当电缆从侧向进入接线位时，会被迫形成较大弯曲半径，既占用柜内布线通道，也容易在端子根部形成持续应力。35平方毫米45度角弯管式接线端子正是针对这类紧凑安装场景设计的导电连接件。

　　该零件主体由压接筒和带安装孔的扁平接线板两部分组成。压接筒用于容纳35平方毫米多股铜缆，筒壁厚度在保证压接变形量的同时兼顾通流能力；接线板相对筒体轴线偏转45度，使电缆接入方向与螺栓紧固面形成折角。这样处理后，线束可顺着侧壁或线槽自然延伸，不必在端子附近强行掰弯，减少绝缘层磨损和导体断股风险。对于需要多根电缆并排压接、接线位间距较小的母排，45度结构还能让各相电缆分层错开，改善相间电气间隙。

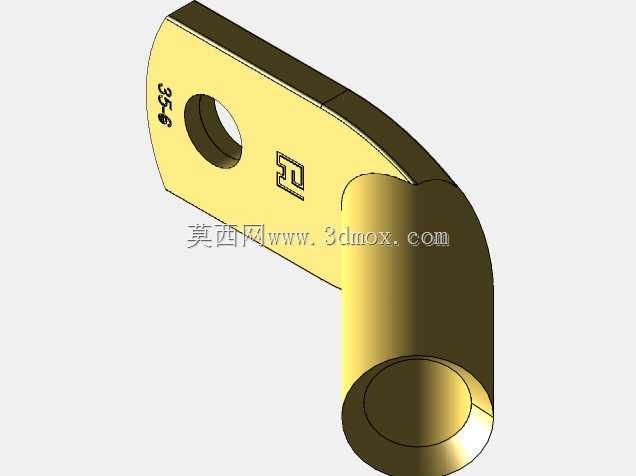

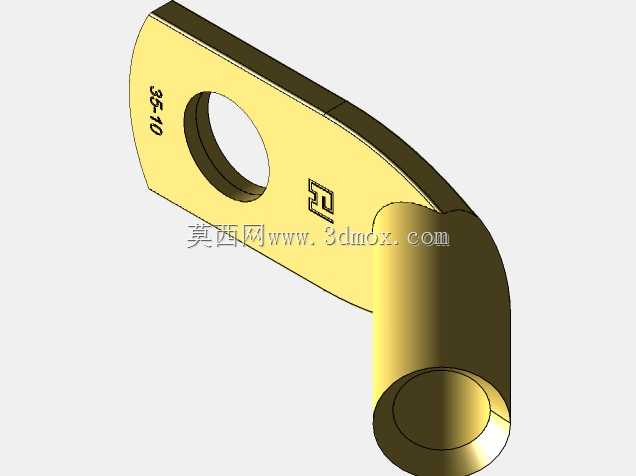

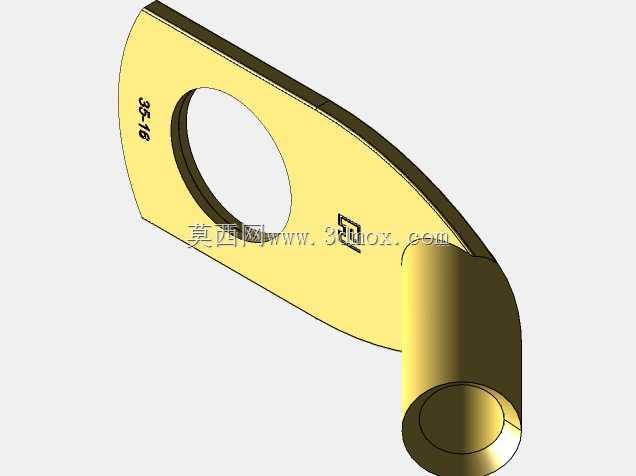

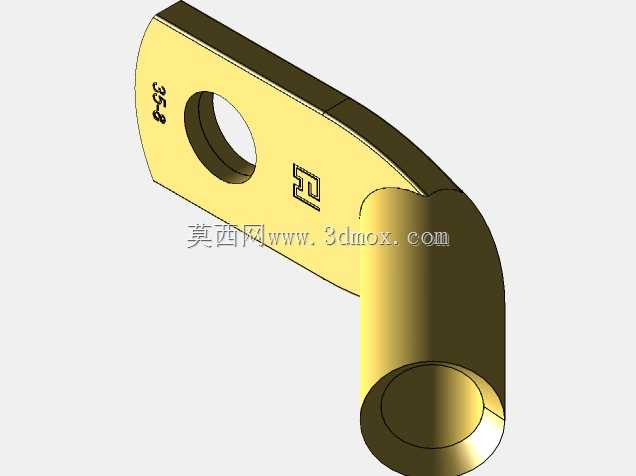

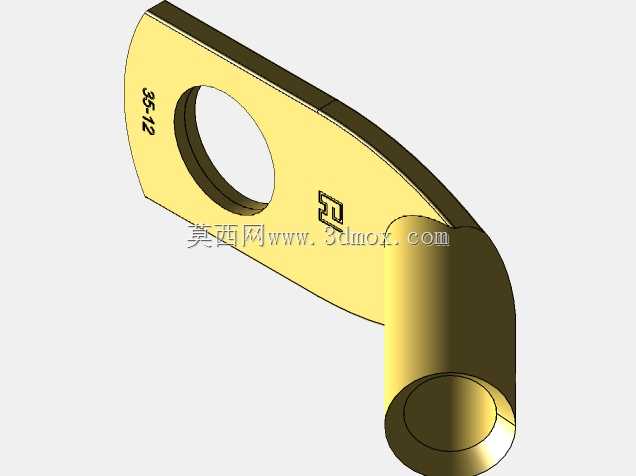

　　从结构设计角度看，弯角区域是应力与导电截面的关键过渡段。模型中筒体与平板并非简单直角拼接，而是通过圆滑的弧形过渡连接，避免压接和紧固时在弯折处产生裂纹。平板上的圆孔用于穿过螺栓，将端子固定在母排或器件接线座上；孔位中心到筒口、到板边的距离决定了扳手操作空间和搭接面积。平板端部保留一定宽度，可在螺栓压紧后形成均匀接触环带，降低接触电阻。板面压印的标识区用于标注截面规格或极性，方便装配和检修时快速识别。

　　实际选型时，不能只看电缆截面。35平方毫米端子对应的安装螺栓规格、平板宽度、筒体内径以及弯折后总高，都会影响柜内布局。若接线位背后有线槽或侧板，需核算弯角端子顶端到障碍物的距离；若母排厚度较大，还要确认平板搭接面是否完全贴合，避免因悬空调紧造成局部压痕。压接工艺方面，筒部长度需匹配六角压模的压接点数，压接后导体应充满筒体但不刺穿管壁；弯折角度则应保证电缆出线方向与相邻器件不发生干涉。

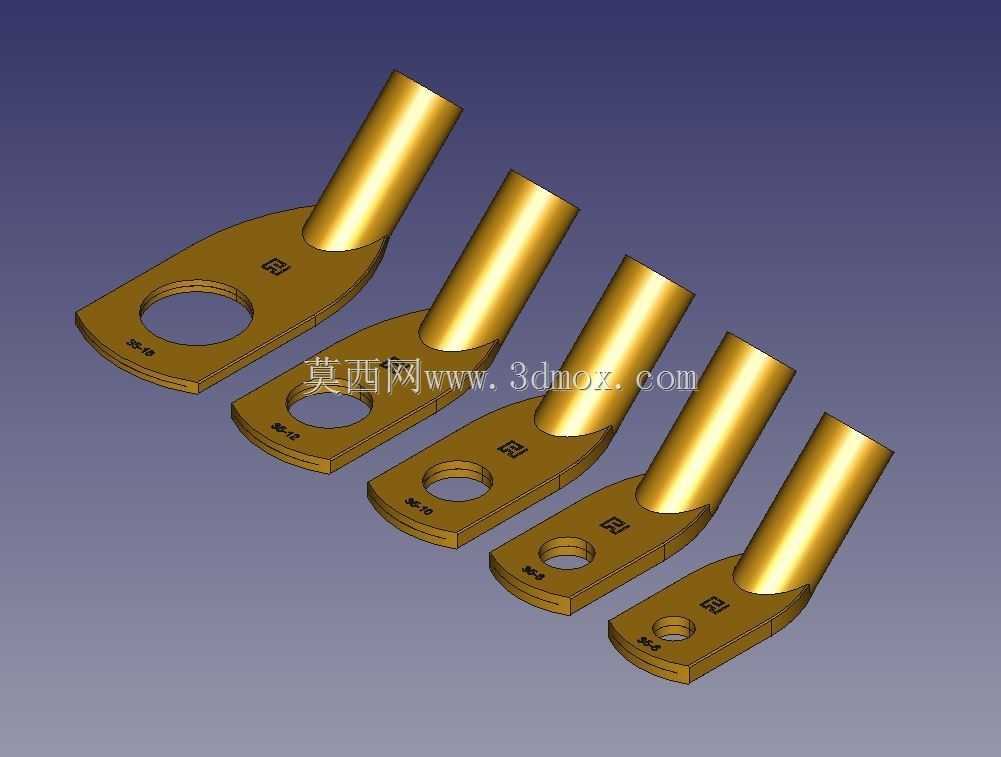

　　三维建模时，这类零件通常先建立筒体与平板的基础实体，再在相交处做放样或扫掠过渡，以真实反映锻压或冲压后的材料堆积形态。安装孔、倒角和标识凹槽属于后续细节特征，倒角不仅是外观需要，更能去除锐边，避免套热缩管或缠绕绝缘带时划破绝缘层。模型将不同规格的同系列端子并列展示，也便于设计者对比25、35、50平方毫米截面在筒径、板宽和孔位上的递进关系，直接用于母排开孔、线束走向和装配干涉检查。

　　在设备维护中，弯角接线端子常见于振动较大或需要定期拆装的部位。其折角结构能吸收部分线束偏移，使螺栓连接面不直接承受电缆拉扯；铜质表面若做镀锡处理，还可抗氧化、降低电化学腐蚀风险。工程人员布置动力回路时，可把这类端子作为标准连接件纳入元件库，在三维布线阶段提前设定电缆出线角度，从而减少现场返工，提高成套设备的装配一致性。
