25平方毫米45度角铜制电缆接线端子

　　在低压配电盘内部走线、电机接线盒内的线缆接驳、控制柜端子排的跨接作业里，经常会遇到线缆走向和螺栓固定面存在夹角的工况，直型管状接线鼻在这类场景下安装时，要么需要硬掰铜筒造成线缆根部应力集中，要么要额外弯折电缆破坏线芯排布，45度倾角的管式电缆接线片正是为解决这类安装矛盾设计的导电连接件。

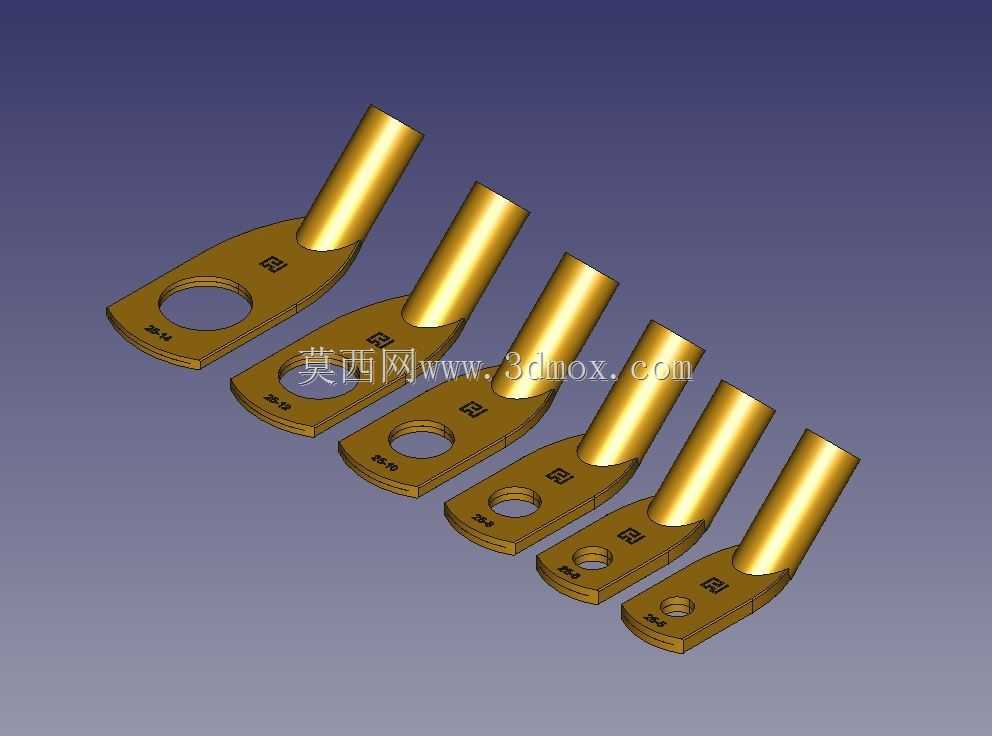

　　该系列接线片适配标称截面积25平方毫米的多股铜芯线缆，铜筒内径按照对应线径的冷压工艺公差设计，压接后筒壁会均匀嵌入线芯缝隙，既保证足够的拉脱强度，也能让接触电阻控制在规范要求的区间内。和常见的90度直角弯端子不同，45度的弯折角度刚好适配接线面与线缆走向呈斜向布置的安装空间，不需要额外调整线缆走向，也不会因为弯折角度过大让铜筒和固定片衔接处产生应力集中。

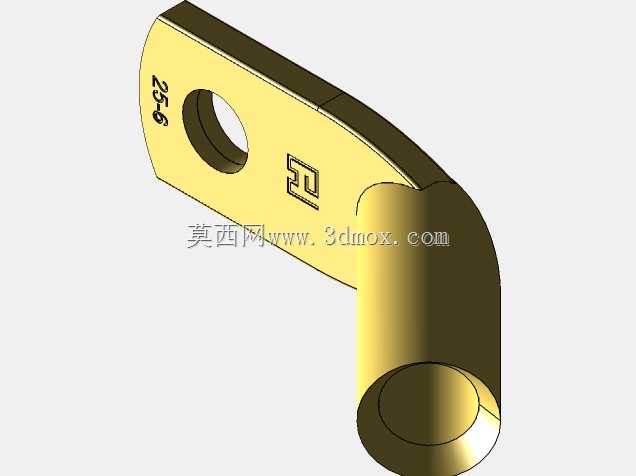

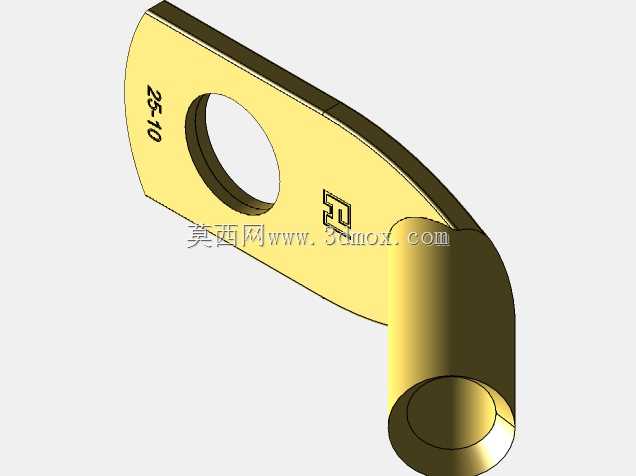

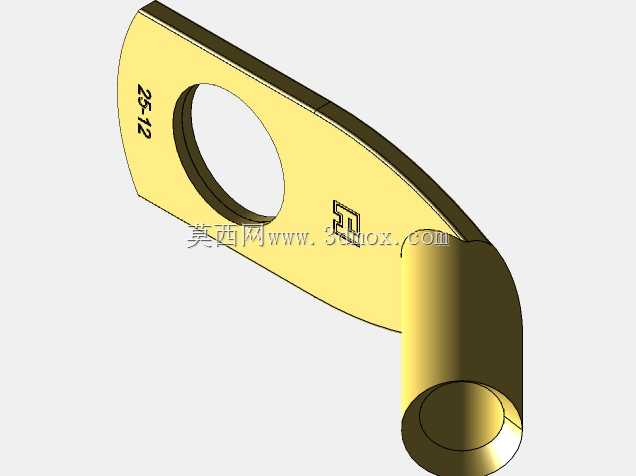

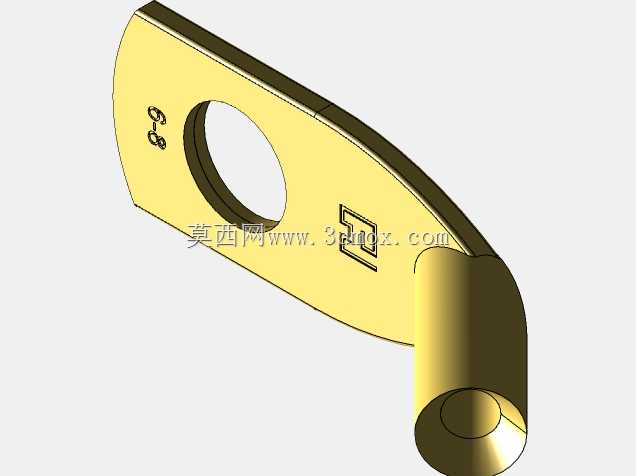

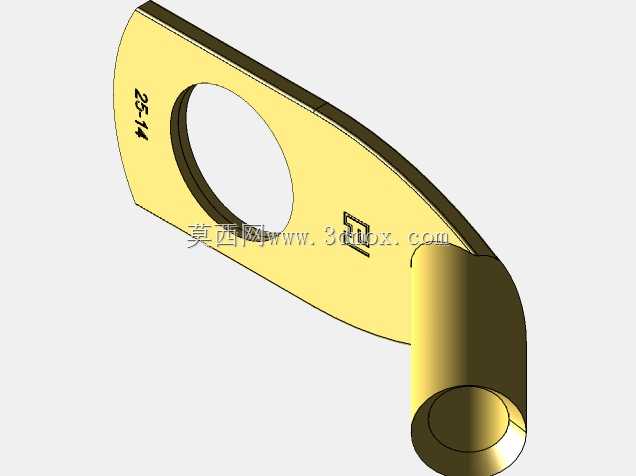

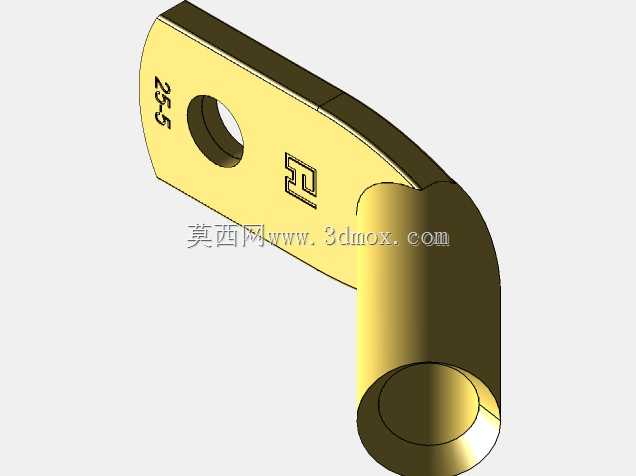

　　从结构细节来看，固定片上的螺栓过孔按照常用的接线螺栓尺寸做了适配，孔边做了轻微的沉边处理，拧紧螺母时垫片不会刮伤端子表面的镀锡层，固定片表面压印的线径标识可以在现场布线时快速甄别规格，避免错用更小通流能力的端子造成发热隐患。铜筒和固定片的衔接位置做了平滑过渡，没有尖锐的转角，既降低了冲压成型时的材料内应力，也不会在长期通电热胀冷缩的过程中从衔接处出现断裂。

　　建模过程中首先要确认的是安装边界尺寸：固定片的厚度要满足对应电流等级的载流要求，不能为了省料过度减薄造成大电流下端子过热；铜筒的长度要覆盖压接钳模腔的有效压接长度，保证压接后线缆不会从筒中脱出；45度弯折的位置要避开螺栓孔的压紧区域，弯折后铜筒的轴线不能和固定片平面发生偏移，否则安装时螺栓会别住端子，造成接触面贴合不紧密。

　　实际选型时需要注意，这类弯角端子不能替代直型端子用在无角度余量的平直安装面上，额外的倾角会让端子和接线面之间出现间隙，增大接触电阻。在有振动的设备上使用时，压接完成后还可以在铜筒和线缆衔接处套上对应规格的热缩管，既可以隔绝潮气防止铜面氧化，也能缓冲线缆随设备振动产生的交变应力。不同批次的端子在弯折处的圆角要保持一致，圆角过小会造成冲压时外侧材料拉伸变薄，大电流通过时该处电阻偏大容易局部发热，建模时需要把弯折圆角和材料延展率的对应关系考虑进去，不能只按理想几何形状绘制。

　　现场布线作业里，这类斜角端子最常出现在塑壳断路器的出线端、接触器主回路接线位，这些位置的接线螺栓往往朝向柜体侧面，线缆从柜体下方进线时刚好形成四十多度的夹角，使用对应角度的端子可以让线缆保持自然的弯曲弧度，不会在端子根部形成死弯。多根线缆并排接线时，统一角度的端子还能让每根线缆的走线间距保持一致，不会出现相邻端子互相干涉的情况，柜内布线的整齐度也更容易得到保证。
