16平方毫米45度角弯管式电缆接线端子

　　在高低压成套柜、新能源电池包、工业机床线束以及各类需要大电流导通的机电设备内部，线束走向往往受安装空间限制，无法以直线方式接入接线排或器件端子。45度弯管式电缆接线端子正是为这类受限布线场景开发的压接连接件，其核心作用是在保证16平方毫米主缆导体可靠压接的前提下，将出线方向偏转45度，从而避开相邻元器件、柜体内壁或结构梁，降低线束弯折应力，使整机布线更规整、维护更安全。

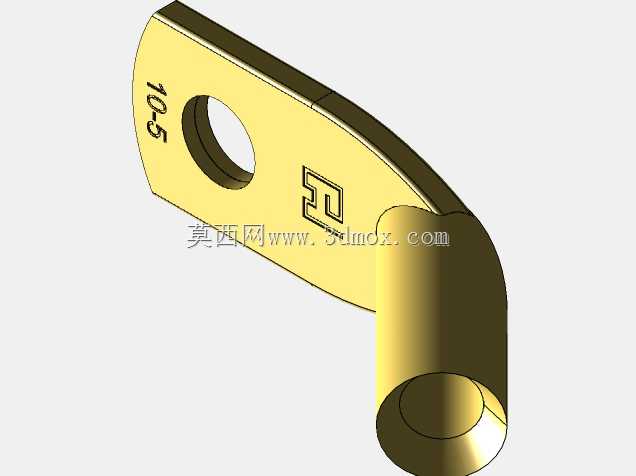

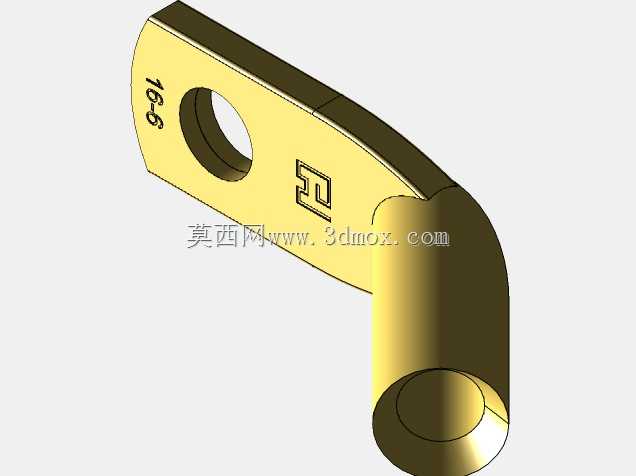

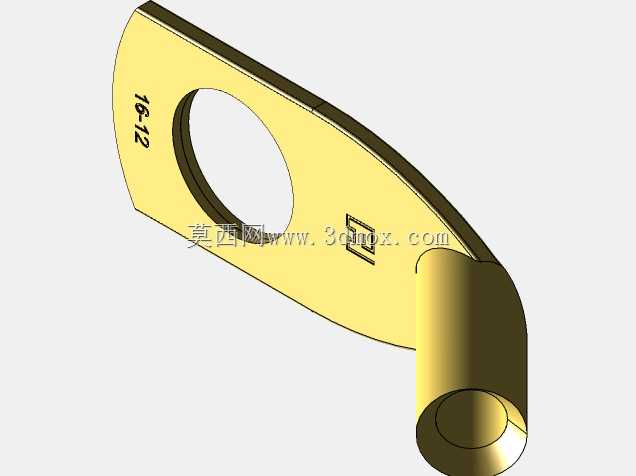

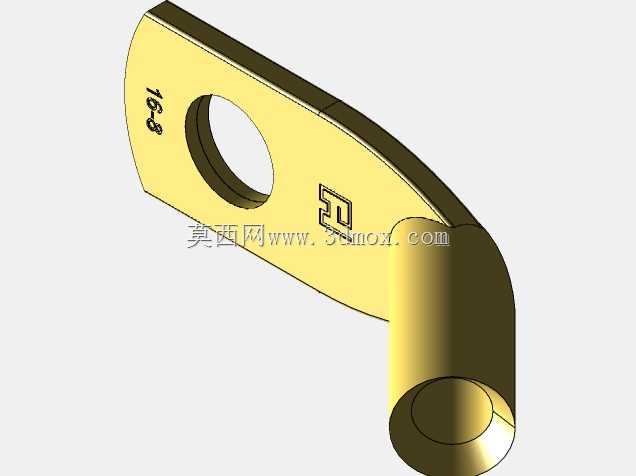

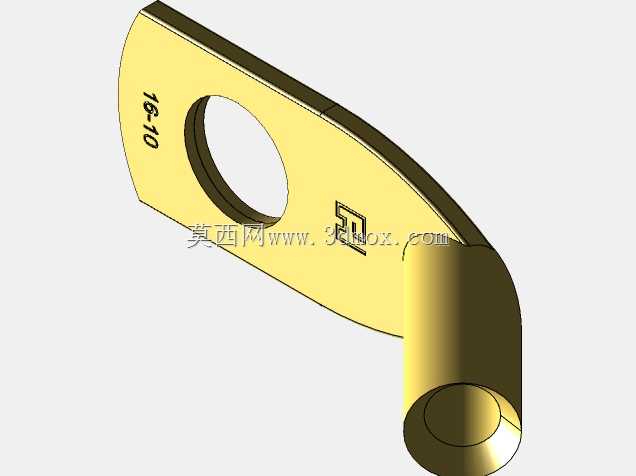

　　从结构上看，该类端子由管状压接筒与扁平接线翼片两部分一体成型。压接筒用于容纳剥除绝缘层后的电缆导体，内壁在部分工艺中会设计浅沟槽或滚花，以增加压接后导体与铜体之间的机械咬合力和接触面积；翼片上开设螺栓过孔，用于通过紧固件将端子固定到母排、断路器或接触器接线端。45度弯折位于筒身与翼片过渡区域，弯折半径需要兼顾材料流动与电气性能：半径过小会导致外侧壁厚减薄、内侧起皱，影响载流截面和疲劳寿命；半径过大则会增加整体占用空间，削弱避让优势。建模时需重点还原弯折区域的中性层偏移、翼片平面度以及孔位相对筒身轴线的角度公差。

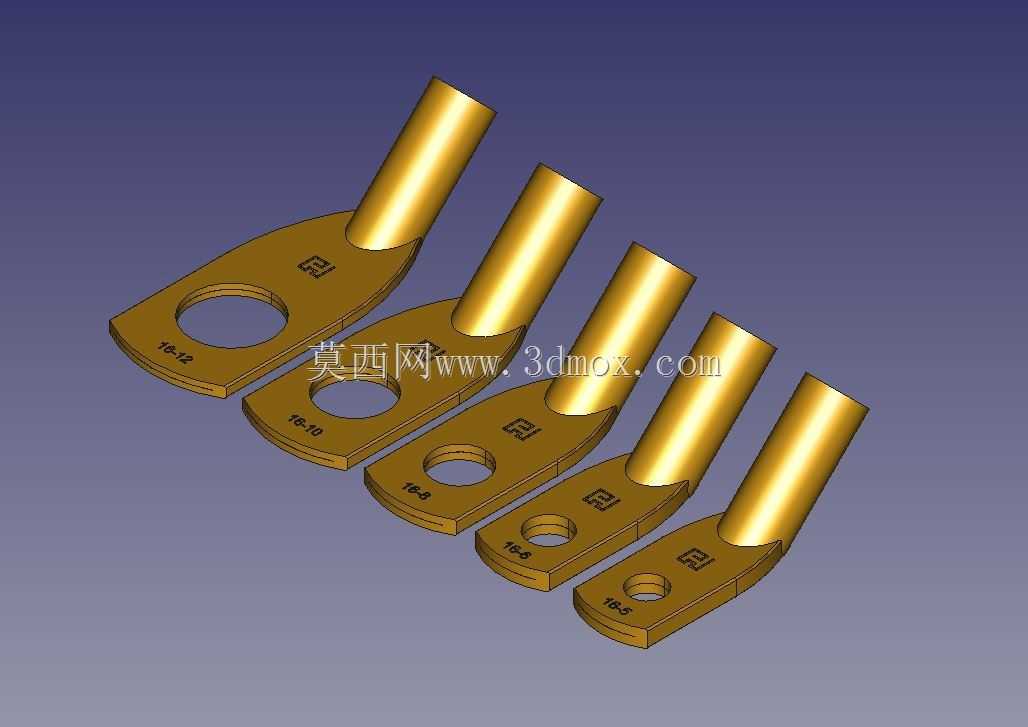

　　该系列覆盖不同螺栓孔径规格，以适配M6、M8、M10等常见接线螺柱。选型时不能只看线缆截面，还需核对匹配螺栓直径、紧固扭矩以及安装边界。翼片长度、宽度和孔边距决定了端子与母排贴合后的接触压力分布；若孔边距不足，拧紧时翼片容易翘曲，造成局部接触电阻升高。筒身外径与内径则需与16平方毫米导体的实际外径匹配，导体插入后应能抵达观察孔或筒身底端，避免压空。三维建模中应将这些配合关系以独立参数表达，便于后续派生不同孔径、不同弯折角的系列件。

　　实际装配时，电缆剥线长度需严格对应压接筒有效深度，剥线过长会暴露导体，存在短路风险；过短则压接区不足，拉脱力不达标。压接通常采用六边形或围压模具，使筒身金属均匀环抱导体，形成低电阻、高强度的连接。45度角的优势在密集线束区尤为明显：直线端子会迫使电缆在出口处急剧弯曲，长期振动后绝缘层易受损；弯角端子则让电缆自然斜向延伸，弯曲半径更平缓。对于需要通过振动、冲击或热循环测试的设备，这一角度设计能显著降低端子根部的交变应力。

　　电气性能方面，铜质本体配合镀锡或镀银表面处理，可抗氧化、降低接触电阻，并减轻不同金属接触产生的电化学腐蚀。16平方毫米截面通常用于承载较大持续电流，设计时需校核端子在额定电流下的温升，尤其是翼片与母排贴合面的平整度、镀层完整性以及螺栓预紧力。任何接触面污染、划痕或紧固不足，都会使局部电阻增大，运行中形成热点。三维模型应保留翼片底面的平整贴合面、筒身端面倒角以及必要的表面标识区域，便于工程图直接标注粗糙度、镀层和压接位置。

　　从建模方法看，适合先以草图绘制翼片轮廓与螺栓孔，再通过拉伸得到平板基体；筒身部分可采用凸台或扫描特征，并在过渡处建立45度弯折线。弯折区域建议使用圆角或放样特征模拟真实冲压成形，避免出现几何突变。孔位、筒身内径、弯折角、翼片厚度等关键尺寸应参数化，以便在同一模型基础上快速生成其他截面或角度的派生件。装配验证时，可将端子模型导入柜体或线束总成，检查筒身斜向后是否与相邻端子、线槽、钣金边缘发生干涉，同时确认扳手空间是否满足螺栓拧紧要求。

　　在设备维护层面，标准化的弯角端子还能提升线束一致性。不同装配人员若采用直线端子现场弯折电缆，容易造成弯曲半径不一致、端子受力方向混乱；而使用预制45度端子后，出线方向统一，线束绑扎路径更易规范，后期故障排查和返修也更便捷。对结构设计与线束工程师而言，这类模型的价值不仅在于几何外形，更在于它把线缆截面、连接螺栓、安装角度和空间边界整合为一个可校验的装配单元，从而在设计阶段提前发现布线冲突与载流隐患。
