10平方毫米45度角弯管式电缆接线端子

　　在低压电气柜、设备线束、电池簇、电机接线盒这类空间局促的装配场景里，直式线鼻子往往会让线束走向生硬弯折，既占用额外走线空间，又容易在端子根部形成应力集中。45度弯管式电缆接线片正是为解决这类布线矛盾而设计的导电连接件，它把压接筒与安装片之间做成固定45度夹角，让电缆从压接端引出后自然斜向延伸，不必在靠近端子的位置强行掰弯线芯，从而改善线束排布并降低根部疲劳风险。

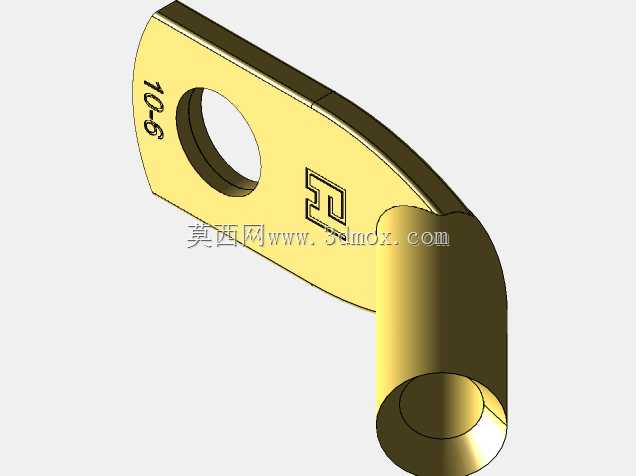

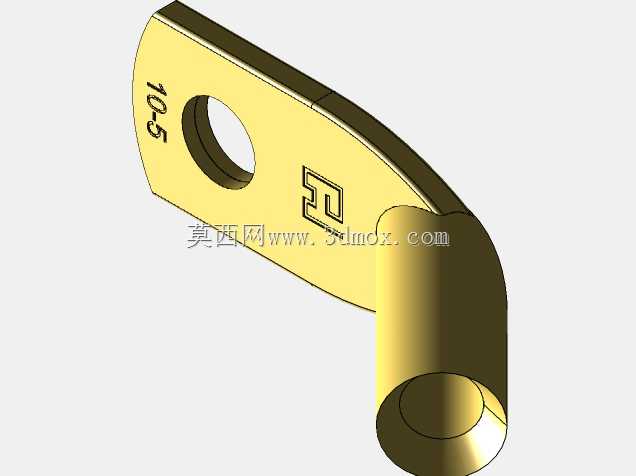

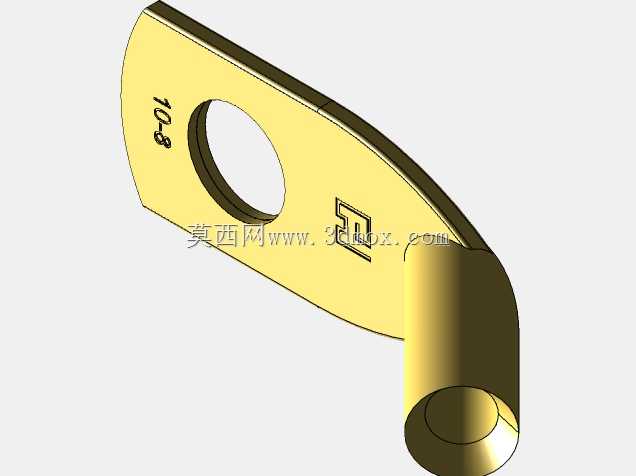

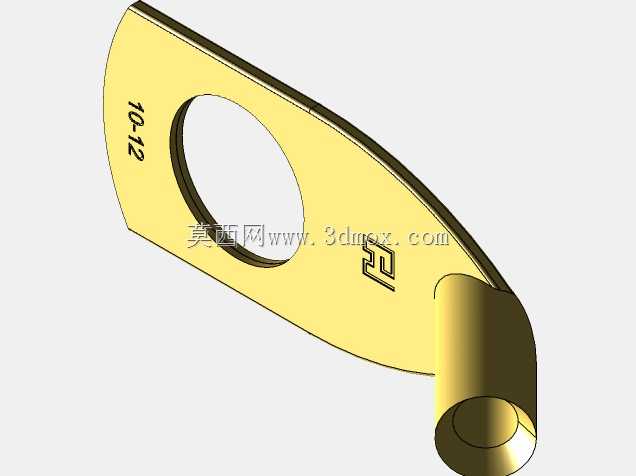

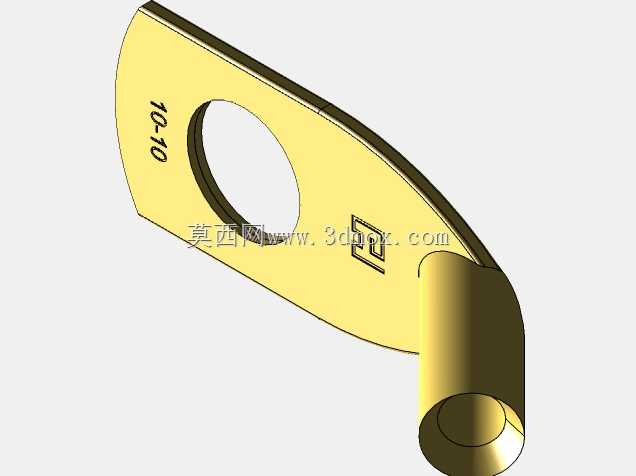

　　该类端子的主体通常采用紫铜冲压并经表面镀锡处理，兼顾导电性能、机械强度与抗氧化能力。圆筒段用于容纳剥除绝缘层的10平方毫米多股铜导线，压接时可采用六边形或围压方式，使筒壁均匀抱紧线芯，保证接触面积充足、拉脱力稳定。扁平安装片上开设螺栓通孔，可直接通过紧固件固定在断路器、铜排、接地座或设备接线柱上。安装面与压接筒的45度偏角不是随意选取的角度，它介于0度直片与90度直角端子之间，适合线束需要斜向引出、但又不希望形成急剧转折的场合，例如柜内侧面接线、紧凑动力模块、传感器附近分支线束以及检修空间有限的接线点位。

　　从结构设计角度看，这类端子需要同时控制几个关键边界。压接筒内径应与10平方毫米线芯的实际填充率匹配，过大易造成压接不实，过小则插线困难；筒长需覆盖足够的压接区段，并在端口保留便于导线导入的倒角。扁平片的厚度、宽度和孔位决定了螺栓连接后的载流与压紧状态，孔周区域不能因冲压产生明显裂纹或变薄，安装面应保持平整，避免拧紧后出现点接触。弯折区是整个零件的受力关键，过渡圆角必须连续光滑，折弯后材料外侧不应出现微裂纹，内侧不应有严重叠料；若弯折半径过小，长期振动或热胀冷缩后可能在转角处产生断裂隐患。

　　实际选型时，不能只看导线截面积，还要核对安装孔对应的螺栓规格、相邻端子之间的电气间隙以及柜内温升条件。45度结构的优势在于它能让线束按预定方向贴近线槽或侧壁布置，减少多根电缆在端子排前方相互挤压的情况；对于需要在同一铜排上密集安装多个回路的场景，这种角度还能错开电缆出线方向，使线束层次更清楚，便于后续目视检查和红外测温。若设备运行中存在明显振动，如工程机械、轨道交通辅助柜、风机机舱或移动发电机组，端子转角处的柔顺过渡有助于降低导线反复摆动带来的金属疲劳。

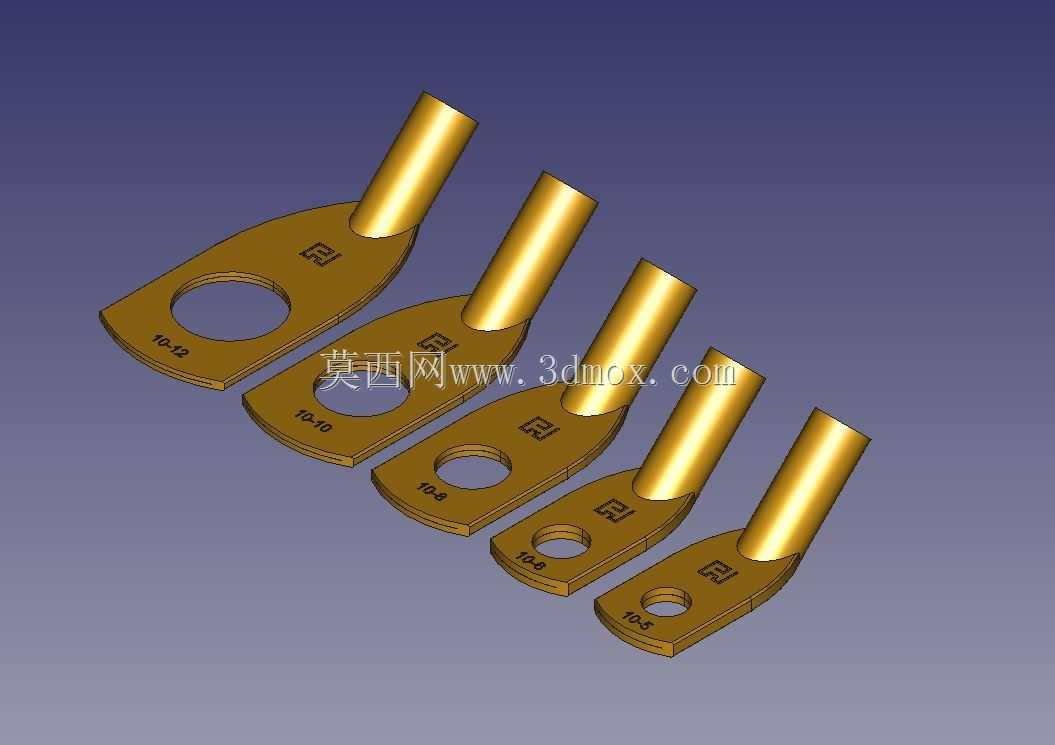

　　建模时应把冲压件的工艺特征体现出来，而不是简单做成理想几何体。压接筒与扁片之间的材料延展、折弯区圆角、安装孔倒角、表面标识区以及端部收口形态，都会影响后续工程图、干涉检查和装配验证。以三维方式布置该端子时，可把压接筒中心线作为电缆走向参考，把安装孔贴合到铜排或器件表面，再检查45度出线方向是否与线槽、扎带点、外壳边界冲突。尤其要关注端子外侧到柜壁、相邻相端子之间的最短距离，因为弯角会改变电缆包络，不能沿用直式端子的安装空间经验。

　　在成套设备布线中，这类弯角接线片还能减少线束修正工作量。直端子若被迫斜拉，会在螺栓压紧后产生持续回弹力，长期可能影响接触压力；而预制45度角度让导线自然顺应路径，压接完成后线束形态更稳定。对于维修频次较高的接线位置，统一采用角度一致的端子，也能让备件管理和现场更换更规范。设计人员在绘制线束图时，应明确端子朝向、压接模口位置以及热缩套管覆盖范围，避免装配时因方向不一致造成相序混乱或局部应力叠加。

　　导电连接件虽然外形简单，但它直接决定大电流回路的可靠性。压接筒的圆度、折弯区的晶粒流动、镀层完整性以及安装面平面度，都会在长期通电、温升循环和振动环境中被放大。围绕10平方毫米导线规格建立准确的三维模型，不仅用于外观展示，更可用于虚拟布线、铜排孔位校核、工装压接路径检查以及维护空间评估。通过把端子角度、孔径、筒长、片宽和折弯半径等边界约束清楚表达，结构与电气工程师能够在投产前发现线束干涉、接线方向错误或安全距离不足等问题，从而减少样机返工，提高设备内部布线的一致性与可维护性。
