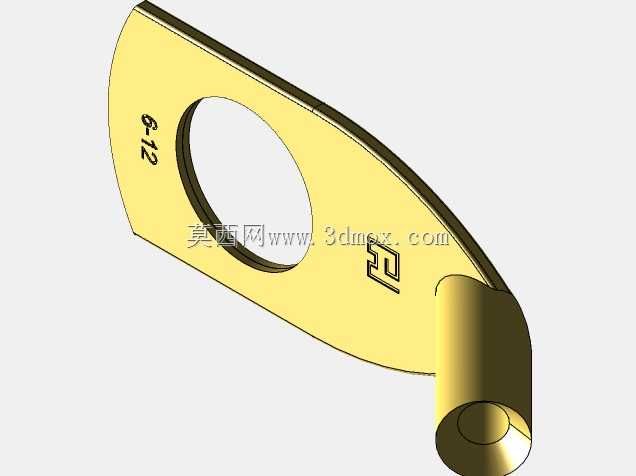

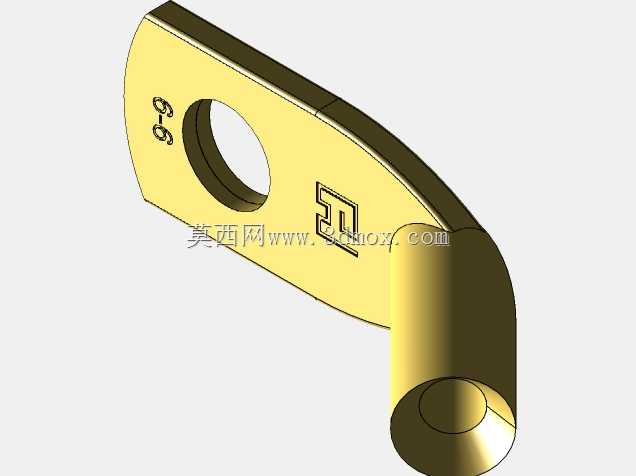

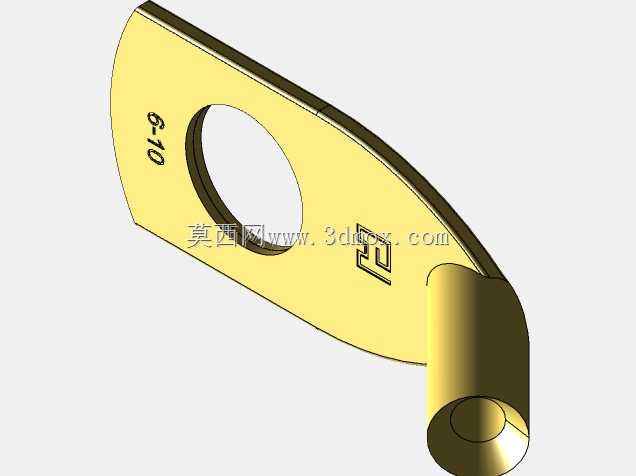

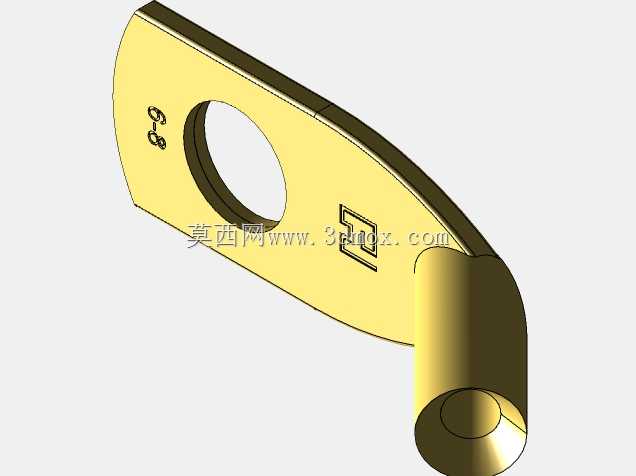

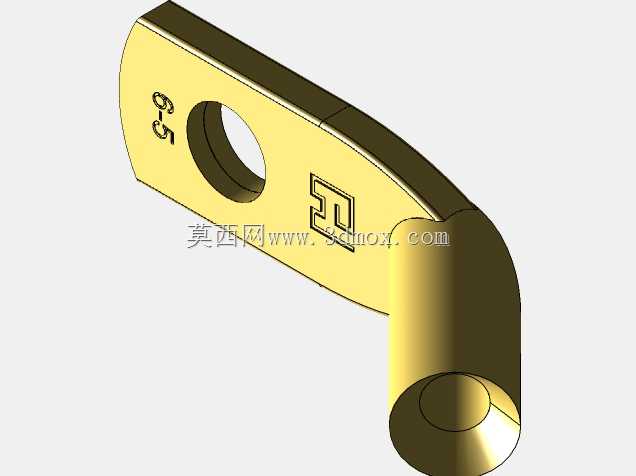

45度折弯6平方铜管接线端子结构

　　在低压电控柜、线束总成、设备接地排和动力端子排的布线现场，导线末端如果直接压入螺钉或螺栓，铜丝容易散开、接触面积不足，长期受振动和热循环影响还会出现松动、氧化与局部发热。45度折弯的管式电缆接线片正是为解决这类连接问题而设置：它把6平方毫米多股软铜线或硬导线收拢在铜管内，通过压接形成稳定的电气连接，再利用带孔平板与螺柱贴合，把电流传递到母线、开关、接地座或设备壳体上。与平直接线片相比，45度角能够让线束从侧向或斜向进入接线点，避免导线在狭窄线槽内出现急弯，也能减少端子根部因反复弯折而产生的疲劳裂纹。

　　这类零件的外形并不复杂，但工程上对边界尺寸很敏感。圆筒部分的内径需要与6平方导线的外径及压接后的变形量匹配，壁厚既要保证压接钳咬合后有足够收缩，又不能在压模合拢时开裂或叠层。平板段的开孔决定了可穿过的螺栓规格，孔边到板端的距离影响拧紧时的承压面，孔边到筒身过渡区的距离则关系到弯曲后是否会与相邻端子、绝缘护套或柜体重叠。45度折弯不是简单把直板斜切，而是要控制折弯半径、折弯线位置和筒身轴线与孔中心的相对高度。折弯半径过小，外侧材料会明显减薄；折弯半径过大，又会占用过多高度，使端子排上的安全间隙不足。

　　从实际装配看，接线片通常成排安装在断路器、接触器、铜排或接地端子上。多个端子并排时，平板宽度、筒身外径和折弯方向共同决定相间距离与爬电距离。若模型只按孤立零件绘制而不考虑相邻件，装配后很容易出现筒身相碰、导线护套干涉、螺栓垫圈压不完整等问题。因此建模时应把安装面作为基准，先确定孔中心与贴合面，再反推圆筒轴线高度和斜角方向。平板底面应保持平整，不能因折弯造成翘曲；孔口可根据工艺需要保留轻微倒角，便于螺栓导入，但倒角不能过大，否则会减小有效导电接触面积。

　　功能上，该端子承担机械夹持与电气导通双重作用。压接区依靠塑性变形抱紧导线，平板区依靠螺栓预紧力贴紧安装面。设计时要让压接段长度足以覆盖导线导体，必要时还可在筒尾预留绝缘压接区，使线缆护套也被固定，降低导线折断风险。筒身与平板之间的过渡应圆滑，避免截面突变造成电流密度集中。表面若采用镀锡处理，可改善抗氧化能力；若保留裸铜状态，则在选型和维护中需要考虑环境腐蚀与定期复紧。模型中把这些区域表达清楚，比单纯追求渲染颜色更有价值。

　　在设备内部，45度端子常用于走线方向与安装面不平行的位置。例如电机接线盒内，电缆从下方进入后需要斜向接到端子；机柜侧板接地座附近，线束受线槽限制只能以一定角度靠近；传感器、阀门或小型执行器的供电回路中，导线截面不大但安装空间紧凑，斜角端子能让线束走向更顺。它也适用于需要避免导线与锐边、运动部件或散热片接触的场合。通过预先设定折弯角，线缆在装配后不会强行扭转，端子根部的应力更小，批量布线时一致性也更好。

　　三维建模时，可先绘制平板外形与安装孔，再建立圆筒并完成实体合并，随后按折弯线生成斜角结构。过渡面需要检查是否存在褶皱、尖角或非流形边，这些问题在后续导出中间格式用于加工或装配时可能导致曲面丢失。若用于压接工装设计，还应保留筒身壁厚、内孔长度和平板厚度等关键参数，便于模拟压钳咬合后的变形。若用于整机布线，则应把端子外轮廓、导线最小弯曲半径和螺栓头部空间一起纳入检查，而不是只关注零件本身是否能够成型。

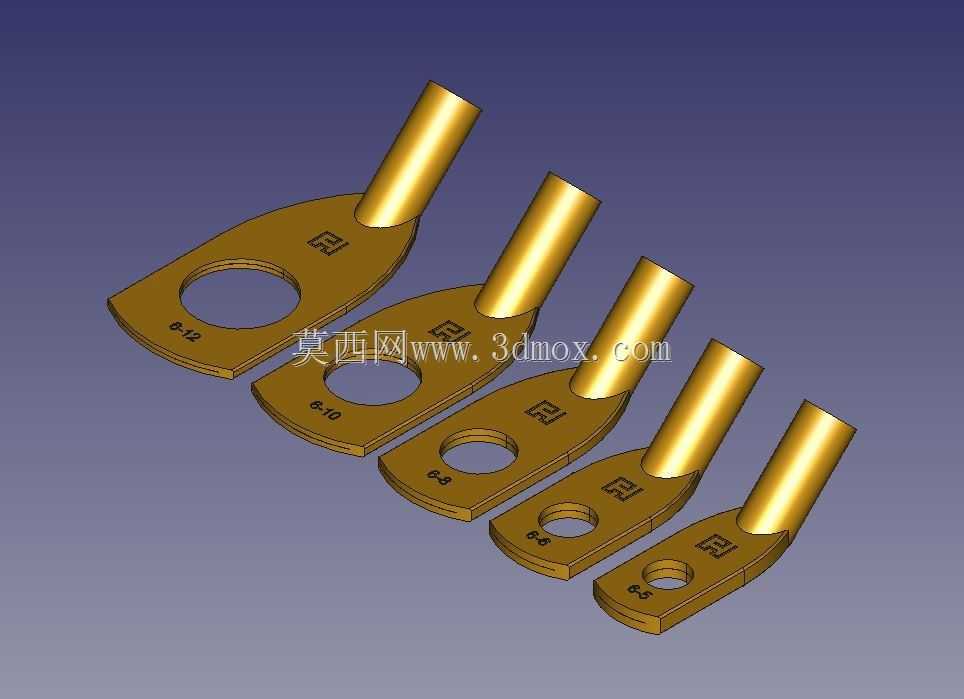

　　安装边界方面，需要同时考虑水平方向和垂直方向。水平方向上，孔中心到筒身末端的投影长度决定了端子是否会越过铜排边缘；垂直方向上，筒身顶端到安装面的高度决定了它与柜门、线槽盖或相邻元器件的间隙。45度结构会把一部分长度转化为高度，因此在低矮接线腔内不能简单按直型端子的尺寸替换。螺栓拧紧后，平板不能绕孔转动，筒身也不应压在绝缘隔板上。对于多规格并排使用的场景，还应核对不同孔径、不同宽度端子在同一排上的组合关系，防止一个端子的折弯筒身侵占另一个端子的走线空间。

　　从制造角度看，这类零件多由铜带或铜管经冲压、折弯、冲孔和表面处理完成。模型中保留均匀壁厚和合理圆角，有助于模具或夹具判断材料流动。平板上的标识区可压印规格、螺栓孔径或线径范围，但字符深度不能削弱截面，也不能在贴合面形成凸起。筒身端部若有收口或倒角，压接时可减少导线铜丝外翻。所有这些细节都服务于同一个目标：让导线可靠插入、压接后不脱出、螺栓连接后接触稳定，并在有限的柜内空间里保持清晰的走线与安全间隙。
