400平方毫米90度弯角电缆接线端子

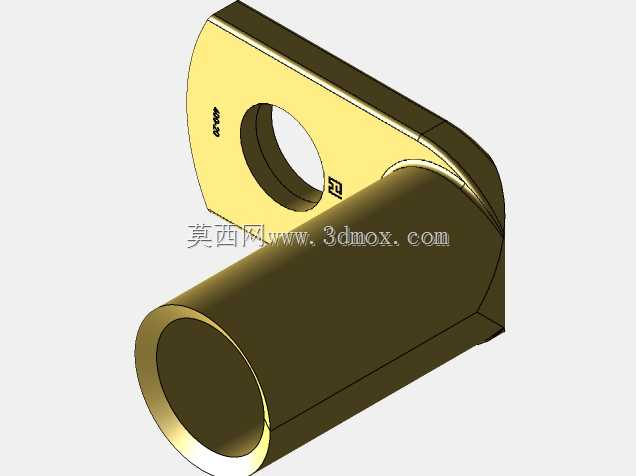

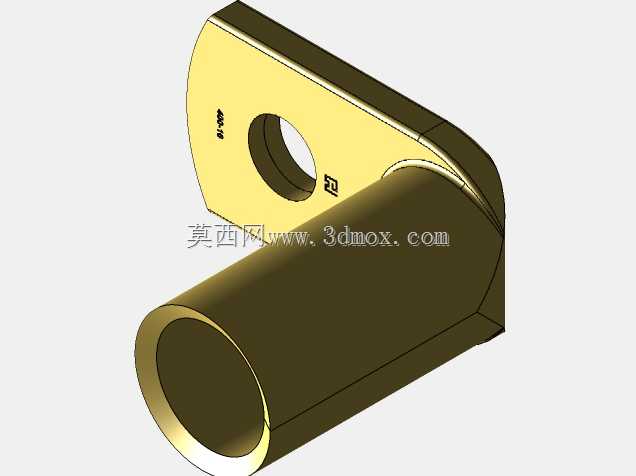

　　压接后筒壁应能均匀包裹导体，形成足够的机械抱紧力，避免在振动、热胀冷缩循环中出现松脱。底板与筒体在根部以90度角相连，转折处不是简单直角相交，而应保留圆滑过渡区，以分散电流密度并降低冲压或锻造过程中的开裂风险。底板上的主孔用于穿过螺栓或螺柱，将端子压紧在母排、设备端子台或导电座上；孔边到板边的距离需满足最小边距要求，防止拧紧时板边被拉裂。从实际安装边界看，设计时需要同时控制三个方向尺寸：压接筒轴向长度决定导线插入深度和压接窗口数量；底板长度、宽度和厚度决定与母排贴合面积及螺栓周边扳手空间；90度转折高度则决定端子在设备内部占用的垂直距离。对于400平方毫米这种大截面规格，压接筒不能过短，否则压接点数不足，拉脱力和导电面积都会受影响；在大电流配电、电机引出线、变压器母排连接以及重型设备内部线束布置中，导线与安装面之间经常存在空间高度差。若采用直型管状压接端子，线束在出线后需要强行弯折到螺柱固定面，长期运行中容易在导线根部形成应力集中，造成铜丝断裂、绝缘层磨损或接触电阻升高。400平方毫米90度弯角电缆接线片正是为这类受限空间而设计，它把压接筒与固定底板做成垂直转折关系，使粗电缆能够沿一个方向进入压接区，再通过底板上的孔位贴合到接线平面，减少线束弯曲半径，同时保证电流过渡路径连续、稳定。该类端子的主体由压接筒和带安装孔的扁平底板组成。压接筒为空心圆柱结构，内径需与400平方毫米多股铜导线的实际外径匹配，筒壁厚度要兼顾压接变形量与通流能力；

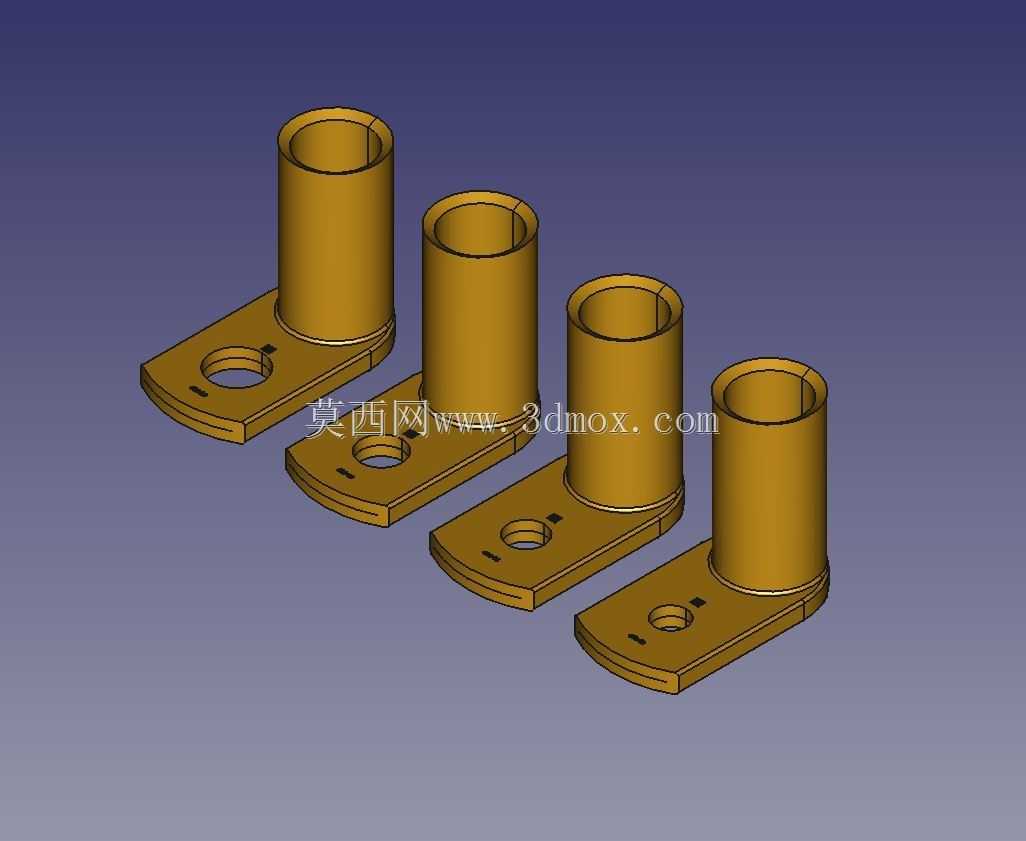

　　底板也不能过薄，否则在螺栓预紧力下会发生凹陷，使实际接触压力下降。模型中呈现的成组结构，可用于核对不同规格端子在同一安装面上的排列关系，检查相邻筒体之间是否留有电缆弯曲、绝缘护套和工具操作空间。在三维布线环境中，这类弯角端子的价值不只在于几何外形，更在于它定义了电缆末端的走向约束。导线进入筒体后，其中心线被强制转向90度，布线人员可以据此提前判断线束是否会与柜门、支架、母线罩或相邻元器件干涉。若转折高度选择不当，可能出现端子装上后电缆顶住壳体、螺栓无法放入垫圈，或者多根电缆并排时相互挤压的问题。因此，在结构设计阶段把端子作为真实零件装入，而不是用简化方块代替，能够更早发现安装边界冲突。功能上，该端子承担机械连接与电气连接双重任务。

　　机械方面，它通过压接把松散铜丝约束成一个整体，并通过螺栓夹紧抵抗设备运行中的振动和拉扯；电气方面，它把圆形电缆截面过渡到平面接触区域，使电流能够以较低电阻传入母排。转折区的截面变化应尽量平缓，避免出现局部颈缩；底板下表面应平整，以保证与母排的有效接触面积。若表面存在翘曲或毛刺，紧固后实际接触点会减少，通电时容易发热。选材通常以高导电铜合金为主，表面可根据使用环境采用镀锡处理，以降低氧化影响。压接筒端部可设置导入倒角，方便穿线；底板外缘则应去除锐边，避免划伤操作人员或电缆绝缘层。对于需要在潮湿、盐雾或工业腐蚀环境中使用的场合，还应配合热缩管、绝缘罩或封胶处理，但这些附件不能影响螺栓紧固和散热空间。从建模角度看，该零件看似简单，却很考验对工艺细节的理解。筒体与底板交界处的圆角、安装孔的沉台或倒角、底板上可能设置的观察孔或定位缺口，都会影响实际压接和装配。若只按外观拉伸成型，忽略拔模方向、壁厚均匀性和过渡圆角，模型转入工程图或模具分析时就会暴露问题。合理的做法是先确定导线规格、螺栓规格和允许安装包络，再反推筒体内径、壁厚、底板长宽及转折高度，并在关键过渡处保留工艺圆角。在成套设备布线中，90度端子常用于开关电源输入端、大容量断路器负载侧、电焊机内部母线连接、工程机械分线盒以及船舶、轨道交通的大电流回路。不同场景对端子朝向的要求不同：有的需要筒体朝水平方向以适应侧面进线，有的需要筒体朝上以配合顶部线束。该模型提供的弯角形式可直接用于校核方向是否匹配，

　　也可作为同系列6平方毫米、300平方毫米等规格变型设计的基础。通过对比不同截面尺寸的端子，工程师能够统一安装孔边距、压接筒高度和底板厚度规则，形成标准化的线束末端元件库。选型时不能只看导线截面积，还要核对螺栓直径、母排厚度、周围空间以及允许温升。大电流回路中的接触可靠性往往取决于预紧力是否稳定，因此底板下方应留有足够平面支撑，避免悬空夹紧；多根端子叠装时，还要考虑叠片后总厚度对螺栓有效啮合长度的影响。三维模型在此处的作用，就是把这些原本在现场才暴露的尺寸关系提前可视化，减少返工。总体而言，400平方毫米90度弯角电缆接线片是一种面向紧凑布线的导电连接件，其核心不在于复杂曲面，而在于压接区、转折区和固定区之间的尺寸协调。准确建立筒体高度、底板孔位、过渡圆角和安装包络，能够直接服务于母排布局、线束走向和装配工艺验证，使大电流电缆在有限空间内实现可靠、低应力的端接。
