300平方毫米90度弯角电缆接线端子

　　在大截面电缆的终端连接场景里，直角弯折式接线片承担着把粗电缆可靠固定到母排、接线柱或设备端子上的作用。300平方毫米规格对应的载流能力较高，常见于配电柜内部主回路连接、大功率电机进线端、变压器低压侧出线、工业变频器动力端子以及重型工程机械的线束布置。与直型管状端子相比，90度弯折结构能够在狭窄的电气安装腔内改变电缆出线方向，避免粗硬电缆在端子根部形成过大的弯曲半径，同时减少线束对相邻元件的空间挤占。

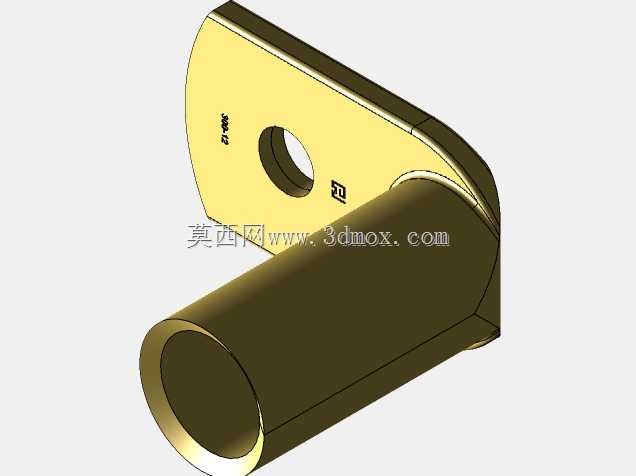

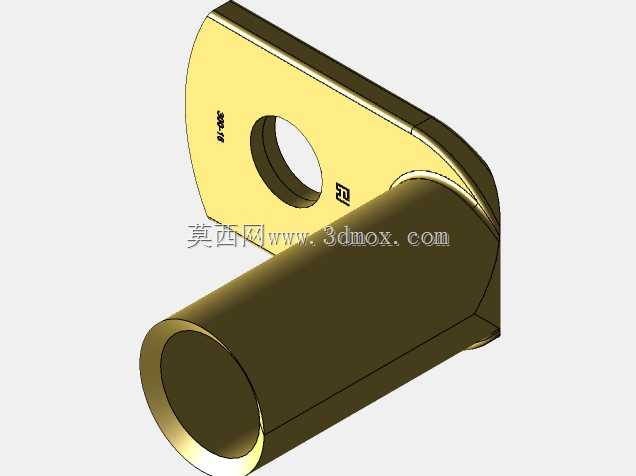

　　该类接线片的主体由压接筒和安装底板两部分构成。压接筒为空心圆柱结构，内径与300平方毫米多股铜导线的外径匹配，设计时需要保留足够的壁厚，以保证压接后金属产生充分塑性变形，抱紧线芯并形成低电阻接触。筒口通常做轻微导入倒角，方便剥除绝缘层后的电缆顺利插入；筒身长度则需覆盖足够的压接区域，一般可容纳多点六边形或围压压痕，使接触应力沿轴向均匀分布。底板从筒体侧向水平延伸，二者过渡处为90度弯折，该区域是应力集中位置，建模时需保留连续圆角，避免锐边导致电流密度突变或安装时产生裂纹。

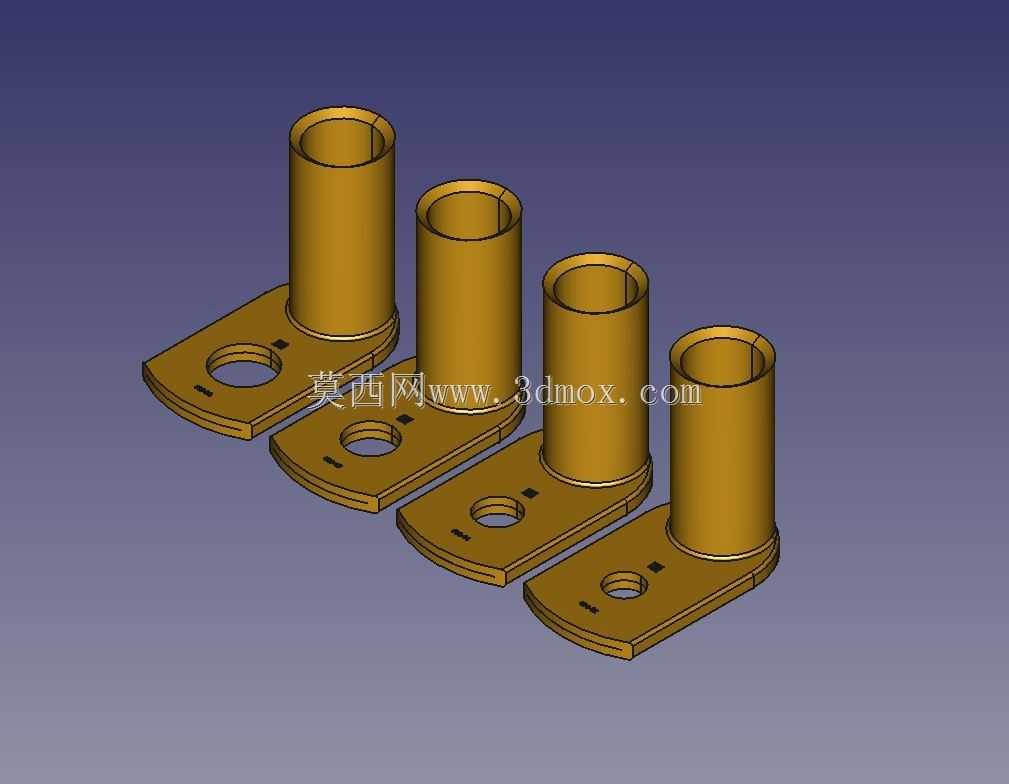

　　底板上开设安装孔，用于穿过螺栓将端子固定到母排表面。孔位中心到筒体轴线的距离决定了螺栓安装空间，也影响与相邻端子的并柜距离；底板宽度需要覆盖垫圈压合范围，厚度则与额定电流、螺栓拧紧力矩相匹配。板面局部可设置小凸点或定位凹痕，用于压接模具定位、防转识别或安装方向标记。模型中呈现的系列化形态说明，同一弯折角度下可通过改变筒体直径、底板长度和孔位尺寸，适配不同截面电缆与不同规格紧固件，从而形成完整的产品族。

　　从三维建模角度看，这类零件适合采用参数化方式构建。先绘制底板轮廓并拉伸，再建立筒体与底板的合并实体；弯折区使用圆角或扫掠结构保证材料连续性；安装孔、倒角和标记特征以独立草图管理，便于后续派生400平方毫米、240平方毫米等相邻规格。压接筒内径、壁厚、筒体高度、底板长宽、孔径、孔边距以及弯折半径均应设为关键变量，因为这些尺寸直接决定压接质量、电气间隙和爬电距离。

　　实际选型时，不能只看电缆截面。安装边界同样重要：端子后方要留出电缆弯曲半径，前方要保证螺栓头、垫圈和工具的操作空间；90度方向决定了电缆是贴近板面还是离开板面走线。若多个端子并排安装，还需核对筒体中心距，防止压接后的粗电缆相互干涉。在振动较大的设备上，弯折根部的圆角半径和材料硬度会影响疲劳寿命；在高载流工况下，接触面平整度、镀层厚度以及螺栓预紧力则决定温升水平。

　　该模型把接线片的压接区、弯折区、固定区和安装孔位完整表达出来，能够用于线束装配干涉检查、母排布局验证、压接工装设计以及安装指导。结构工程师在布置动力回路时，可直接将其放入装配体，模拟电缆从水平或垂直方向进入端子后的走向，提前发现电气间隙不足、工具无法伸入或端子与壳体冲突等问题。对加工而言，清晰的实体结构也有助于展开毛坯计算、冲压折弯工序规划和压接模具轮廓确认。

　　这类弯角电缆接线片看似简单，却同时涉及导电截面、机械夹紧、弯折强度和空间布局。合理的几何形状能够降低接触电阻，减少局部发热，并让粗电缆在有限柜体中走线更规整；参数化模型则让不同截面规格的派生设计更加高效，为电气连接系统的标准化和系列化提供基础。
