240平方毫米90度弯角管式电缆接线端子

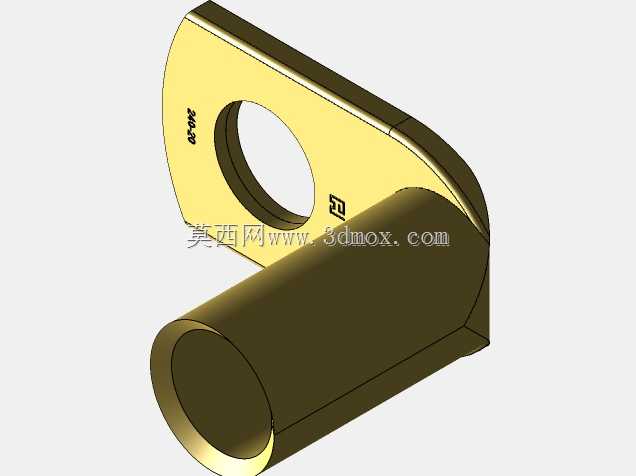

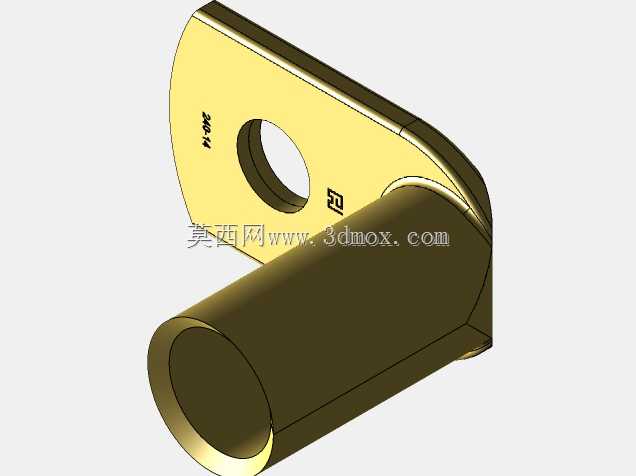

　　在大截面电缆的终端处理中，接线片承担着把柔性导体可靠转换为刚性螺栓连接界面的作用。240平方毫米规格常用于低压配电柜母排、大功率电机进线、变频器输出端、变压器二次侧以及工业设备内部的主干动力回路。这类位置空间往往紧凑，电缆从桥架或线槽进入接线区后，若采用直式接线片，导体弯曲半径会受到柜体侧板、母排支撑、相间隔板或相邻端子的限制，强行弯折既会损伤铜丝，又会给连接点带来持续机械应力。90度角结构的意义，就在于把电缆出线方向在终端处直接转折，使导体沿轴向进入压接筒，再通过平板贴合到安装面上，从而减少现场弯线作业，保证相序排列整齐，并降低端子根部因振动或热胀冷缩产生的疲劳风险。该系列模型呈现了多种相近规格的弯角管式接线片，主体由压接圆筒与带安装孔的扁平接板组成。圆筒用于容纳剥除绝缘层后的电缆导体，内壁在实际产品中通常会设计止退结构或粗糙表面，以提高压接后接触面积和抗拔出能力；接板上的通孔用于穿过螺栓或螺柱，将端子压紧在母排、设备端子台或接地排上。板身与筒体之间的90度过渡区是受力关键，模型中该区域保留了连续圆角和实体加厚，避免直角折叠造成截面突变。工程选型时，这一过渡半径不能只看外观，它直接影响压接后扳动电缆时的应力分布，也决定了端子在短路电动力冲击下是否容易在弯折处开裂。从安装边界看，设计人员需要同时核对三组尺寸：压接筒内径与电缆导体外径的匹配关系，接板安装孔直径与螺栓规格的配合，以及弯折后端子总高、总宽和板长在柜内所占空间。

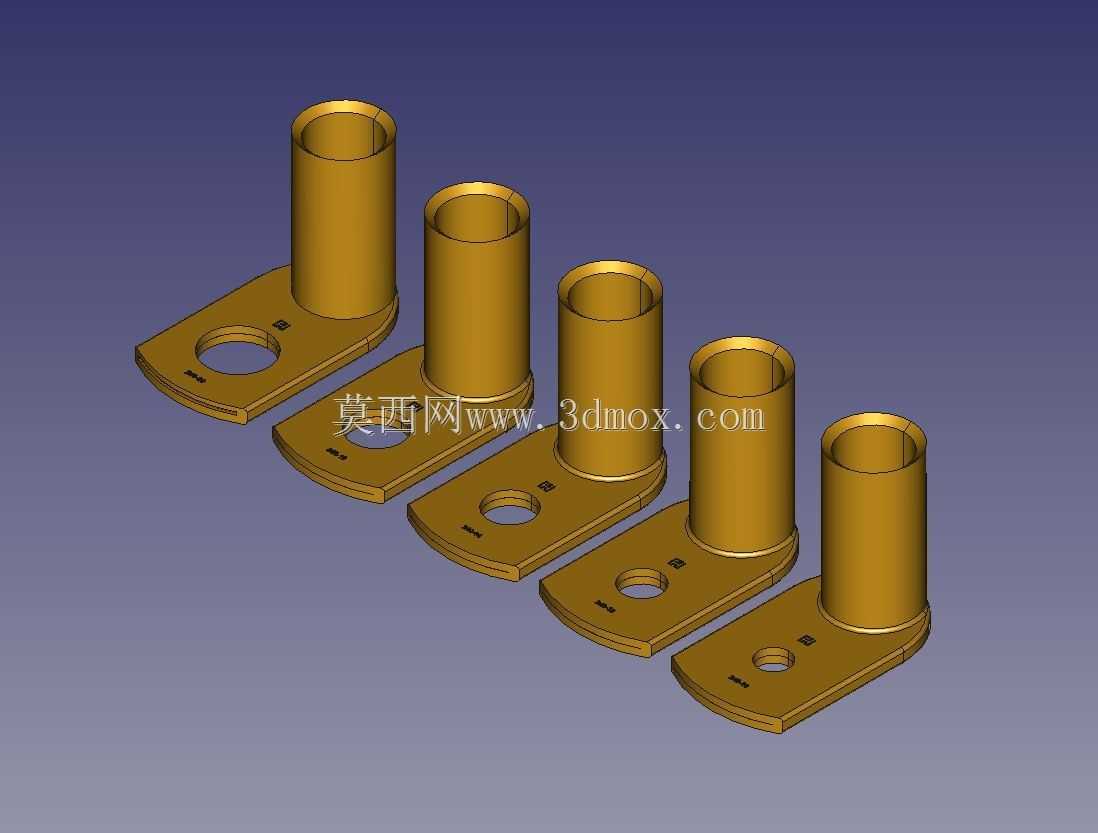

　　240平方毫米电缆较硬，压接筒长度不足会导致导体握持力不够，过长则会侵占绝缘层恢复距离和相线间距；安装孔过大将使接触面偏心、压紧圈面积减小，孔位过近板端又会在拧紧时造成边缘撕裂。模型把不同规格并列展示，便于在三维布线中对比筒体高度、接板伸出长度和孔位中心距，提前发现母排层距不足、接线室门关闭干涉或多相端子之间安全爬电距离不够的问题。压接区设计通常围绕六边形或围压模具展开。圆筒外径、壁厚和长度决定了压接后变形量是否能够穿透导体束，使每一股铜丝都产生充分塑性流动。若只按二维图纸估算，容易忽视压接后筒体外鼓、端部飞边以及导体伸出长度对绝缘护套的影响；在三维环境中，可以把端子、电缆剥线段、热缩管、螺栓、平垫、弹垫和母排一起装配，

　　检查压接后工具操作空间是否足够，扳手运动轨迹是否会碰到相邻相。对于需要折弯走线的场合，还可模拟电缆最小弯曲半径，确认端子出口方向与线束固定卡之间是否形成平顺过渡。接触可靠性不只取决于导电截面，还取决于平板贴合质量。接板平面度、孔边倒角、板厚与螺栓扭矩的匹配，都会影响电流通过时的接触电阻。模型中的接板采用长圆形或近似腰形的轮廓，这种外形有利于在保证螺栓承压面积的同时减小材料用量，并使端子在狭窄母排上具有一定孔位调节余量。板面与筒体交接处若设计得过于单薄，长期通流后的热循环会使螺栓预紧松弛；适当加厚根部并让材料连续过渡，可以把夹紧力更均匀地传递到整个贴合面。实际设备布局中，弯角端子还常用于电缆垂直进入水平母排、水平电缆转向竖直接地点，

　　以及门板、插件、滑台等活动部件附近的连接。它能让线束贴近安装板走线，减少悬空段，使捆扎和固定点更靠近终端，从而降低设备运输和运行振动带来的摆动。对于伺服驱动、大功率加热装置、焊接设备和泵类控制柜，端子外形不仅是电气件选型问题，也是结构布线问题。把该三维模型用于柜体级装配，可以在投产前核对相线之间的空气间隙、测量端子到接地金属件的距离、规划电缆标识套和绝缘护套的位置，并为压接工装和力矩扳手预留操作空间。建模时还应注意端子不是孤立零件。压接圆筒轴线与接板安装面的垂直度、孔中心到筒体外侧的距离、接板宽度与螺母对边尺寸的关系，都会影响最终装配。若90度角存在制造偏差，电缆会被强行扳向一侧，多根并排敷设时外观和应力都会恶化；若孔中心距筒体过近，螺栓拧紧后垫圈可能压到圆弧根部，造成局部应力集中。通过完整三维数模，结构工程师可以在布线阶段直接调用这些边界，而不是事后在现场靠打磨母排或追加转接排来补救。
