该零件用于大截面电缆与设备母排、接线柱或接地座之间的可靠导通,常见于配电柜内部走线、电机接线腔、变频器输出端、变压器低压侧、工程机械线束以及需要避让安装边界的紧凑电气连接场景。与直型管式端子相比,90度弯折结构能够把电缆出线方向由垂直安装面转为平行安装面,在柜门后侧、母排夹层、线槽边缘等高度受限位置明显降低折弯应力,避免电缆根部被强行掰弯后造成绝缘层损伤或导体松股。

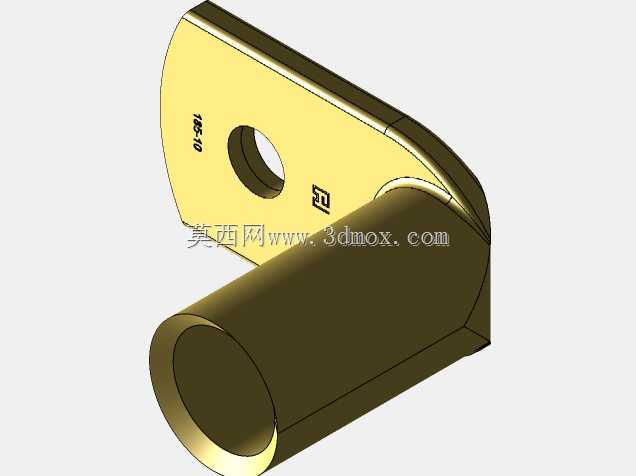

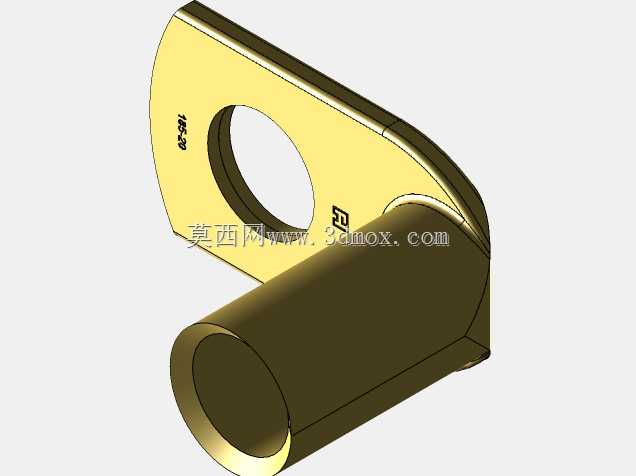

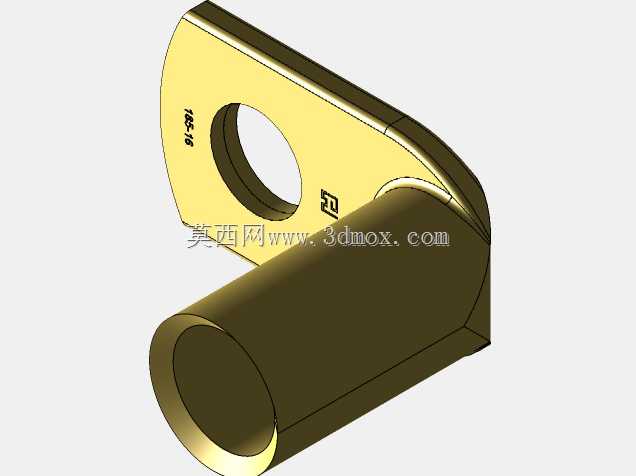

模型呈现的是一组同系列规格,主体由压接筒和带安装孔的扁平连接片组成。压接筒用于容纳185平方毫米多股铜缆,内腔深度和壁厚需兼顾导体填充率与压接后变形量;连接片上的主孔用于螺栓固定,孔边保留平整承压面,以保证拧紧后接触面积稳定。片体上还可见辅助小孔或标识凹位,实际生产中可用于防转定位、绑扎、相位标记或压接检测。端部圆角与筒口过渡并非单纯外观处理,而是为了减少穿线时刮伤导线、降低压接模闭合时的应力集中,并在热塑或护套套装时形成顺畅导入边。
从结构设计角度看,这类端子的关键不在复杂曲面,而在边界尺寸之间的平衡。压接筒内径过大,压后导体密实度不足,长期受振动会出现接触电阻上升;内径过小,则多股导线难以完全插入,压接时可能把铜丝切断或使筒壁开裂。弯折区同样需要控制圆角和截面变化,若直接采用尖角折弯,电流路径会在转角内侧形成拥挤,外侧则因厚度减薄而降低机械强度。较合理的做法是在弯折处保留连续圆弧,让筒壁到片体的材料过渡平滑,使压接后的机械拉力、通电载流和抗疲劳性能同时得到保证。
安装边界方面,接线片底面应贴合母排表面,螺栓孔中心到筒体外圆的距离决定了与相邻紧固件、绝缘隔板或柜体侧板的安全间隙;压接筒轴线相对安装面折成90度后,电缆弯曲半径可以围绕筒体高度重新布置,不必在接线孔附近强行形成急弯。选型时需要核对安装孔直径、螺栓规格、片宽、筒体长度以及电缆外径,尤其在多根端子并排布置时,片体之间的电气间隙和爬电距离不能因紧凑排列而被压缩。若用于震动较大的设备,还应在螺栓连接侧配合平垫、弹垫或防松垫圈,并在压接区采用对应模口进行六边形或围压,确保导体与筒壁之间形成稳定金属接触。
建模时可把零件拆成筒体、底板、弯折过渡和孔特征几个部分处理:先确定接线面与电缆轴线的空间关系,再由安装孔中心反推片体轮廓和筒壁位置;弯折区不宜用简单直角拼接,而应通过连续截面或圆角过渡保证几何可制造性。孔边、片端和筒口的倒角需要与实际冲压、锻压或机加工工艺一致,避免模型外观顺滑但无法直接投入加工。对于需要进行布线干涉检查的设备,端子外轮廓、压接后电缆包络以及螺栓头、螺母占用空间都应纳入装配模型,否则现场接线时容易出现端子能装上、电缆却无法弯折的问题。

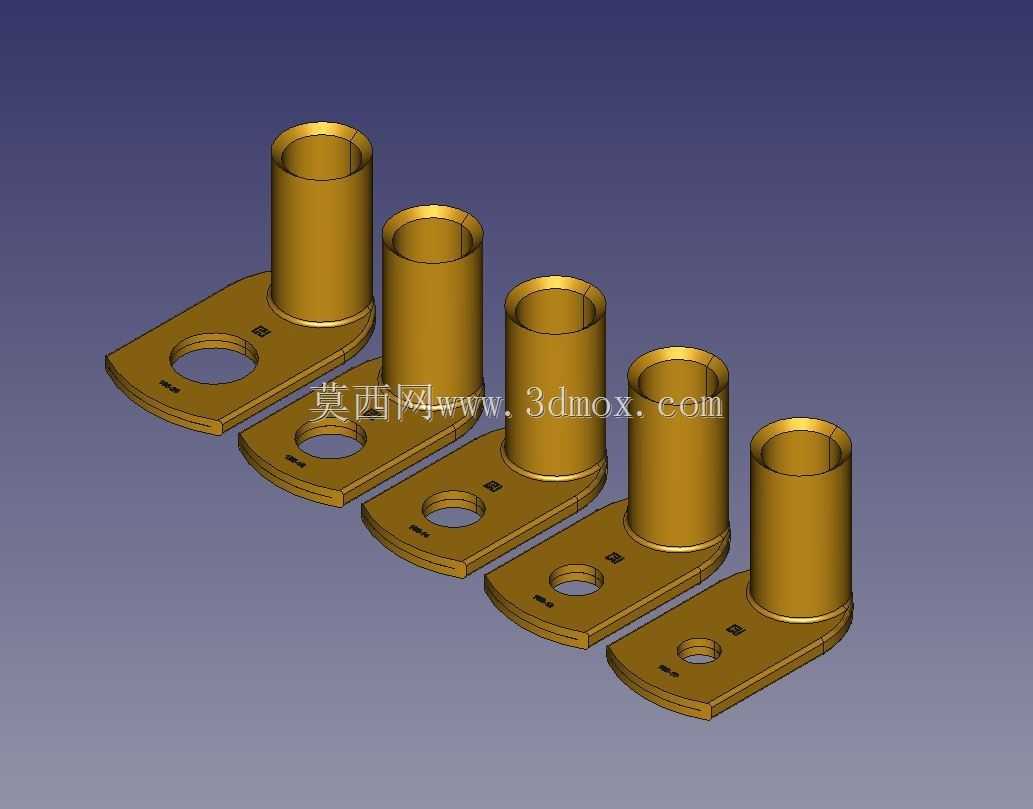

该系列模型覆盖不同孔位或片长变体,适合用于接线空间校核、线束走向规划、母排布局优化以及电气柜装配验证。通过三维状态观察,可以直观判断90度端子在狭窄腔体内的避让效果,也能提前发现相邻端子、绝缘件和结构件之间的冲突,从而在样机加工前修正孔位距离、筒体高度和片体宽度,减少现场返工。
