150平方毫米90度弯角铜管接线端子

　　在配电柜、变频控制柜、新能源电池簇以及大功率工业设备内部，大截面电缆的转接往往受限于走线空间。直线式接线鼻在电缆需要从水平母排转向垂直出线时，会迫使电缆形成额外弯曲半径，既占用柜内纵深，又容易在长期振动后使导体根部产生应力集中。90度弯角管式电缆接线片正是为这类受限走线场景设计的导电连接件，其核心作用是把150平方毫米多股铜缆的压接端与螺栓固定的安装面在空间上正交，让电缆出线方向与贴合面呈直角，从而压缩整体走线高度并理顺柜内线束走向。

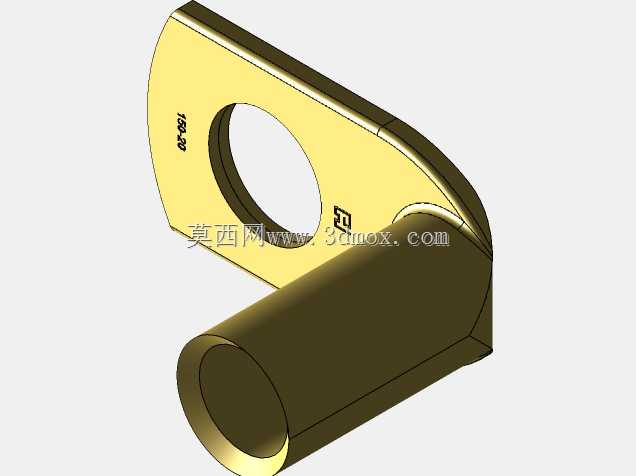

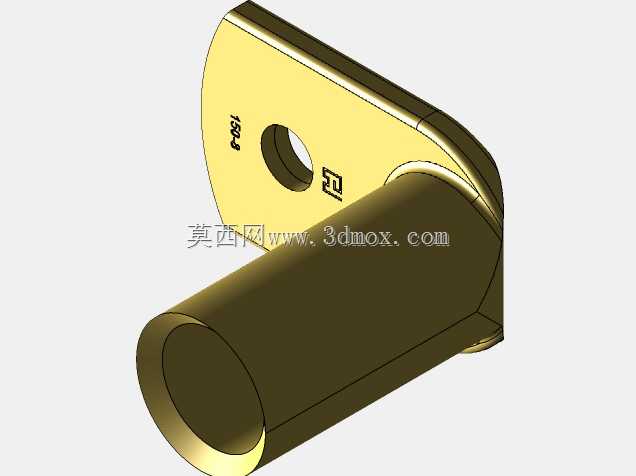

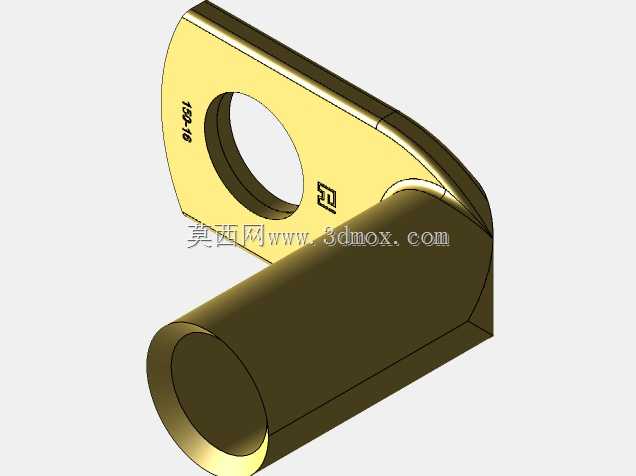

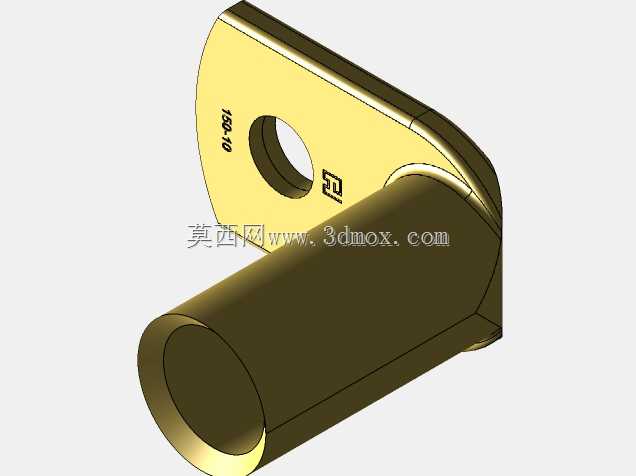

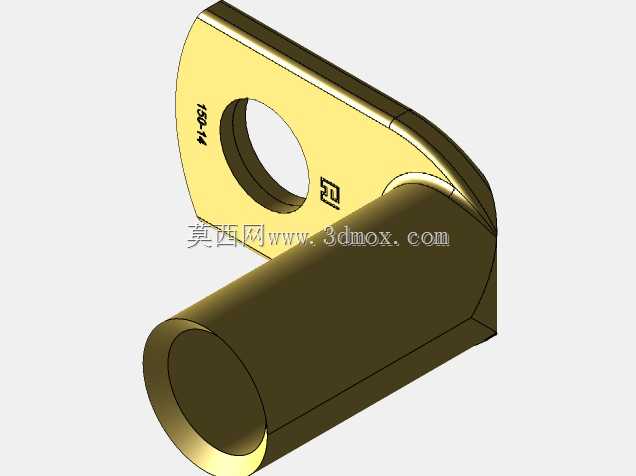

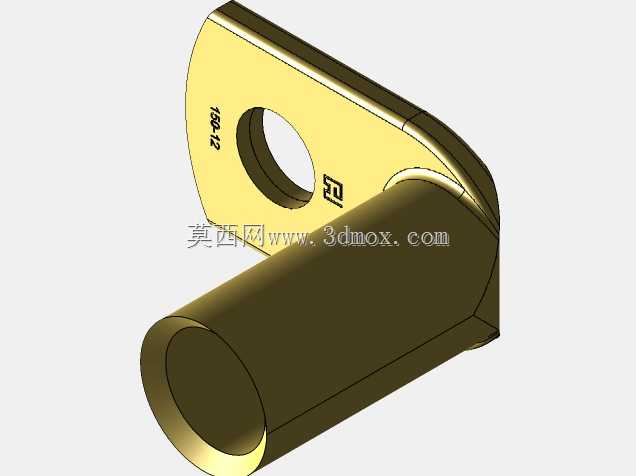

　　从结构上看，该零件由一体加工而成的管状压接筒和扁平安装翼组成。压接筒内壁用于容纳剥除绝缘层后的铜导体，外部可通过六角压模或围压方式产生塑性变形，使筒壁与多股铜线紧密咬合，保证接触电阻稳定并承受规定拉脱力。安装翼上开设螺栓过孔，贴合面经过平整处理，可直接压接在铜排、接线柱或设备端子台上，依靠螺栓预紧力形成可靠的金属接触面。弯角过渡区并非简单直角折弯，而是保留连续圆弧，避免电流在转角处出现急剧截面收缩，同时降低冲压或锻造过程中的开裂风险。

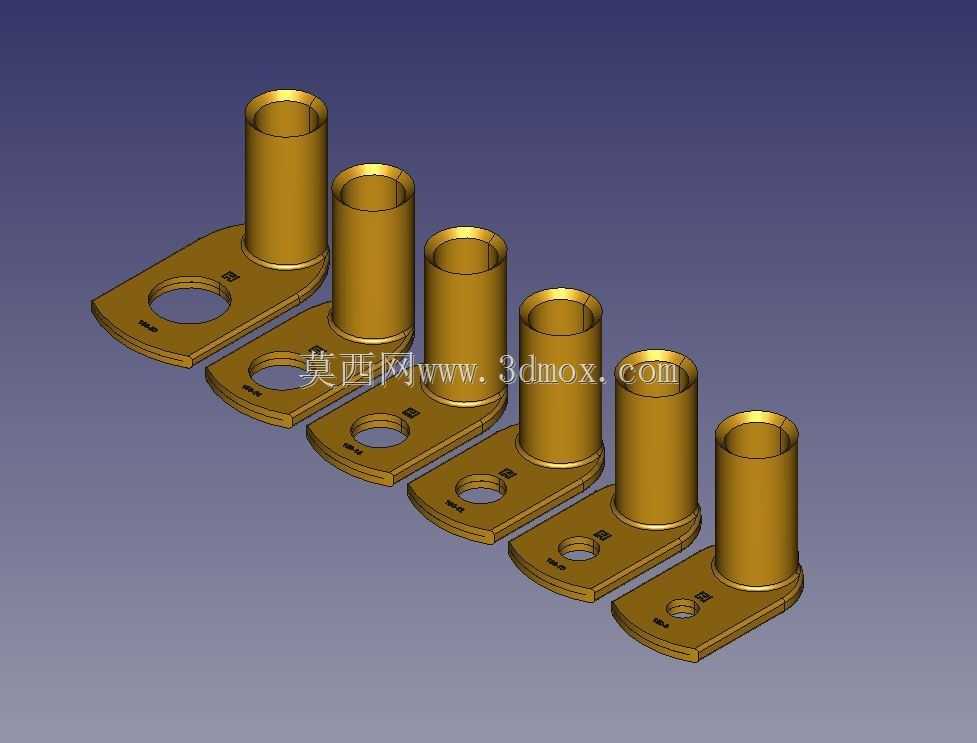

　　该系列模型覆盖不同安装孔规格，能够对应常见的螺栓连接尺寸。选型时需要同时核对三个边界：一是压接筒内径与150平方毫米电缆实际外径匹配，过松会造成压接不实，过紧则导致导体插入困难或散丝；二是安装翼宽度与相邻端子间距，防止多相并排安装时出现电气间隙不足；三是弯角方向与柜内走线一致，避免装配后电缆被迫反向扭转。模型中给出的系列化外形可直接用于检查母排层间距、线槽盖闭合高度以及接线完成后手指或工具的操作空间。

　　在三维布局阶段，这类弯角端子的价值不只体现在导电连接本身。把端子模型放入装配后，工程师可以沿压接筒轴线继续布置电缆，真实模拟电缆从端子尾部伸出后的最小弯曲半径，判断其是否会与柜门加强筋、相邻断路器出线端或线束固定座干涉。扁平翼的厚度决定螺栓拧紧后端子的实际高度，而筒身外径则影响热缩管或绝缘护套的包覆尺寸。若在布线后期才发现直线端子与柜壁冲突，往往需要返工更换端子、重新切割电缆甚至调整母排位置；提前在数模中确认90度结构，可把这类问题消除在加工前。

　　功能特性上，铜质基体兼顾导电性与成形性，表面通常根据使用环境采用裸铜、镀锡或镀层处理。裸铜接触面导电率高，但在潮湿或腐蚀性气氛中易氧化；镀锡层能改善抗氧化和抗腐蚀能力，并降低不同金属接触时的电化学腐蚀倾向。管式结构相比开口式鼻端，对导体的包裹更完整，压接后机械保持力更强，适合存在振动、冲击或频繁热循环的场合。弯角设计还使电缆出线方向贴近安装面，减少端子尾部受到的侧向弯矩，在设备运输或维护拉扯时不易把力矩直接传递到螺栓连接处。

　　设计思路围绕“可靠压接、低接触电阻、节省空间”三者平衡展开。压接筒长度需覆盖足够的导体咬合区域，过短会降低拉脱力，过长则浪费材料并增加安装高度；安装翼厚度要满足额定电流下的载流截面和螺栓压紧要求，同时不能因过度宽厚而缩小相间距；转角处的圆角半径影响电流密度分布和模具寿命，过小会造成局部应力集中，过大则增加整体轮廓。系列化模型保留了这些几何关系，结构工程师可在母排设计时直接引用，检查端子包络、螺栓可达性以及绝缘距离，而不必从零建立每个规格。

　　实际安装中，端子贴合面应与母排表面平行，螺栓应按规定扭矩交叉紧固，避免单侧压紧造成翼面翘曲。压接前需确认导体插入深度，使铜线到达压接筒底部；压接后应在筒尾看到导体略微露出，并在必要时使用绝缘护套覆盖裸露金属。对于多尘、凝露或有腐蚀气体的环境，还需结合热缩套管、绝缘隔板或端子罩使用。该90度弯角接线片模型为大电流布线提供了清晰的空间参照，使电气连接设计从二维原理图落实到可装配、可维护的三维结构中。
