九十度弯折120平方电缆接线端子

　　在配电柜母排连接、电机接线腔、变频器输出端以及大电流线束转接场景中，电缆终端的可靠性直接决定整套电气系统的温升与抗振水平。120平方毫米截面的铜芯电缆线径较粗，若采用直式接线鼻，在高度受限的接线腔内容易与盖板、相邻相线或绝缘隔板发生干涉；将压接筒相对安装底板弯折90度后，电缆出线方向与紧固面平行，能够显著压缩接线区域的垂直占用空间，同时让线束走向更顺直，避免硬弯折造成铜丝散股和绝缘层应力集中。

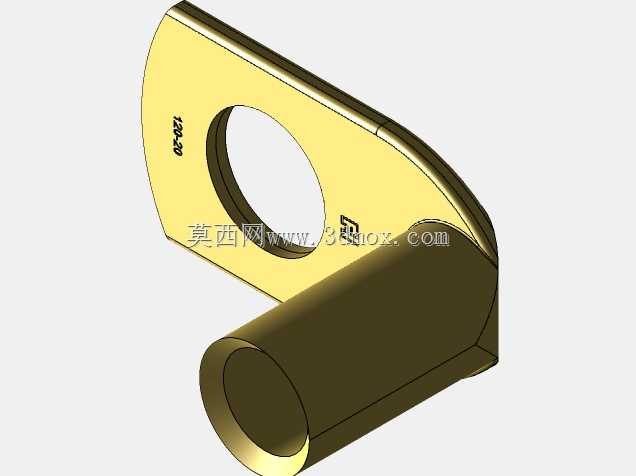

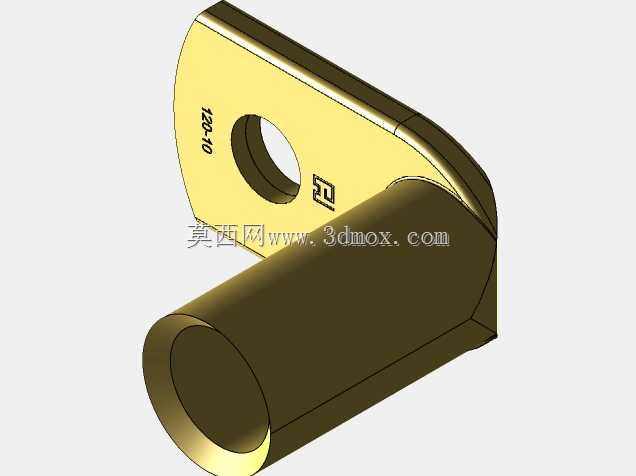

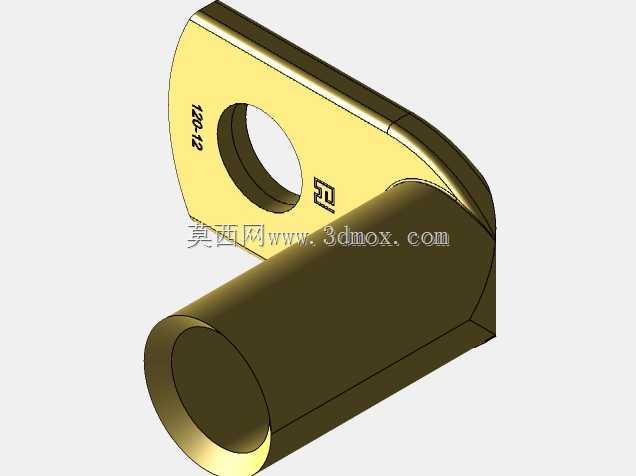

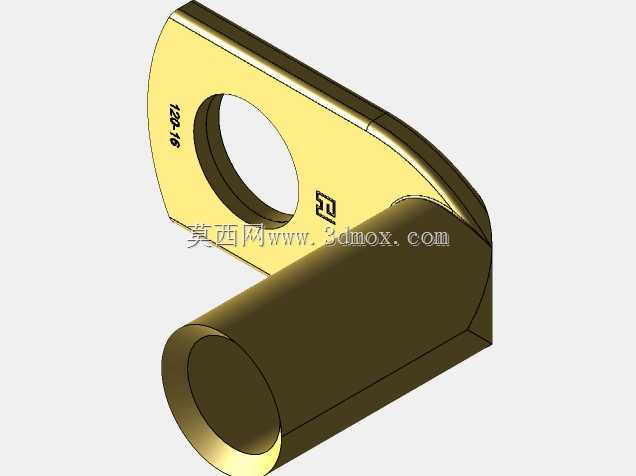

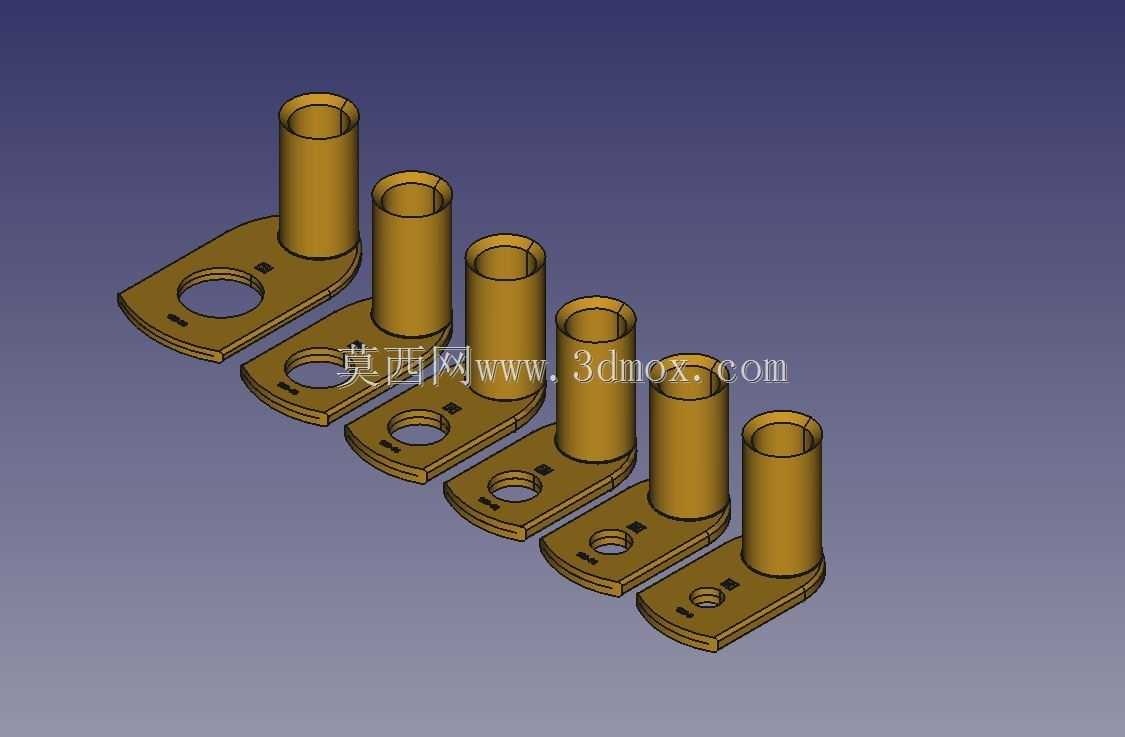

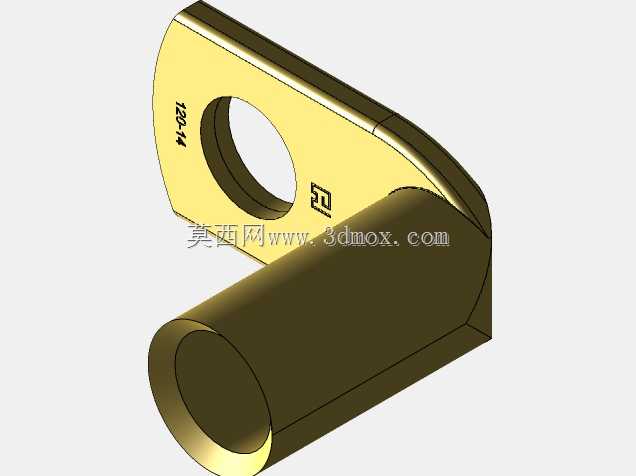

　　该系列模型呈现了一组同规格、不同安装孔位尺寸的90度弯角电缆接线片，主体由底板和垂直立起的圆筒两部分构成。底板为扁平铜片，一端开设螺栓过孔，用于将端子压紧固定在母排或设备接线座上；孔边保留平整承压面，保证拧紧时压力均匀分布，降低接触电阻。圆筒部分用于容纳剥除绝缘后的电缆导体，其内径与120平方毫米导体外径匹配，压接后可形成足够的机械握力与导电面积。弯折根部采用圆弧过渡而非直角突变，这一细节在建模时需要重点控制：圆角过小会在冲压或折弯时产生局部减薄和微裂纹，圆角过大则会增加整体高度并影响与安装面的贴合。

　　从结构设计角度看，90度弯角端子的关键边界包括底板厚度、安装孔中心到筒壁的距离、压接筒高度以及弯折后总高。底板厚度需满足额定电流下的载流截面要求，并能承受螺栓紧固时的压紧力而不发生明显翘曲；安装孔中心到边缘的距离则关系到防松垫圈和螺母的放置空间。压接筒高度应覆盖足够长度的导体，通常需与标准六角压模或围压模具的压接宽度相匹配，以保证压痕完整、导体填充密实。模型中不同规格的差异主要体现在底板长度、安装孔直径及孔位上，以适配M8、M10、M12等常见接线螺栓，而压接筒尺寸保持一致，便于同一种压接工具完成批量加工。

　　实际选型时，工程师需要先核对电缆导体的真实外径。120平方毫米电缆因多股绞合结构、紧压工艺和绝缘厚度不同，导体外径会有一定波动，若筒内径偏小，穿线困难；偏大则压接后导体压缩不足，运行中容易发热。其次要确认安装面的空间边界：垂直方向的可用高度决定弯角端子能否装入接线腔，水平方向的孔距则影响相间安全距离。在振动较强的设备上，还应在螺栓连接处加装弹垫或自锁螺母，并在压接筒外部套热缩绝缘护套，防止裸露导体与相邻金属件短路。

　　建模过程中，这类零件看似简单，却有不少容易被忽略的工程细节。底板上的安装孔不能简单视为光孔，其边缘倒角或沉孔结构会影响螺栓头贴合；压接筒与底板的结合面需要保持连续，避免出现缝隙导致应力集中。若用于仿真分析，还应在弯折区域细化网格，评估折弯后的残余应力分布；在生成工程图时，需标注展开长度、折弯内半径、孔位公差以及压接区域范围，供模具和工艺部门使用。对于三维模型使用者而言，这组不同孔位的弯角接线片可直接用于电气柜布线干涉检查、母排布局验证和线束装配模拟，帮助在设计阶段提前发现电缆弯曲半径不足、端子与外壳碰撞等问题，减少现场返工。

　　在大电流回路中，端子接触面的平面度同样重要。若底板在折弯后发生扭曲，螺栓紧固时会出现局部点接触，长期运行后在热胀冷缩作用下容易松动。因此，模型中底板与压接筒的相对位置应保持严格垂直，底板平面保持平整，必要时可在结构上增加压印或加强筋来提高刚性。不同规格之间形成序列后，设计人员只需根据螺栓规格和母排布局选用对应型号，而不必重新绘制端子本体，从而提高电气布线设计的标准化程度和整体装配效率。
