90度弯角95平方电缆接线端子结构

　　在低压配电、电机控制柜、新能源电池包以及大电流线束总成的布线场景里，导线与铜排、接线柱之间的过渡连接往往决定整套系统的载流稳定性与长期可靠性。90度弯角式电缆接线片正是为解决紧凑空间内走线转向问题而设计的导电连接件，它把压接筒与安装底板做成垂直折弯形态，让粗电缆从垂直于安装面的方向接入，再通过底板上的螺栓孔固定到铜排或设备端子上，避免粗硬电缆在出线端出现强行弯折、应力集中以及与周边钣金件干涉的问题。

　　该系列端子以95平方毫米导线规格为基准，压接筒内径按照对应线径的导体外径预留合理间隙，既保证多股铜芯能够顺利插入，又能在压接后让筒壁均匀变形，抱紧导体形成足够的接触面积与机械拉脱力。筒身高度根据压接模腔宽度和导线插入深度确定，压接区域避开端部倒角，防止压接时出现裂口或飞边；筒口设置导入倒角，方便线束车间在批量装配时快速插线，减少铜丝散股、折丝现象。底板部分采用扁平舌片结构，中心开设螺栓过孔，孔位与常用接线螺栓规格匹配，孔边到板边留有足够的安全边距，保证拧紧时接触面压强分布均匀，不会因局部应力过大导致板面翘曲或裂纹。

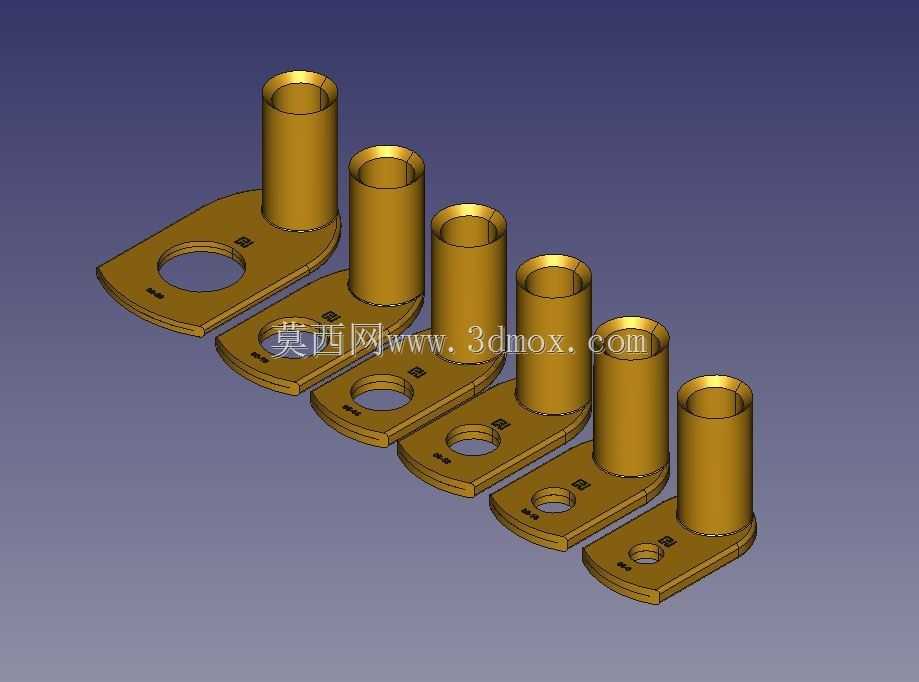

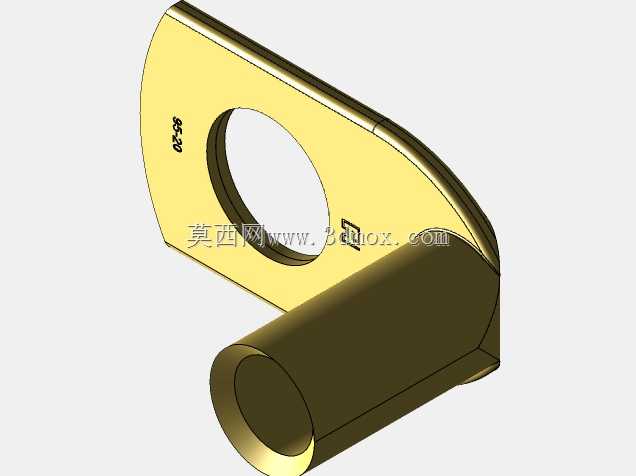

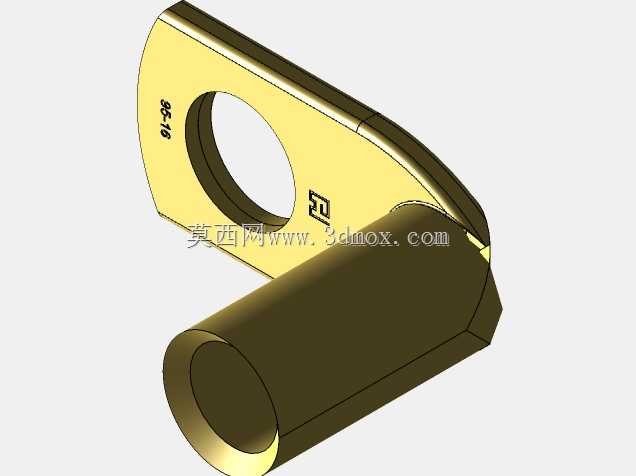

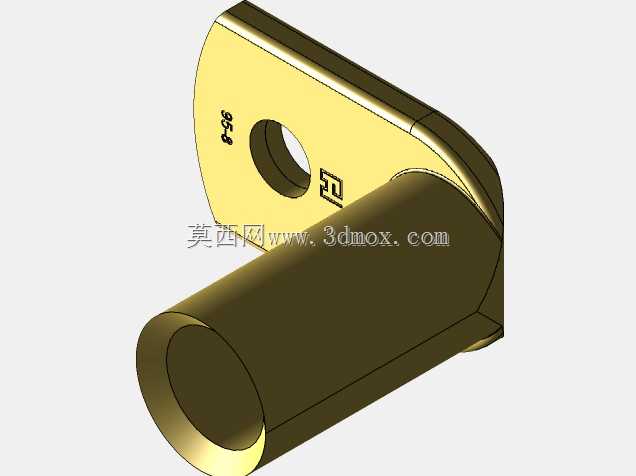

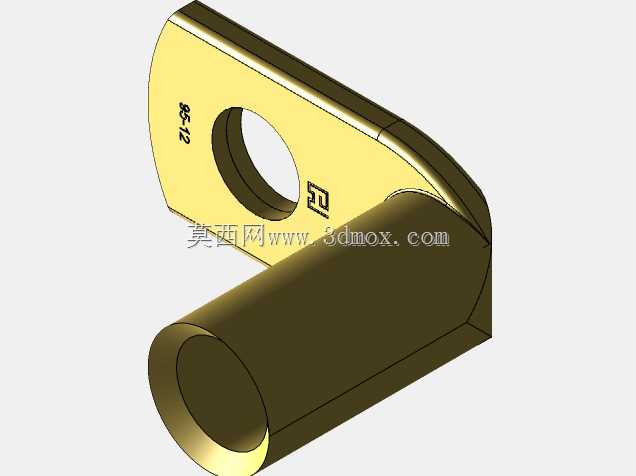

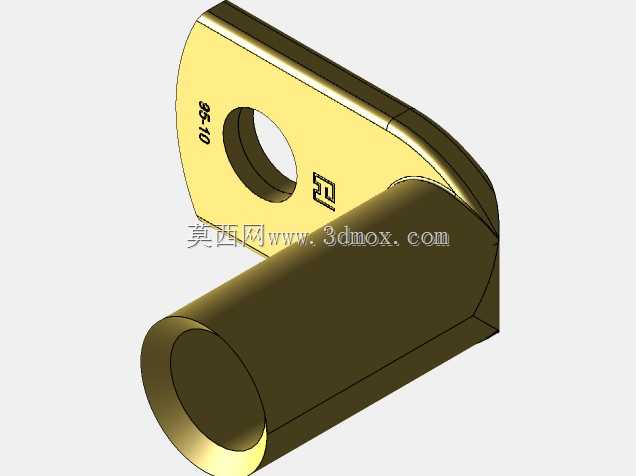

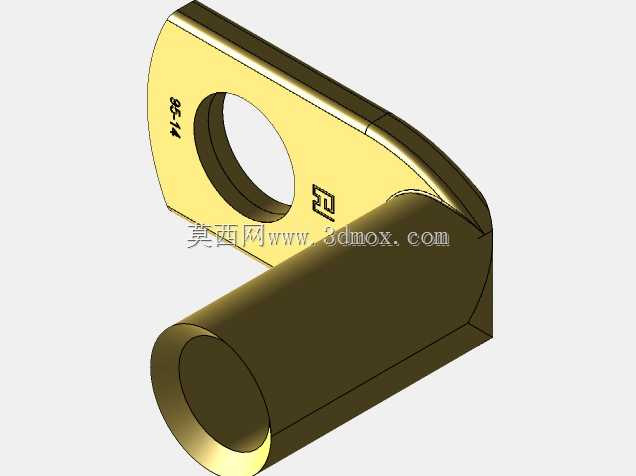

　　从三维结构上看，六款不同规格的端子沿同一方向排列，压接筒直径、底板长度、安装孔直径依次变化，形成完整的尺寸梯度。这种系列化设计思路并不是简单缩放，而是依据不同导线截面积对应的载流量、螺栓紧固扭矩以及安装空间边界分别校核：小规格端子底板更短、孔位更小，适合布置在密集接线排上；大规格端子底板加宽加厚，以降低接触电阻并承受更大的拧紧力矩。折弯根部采用圆弧过渡，避免直角处产生应力集中，同时在电流路径上减少截面突变，降低局部发热风险。底板与筒体连接处的贴合面保持平整，焊接或一体成型后的接缝无凸起，保证安装时底板能够完全贴合铜排表面。

　　实际选型时，工程师首先要确认电缆的导体截面积、绝缘外径以及接线柱朝向，再核对柜内或设备内部的走线间隙。90度结构尤其适合电缆从背面、侧面进入接线区的场合，例如伺服电机动力线接线盒、变频器输出端子排、工程机械分线盒以及储能模组串并联连接。若采用直型接线片，粗电缆在接线后需要立即弯折90度，长期运行中弯折处的铜丝容易因振动、热胀冷缩产生疲劳断裂；弯角端子则把弯折应力转移到刚性金属件上，导线只在压接筒内保持直线状态，显著提升抗振动能力。

　　建模过程中，压接筒与底板的衔接区域是重点。需要保证筒壁与底板在折弯后仍有连续的导电路径，壁厚变化均匀，不能出现局部变薄超差。安装孔周围通常不做额外沉台，以保持底面平整；若用于有防转要求的场合，可在底板边缘增加小缺口或定位凸点，但基础型号保持通用外形即可。底板外轮廓的圆角处理兼顾两方面：一方面避免锐边割破绝缘护套或划伤操作人员，另一方面在模塑、冲压成型时改善材料流动，减少边角缺料。装配边界方面，除了螺栓孔中心到筒体中心的距离，还要关注筒体顶端到底板底面的垂直高度，该尺寸决定电缆出线后所需的上部空间；底板宽度则决定相邻端子并排安装时的最小间距。在多相交流接线或直流正负极并排布置时，工程师会结合这个宽度预留电气间隙与爬电距离，必要时在端子之间增加绝缘隔板。

　　表面处理一般以镀锡为主，模型中虽然以铜色外观呈现，但工程图中会注明镀层厚度与防锈要求。镀锡层能够抗氧化、降低接触电阻，并在不同金属连接时减缓电化学腐蚀。压接筒内壁保持适当粗糙度，以增加压接后与铜导体的摩擦力；底板接触面则要求平整光洁，确保与铜排贴合时接触电阻稳定。

　　从载流角度看，95平方毫米铜导体在常规敷设条件下可承载数百安培电流，因此端子截面不能只按机械强度确定，还要校核电流密度。筒体壁厚、底板厚度以及折弯处的有效导电面积都需大于导体等效截面，避免端子本身成为发热瓶颈。模型中不同规格的渐变尺寸，正是为了在满足载流的前提下控制材料占用，使整套系列既能覆盖常用线径，又不会在小规格上造成浪费。

　　在设备维护中，这类弯角接线片还能改善拆装工艺。螺栓从正面拧紧，电缆从垂直方向引出，扳手操作空间与线束走向互不干扰；当多根电缆分层布置时，90度端子可让出线方向统一，便于绑扎固定并保持线束整齐。对于需要通过振动、冲击测试的车辆和工程机械，端子底板与筒体之间的连接刚性尤为关键，三维设计时需把折弯半径、过渡长度和板厚作为一组参数联动调整，而不是孤立修改某一个尺寸。

　　总体而言，该模型并非孤立的五金件，而是电气连接系统中的一个关键节点。它通过垂直转向、系列化孔径、平整安装面和连续导电截面的组合，解决了大截面电缆在有限空间内可靠端接的问题。结构设计人员在调用此类模型时，应把导线规格、螺栓规格、安装面朝向、相邻器件距离以及维护操作空间一并纳入校核，才能让端子在全生命周期内保持低电阻、低发热和足够的机械保持力。
