90度弯折75平方毫米电缆接线端子

　　在配电柜内部走线、电机接线腔、变压器低压侧出线以及大电流设备的端子排连接中，电缆末端的可靠压接与固定直接决定回路温升、接触电阻和长期运行稳定性。75平方毫米规格的90度弯折管式电缆接线片，正是为这类空间受限、走线方向需要转折的场景而设计。与直型接线端子相比，弯角结构能够让粗电缆在靠近接线面处自然转向，避免电缆在端子根部形成硬弯折，既减少绝缘层长期受力开裂的风险，也让柜内走线更贴近安装板，降低相邻相序之间的安全距离压力。

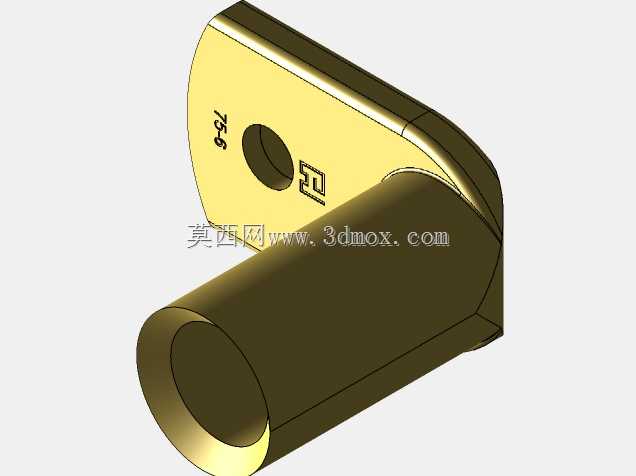

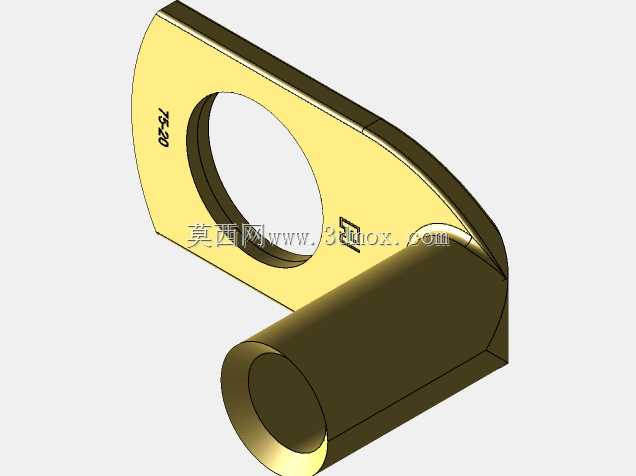

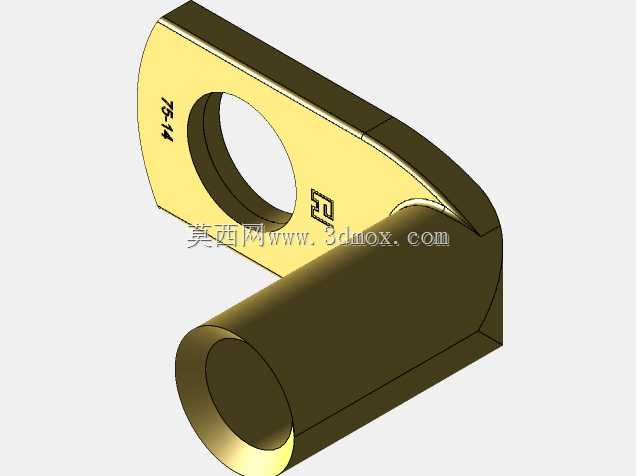

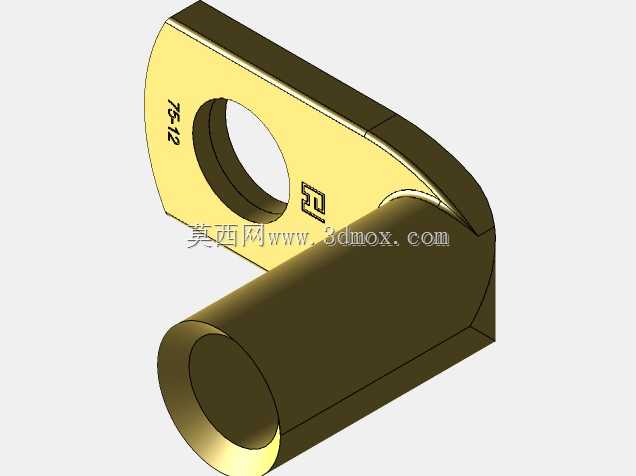

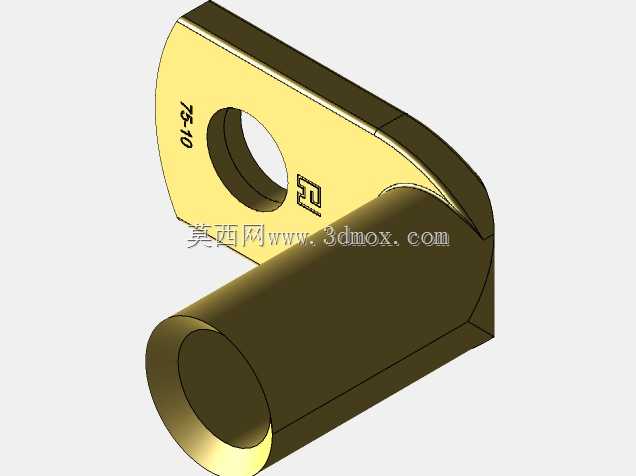

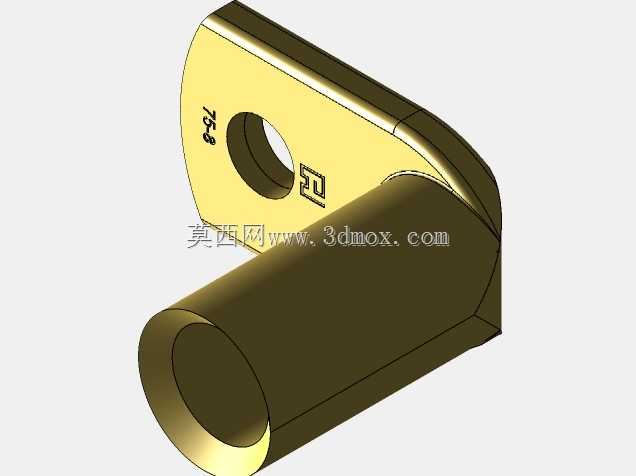

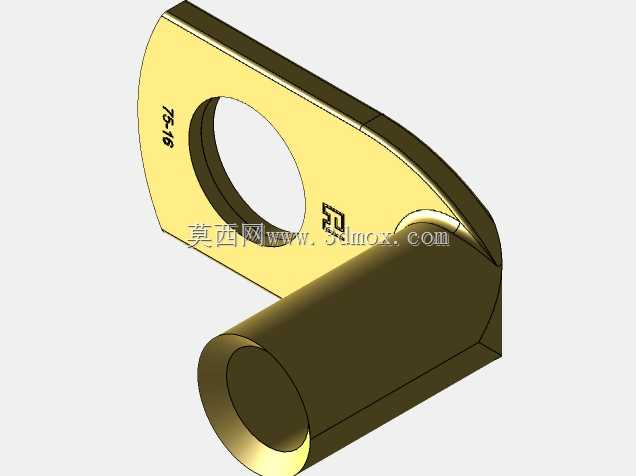

　　该类接线片主体由管状压接筒和扁平连接翼组成。压接筒用于容纳剥除绝缘层后的75平方毫米电缆导体，筒壁厚度需兼顾压接变形量与载流截面，压接后通过六角或围压模具使筒壁与导体形成多点紧密接触，保证足够的拉脱力和低接触电阻。连接翼上开设螺栓过孔，用于将端子固定到设备母排、接线柱或断路器端子上。90度弯折位于压接筒与连接翼的过渡区域，弯折半径不能过小，否则会造成材料截面减薄、局部应力集中，在振动工况下产生裂纹；弯折半径过大则会占用更多安装空间，削弱弯角结构在紧凑腔体中的适配价值。

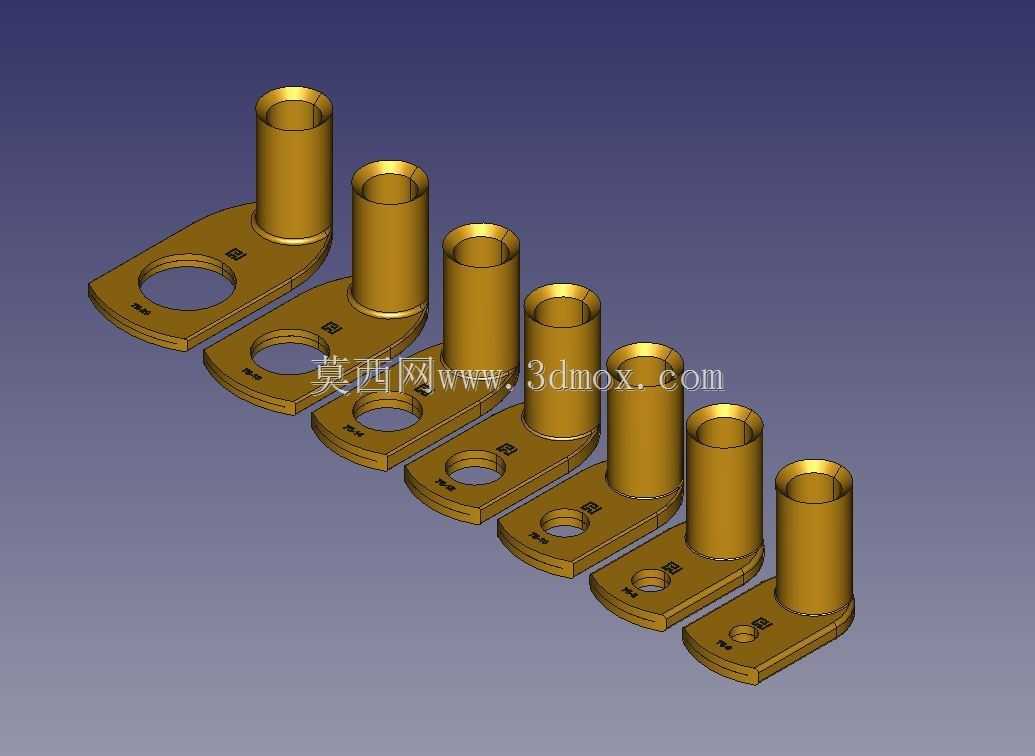

　　从结构设计角度看，该系列覆盖多种连接孔径，以适配不同规格的紧固螺栓。连接翼外形随孔径变化而调整，孔边到翼缘的距离需满足螺栓压紧时的应力扩散要求，避免拧紧过程中翼面翘曲或孔口变形。压接筒内径与75平方毫米导体外径之间应保留合理间隙，间隙过大压接后导体容易松动，间隙过小则穿线困难，尤其在多股绞合铜线存在轻微散丝时更明显。筒口通常设置导入倒角，便于电缆快速插入；连接翼底面应保持平整，以保证与母排贴合时接触面积充分，降低通电后的局部发热。

　　安装边界方面，选型时不能只看电缆截面，还要同时核对螺栓孔中心到压接筒轴线的高度、连接翼长度与宽度、压接筒长度以及弯折后整体包络尺寸。在电机接线盒中，端子到盒壁、相间以及对地的净距往往十分紧张，90度弯角能够把电缆走向从垂直于安装面转为平行于安装面，显著减小接线完成后的竖向高度。但弯折方向必须与实际走线一致，左弯、右弯或背向弯折若选错，会导致电缆与壳体干涉或被迫形成额外弯曲。紧固时还需配合平垫、弹垫或防松螺母，按螺栓规格控制扭矩，既要防止压接翼压溃，也要避免接触压力不足。

　　三维建模时，压接筒、翼板和弯折过渡区应作为连续实体处理，重点控制弯折处的中性层变化和壁厚一致性。不同孔径规格可通过参数化驱动孔位、翼板轮廓和筒部长度，形成系列化模型，便于在装配设计中直接调用。模型用于布线评审时，可与电缆模型、母排、螺栓和接线腔壳体进行干涉检查，提前发现端子与绝缘护套、相邻电缆或设备外壳之间的间隙不足问题。对于需要承受振动的设备，还可在模型基础上评估端子悬臂长度和紧固点位置，优化弯折角度以降低电缆根部的交变应力。

　　实际工程中，这类弯角接线片常用于大电流电源回路、接地连接和设备内部跨接。它不是简单的导电片，而是电缆与设备端子之间的过渡接口：既要传递额定电流，又要承担压接保持、螺栓紧固、尺寸适配和绝缘配合等功能。选材通常以导电性能和压接工艺性为核心，表面处理则影响抗氧化和接触稳定性。设计与选型时把载流能力、螺栓规格、弯折方向、安装空间和压接工艺统一考虑，才能让接线片在长期通电、温升循环和振动环境下保持稳定连接。
