90度弯角管式电缆接线片系列

　　该系列模型展示的是一组用于50平方毫米电缆的90度弯角管式接线片，主要服务于配电柜内部走线、电机接线盒、电池组汇流、工业控制柜以及空间受限的电源连接场景。在这些位置，电缆往往不能沿直线进入螺栓固定点，若采用直型接线片，线束会出现强行弯折、根部应力集中或与相邻端子干涉的问题。弯角结构把电缆出线方向旋转到与安装面平行，能够让线束沿柜壁、安装板或设备壳体自然敷设，既压缩了接线所需的垂直高度，也降低了电缆在振动工况下被反复掰动而松脱的风险。

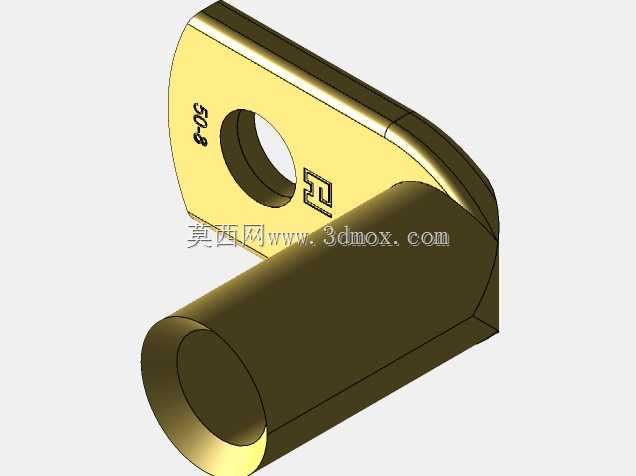

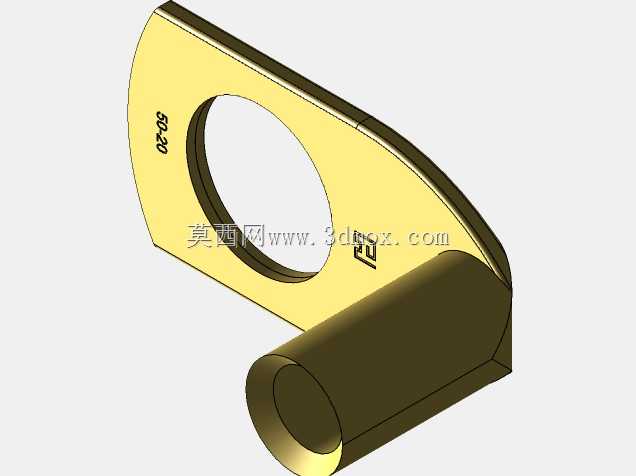

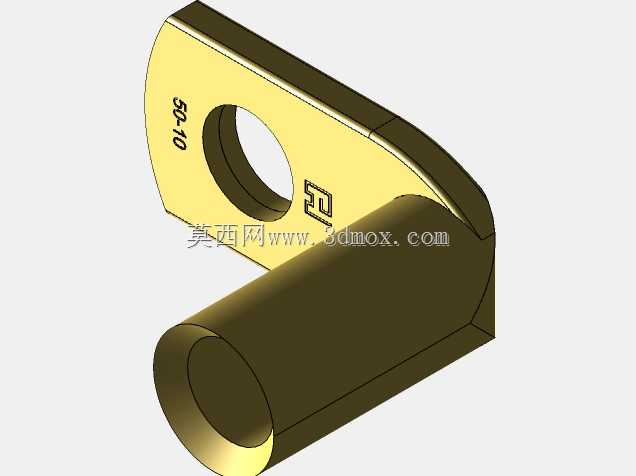

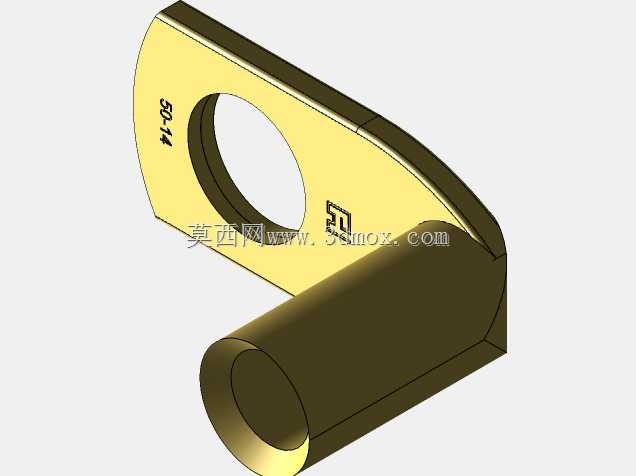

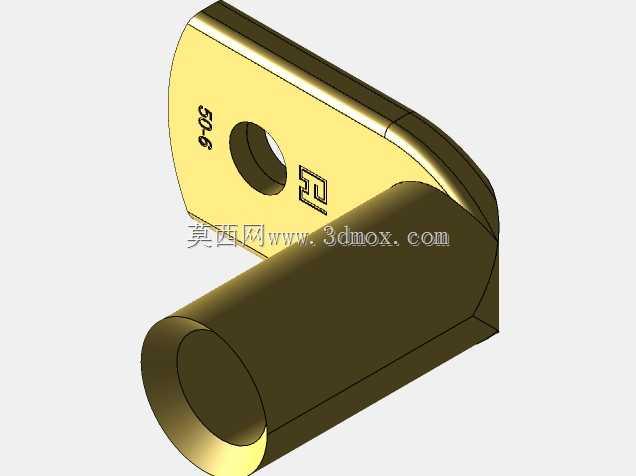

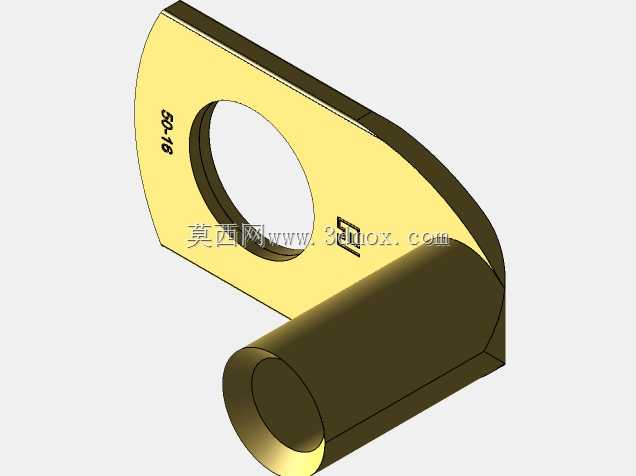

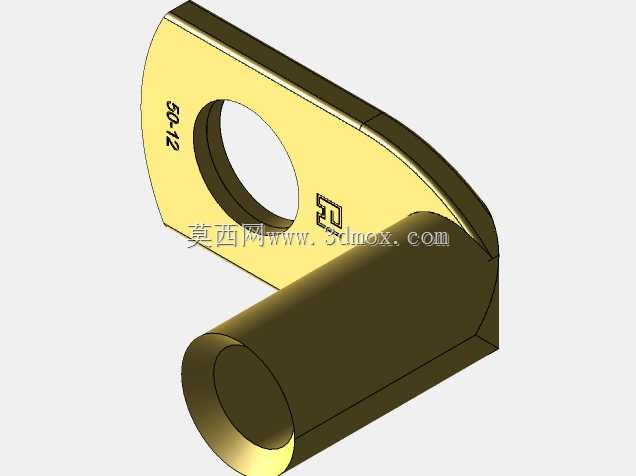

　　从功能上看，这类零件承担两项核心任务：一是通过管状筒体抱紧剥除绝缘层的电缆导体，形成可靠的压接连接；二是利用带孔平板与螺柱、螺栓或接线座贴合，把电流传递到设备端子。模型中平板部分保留了中心安装孔，孔周区域适当加厚，使螺栓压紧时载荷能够均匀扩散，避免薄板在紧固过程中翘曲。筒体与平板之间采用圆弧过渡，而非尖锐直角，这一细节对应实际冲压和锻压成型中的材料流动需求，也能减少电流在转角处的局部收缩。弯角附近没有突兀的凸台或凹槽，表面连续，有利于压接后保持导体与内壁的紧密接触。

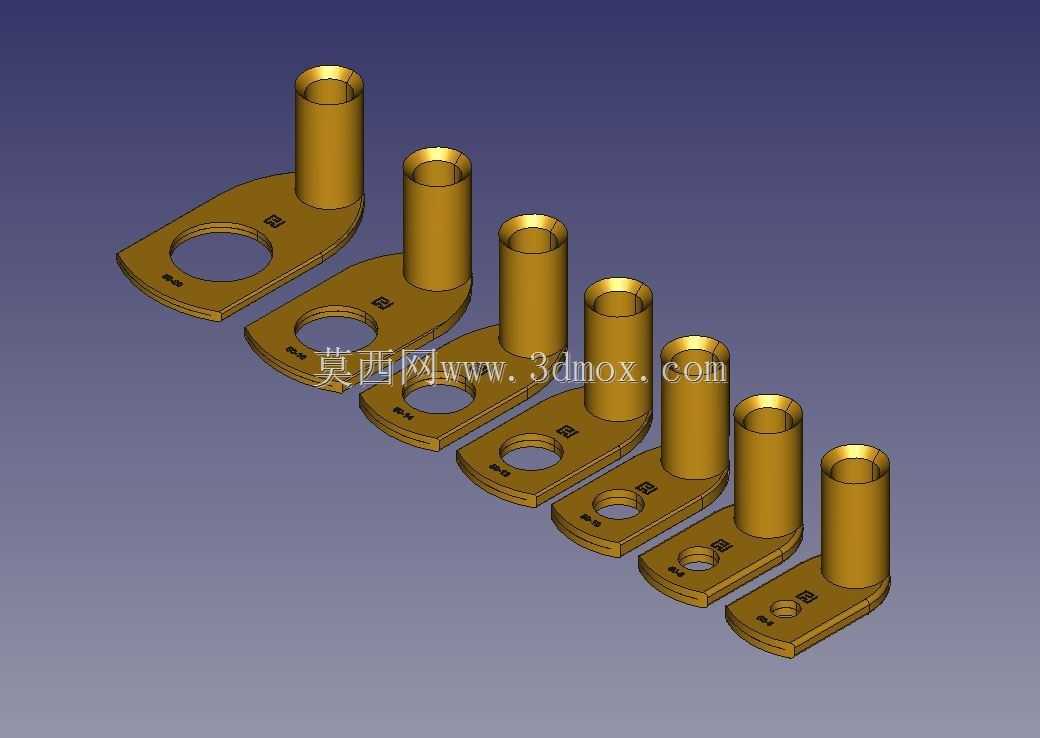

　　设计思路围绕安装边界展开。直型端子在接线盒内需要较大的出线空间，电缆弯曲半径不足时会压迫绝缘层；90度结构把筒体立在平板一侧，使电缆沿设备表面横向离开，适合盒体深度有限、螺柱密集或需要多根端子并排布置的场合。平板外形采用近似腰圆或切角轮廓，既能满足扳手操作所需的平面区域，又不会在相邻端子之间占用过多宽度。模型呈现的多个规格体现了同一系列在孔位、板长和筒体比例上的差异，选型时可依据螺柱直径、相间距、接地排厚度以及电缆实际外径确定，而不是单纯按导体截面判断。

　　尺寸与安装边界需要重点校核。筒体部分的内径应匹配50平方毫米导体压接后的填充率，过大会造成压接不实，过小则插入困难或压断铜丝。平板上的安装孔决定了可适配的螺栓规格，孔边缘到平板外缘的距离影响抗扭转能力；当端子被拧紧时，若边距不足，平板可能在侧向力下转动或开裂。90度弯角的高度决定了电缆中心线相对安装面的距离，这一尺寸直接关系到线束能否避开盒盖、相邻母排和绝缘隔板。对于成排布置的端子，还应检查筒体之间的净距，保证压接工具能够进入，并保留手指或绝缘护套的操作空间。

　　在实际工程中，这类接线片通常用于铜质导电连接，表面可能根据防腐和接触要求进行镀锡处理。模型虽然未表现镀层和材料牌号，但结构上已经反映出压接区、密封过渡区和螺栓连接区的划分。筒体端部可设置轻微倒角，便于电缆插入；平板底面应尽量平整，以降低接触电阻。若用于振动较强的设备，还需要配合弹垫、锁紧垫圈或定力矩紧固工艺，单纯依靠端子形状并不能完全防止松动。

　　建模时应把系列件作为参数化结构处理，而不是逐个孤立绘制。平板长度、安装孔直径、筒体高度、弯角半径和板厚之间存在联动关系：孔增大时，平板宽度和边距需要同步增加；筒体加高时，弯角根部的过渡面也应调整，以避免成型缺陷。把这些关系固化到模型中，后续扩展到35平方毫米、75平方毫米等相邻规格时，只需修改关键参数并重新检查干涉，就能保持外形风格和工艺一致性。

　　现场选型还要考虑电缆走向。若电缆从端子正上方进入，直型片更合适；若电缆沿安装板水平进入，90度弯角片可以减少一次人为弯折。多根大截面电缆并列时，统一采用弯角端子还能让线束层次清晰，便于后续测温、紧固和维护。模型所呈现的排列方式也提示了这一点：各端子平板方向一致，筒体朝向相同，适合在母排或接线端子上形成整齐的出线秩序。

　　结构工程师在使用该三维模型时，不应只把它当作一个标准件外观，而应把它放入完整装配中验证。需要检查螺栓头或螺母是否压到筒体根部，电缆弯曲后是否与盒壁摩擦，端子之间的电气间隙和爬电距离是否满足设备电压等级要求，压接工具在筒体外围是否有足够操作空间。把这些边界条件校核清楚，90度管式接线片才能在紧凑空间内同时实现导电可靠、安装便利和长期稳定。
