35平方90度折弯铜管接线端子

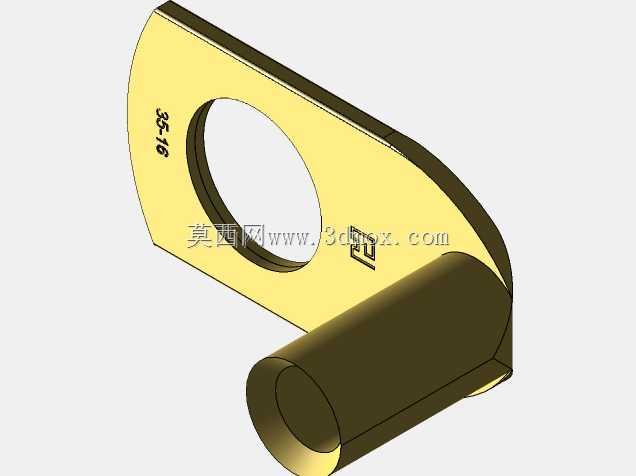

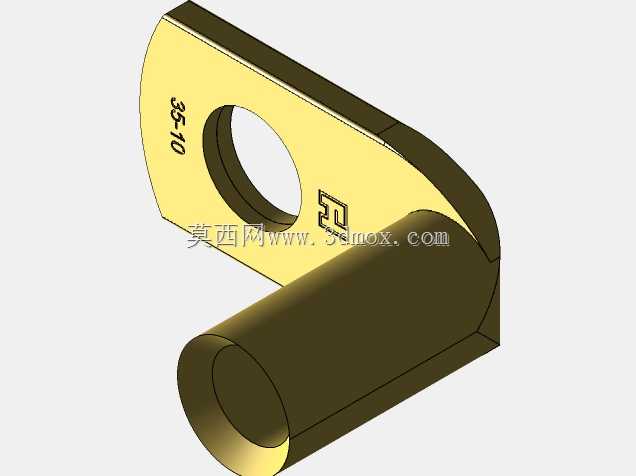

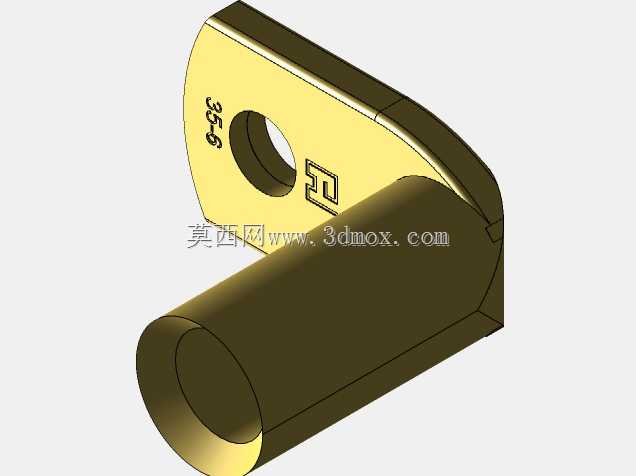

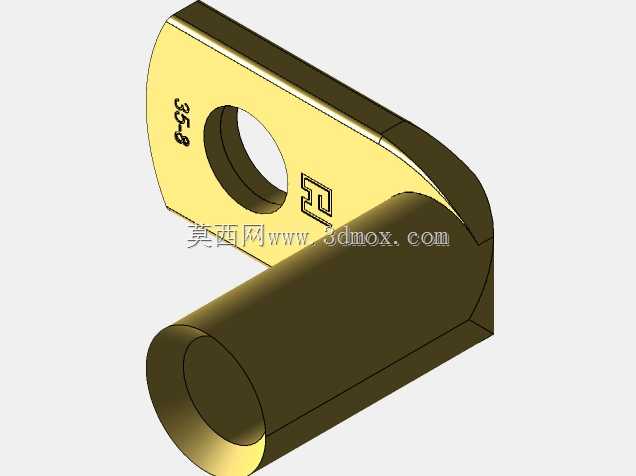

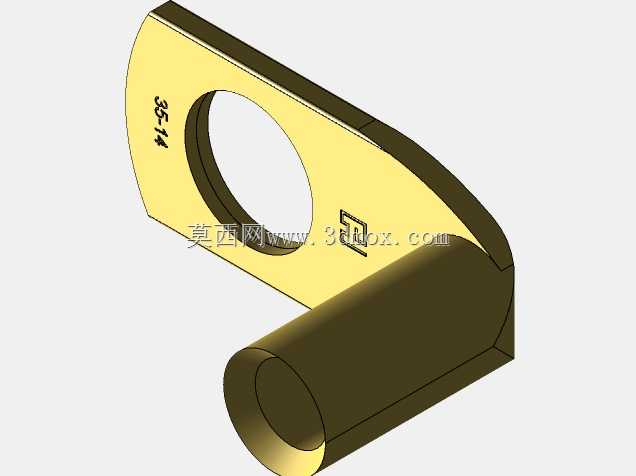

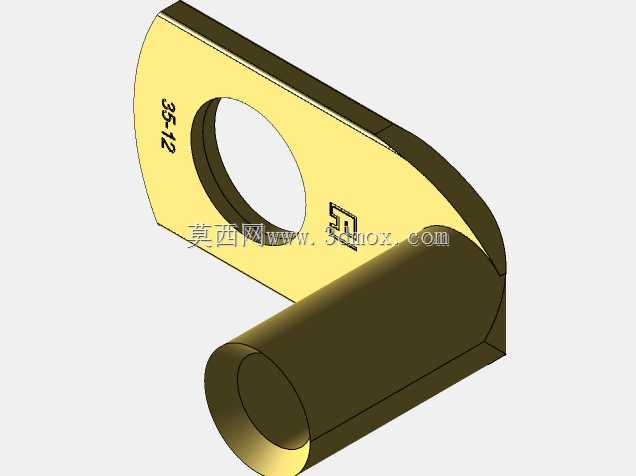

　　在高低压成套柜的母排转接区域，经常遇到电缆出线方向与螺栓紧固面垂直的紧凑布局，若使用直型管状端子，电缆会被迫形成小半径弯折，既损伤线芯又占用额外走线空间。90度折弯的铜管接线端子正是为这类场景设计，它把压接筒与固定片做成正交结构，让电缆沿平行于安装面的方向引出，同时固定片平贴在母排或设备接线座上，无需额外弯折导线即可完成连接。该系列端子针对35平方毫米导线设计，压接筒内径与多股铜丝绞合后的外径匹配，筒壁保留足够厚度以承受冷压变形，压接后不会出现开裂或回弹，能够长期维持接触压力。固定片上的通孔适配对应规格的紧固螺栓，孔边做了平整倒角，避免装配时划伤镀层或产生应力集中。折弯圆角经过控制，既不会因半径过小造成铜管内侧起皱、截面畸变，

　　也不会因半径过大浪费高度方向空间。从实际布线角度看，这类端子常见于变频器出线侧、PLC柜接地排、新能源设备内部功率回路以及机床电气安装板。在这些位置，线束往往要沿线槽贴近板件敷设，90度结构可以让导线自然顺入线槽，消除直端子带来的侧向翘起，降低线束与周边金属棱边摩擦的风险。端子表面通常做镀锡处理，以降低接触电阻并提升抗氧化能力，固定片底面平整，与母排贴合后接触面积充分，在额定载流工况下温升更易控制。结构建模时，需要先确定压接筒长度，该尺寸直接影响压接钳口的咬合道数和拉脱力；过短会导致压接后导线把持力不足，过长则浪费材料并增加相邻端子的干涉概率。固定片外形采用带圆弧过渡的扁平耳状，宽度略大于筒体外径，使折弯根部有连续的材料支撑，

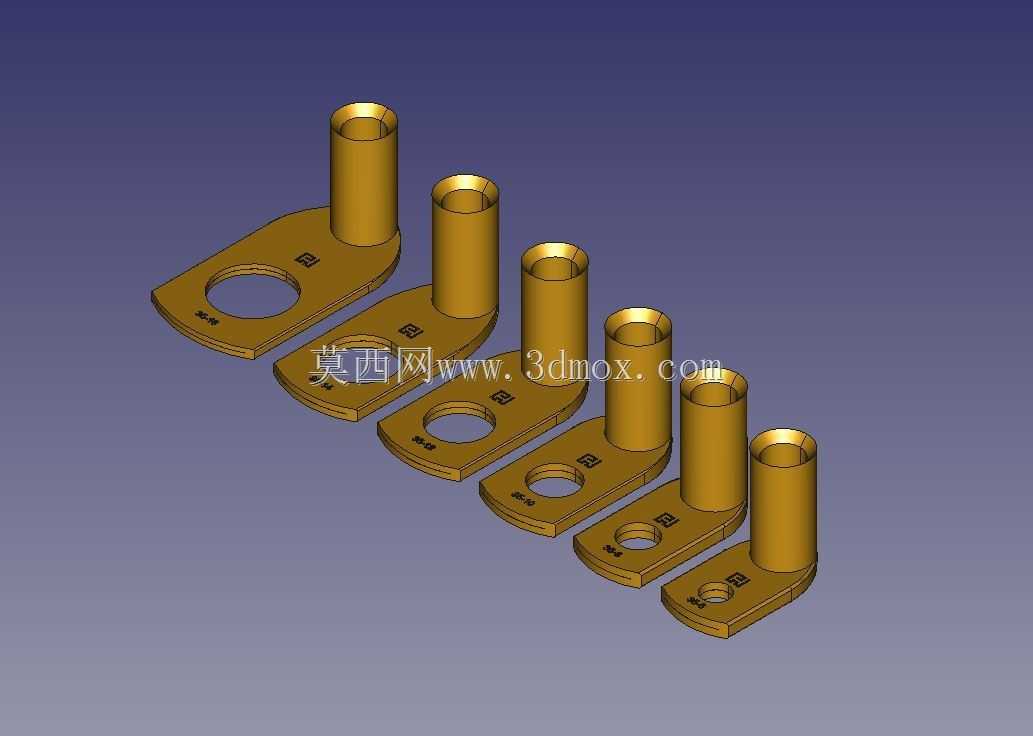

　　避免在振动工况下出现疲劳裂纹。安装孔中心到压接筒轴线的距离决定了扳手空间和与相邻元件的安全间隙，设计时要结合标准螺栓的套筒外径、母排孔距以及电气间隙综合校核。不同规格之间形成梯度，覆盖相邻导线截面，便于在同一母排上成排布置时保持统一的折弯高度与走线层次。模型中把同系列不同规格一并呈现，可直观对比固定片长度、孔径与筒高的变化关系。对结构工程师而言，这种参数化差异有助于在选型阶段判断成组装配后的外轮廓，提前发现端子与线槽、扎带、绝缘隔板之间的碰撞。压接筒端部的导入倒角也不可忽略，它能引导多股线芯顺利插入，减少散丝；筒口与固定片之间的折弯段保持圆顺，使电流路径平滑，避免局部电流密度过高。在电气连接可靠性验证中，

　　这类端子需要关注压接后的截面形状、拉脱力、温升以及短时短路电流下的热稳定性。三维设计阶段把这些几何约束落实到位，能够减少样机试装时的修配量。对现场装配人员来说，90度端子还改变了操作姿态：在深柜或靠墙设备中，螺栓可以从正面紧固，电缆从侧面引出，工具可达性明显优于需要在狭窄空间内弯折粗电缆的方案。固定片的平面度与孔位同轴度会直接影响装配效率，若板面翘曲或孔边毛刺过大，拧紧时端子会发生偏转，导致电缆根部承受附加弯矩。因此在建模与出图时，需要对贴合面提出平面度要求，对孔边去毛刺做出工艺说明，并控制折弯角度的公差，使成批安装后电缆走向一致、排布整齐。整体而言，该端子并非简单的折弯钣金件，而是兼顾导电截面、机械夹持、安装空间与现场工艺的电气连接件，其几何细节对成套设备的长期可靠性有直接影响。
