25平方毫米90度弯角铜接线端子

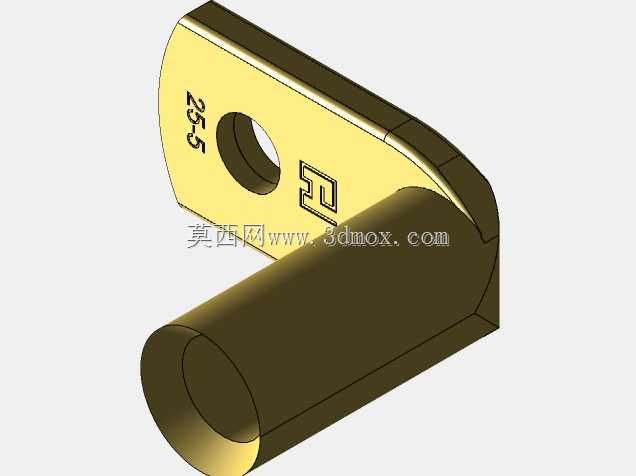

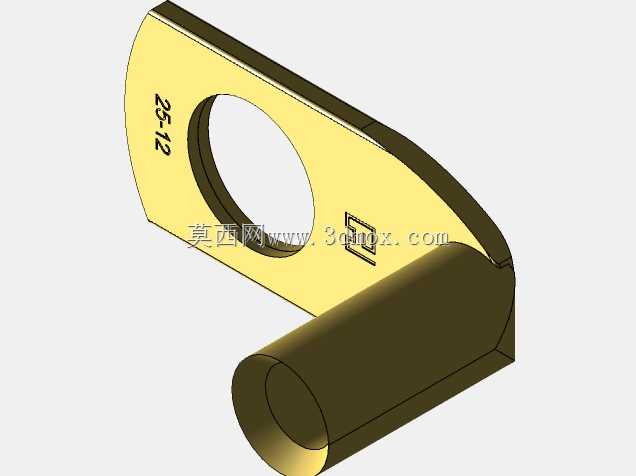

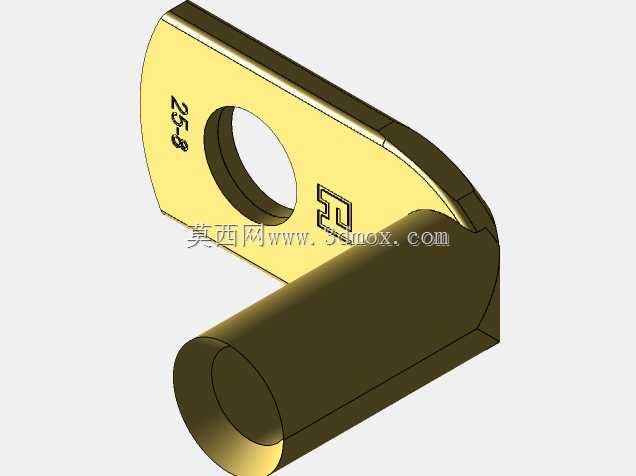

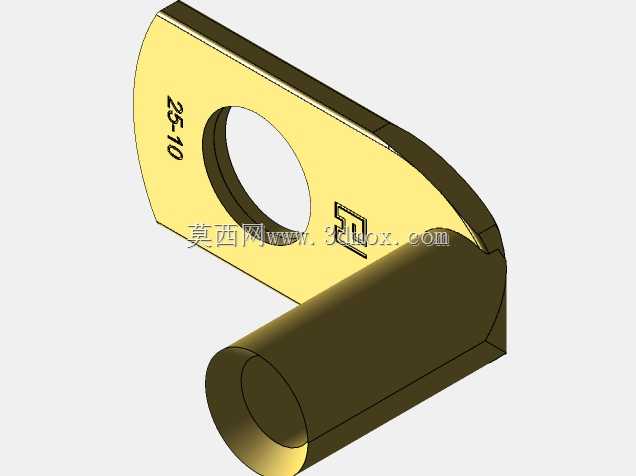

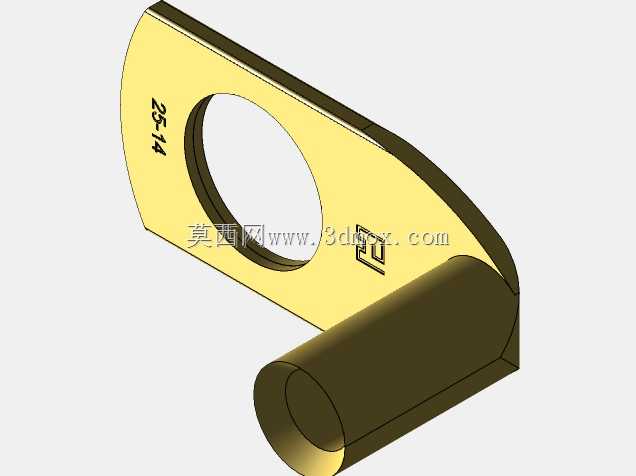

　　现场布线遇到设备端子排与电缆走向垂直、柜内走线半径受限、接线面紧贴侧壁的情况时，直型管状铜鼻往往需要硬掰电缆才能落位，既损伤线芯，又让螺栓紧固面产生附加应力。90度角式接线片的价值就在于把电缆出线方向从安装面法线方向转到平行方向，使压接后的导线顺着底板、梁架或线槽自然延伸，减少弯折死点。该系列模型覆盖25平方毫米截面，主体由扁平安装舌片和直立铜管两部分构成，舌片上开设螺栓过孔，用于穿过紧固件与母排、设备端子或接地座贴合；铜管部分用于套入剥除绝缘层的多股铜导线，再通过围压或点压实现机械抱紧与导电接触。从结构上看，平板与圆管的过渡区是应力最集中的位置，模型在根部保留了圆滑过渡和足够壁厚，避免压接或紧固时出现开裂。

　　直立段高度决定了电缆抬升距离，也影响相邻端子的安全间隙；舌片长度和宽度则受螺栓规格、平弹垫外径以及母排安装空间约束。实际选型时不能只看导线截面积，还要核对安装孔中心到板边的距离、紧固件直径、铜管内径与线芯外径的匹配关系，以及弯头方向是否对应现场走线。若铜管内径偏大，压接后导线容易松动、接触电阻升高；内径偏小，则多股线无法完全插入，造成有效导电面积不足。舌片安装面应保持平整，毛刺和翘曲会使螺栓压紧后局部点接触，长期通电发热。对于振动较大的设备，弯头结构能在一定程度上释放导线摆动带来的拉扯，但仍需配合线扎或支架固定，避免交变应力直接作用在压接区。三维建模时，圆管与平板的相贯区域需要重点处理，壁厚应沿过渡区连续变化，不能出现突变台阶；

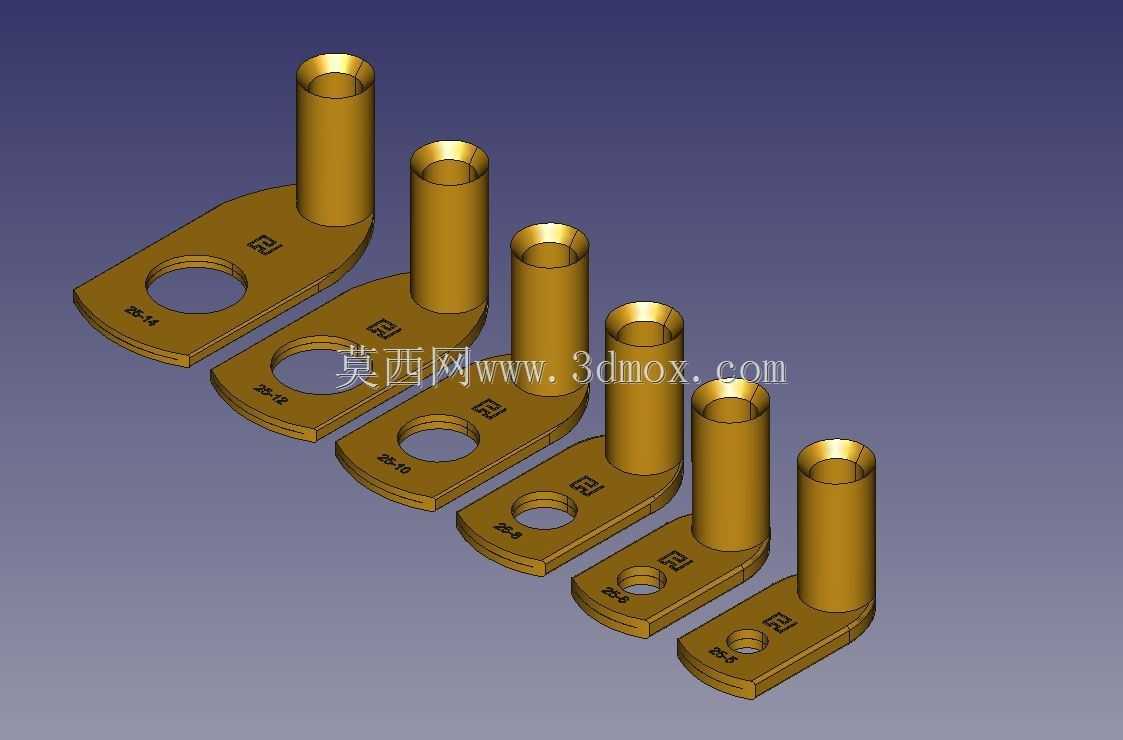

　　安装孔边缘可根据工艺增加微小倒角，既方便螺栓导入，也减少电镀或酸洗后的积液。不同规格在图中按尺寸递增排列，可直观对比舌片长度、管径和弯头高度的比例关系，用于建立系列化标准件库。这类零件常用于配电柜内部接地、电机接线盒、电源模块母排连接、蓄电池组汇流以及工业设备内部线束转接。在紧凑柜体中，弯头端子能让电缆贴近侧壁走线，降低柜门关闭时压线的风险；在自动化产线设备上，它可用于传感器执行器分线盒与动力电缆的可靠连接；在车辆和船舶电气改造中，也适合空间狭窄、无法容纳大弯曲半径的部位。导电性能依赖材料纯度和压接质量，结构设计则负责保证连接的几何稳定性。模型呈现的几何关系可直接用于干涉检查：把端子装入装配体后，能够验证螺栓头部是否与相邻元件碰撞、

　　电缆弯曲半径是否满足要求、扳手空间是否足够，以及多个端子叠装时的层间间隙。对于需要定制非标准孔距或特殊弯头方向的场景，可在该基础模型上调整舌片轮廓、孔位和管部高度，而不必从零开始重建。工程图中还应补充未注圆角、表面处理和压接位置参考线，使加工与装配要求一致。
