95平方双孔法兰式管型铜接线端子

　　这类双孔法兰式管型接线端子主要用于大截面电缆与设备母排、接线柱或配电箱体之间的可靠连接，常见于配电柜、变频驱动、电机接线盒、新能源储能、工业电源以及大功率设备内部线束汇流场景。与单孔压接端子相比，双孔固定结构在振动工况、热循环和长期通电条件下更稳定，能够降低单点松动带来的接触电阻升高、局部发热和电弧风险。

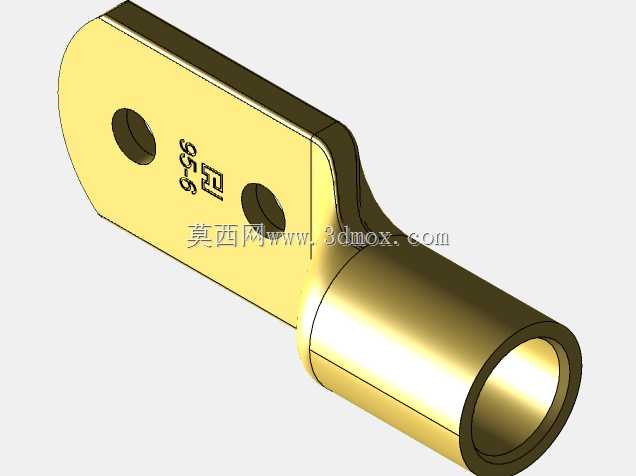

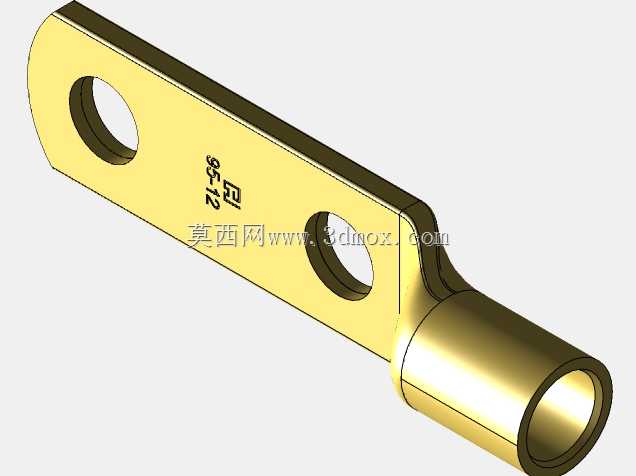

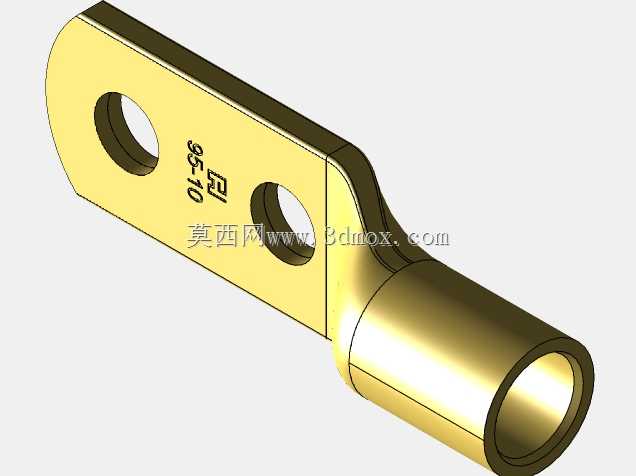

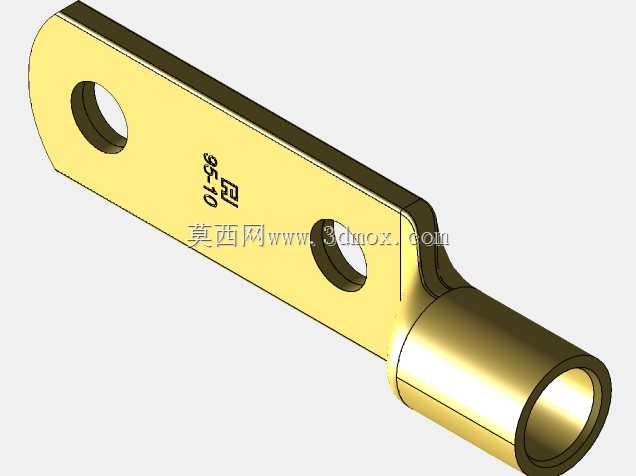

　　模型呈现的是适配95平方毫米电缆的管型端子，主体由压接筒和带两个安装孔的扁平法兰片组成。压接筒用于容纳剥除绝缘层后的铜导体，通过六角压接或模压方式实现机械抱紧与电气导通；法兰片则承担与安装面贴合、螺栓锁紧和电流扩散的作用。筒身与法兰片之间采用平滑过渡折弯，既保留材料连续纤维方向，也避免尖角造成应力集中。折弯区域在实际制造中通常需要控制圆角半径和厚度减薄率，防止冷作硬化后开裂。

　　从结构设计角度看，法兰片上的两个孔位决定了安装边界。双孔布置可限制端子绕螺栓轴线转动，使电缆出线方向在装配后保持固定，这对走线空间紧张的柜内布线尤其重要。孔距、孔径与螺栓规格需要匹配，既要保证装配时具有一定调整余量，又不能因间隙过大导致压紧后接触面积偏移。法兰面与压接筒轴线之间存在弯折角度，该角度用于补偿电缆进入方向与安装面之间的空间关系，使线束不必在端子根部强行弯折，从而减少导体断股和绝缘层应力。

　　端子表面通常做镀锡处理，模型中金黄色外观可用于表达铜材或镀层质感。镀锡层的作用不在于提高本体导电率，而在于抑制铜氧化、改善压接后的接触稳定性，并在一定程度上提升耐腐蚀能力。设计这类零件时，工程师需要同时考虑电气载流和机械强度：筒部内径要与电缆导体外径匹配，过松会造成压接不实，过紧则插入困难并可能切伤铜丝；法兰宽度需覆盖足够的接触区域，边缘到孔壁的距离也要满足紧固件承压和材料抗撕裂要求。

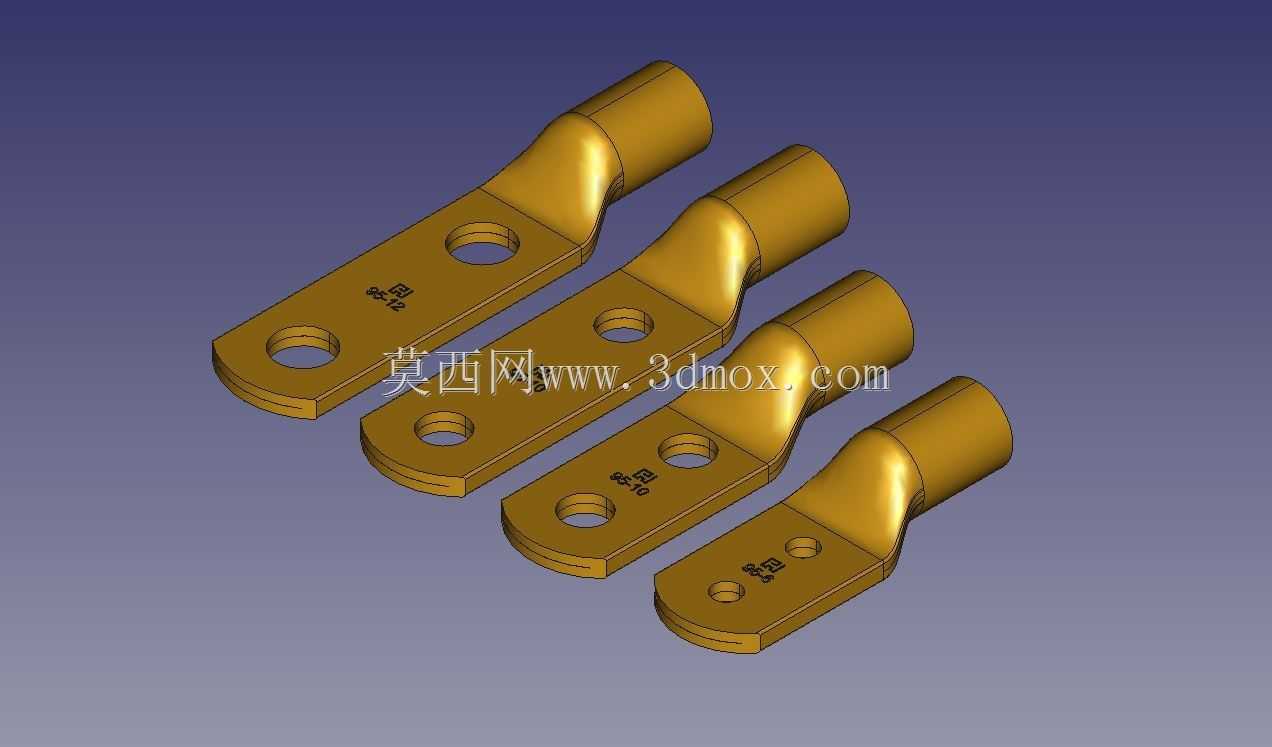

　　在三维建模过程中，这类零件适合采用实体建模方式完成。先根据铜带展开尺寸建立平板轮廓，再通过折弯、卷圆或抽壳形成压接筒，最后处理安装孔、倒角和过渡曲面。对于系列化设计，可将电缆截面积、孔径、孔距、筒长、板厚和折弯角设为关键参数，通过配置快速生成70平方、120平方等相邻规格。建模时需要特别注意折弯区的中性层偏移和卷圆接缝，若用于后续有限元分析，还应在孔边、折弯圆角和筒身过渡处保持连续几何，避免碎面影响网格质量。

　　实际选型时，不能只看电缆截面积。设备额定电流、环境温度、紧固件扭矩、镀层状态、母排表面粗糙度以及是否存在油污氧化层，都会影响最终温升。双孔法兰端子的优势在于把压接连接与螺栓连接分成两个功能区：筒部负责电缆导体的永久抱紧，法兰部负责可拆式母线接触。这样的分工使检修时可以松开螺栓更换设备，而不必破坏电缆压接点。对于存在冲击振动的设备，双孔结构还能分散锁紧力，减少法兰片在热胀冷缩过程中的微动磨损。

　　安装边界方面，端子装入后需要预留压接工具操作空间，尤其是筒部末端周围不能与相邻母排或线槽干涉。法兰片贴合面应平整，若母排表面有喷漆、氧化皮或翘曲，会显著增大接触电阻。螺栓锁紧时应按对角线顺序分次拧紧，并使用平垫、弹垫或防松螺母，具体取决于设备标准。电缆弯曲半径应从压接筒出口之后开始计算，不能让弯曲应力直接作用在筒口，否则长期运行后可能出现铜丝退出、压接区松弛等问题。

　　该模型可用于接线空间校核、柜内布线示意、工艺卡配图以及导电连接结构学习。它不是简单的片状冲压件，而是把载流、压接、锁紧、防转和走线导向集成在一个小型五金零件上。理解这些细节，有助于在设备设计阶段提前判断端子与母排、电缆、螺栓和绝缘距离之间的匹配关系，避免样机装配时才发现孔位干涉、筒长不足或折弯方向错误。
