双孔法兰管型电缆接线端子结构

　　该零件属于电力连接与设备布线中常用的压接式管型端子，主要用于70平方毫米电缆端部与母线排、接触器、断路器、变压器端子或接地排之间的可靠连接。与单孔端子相比，双法兰孔布置能够在振动、热循环或大电流工况下提供更稳定的压紧接触面，降低单点松动后接触电阻升高、局部发热和电弧烧蚀的风险。实际选型时，这类端子常见于配电柜内部母排转接、新能源设备动力回路、工业控制柜电源入口、电机接线盒以及需要重复拆装维护的导电连接位置。

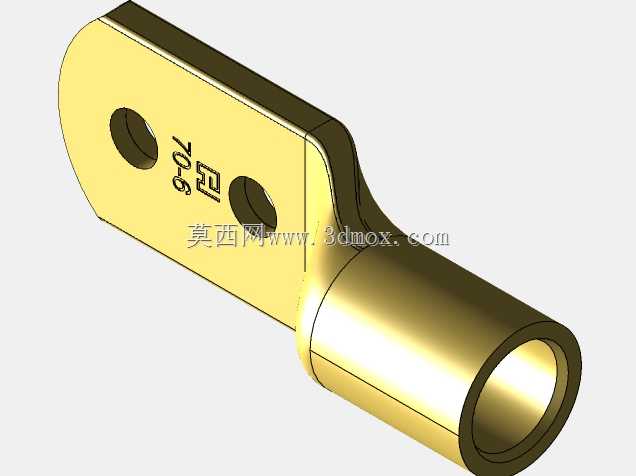

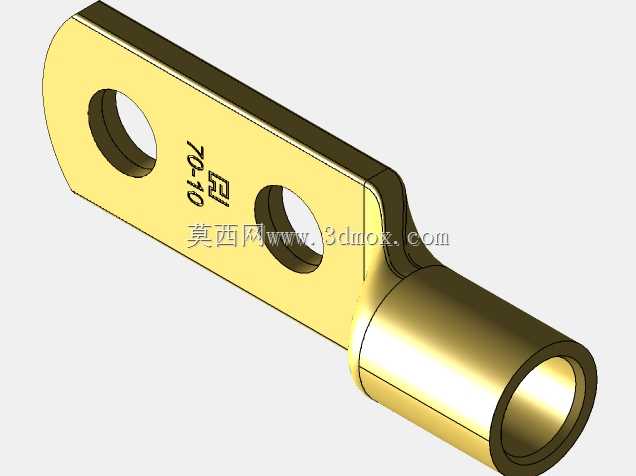

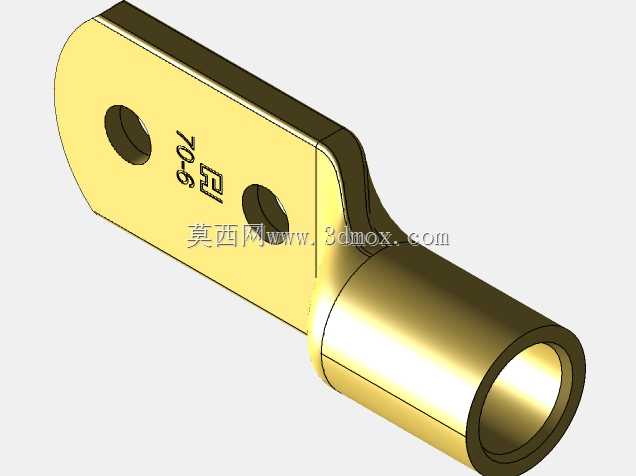

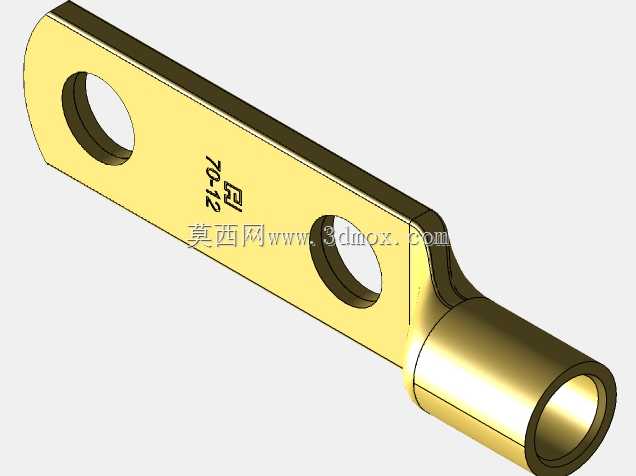

　　零件外形由圆筒压接段、过渡弯折区和扁平搭接翼板三部分组成。圆筒段用于套入剥除绝缘层后的电缆导体，通过液压钳或压模产生多点塑性变形，使铜壁与线芯形成紧密机械咬合；翼板上的两个安装孔用于穿过螺栓并压紧到对接面上。弯折区并非简单直角转折，而是采用圆滑过渡，目的是在电缆出线方向与安装面存在夹角时减少应力集中，避免压接后根部因弯折、拉扯或振动产生裂纹。对于现场布线而言，这种成型角度能够让电缆走向更顺直，减少额外弯线造成的导体损伤。

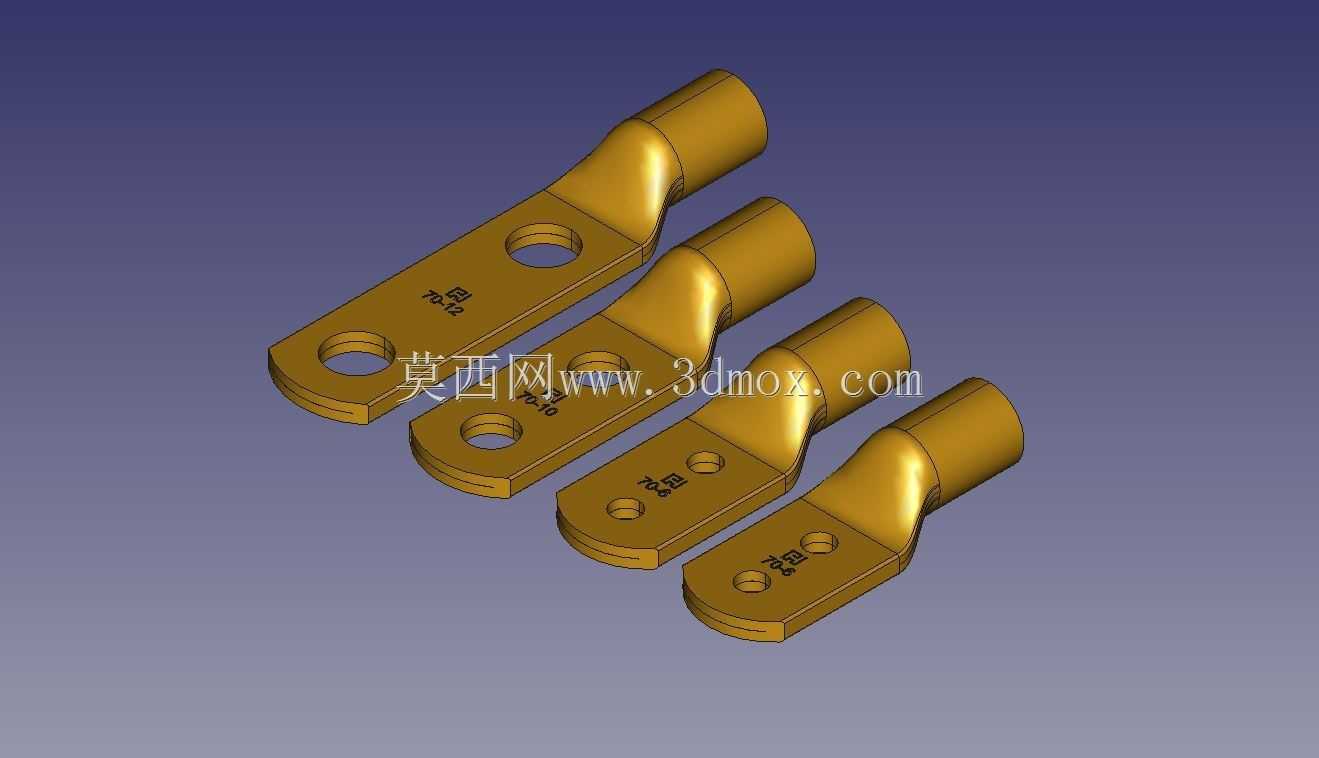

　　从结构设计角度看，翼板两孔的中心距、孔径与板厚需要协同确定。孔径过大虽然便于吸收安装误差，但会减小有效导电接触面积；孔径过小则对螺栓位置和母排加工精度要求过高。双孔间距应保证两个螺栓压紧区互不重叠，同时让翼板边缘到孔边保留足够宽度，以承受拧紧扭矩和短路时的电动力。圆筒内径需与电缆导体外径匹配，过松会造成压接变形不足，过紧则插入困难并可能切伤线芯。筒壁厚度也要兼顾压接充型能力和通流截面，太薄容易在压接时开裂，太厚则压接钳负荷增大且现场施工不便。

　　安装边界方面，模型需要关注的不只是端子本体长度，还包括压接后电缆的最小弯曲半径、螺栓头或螺母所需的扳手空间，以及翼板贴合面与相邻相序之间的电气间隙。双孔固定意味着对接母排上的孔位必须保持一致，若孔距偏差过大，强行落栓会使翼板产生附加内应力，运行中受热胀冷缩影响更容易松动。搭接面应平整、无明显毛刺和氧化层；在铜铝过渡场合，还需配合镀层或过渡垫片，避免不同金属直接接触产生电化学腐蚀。

　　功能特性上，该类端子承担导电、定位和防松三重作用。圆筒段通过压接保持电缆导体不松散，翼板通过螺栓预紧提供低电阻接触路径，双孔结构则限制端子绕单个螺栓转动。大电流通过时，发热主要集中在压接区和搭接区，因此翼板与母排之间的实际贴合面积比外观尺寸更关键。若表面翘曲、压接偏斜或螺栓扭矩不一致，即使零件尺寸合格，也会形成局部高阻区。

　　建模时应先按导体规格确定筒体内径和壁厚，再依据螺栓规格确定孔径、孔边距及两孔中心距。弯折段需保持相邻曲面连续，压接段端部可设置轻微导入倒角，便于电缆穿入。翼板表面的标识区域可用于压印规格、批号或相位信息，但不应削弱关键截面。若用于仿真，可分别考察压接后的接触压力、螺栓预紧下的翼板应力以及通流时的温度分布；若用于加工出图，则应明确未注圆角、孔位公差和贴合面平面度要求。

　　现场使用中，压接位置通常应位于圆筒有效长度范围内，压痕数量和深度需符合对应模具规范。压接完成后，导体不应从筒口明显脱出，翼板贴合面也不应因压接受力而翘曲。双孔端子在装配时宜按交叉顺序逐步拧紧螺栓，使两片金属接触面均匀贴合，而不是一次将单颗螺栓锁死。对于长期运行设备，维护检查的重点正是翼板变色、螺栓松动、压接根部裂纹和绝缘回缩等迹象。

　　该结构看似简单，却同时涉及导电截面、机械夹持、安装公差和热变形补偿。把圆筒、弯颈和双孔翼板作为一个整体来设计，才能在有限安装空间内实现低电阻连接、足够拉脱力和便于维护的综合效果。
