50平方双孔法兰铜接线端子结构

　　该零件属于大截面电缆端部压接连接件，常见于配电柜母排连接、新能源储能线束、工业电机电源接线、接地系统以及大功率设备内部走线。其作用是把50mm²规格的多股铜导线可靠收拢并压接成一个具有确定安装孔位的刚性端头，再通过螺栓固定到铜排、端子台或设备接线面上，降低接触电阻，避免散丝、虚接和长期振动后松脱。

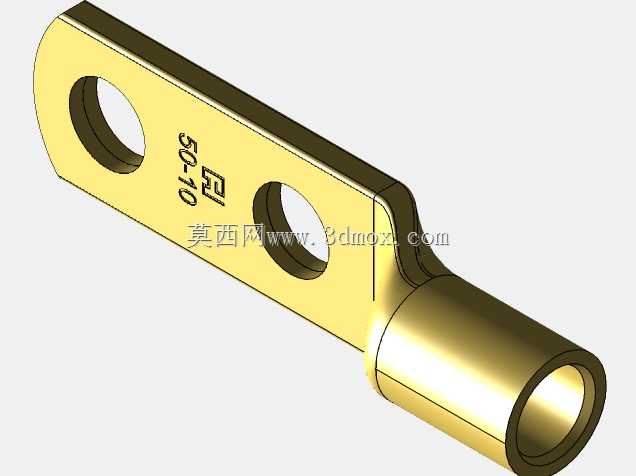

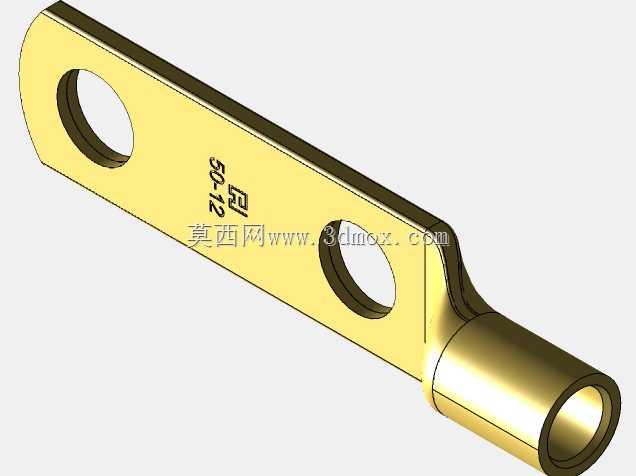

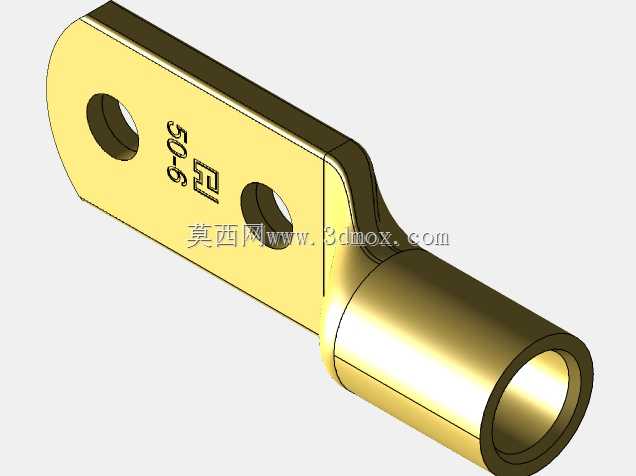

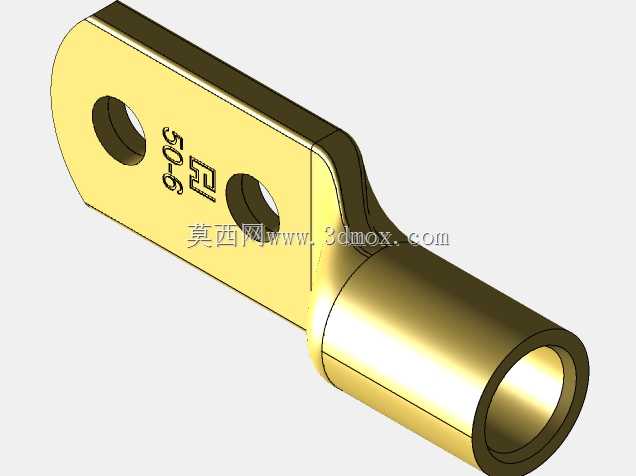

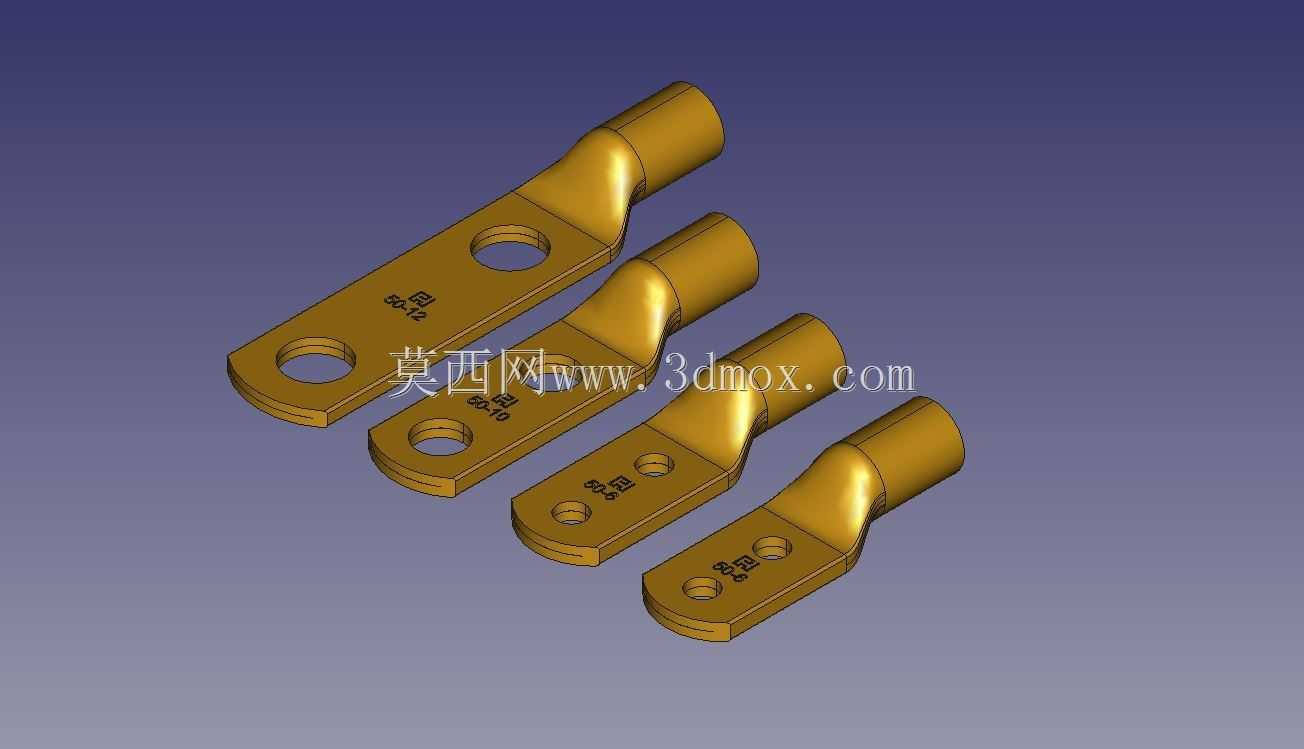

　　从结构上看，模型由圆筒形压接段和扁平搭接片两部分组成。圆筒段用于套入剥除绝缘层的电缆导体，压接后产生塑性变形，与铜线形成机械咬合和导电通路；扁平段则承担与安装面贴合、传力和定位功能。图中系列件均采用双孔布置，相比单孔端子，双法兰孔在通过螺栓紧固后能够限制端子绕单个紧固件旋转，抗振动能力更强，接触压力分布也更均匀，适合电流较大、维护周期较长或存在设备启停冲击的场合。

　　设计这类零件时，首先要确定导体截面与筒体内径的匹配关系。内径过小会造成穿线困难，压接时端部容易开裂；内径过大则压接压缩比不足，导线与筒壁之间残留间隙，运行中可能发热氧化。筒体长度需要兼顾压接钳口工作范围和拉脱力要求，既要保证压痕完整覆盖导体，又不能过度占用柜内走线空间。扁平段厚度通常根据额定电流、短路热稳定和螺栓预紧力综合确定，过薄会在紧固时翘曲，过厚则浪费材料并增加折弯成形难度。

　　双孔中心距是安装边界中的关键尺寸。它必须与目标母排孔距、螺栓规格以及紧固件垫圈外径相协调，保证两个螺栓能够独立施加预紧力而不互相干涉。孔边到板边的距离也不能过小，否则在压接、搬运和紧固过程中孔口容易产生裂纹或局部塌陷。模型中扁平段与圆筒段之间采用平滑过渡折弯，这种过渡能够分散电缆弯折时产生的应力，避免在截面突变处形成疲劳薄弱点。折弯角度和偏置高度则决定了端子装配后是否能够自然贴合安装面，若强行掰正安装，会在接触面产生附加间隙，导致有效导电面积减小。

　　外形尺寸方面，50mm²级端子的总体长度、板宽和筒径都处于手工可操作范围，但在密集母排区域仍需关注相邻相之间的电气间隙。双孔端子比单孔端子占用更大的平面面积，选型时不能只看导线截面，还要核对母排孔位、螺栓头高度、热缩护套厚度以及接线后弯曲半径。对于柜内多层母排并排布置的情况，圆筒压接段的朝向会影响电缆出线方向；若模型提供统一折弯方向，可在布线前预判是否需要左右镜像件，减少现场修配。

　　从三维建模角度看，该类零件适合用参数化方式建立。圆筒内径、壁厚、压接长度、板宽、板厚、孔径、孔距、折弯半径和折弯高度均可作为驱动尺寸，形成同一系列不同截面的快速派生模型。建模时应注意折弯区材料中性层偏移，不能简单用直角实体拼接，否则展开长度和实际冲压毛坯会产生偏差。孔位处应保留合理倒角，既能去除锐边保护操作人员，也可避免热缩管或绝缘护套被割伤。压接段外表面通常不需要复杂装饰，但在工程图中应明确压接区域、压痕数量和推荐压接模具，以指导线束车间作业。

　　实际使用中，这类端子的性能不只取决于几何形状。铜材牌号、镀层、表面平整度和螺栓紧固力矩都会影响最终接触状态。三维结构设计需要为这些工艺因素留出边界：搭接面应尽量平整，减少翘曲；孔位公差要保证螺栓顺利穿入；圆筒端部可设置轻微导入角，便于穿线；压接后圆筒会发生多边形变形，因此模型在装配校核时应把压接后的外形包络考虑进去，而不是仅按理想圆柱体验证空间。

　　在设备维护场景中，双孔法兰端子还具有便于复检的特点。两个紧固件形成稳定连接，日常红外测温时接触区位置固定，更容易发现局部过热。对于需要频繁拆装的试验台、电源柜或工艺设备，这种结构比焊接式端头更便于更换电缆，也比单孔端子更能耐受反复接线造成的位置偏移。

　　总体而言，该模型的价值在于以清晰实体表达了大截面电缆端头从导线压接到螺栓固定的完整传力路径。结构设计围绕导电可靠性、安装稳定性和现场可制造性展开，尺寸边界集中在筒径、板厚、双孔孔距和折弯高度上。对结构工程师而言，它可直接用于母排布局校核、线束路径检查和紧固件干涉分析；对电气选型人员而言，则可据此判断端子与电缆截面、母排孔位及柜内空间的匹配程度。
