35平方双孔弯管式铜接线端子结构

　　现场布线时，35平方毫米电缆在配电箱、母线排、变频器或传感器接线位附近，经常遇到安装面与线缆走向不在同一直线的问题。若强行掰动硬铜线芯，端子贴合面会翘起，螺栓预紧后局部应力集中，长期受振动和热胀冷缩影响，接触电阻会逐渐升高。这个弯管式双孔接线端子正是为这类受限空间准备的，它把压接筒与平板接触面做成带折角的过渡形态，让电缆从侧面或斜向进入，而接触面仍能平整贴在安装面上。

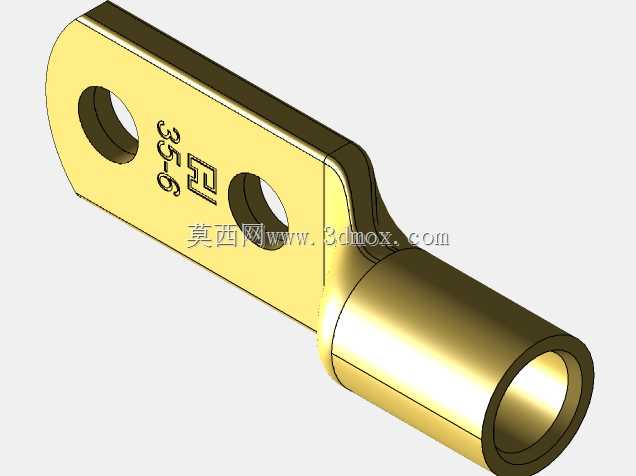

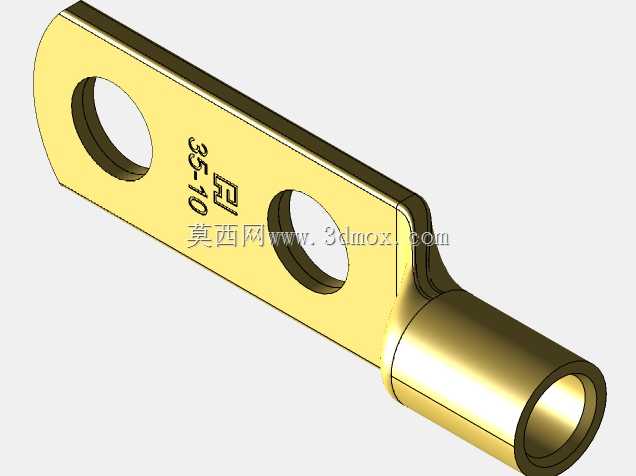

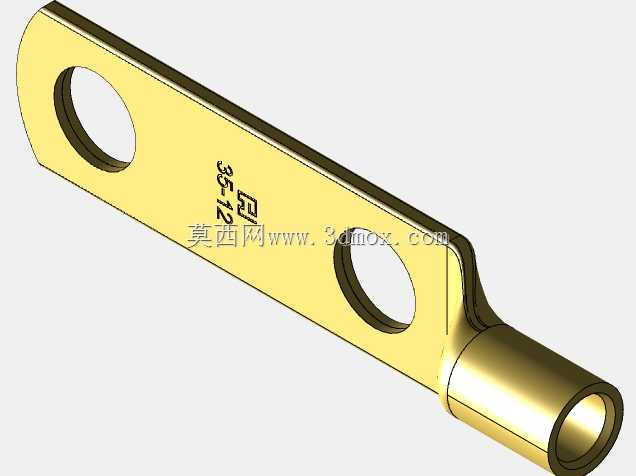

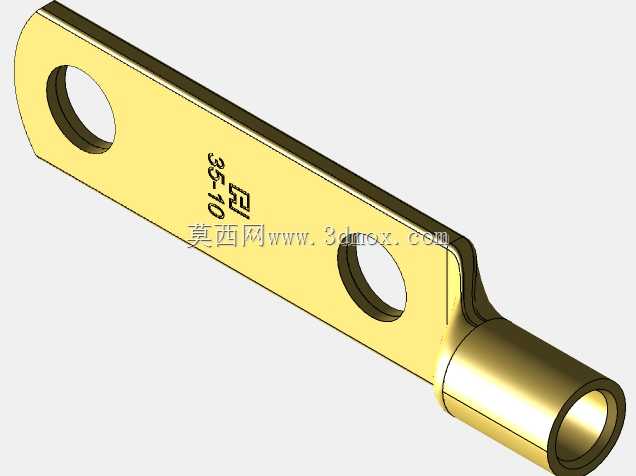

　　从结构上看，模型包含一组同规格、不同孔距的端子，主体由压接圆筒、弯折颈部和双孔平板组成。圆筒用于套入剥除绝缘层的35平方毫米导体，通过冷压或钎压形成可靠机械握持；平板上的两个通孔用于穿过紧固件，把端子锁定在接线座上。相比单孔端子，双孔布置能抑制端子绕螺栓转动，尤其在多根线束捆扎、设备运输振动或维护插拔相邻接头时，接触面不会发生偏移。

　　设计这类零件时，首先要确定的是导体截面与压接筒内径的匹配关系。筒壁过薄会在压接时开裂，过厚则压模闭合后导体变形不足，握持力和导电面积都不稳定。弯折段需要保留足够圆角，避免铜材在冲压成形时产生微裂纹；同时弯折高度不能只按理想直线尺寸标注，还要考虑电缆最小弯曲半径和接线盒内部净空。平板宽度应略大于压接筒外径，使两侧留有足够承压边；孔边到板边的距离也要满足紧固件垫圈不悬空的要求。

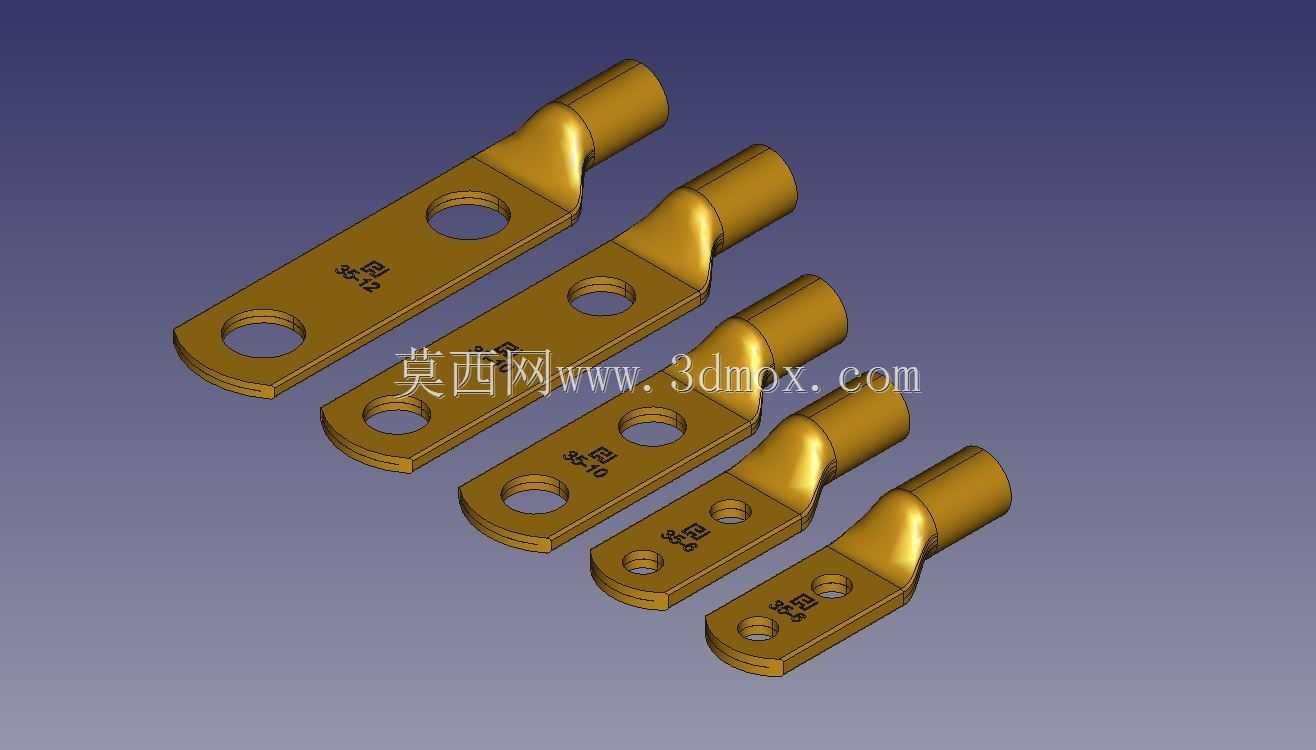

　　不同孔距版本对应不同安装边界。较小孔距适合紧凑型端子排，两个螺栓中心距短，占用母线排面积小；较大孔距则用于厚垫圈、防松垫片或跨距较大的接线面，能提高抗翻转能力。选型时不能只看电缆截面，还要核对安装面孔位、螺栓规格、垫圈外径以及相邻端子之间的电气间隙。若端子排上同时布置多相电缆，弯折方向必须统一规划，避免一个端子的弯颈伸入另一个端子的安全距离内。

　　接触面的平面度直接影响导电性能。模型中平板底面应保持平整，压接后不能因圆筒收缩而把板面拉成弧形。实际加工中，通常会在冲压、退火和表面处理后控制平面度，并在安装面做镀锡或镀层保护，降低氧化带来的接触电阻。弯折颈部是应力集中区，过线槽、圆角和板厚过渡都要圆滑处理；当设备承受振动时，颈部不能出现明显颤动，否则裂纹会从孔边或弯角处萌生。

　　在三维建模阶段，这类零件适合用参数化方式建立：先以电缆外径确定压接筒内径和壁厚，再由螺栓规格确定通孔直径、沉孔或倒角，随后调整弯折角、平板长度和双孔中心距。把不同孔距做成配置或系列零件，可以快速检查它们在同一装配体中的干涉情况。装配验证时，应把电缆模型按真实弯曲半径接入，观察端子是否与盒壁、线槽、护罩或相邻元件冲突；还要模拟螺栓装入路径，确认工具空间是否足够。

　　从使用场景看，这类端子常见于控制柜内部接地、动力回路转接、传感器供电分支以及设备外部电缆引入。它不是简单的一块铜片，而是导电截面、机械握持、安装定位和空间避让共同约束下的连接件。工程图中除了外形尺寸，还应明确压接筒长度、弯折角、孔距公差、板厚和表面要求；若用于大电流回路，还要结合材质电阻率和温升限值校核接触面积。

　　安装时，压接位置应位于圆筒有效长度内，压痕数量和深度符合对应模具要求，不能让导体露出过长，也不能把绝缘层压入筒内。双孔固定应采用交替逐步拧紧的方式，使平板均匀贴合；若使用弹垫或防松垫圈，垫圈不得切入导电面。维护中若发现端子变色、镀层烧蚀或弯颈松动，说明接触压力或载流能力已经异常，需要重新处理端面并更换匹配端子。

　　这个模型的价值在于把容易被忽视的接线细节具体化：不同孔距版本可以直接用于布局比对，弯颈结构能够帮助设计者判断线缆走向，平板与圆筒的过渡则提示了压接和强度校核要点。对结构工程师来说，把这类小尺寸连接件提前放进三维装配中，往往能在样机阶段避免大量返工。
