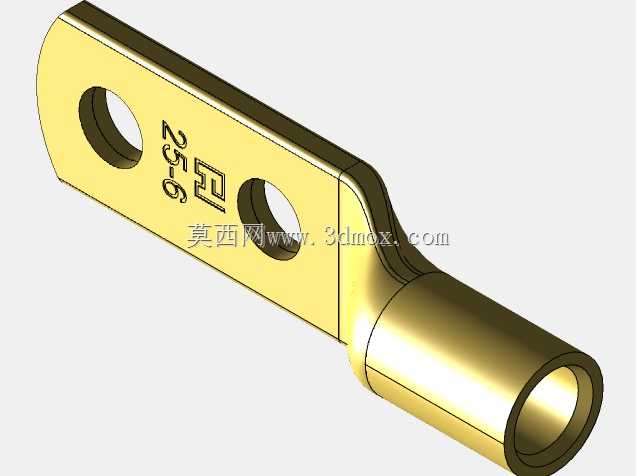

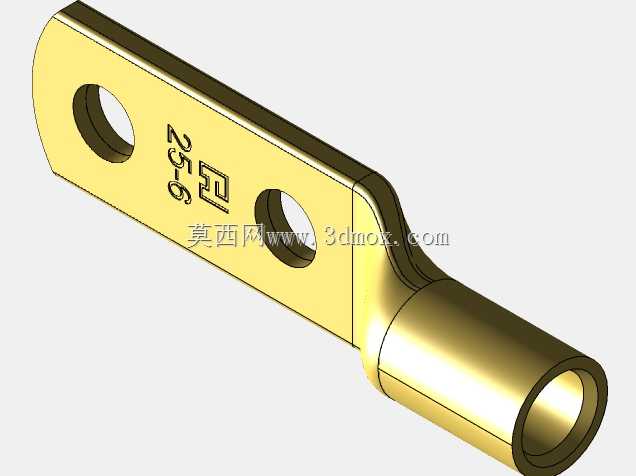

25平方双孔法兰式管型铜接线端子

　　该零件属于电气连接系统中的压接式铜接线端子，俗称铜鼻子或管型线耳，主要用于25mm²截面电缆与设备母排、接线柱、断路器端子或接地排之间的可靠导通。与单孔端子相比，双法兰孔结构在振动设备、轨道交通、配电柜、电机引出线、新能源电池包和工程机械线束中更具优势：两个安装点能够分散接触压力，降低单颗螺栓松动后完全断电的风险，同时在大电流通过时提供更稳定的接触面，减少局部发热和电弧隐患。

　　从实际布线角度看，这类端子通常配合铜垫圈、弹垫和规定扭矩的螺栓使用。圆筒段用于套入剥除绝缘层的电缆导体，经六角压接或模压后形成机械抱紧与导电结合；平板段则承担与安装基面贴合的功能。双孔布置使端子在受到侧向拉扯、热胀冷缩循环或设备运行振动时，不会像单孔结构那样绕螺栓转动，能够保持电缆出线方向稳定，避免相邻端子之间的安全距离被压缩。

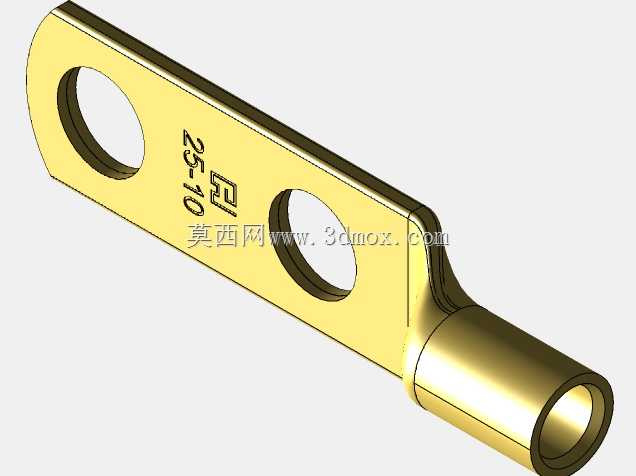

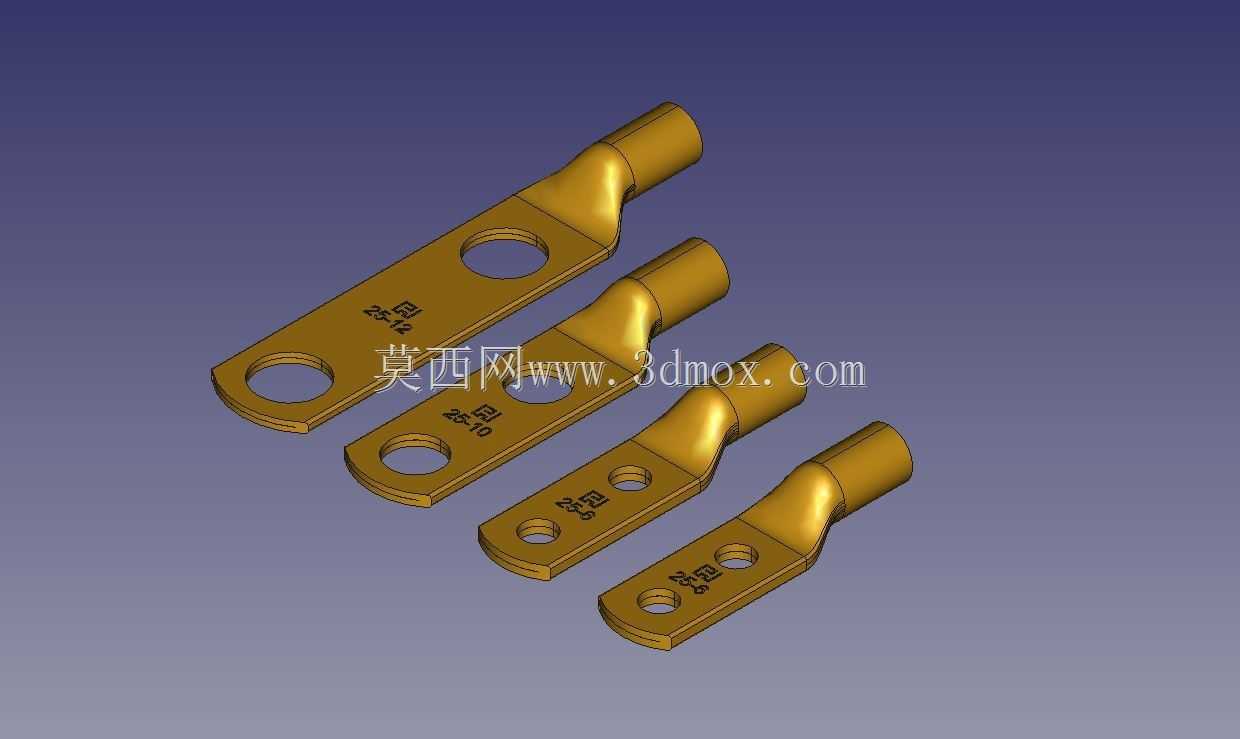

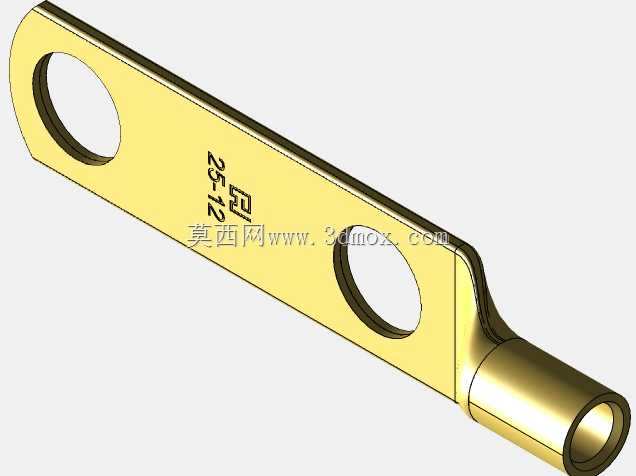

　　模型呈现了同系列不同长度与孔距的规格变化，这一点在成套柜布线中很有意义。不同孔距对应不同母排螺孔中心距，也影响端子与绝缘隔板、壳体边缘的安全间隙。较短规格适合空间紧凑的接线盒，较长规格则便于跨接或避让相邻元件。建模时将圆筒压接区、过渡弯曲区和平板安装区分开处理，能够准确反映冲压、折弯和钻孔后的几何关系，也便于在装配中检查电缆弯曲半径、螺栓套筒操作空间以及端子之间的电气间隙。

　　结构设计上，平板与圆筒之间采用平滑过渡，目的是降低电流密度突变和应力集中。若过渡区过陡，压接后容易在根部形成裂纹，长期受振动时还会造成断裂；若平板过长，则浪费材料并增加占用空间。双孔中心距需要兼顾标准螺栓规格和母排孔位，孔径通常略大于螺栓直径，以补偿加工误差并保证装配便利性，但间隙不能过大，否则会减少有效接触面积并导致压紧时端子偏移。

　　安装边界方面，需要重点关注平板厚度、孔径、孔距、圆筒内径和总长度。平板厚度决定压紧后的承载能力和接触刚性；圆筒内径必须与25mm²电缆导体外径匹配，过大压接不实，过小则穿线困难；总长度和折弯高度决定端子在柜内的投影范围，直接关系到相间距离、对地距离以及线束走向。三维建模时保留这些真实边界，可用于干涉检查、线束模拟和工艺文件编制，而不是仅仅作为外观件展示。

　　在工程应用中，这类导电件的表面通常做镀锡处理，以降低接触电阻并提高抗氧化能力。模型中的金色外观可用于表达铜材或镀层效果，但结构设计的核心并不在颜色，而在压接区长度、平板平面度、孔位同轴度和弯曲角度。压接区需要有足够长度容纳规定数量的压痕，弯曲角度则影响电缆引出后是否与相邻部件摩擦。对于需要通过大电流的回路，工程师还会结合材质电阻率、接触面积和环境温升校核端子承载能力。

　　从制造视角看，该零件一般由铜管或铜带经下料、压扁、冲孔、折弯、清洗和镀锡等工序完成。双孔端子对孔距一致性要求较高，因为孔位偏差会直接造成装配困难；折弯区的圆角也需要控制，过小会损伤材料纤维，过大则影响贴合。三维模型把这些特征完整表达后，可直接用于模具方案讨论、夹具设计和检具尺寸确认。

　　在设备选型阶段，结构工程师不能只看导线截面，还要看安装面形式、螺栓规格、振动等级和维护空间。双孔法兰端子适合需要防转和冗余固定的位置，但在狭小空间内也可能因为孔距限制而无法使用。通过三维装配，可以提前判断端子是否与电缆护套、热缩管、绝缘隔板或紧固件发生干涉，并验证扳手是否能够到达螺栓位置。

　　总体而言，该模型的价值在于把一个看似简单的电气连接件还原为具有明确安装关系和导电功能的工程零件。它既体现了压接端子的基本结构逻辑，也展示了双孔固定在可靠性要求较高场景中的适用性。对于从事配电柜、电机接线、电池系统、设备线束和通用五金设计的人员来说，这类模型可作为端子选型、空间校核和导电连接结构设计的参考基础。
