双孔法兰压接铜管端子结构设计

　　这类双孔法兰压接铜管端子，常见于配电柜母排连接、电机引出线接续、新能源动力线束、工业控制箱接地与大电流回路中。与单孔圆形裸端子相比，双法兰孔结构的核心价值在于提高接触可靠性：当设备运行中存在振动、热胀冷缩或维护拆装时，两个紧固点能够分散接触面应力，降低端子绕螺栓转动、局部翘曲和接触电阻升高的风险。对于需要长期通过较大电流的回路，仅靠单螺栓压紧往往会在孔周形成环形应力集中，板片边缘容易翘起；双孔布置则把压紧力沿端子长度方向展开，使铜片与母排贴合更稳定。

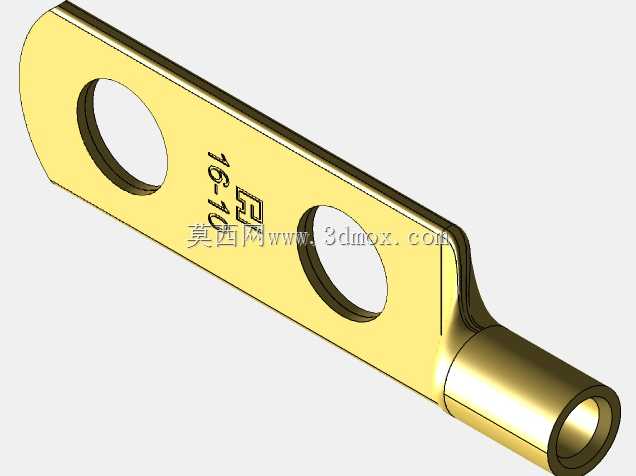

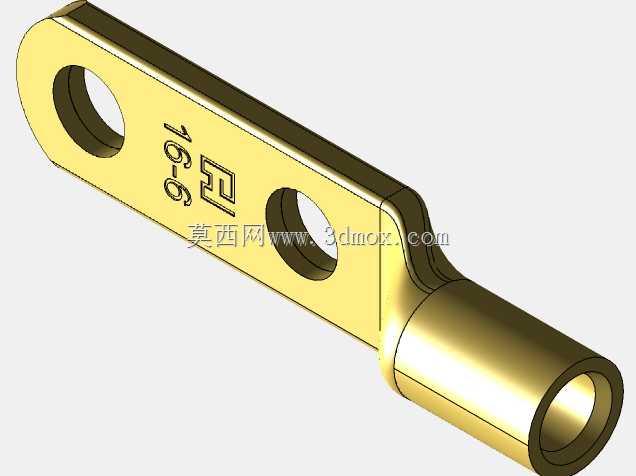

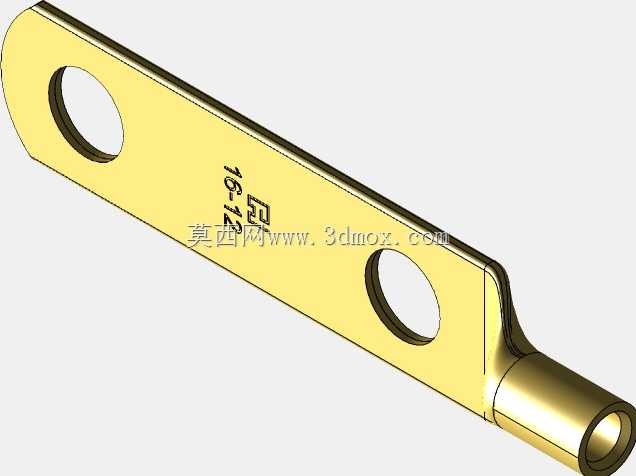

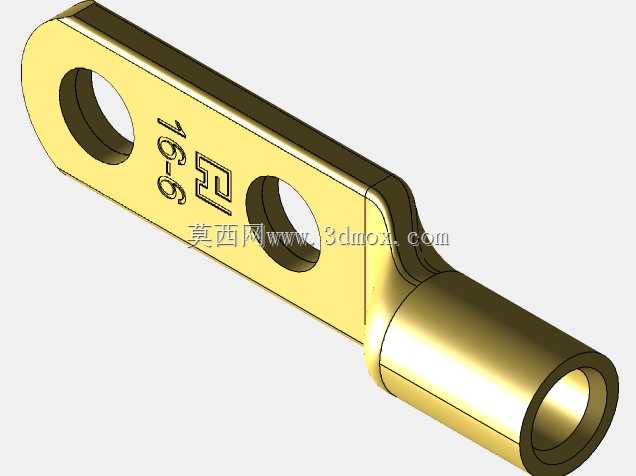

　　模型所呈现的是一组同系列不同规格的管压式端子，主体由扁平连接段和管状压接段组成。扁平段开有两个同轴布置的安装孔，用于穿过螺栓或螺钉固定到母排、接线座或设备端子台上；管状段用于插入剥除绝缘层的电缆导体，随后通过六边形或围压模具完成压接。压接后铜管发生塑性变形，与多股铜线之间形成机械咬合和导电接触面，既承担拉力，又保证电流传输。端部过渡区采用圆弧收口和逐渐变宽的翼片，能够减少电缆弯折处的应力突变，避免导体在管口位置被硬棱切断。

　　从结构设计角度看，这类零件看似简单，但尺寸链需要同时兼顾电气间隙、爬电距离、螺栓规格、压接钳口范围和电缆外径。扁平段宽度不能无限制增大，否则会侵占相邻端子的安装空间；厚度也不能只按载流量表选取，还要考虑压接后整体刚性。若板片过薄，螺栓锁紧时容易凹陷，长期运行后预紧力衰减；若过厚，则材料成本上升，且弯折成形困难。管状段内径必须与电缆导体截面匹配，过大则压接不实，过小则电缆插入困难。模型中不同长度规格对应不同线径和法兰孔距，选型时不能只看导体截面，还要核对安装面边界。

　　实际安装边界主要由孔中心距、孔径、板宽、管长和总高决定。孔中心距决定母排上两个螺栓的排布密度；孔径决定可配合的螺栓直径以及是否允许加装平垫、弹垫；板宽决定相邻相之间的安全距离；管长决定压接道次和压接位置；总高则影响线束走向和护罩封闭。在紧凑柜体内，端子尾部压接后还会套热缩管或绝缘护套，因此三维布局时不能只测量裸件外形，必须预留绝缘层厚度和扳手操作空间。若多个端子并排安装，还需核对螺栓头、螺母与相邻端子边缘是否干涉。

　　设计这类端子模型时，通常先确定目标电缆截面和紧固螺栓规格，再反推铜管内径、壁厚、扁平段展开宽度和孔位。管状段到扁平段的过渡是建模难点：既要保证材料在冲压成形中连续，又要避免局部变薄开裂。工程上常通过圆滑肩部、对称翼片和逐步展宽来控制金属流动。双孔区域需要保留足够宽的导电截面，孔边到外缘的距离不能过小，否则锁紧时边缘易撕裂；孔与孔之间的桥宽也需满足载流和强度要求。表面若做镀锡处理，可抗氧化并降低接触电阻，但三维结构本身仍需保证贴合面平整，镀层不能弥补翘曲缺陷。

　　在设备选型中，这类端子适用于需要可拆卸连接的大电流部位。它不像焊接接头那样难以拆修，也不像弹片接线那样受线径和振动限制；压接后再用螺栓固定，兼顾了生产效率与维护便利性。对于电机、变压器、开关柜、蓄电池组、充电桩和工业电源等产品，端子的可靠性直接影响温升和故障概率。若接触面偏斜或压接不饱满，电流会集中在局部区域，长期发热后氧化加剧，最终可能导致烧蚀。因此，在结构评审时，除了看三维外观，更应关注压接区长度是否足够、法兰面是否平直、孔位是否与标准母排兼容，以及端子在最粗电缆和最大垫片条件下是否仍能装入目标空间。

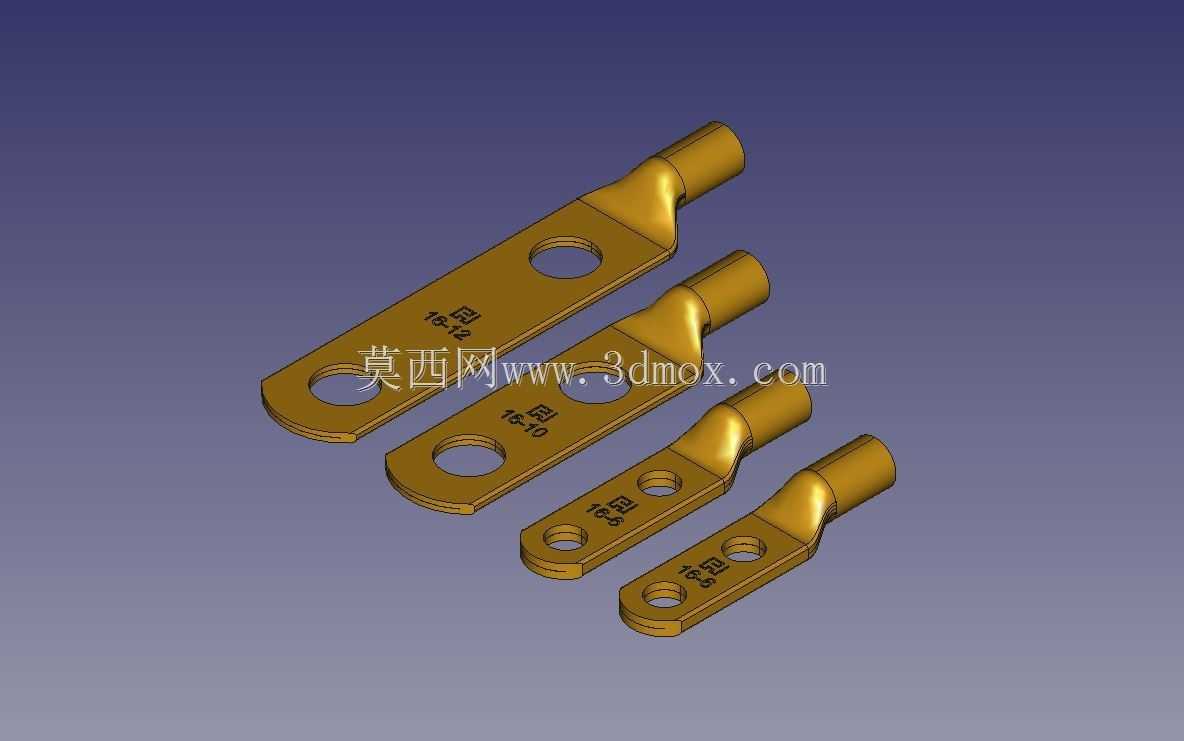

　　该组模型把不同规格放在同一视图中，便于对比系列化设计规律：随着线径增大，管部直径、板宽、孔径和总长相应增加，但双孔布置逻辑保持一致。这种系列化特征有利于建立标准件库，在布线设计时直接调用并校核安装边界，而不必每次重新绘制。对于结构工程师而言，准确的三维端子不仅用于展示，更可用于母排开孔、线束弯曲半径检查、装配干涉分析和维护工具空间验证。
