0.75-2kV低压绝缘支撑套管组件

　　这套红色支撑件主要面向低压成套设备内部的带电体固定与对地隔离场景，常见于开关柜、母线桥架、电容补偿柜、变频控制柜以及工业炉体内部布线区域。实际装配时，金属母排或带电导体通过端部金属嵌件与支撑件连接，支撑件底部再固定在安装梁、柜体框架或接地金属板上，从而把带电部分维持在确定空间位置，同时保证足够的对地爬电距离与电气间隙。

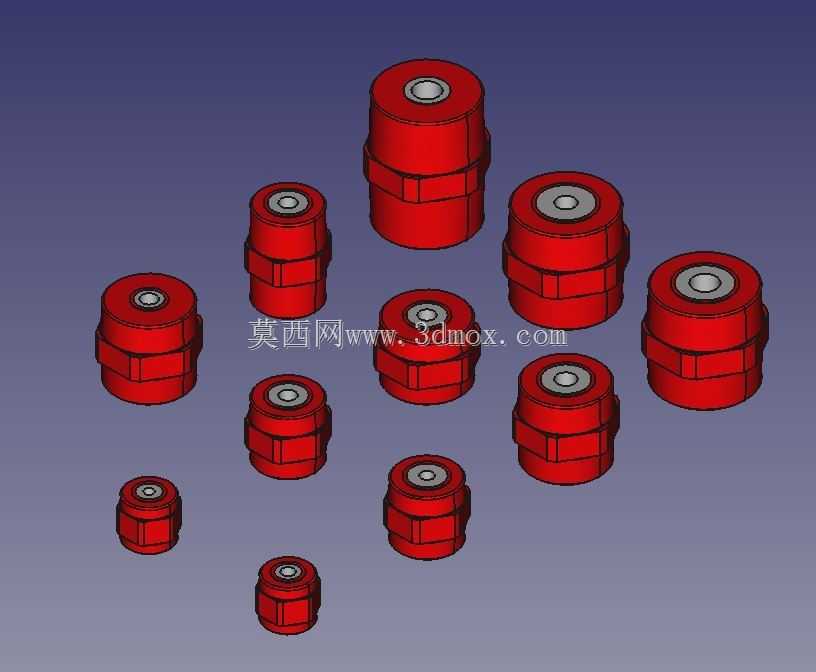

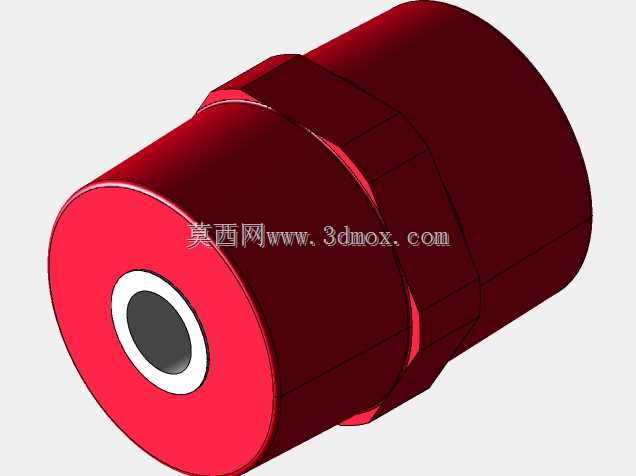

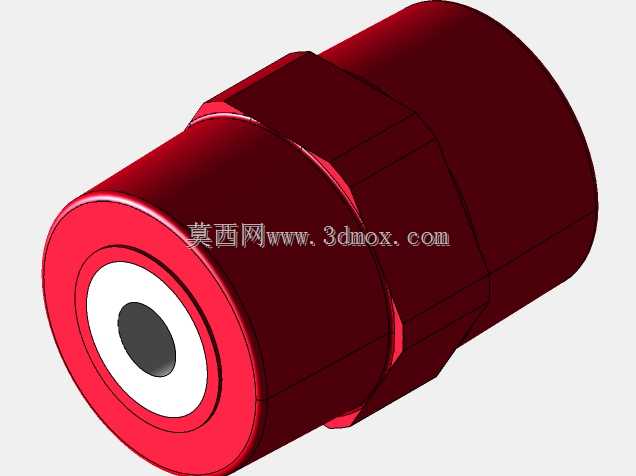

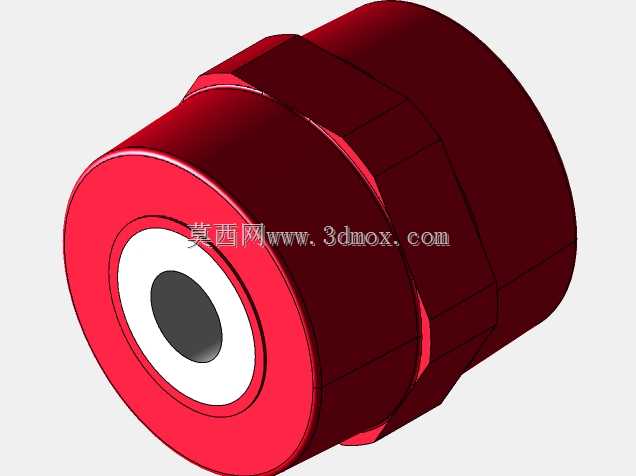

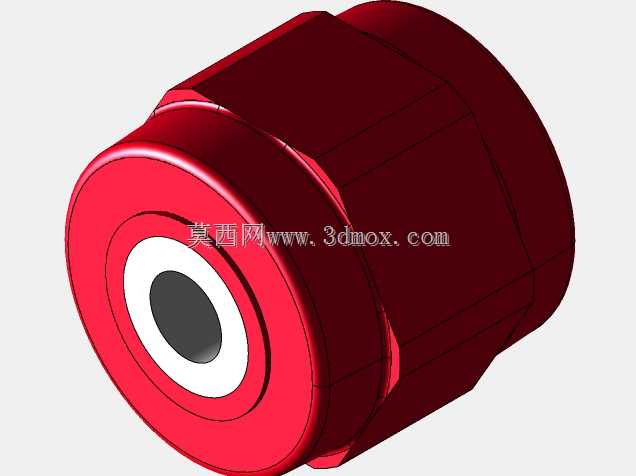

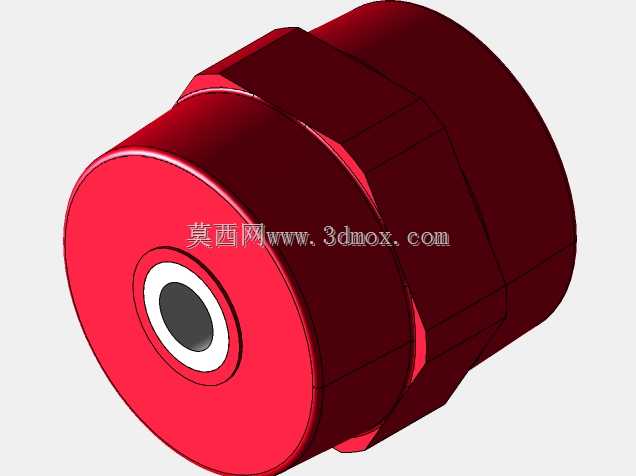

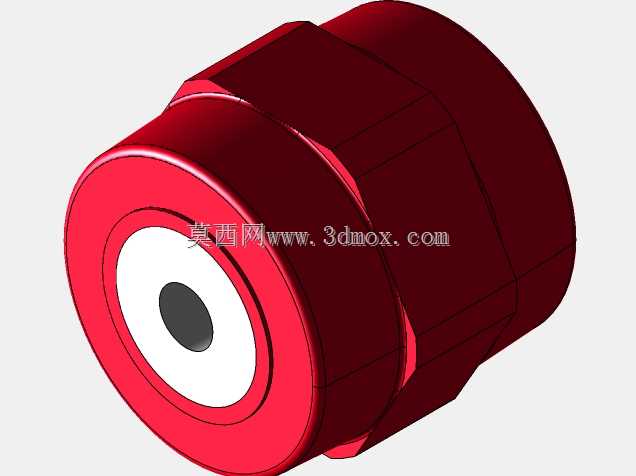

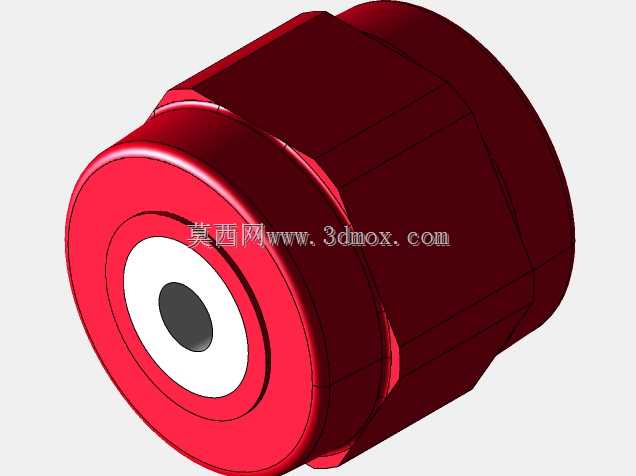

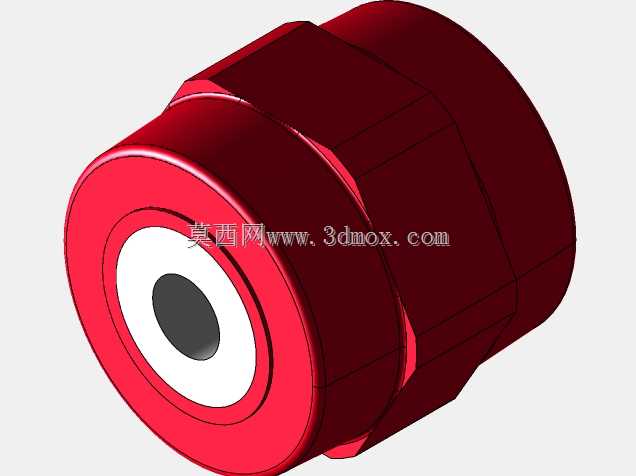

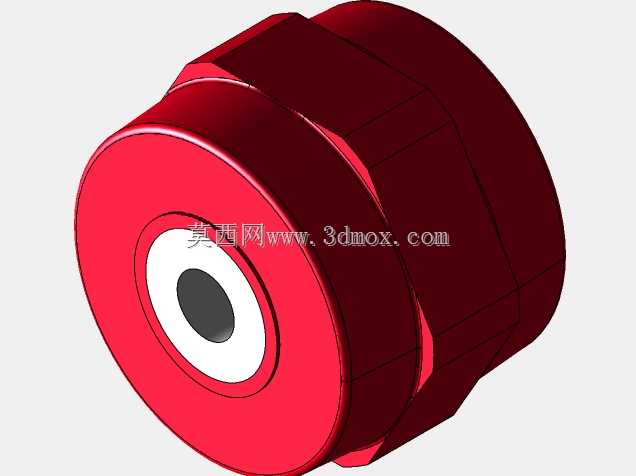

　　从结构上看，模型包含多种高度和直径规格，能够适配不同母排层间距、不同安装空间以及不同绝缘距离要求。主体外形采用带多边形加强段的柱状结构，外部红色部分为绝缘本体，上下端面设置金属嵌件，用于螺栓连接并分散压紧力。多边形外廓并非单纯装饰，在批量装配时可减少圆柱面打滑，也有利于模具成型时控制壁厚均匀性；中部的台阶和凸缘则可增加表面爬电路径长度，在潮湿、粉尘或轻度污染环境中提升表面闪络裕度。

　　端部金属嵌件是这类零件的受力关键。母排紧固时，螺栓预紧力直接作用在金属件上，而不是由脆性绝缘材料局部承受，因此能降低开裂、滑牙和压溃风险。建模时需要特别注意嵌件与绝缘本体的包胶或装配关系：嵌件外圆通常设置滚花、沟槽或止转结构，以保证两者在受振动、热胀冷缩和长期载荷时不发生相对转动或拔出。对于结构工程师而言，三维模型中应保留嵌件端面与绝缘端面的合理高度差，避免装配后金属件凸出不足造成接触不可靠，或凸出过多导致局部电场集中。

　　不同规格的组合给选型带来便利。较小直径、较低高度的规格适合控制回路端子排、小截面母排或轻型导体支撑；较大直径、较高规格则可承担主回路母排的机械固定，并提供更长的绝缘路径。布置多根支撑件时，不能只看单个零件的额定电压，还要结合母排短路时产生的电动力进行跨距校核。若支撑点跨距过大，短路冲击下母排可能发生明显变形，进而把弯矩传递到绝缘件根部；若跨距过小，则会增加零件数量和安装工时。合理做法是在母排搭接处、弯头附近以及长直段按力学计算设置支撑点，使绝缘件主要承受压力而不是反复弯曲载荷。

　　安装边界方面，这类支撑件对底板平面度有一定要求。若安装面存在明显焊接变形或倾斜，紧固后绝缘本体会产生附加内应力，长期运行中可能出现微裂纹。底部固定孔与母排连接孔应保持同轴，螺栓拧紧时宜采用对角、分步方式，避免单侧压紧导致嵌件偏斜。不同高度规格混装时，还要核对母排顶面是否处于同一平面，防止连接处产生强制装配应力。对于需要在喷涂、喷塑或镀锌柜体内安装的场合，支撑面附近的涂层厚度会影响实际安装高度，建模时可在总高尺寸链中预留少量调整裕量。

　　绝缘本体的外形设计还兼顾了散热与积灰控制。相比完全光滑的细长圆柱，带台阶的柱体能够延长表面路径，但凹槽不宜过深，否则在粉尘较大的车间内容易积污，污层受潮后反而降低表面绝缘性能。模型中各规格外轮廓比例协调，端部圆角过渡自然，有利于减少应力集中；在进行有限元分析时，应重点关注金属嵌件周围、根部过渡区以及螺栓孔附近的应力分布，而不是只比较整体压缩强度。

　　在三维设计流程中，这类零件适合做成参数化系列件：以总高、最大外径、嵌件螺纹规格、底部安装孔距为主要变量，台阶数量和加强段尺寸随规格按规则变化。这样在柜体母排布置阶段，可以直接调用不同型号进行空间干涉检查，提前发现母排与柜门、线缆、接地支架之间的距离不足问题。对于带电体之间、带电体与接地金属板之间的安全距离，也能在装配环境中直接测量，减少样机阶段返工。

　　从现场维护角度看，红色绝缘件具有较高辨识度，巡检时容易发现表面裂纹、碳化痕迹、粉尘堆积和螺栓松动。模型所呈现的多规格组合，也方便维护人员按原有高度和连接尺寸替换，而不必重新加工母排或调整安装梁。总体而言，这类支撑套管的价值不只在于绝缘，更在于通过稳定的机械固定把电气间隙、爬电距离和母排受力状态固化下来，是低压配电与工业电控设备中基础但不可忽视的结构元件。
