电机定子冲片叠压结构三维数模

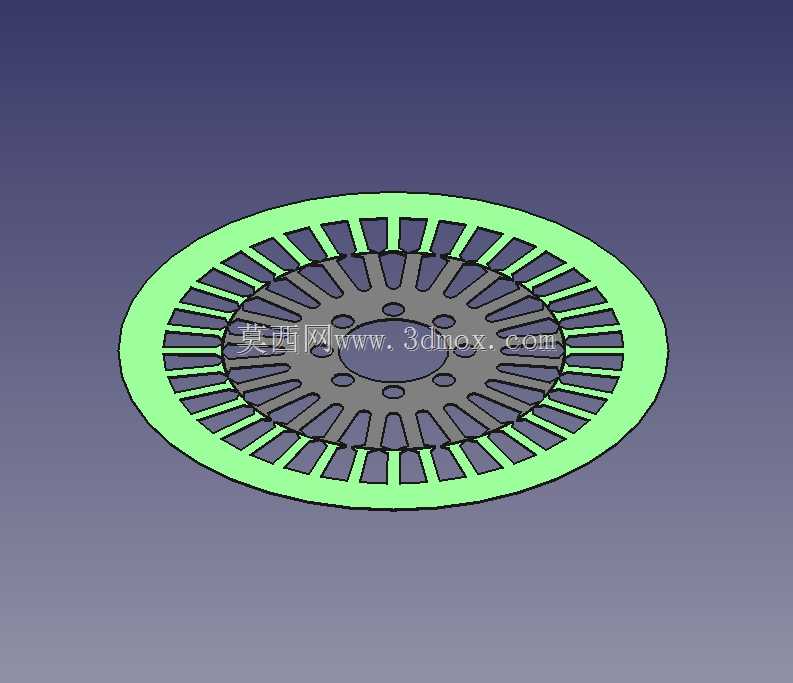

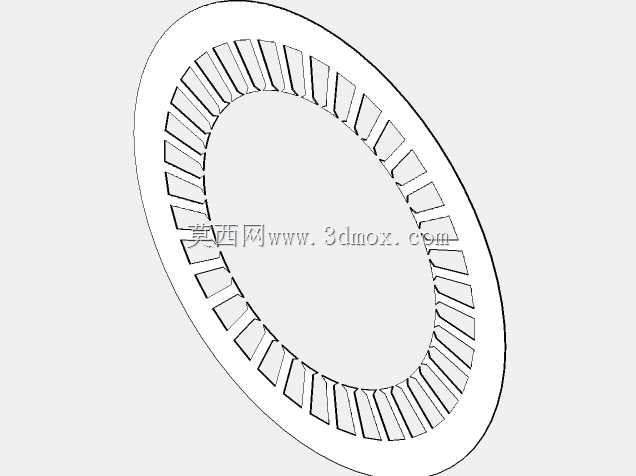

　　定子叠片是电机磁路与绕组支撑的核心构件，其结构直接影响气隙磁场分布、铁损水平、槽满率以及整机装配可靠性。该模型呈现的是单片定子冲片的完整轮廓，可用于叠压成定子铁芯，常见于中小型永磁同步电机、异步电机以及伺服驱动单元的结构方案验证。

　　从实际使用场景看，这类冲片通常采用硅钢薄板逐片冲制后叠铆或焊接成型。内圈均匀分布的槽形用于嵌入绕组，齿部承担磁通导向，外圈轭部则构成闭合磁路并与机座形成安装配合。模型中槽口、齿宽、轭厚以及中心安装孔的相对关系，能够直观反映电磁设计与机械结构之间的约束：齿部过窄会导致磁密偏高、局部饱和，槽口过大则会增大气隙谐波并影响转矩平稳性，而轭部厚度不足又会削弱整体刚性并带来叠压后变形风险。

　　该结构的设计思路并非单纯追求外形规整，而是在磁路截面、绕组布置、冲裁工艺和叠装基准之间取得平衡。内圆与外圆保持同轴，是保证定转子气隙均匀的基础；周向槽位等距分布，有利于磁场对称并降低振动噪声；片体上的小孔可作为叠片定位、铆接或通风通道使用，具体作用需结合电机总装方案确定。对于需要进行热管理的机型，这些孔位还能与端部风道或机座散热结构配合，改善铁芯内部热量传递。

　　从安装边界看，该定子叠片的关键尺寸集中在外径、内径、槽深、片厚以及定位孔分布上。外圆决定与机座或壳体的配合范围，内圆决定转子容纳空间，叠片厚度则影响最终铁芯有效长度。单张冲片厚度越薄，高频工况下涡流损耗越低，但叠片数量、制造公差累积和叠压难度也会相应增加。因此在三维建模时，不仅要画出单片轮廓，还应考虑叠压后的有效长度、片间绝缘层占用、焊缝或铆点位置，以及与端盖、轴承室、转子轴系之间的空间避让。

　　在结构设计阶段，这类模型可用于检查槽形与绕组端部的干涉、评估定子压装时的导向关系，也能为冲裁模、级进模或叠装夹具提供基础几何依据。对于设备选型人员而言，通过观察槽数、齿距和轭部比例，可以快速判断该铁芯更偏向高转速、高效率还是高转矩密度的应用取向。若用于仿真前处理，该几何还可进一步抽取磁路截面，划分网格后进行电磁场、损耗或热分析。

　　建模时需要特别关注槽口过渡圆角和齿根形状。尖角区域在冲裁时容易产生毛刺和应力集中，叠压后还可能造成片间短路或局部铁损上升；合理的圆角能够改善磁通过渡并提高模具寿命。外圆与内孔的加工基准应保持一致，否则叠装后容易出现齿部错片，导致气隙不均、扫膛风险增加。对于需要批量生产的结构，槽形对称性和孔位一致性同样关键，它们直接决定自动叠铆时的定位精度。

　　总体而言，该定子叠片模型适合用于电机方案评审、铁芯结构教学、冲片工艺分析以及相关零部件的干涉检查。它把电磁构件中容易被忽视的薄片结构以三维方式呈现出来，使设计者能够从磁路、装配、工艺和散热多个角度同时审视方案，而不是停留在二维工程图的线条判断上。
