户内中压圆柱支撑绝缘子组

　　这组红色圆柱件属于户内配电与电控装置中的中压绝缘支撑件，主要承担带电导体与接地金属框架之间的机械固定和电气隔离任务。在开关柜、母线室、电阻柜、变频装置以及试验台架中，这类零件并不直接参与能量转换，却决定了带电体到柜体、相间以及对地的安全距离，因此其结构形式必须同时满足爬电距离、空气间隙、安装强度和装配便利性。

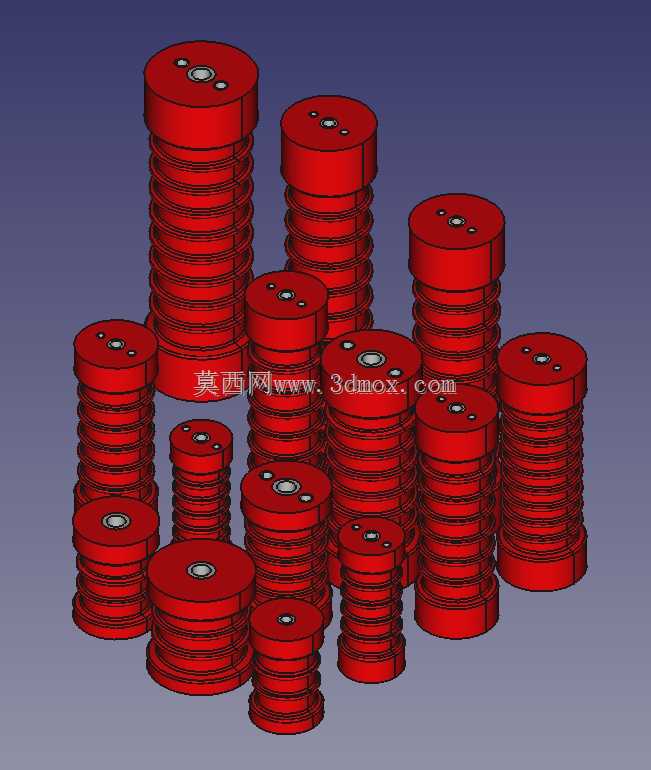

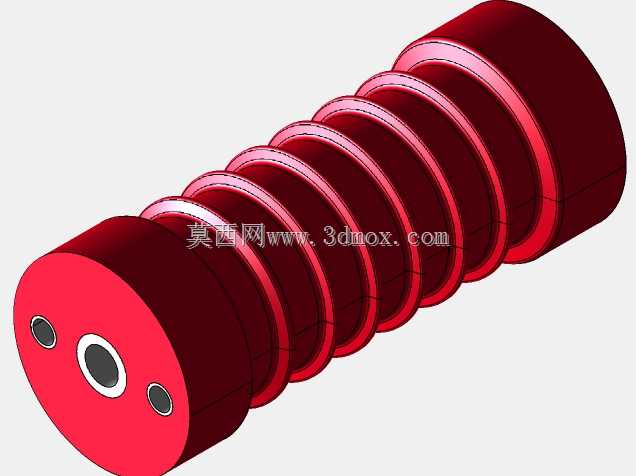

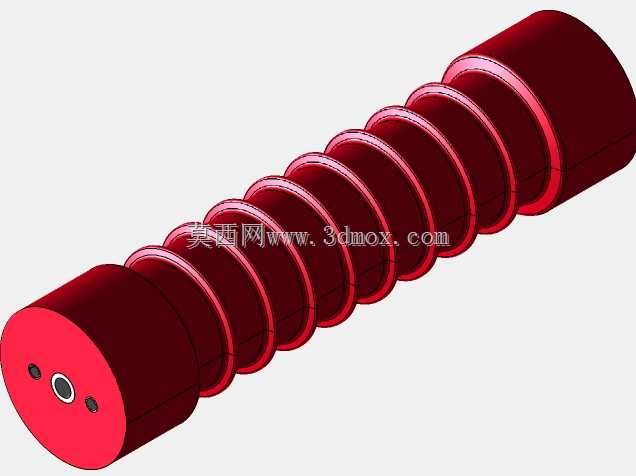

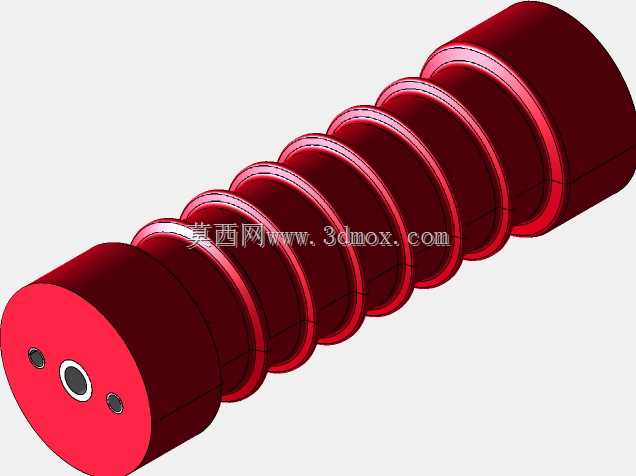

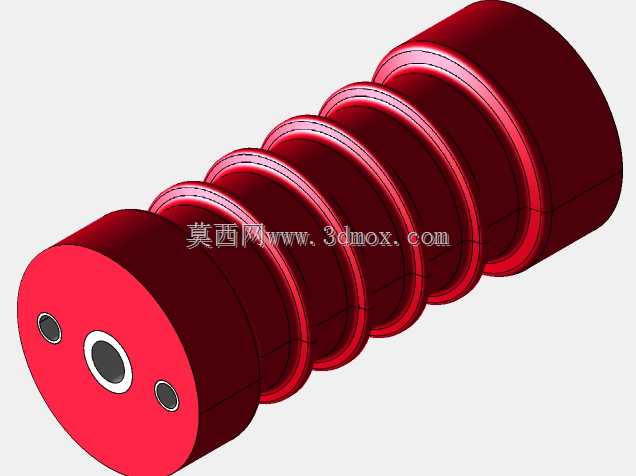

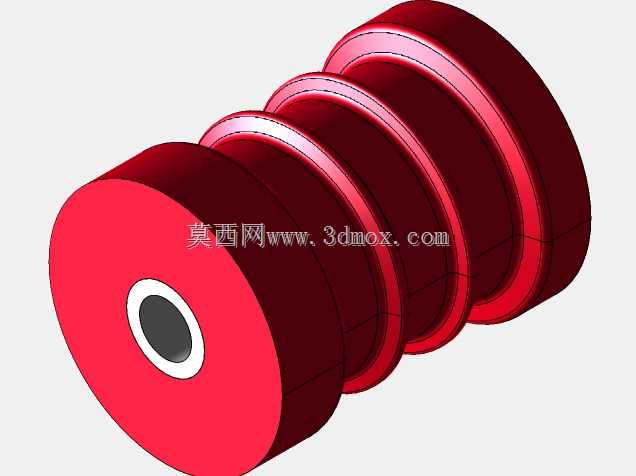

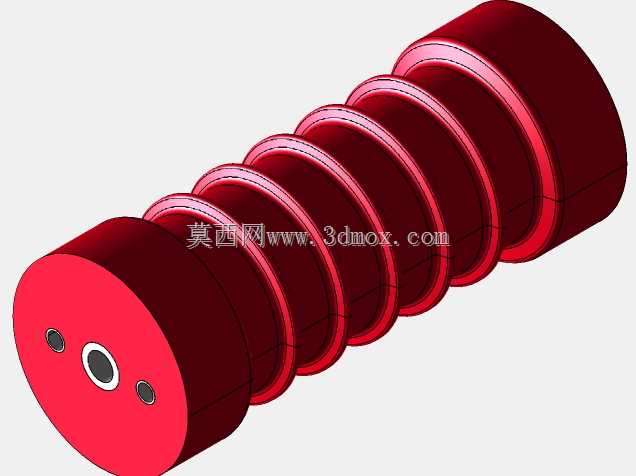

　　从外形看，模型由多种高度和直径的圆柱绝缘子组成，外表面采用连续环状伞棱结构。伞棱的作用不是单纯增加外观层次，而是在有限高度内延长表面泄漏路径，使灰尘、潮气和凝露不易形成连续导电通道。户内环境虽然没有户外绝缘子那样强烈的雨淋和污秽条件，但在粉尘较大、温差变化明显或长期未维护的柜体内，表面积污仍会降低绝缘性能，因此环状肋条能够在不显著扩大占地直径的情况下提高沿面耐受能力。

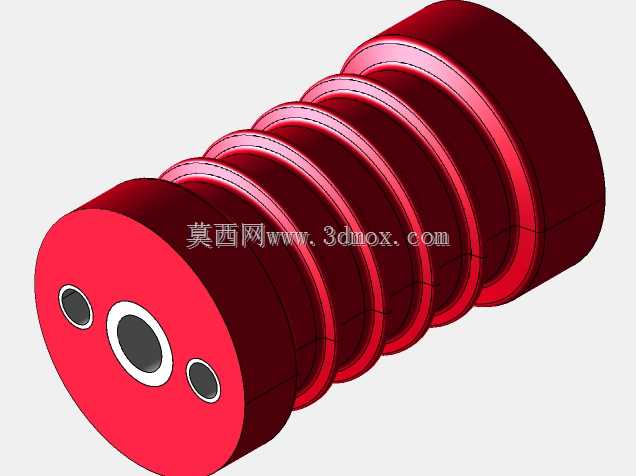

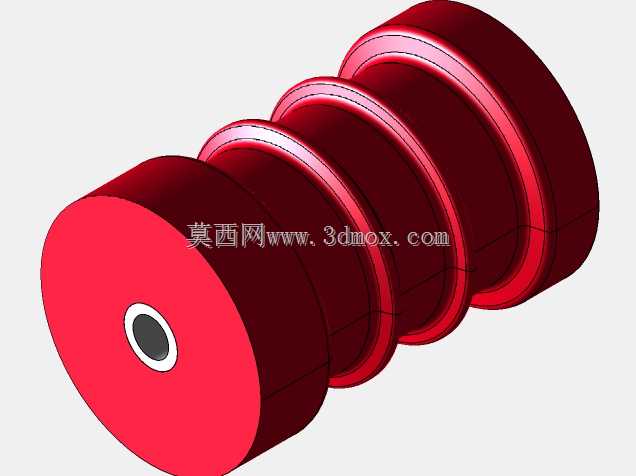

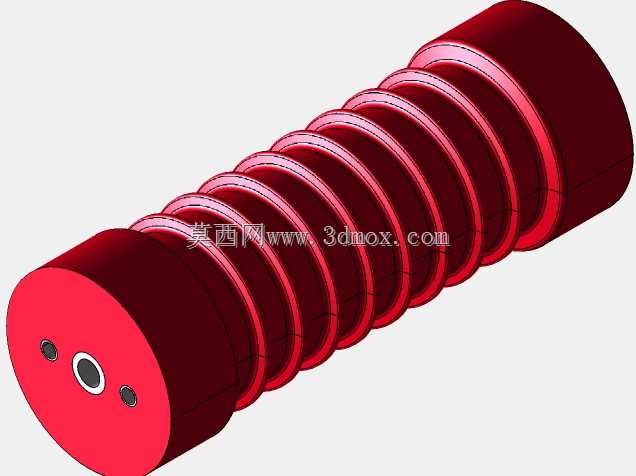

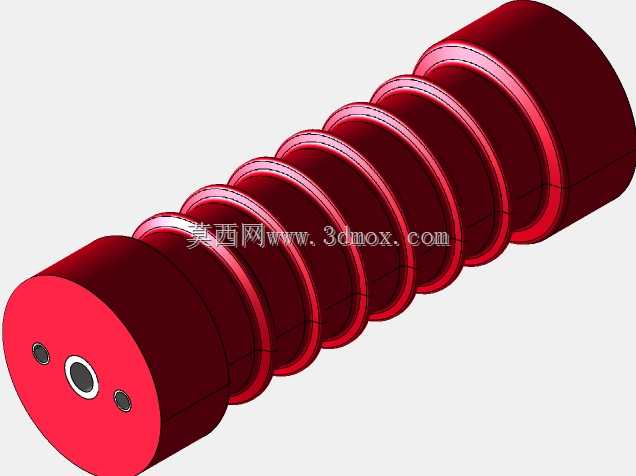

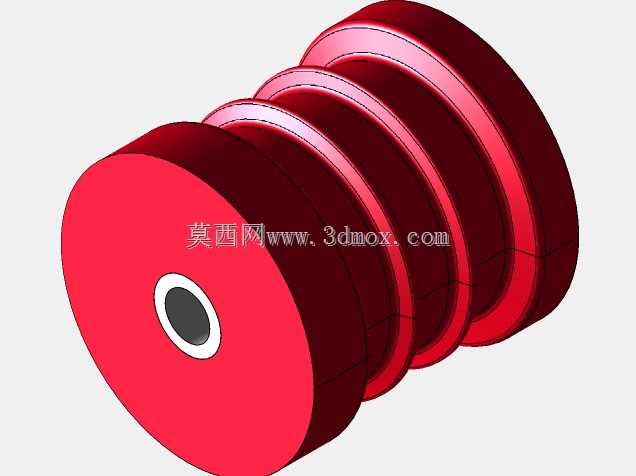

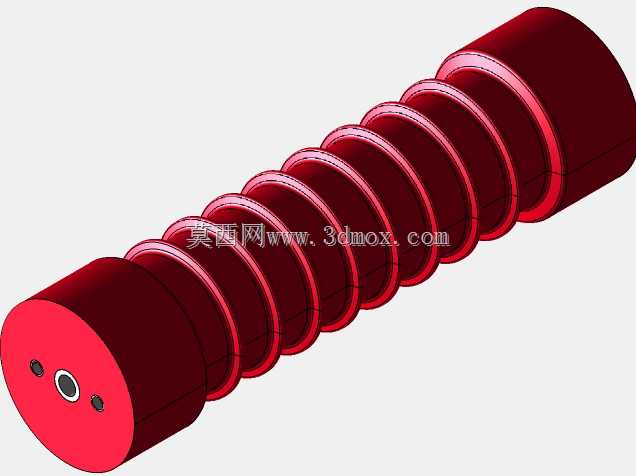

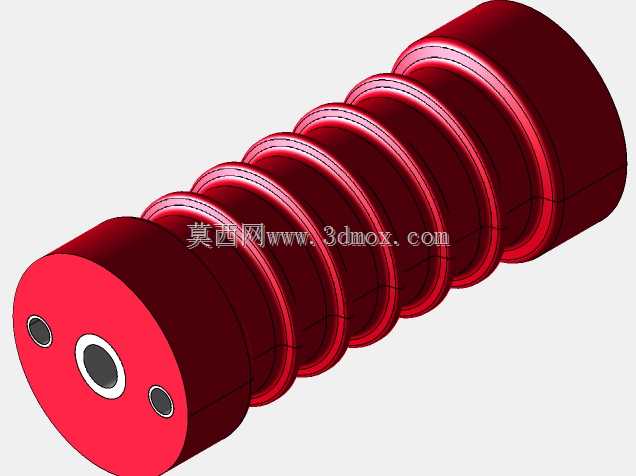

　　设计上，这类绝缘子通常以模压绝缘材料成型，端部嵌入金属嵌件。模型顶部可见的中心孔和周边小孔对应实际嵌件中的螺纹连接位，用于固定母线排、支架、触头座或其他带电部件；底部则通过螺栓或嵌件与安装梁、柜体骨架连接。不同高度规格对应不同电压等级和安装空间：较高规格用于需要更大对地距离的位置，较矮规格用于相间支撑、元件固定或空间紧凑的隔室。将多种规格组合建模，有利于在总装阶段直接校核母线走向、层间距离和螺栓操作空间。

　　进行三维布置时，不能只把绝缘子当作普通圆柱支撑。首先要确认端部金属嵌件的投影范围，避免母排折弯后与绝缘体外圆发生干涉；其次要留出扳手或套筒的旋转空间，尤其是在多根绝缘子并排布置时，孔位间距过窄会导致装配工具无法进入。模型中伞棱外径大于端部安装面，布置相邻绝缘子或靠近金属侧板时，应以最大伞径作为边界，而不是按中心螺纹孔简单等距排列。

　　安装边界还涉及端面承压和连接刚度。绝缘子本体承受的是压力、弯曲和少量振动载荷，金属母排热胀冷缩时也会对支撑点产生附加推力。若母排跨距较大，单靠端部螺栓夹紧可能造成局部应力集中，因此在结构选型时需要结合母排宽度、厚度、短路电动力和支撑间距确定绝缘子直径与高度。较高的绝缘子虽然能提供更大的电气距离，但抗弯能力相对下降；在母线短路冲击较强的位置，往往需要选用直径更大、端部嵌件更深的规格，或增加支撑点数量。

　　该组模型覆盖了多种尺寸，适合在柜体方案设计阶段作为标准件库使用。工程师可以按带电体到接地金属板的净距要求选择高度，再按母排固定孔位调整水平位置。对于12kV等级户内设备，绝缘支撑不仅要满足静态耐压，还要考虑雷电冲击、工频耐压以及局部放电控制。伞棱之间的沟槽应避免形成容易积污的死角，端部金属件与绝缘材料交接处也应保持平滑过渡，以减少电场集中。

　　在实际建模和装配中，圆柱外形便于阵列布置，但不能忽视不同规格之间的视觉相似性。若在同一柜体内混用多种高度，应通过装配层级、命名或颜色区分，避免加工和安装时错装。红色外观在工程中常用于识别绝缘件，也能在总装模型中与铜排、钢板和断路器机构形成明显对比，方便检查带电体支撑点是否完整。

　　从应用逻辑看，这类绝缘子最常见于中压开关柜母线室、断路器手车室后方支撑、接地开关操作轴附近绝缘固定以及功率变换设备内部。其功能看似简单，却连接着电气安全与机械可靠性：绝缘性能不足会导致闪络，机械强度不足会在短路电动力下断裂，安装尺寸不合理则会直接造成母排无法装配。因此，在三维设计阶段把不同高度、伞径、孔位和端部边界完整表达出来，能够提前发现净距不足、工具空间不够和支撑跨距过大等问题，减少样机返工。
