室内低压带肋绝缘支撑柱结构设计

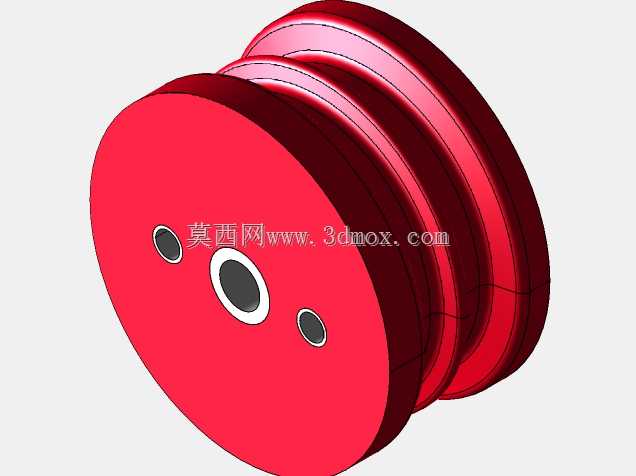

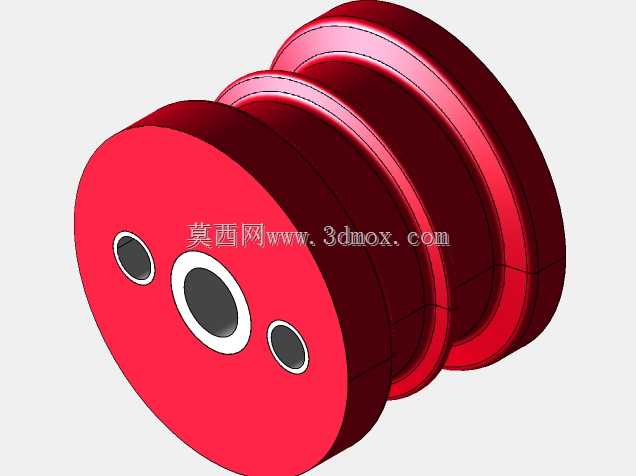

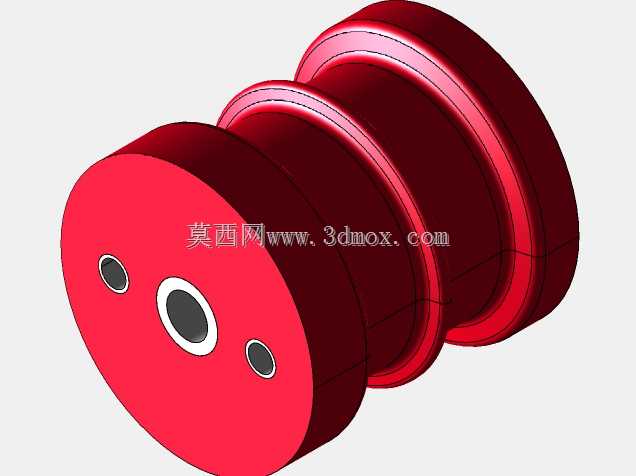

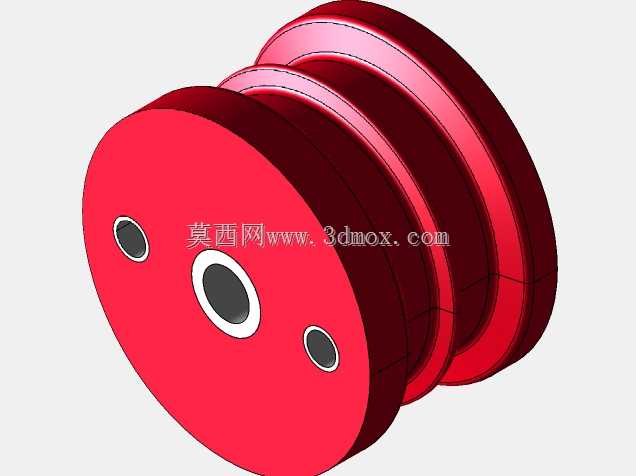

　　这类带肋绝缘支撑件主要用于低压成套柜、母线桥架、箱变内部以及工业控制屏的带电导体固定，核心作用是在相与相、相与接地壳体之间建立可靠的爬电距离与电气间隙，同时承受母排自重、短路电动力以及装配过程中的压紧载荷。模型呈现的是一组不同高度规格的圆柱形支撑绝缘子，红色绝缘本体外部设置多道环形肋，顶部端面预留金属嵌件安装孔，可直接通过螺栓与母排或安装板连接。

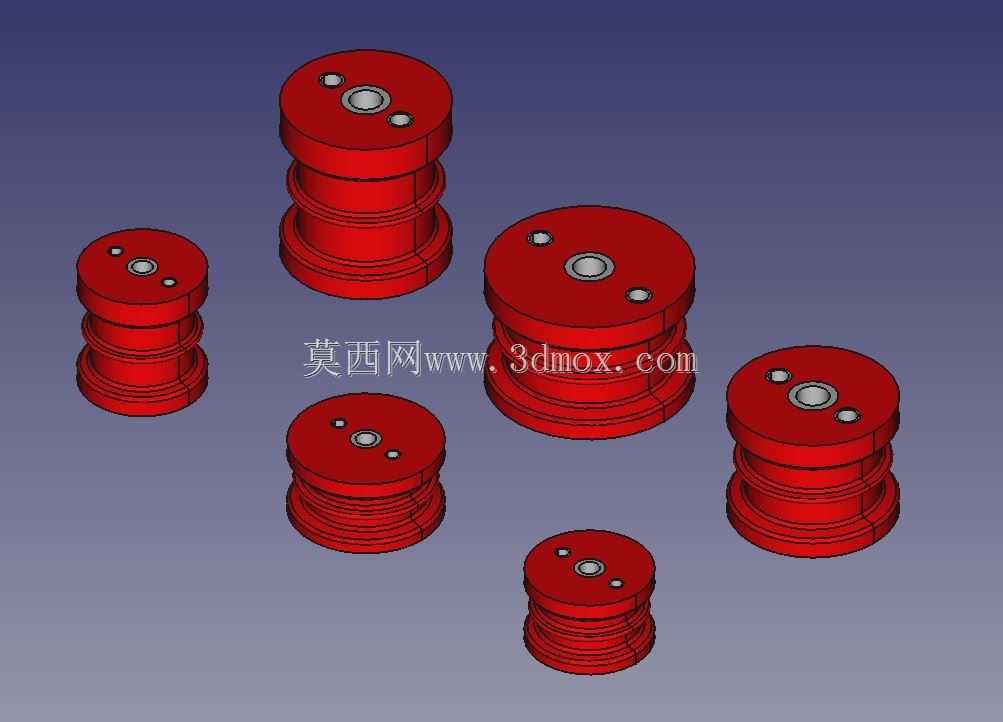

　　从结构选型角度看，带肋外形并不是单纯的装饰处理。环形肋首先增加了绝缘件表面的有效爬电路径，在潮湿、凝露或多尘环境中，能够降低沿面闪络概率；其次，肋条相当于沿轴向布置的加强环，可提高柱体在母排压紧时的抗屈曲能力，也能改善模具充型与脱模一致性。不同高度规格对应柜内不同的安装净距要求，设计人员在排布母线时，可依据导体对地距离、相间距离以及母排支撑跨距选择对应规格，而不必为每种柜型重新绘制相似件。

　　顶部金属嵌件是受力传递的关键区域。母排螺栓拧紧后，局部压应力集中在嵌件周围，如果完全由绝缘材料承受，容易出现端面压溃、蠕变或螺纹滑牙。嵌入金属螺母或垫片后，螺栓预紧力由金属件承担，绝缘本体主要承担压缩与弯曲载荷，连接可靠性明显提高。建模时需要重点控制嵌件与绝缘本体的同轴度、嵌件端面沉入量以及孔位分布，这些尺寸会直接影响母排贴合状态和装配后的应力分布。

　　安装边界方面，圆柱形底座应落在平整的安装板或梁面上，底面接触面积决定支撑稳定性；若底板存在焊接变形或喷塑层过厚，绝缘子会出现偏载，长期运行后可能在根部产生微裂纹。顶部螺栓连接需要控制扭矩，绝缘材料不同于金属件，过大预紧力会造成柱体内部层间损伤，过小则可能在短路冲击下发生母排位移。多规格组合使用时，还应核对同一母排支撑线上的绝缘子高度差，避免母排被强行拉平而产生附加内应力。

　　在三维设计流程中，这类零件适合做成参数化族件：外径、肋高、肋距、总高、嵌件规格和孔中心圆均可按系列规格调整。完成单个型号后，通过装配约束快速复制到母排支撑点，再结合柜体带电距离校核，可以检查不同相序之间是否存在绝缘距离不足的问题。对于结构工程师而言，模型不仅要表达外观，更要体现可制造性：外壁拔模、肋条圆角、根部过渡半径以及嵌件防转结构，都会影响模压成型后的尺寸稳定性。

　　实际工程中，低压绝缘子的失效往往不是立即击穿，而是沿面污损、材料老化、机械松动和局部开裂共同作用的结果。因此在布置时，除了满足静态距离，还应考虑柜内气流、发热元件位置以及维护操作空间。靠近断路器、接触器等发热设备的支撑件，需要保留散热通道；靠近柜门或维护通道的位置，则要避免工具误触造成机械损伤。将这些约束纳入三维装配后，可以在设计阶段提前发现干涉、距离不足和支撑跨距过大等问题，减少样机阶段的返工。
