185平方毫米浇注式电缆凸耳端子

　　该系列零件为大截面导线用管状压接端子，俗称线鼻子或电缆凸耳，主要用于185mm²导线与母线、断路器、变压器、接触器及接地排之间的螺栓连接。其核心作用是把多股软导线的端部收拢成稳定的刚性接触面，降低接触电阻，避免散丝、虚接和局部发热，同时为现场装配提供可重复定位的安装孔。

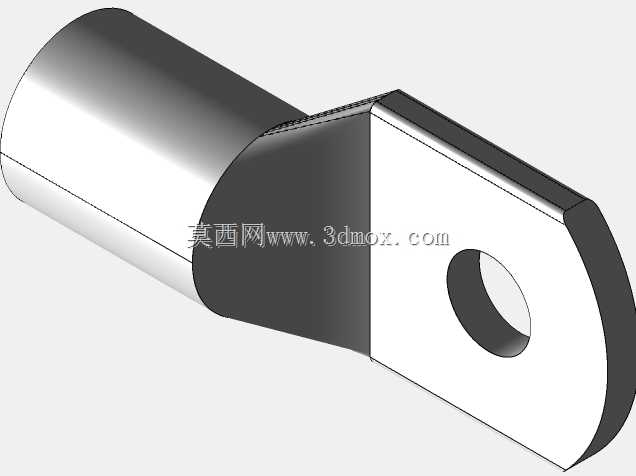

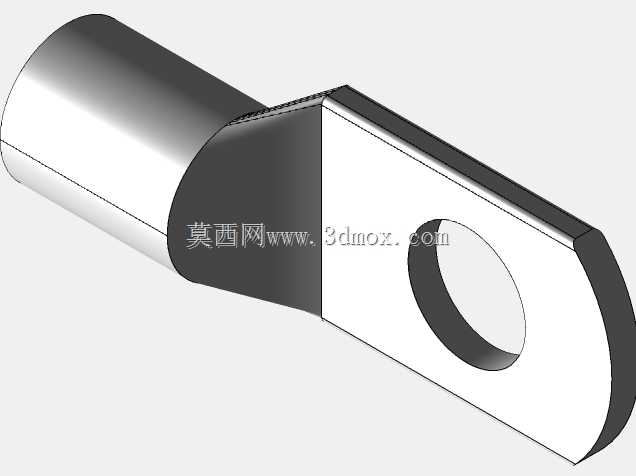

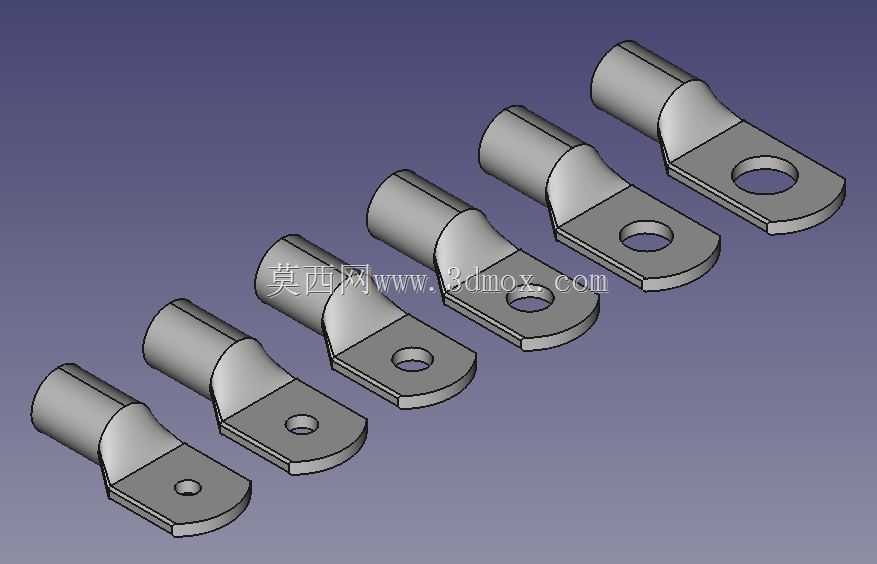

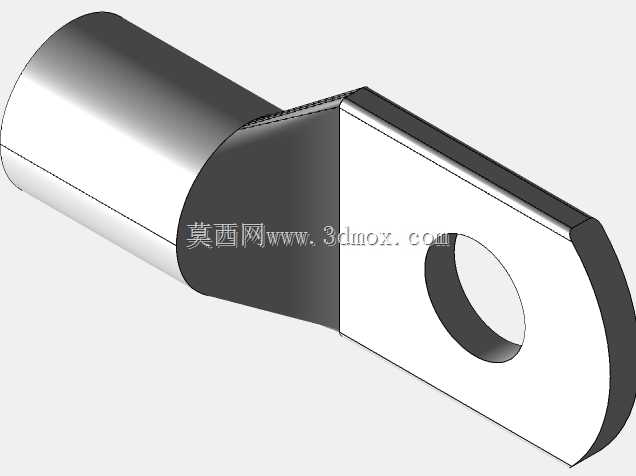

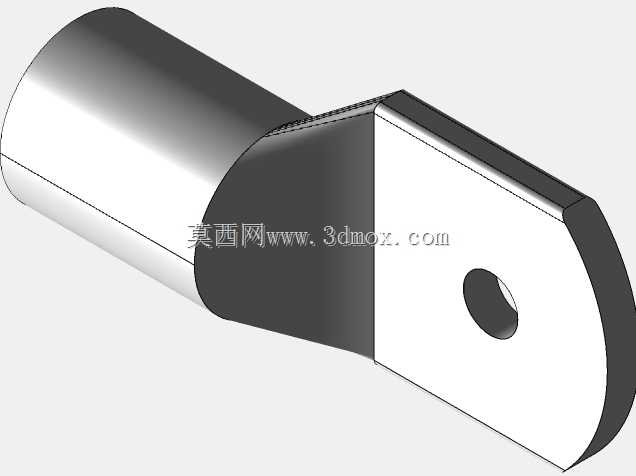

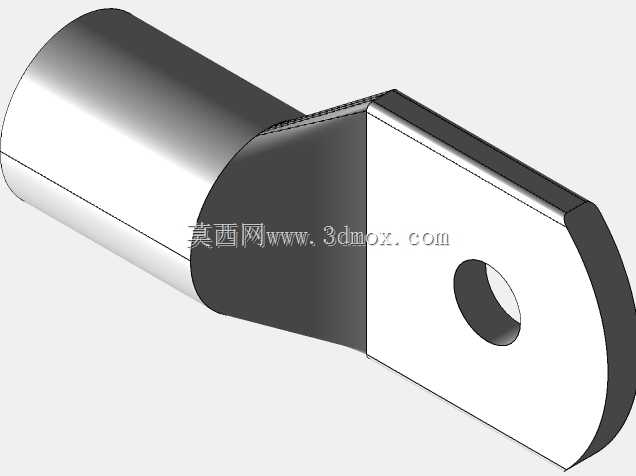

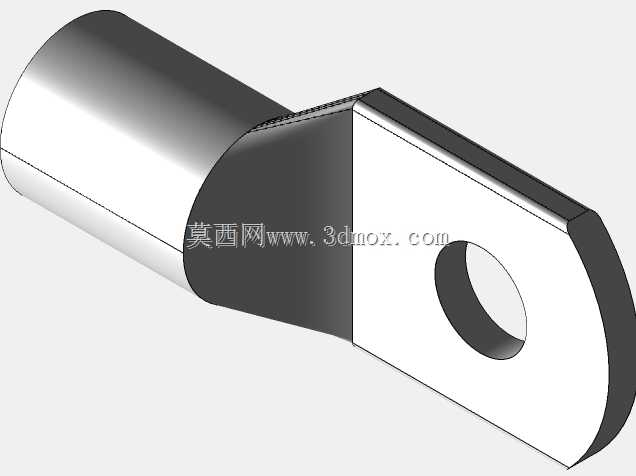

　　从结构上看，零件由圆筒形导线筒与扁平舌片两部分组成。导线筒用于套入电缆导体，通过压接或浇注方式形成机械与电气连接；舌片上开设通孔，可穿过紧固件压在接线座表面。图中展示了同一截面规格下的多种孔位与舌片长度组合，适配不同螺栓直径、相间距和安装空间。舌片末端采用圆弧过渡，既减少尖角处的电场集中，也能避免装配时划伤相邻绝缘件。导线筒与舌片之间采用平滑斜肩过渡，使压接区的应力逐渐释放，降低弯折和振动疲劳风险。

　　设计这类端子时，首先要匹配导线外径与导体截面积。导线筒内径过小会造成穿线困难，过大则压接后导体压缩不足，接触电阻升高；筒壁厚度需兼顾压接变形量、载流能力和机械强度。舌片宽度与厚度由额定电流、短路电动力和螺栓压紧力共同决定，接触面应平整，以保证足够的有效接触面积。安装孔直径需与螺栓形成合理间隙，既方便对位，又不能因间隙过大导致压紧面偏心。不同长度的舌片用于避让相邻端子、绝缘隔板或设备壳体，在紧凑母排布局中尤为常见。

　　在三维建模过程中，可将导线筒、斜肩和舌片作为连续实体处理，重点控制过渡曲面的相切关系。压接区可保留理想圆柱面，用于干涉检查和布线示意；若需要仿真压接过程，则应在筒壁区域预留网格细化条件。舌片孔边、外轮廓和筒口倒角应明确表达，因为这些细节直接影响模具加工、毛刺去除和装配安全。系列化设计时，可把导线截面、孔径、舌片长度、总宽和厚度设为参数，通过配置快速生成不同规格，减少重复建模。

　　现场使用中，这类端子常见于配电柜、成套开关设备、发电机组、整流装置、起重设备和工业母线系统。装配前需确认导体插入深度，使导线到达导线筒底部或规定观察孔位置；压接模具应与端子规格匹配，压痕数量和位置按工艺要求布置。若采用浇注连接，筒内清洁、填料填充和固化条件都会影响长期导电性能。螺栓紧固时应保证舌片与母排平面贴合，平垫、弹垫或防松件的选择需结合设备振动等级。多根端子并排安装时，还要核对相间电气间隙和爬电距离，避免因舌片过长造成安全距离不足。

　　从安装边界看，选型不能只看导线截面，还要同时核对接线柱直径、母排厚度、相邻相间距、线缆弯曲半径以及工具操作空间。若端子舌片过宽，可能贴近相邻带电体；若导线筒过长，则会占用柜内布线深度。对于需要折弯避让的场合，斜肩区域的形状决定了端子能否在不产生裂纹的情况下适应轻微角度偏差。模型中保留的系列化外形，可直接用于母排干涉检查、线束走向校核和装配指导，帮助设计人员在投产前发现孔位不匹配、层间距离不足或紧固件无法操作等问题。

　　长期运行条件下，端子的可靠性取决于接触压力、表面状态和热循环稳定性。扁平舌片在螺栓压紧后形成环形接触区，孔边与外缘的尺寸决定了该区域是否落在有效压紧范围内。导线筒与导体的连接区则承担电流从多股导线向刚性端子过渡的任务，任何压缩不足或氧化污染都会转化为温升。工程应用中，可依据设备额定电流、环境温度、短路峰值和防护条件选择相应表面处理与尺寸组合，并通过三维装配验证其在真实柜体中的可制造性与可维护性。
