240平方浇注式管型电缆凸耳接线端子

　　这套三维模型呈现的是大截面电缆用管型电缆凸耳，也就是现场常说的管压式线鼻子，适用于240mm²级浇注或压接电缆终端。模型把同一系列不同孔径规格放在一起，便于在成套电气布线、配电柜母排连接、大功率设备进线和接地系统选型时直接比对安装孔位与导体压接区长度。

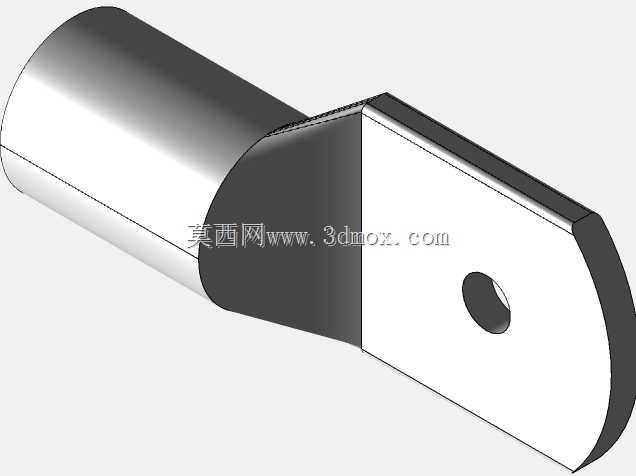

　　从结构看，零件由圆筒形导体夹持段和扁平搭接舌片组成。圆筒段用于套入电缆导体，其内径、壁厚和有效压接长度决定了导体填充率与压接后的机械保持力；舌片部分开设螺栓孔，用于通过紧固件固定到母排、断路器端子、接地排或设备接线座上。圆筒与舌片之间采用平滑过渡区，目的不是单纯追求外观，而是在压接、弯折和热循环受力时降低局部应力集中，避免端子颈部出现裂纹或接触电阻异常升高。

　　建模时需要重点控制几个边界。第一是压接管内径与240mm²多股绞合导体外径的匹配关系，内径过小会造成穿线困难，过大则压接后导体压缩不足，长期运行容易松动发热。第二是舌片宽度、厚度与螺栓孔径的协调，孔边到舌片外缘要保留足够承载截面，否则拧紧时可能发生舌片撕裂或孔口压溃。第三是搭接面平面度，端子与母排贴合的区域应尽量平整，若模型中存在明显翘曲或过渡圆角侵入贴合面，实际装配后有效接触面积会下降。第四是圆筒轴线到孔中心的距离，它直接决定端子安装后是否与相邻相序、绝缘隔板或柜内结构发生干涉。

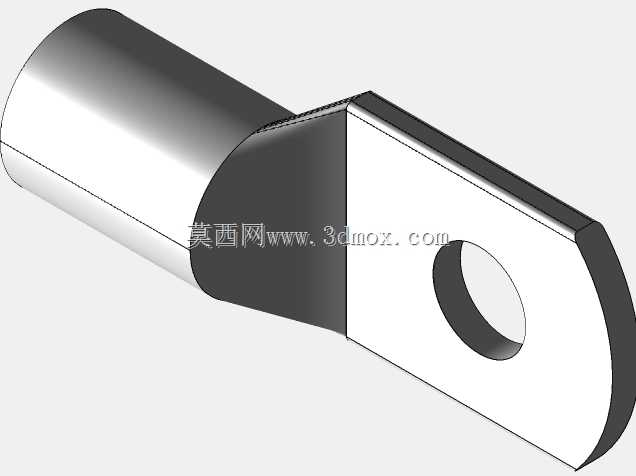

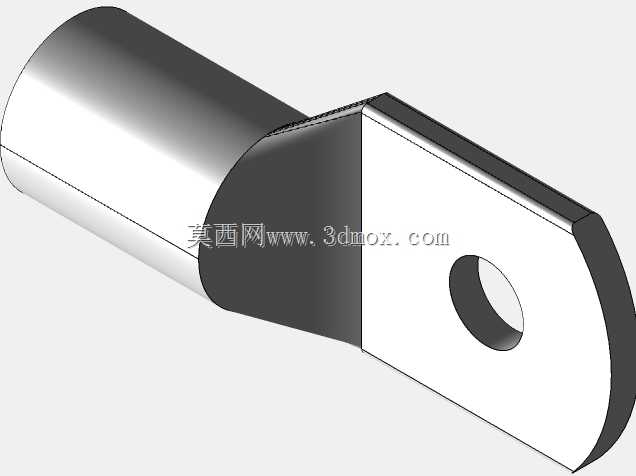

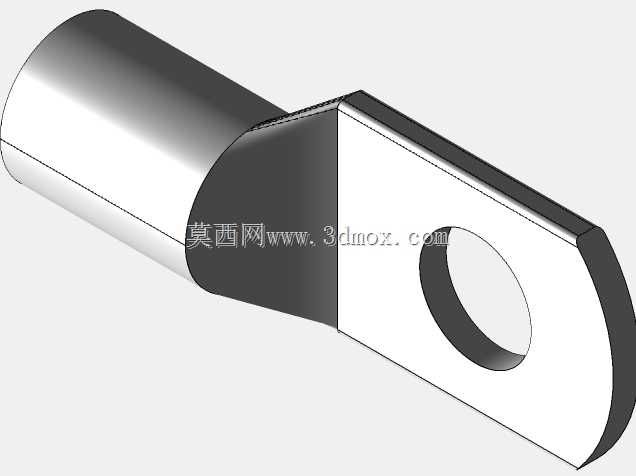

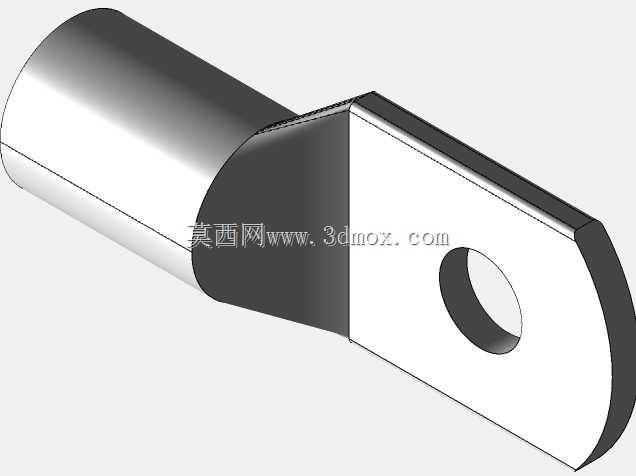

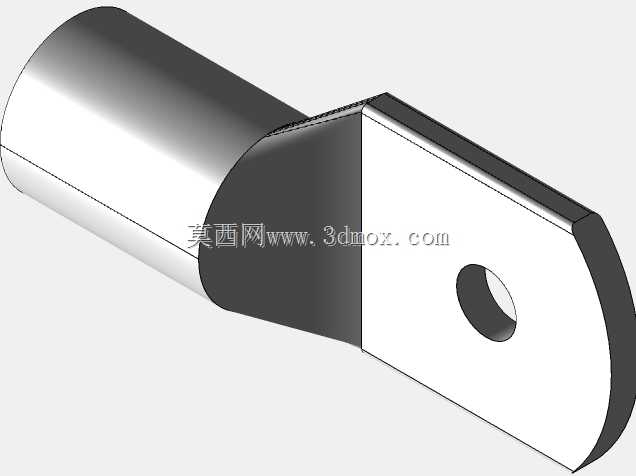

　　不同规格的差异主要体现在安装孔直径和舌片长度上。压接段保持与电缆截面相匹配，而孔位则根据所连接螺栓规格变化，例如适配M8、M10、M12等常见母排紧固场景。选型时不能只看电缆截面，还要核对母排钻孔尺寸、螺栓等级、拧紧空间以及所需电气间隙。若用于大电流回路，舌片宽度和搭接长度应保证电流从压接段向螺栓孔周围扩散时不过度收缩；若用于接地连接，则更关注机械拉脱力、防转能力和防腐镀层。

　　在实际电气柜布线中，这类端子通常在电缆剥除绝缘后套入导体，再采用对应压模进行六边形或围压成形。若工艺采用浇注方式，则圆筒内部还需考虑填充材料流动和排气空间，模型中圆筒端部开口、内壁长度以及过渡区形状都会影响施工便利性。压接完成后，端子舌片与母排之间依靠螺栓预紧力形成导电通路，因此安装面不能有明显凸起、错边或圆角占位。

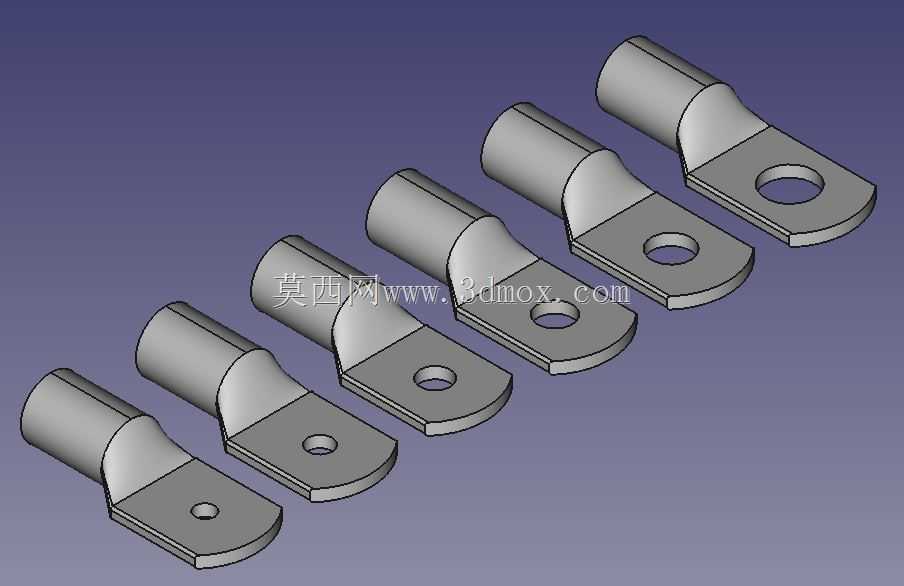

　　三维设计阶段把多个规格并列展示，有利于检查系列化零件的共性与差异：压接管可以采用相似几何，只需调整孔径参数；舌片外轮廓可随孔位变化保持统一风格；过渡区曲率则应在所有规格中保持相近比例。这样做既能减少加工刀具和模具调整，也能让现场压接工具、热缩套管和绝缘防护套具有更好的通用性。

　　从干涉检查角度，装入装配体后应模拟电缆弯曲半径、端子转动角度和螺栓套筒空间。圆筒末端到绝缘层的距离要满足压接模具夹持要求，舌片背面到相邻柜体或另一相端子的距离要满足电气间隙。若多只端子密集布置在同一母排上，还需注意相邻舌片宽度是否造成层叠或扳手无法落入。模型中清晰的圆柱面、平面和孔特征，也便于后续生成工程图、明细表以及压接长度检验尺寸。

　　总体而言，这类零件几何并不复杂，但工程约束集中在导电截面、压接可靠性、安装孔匹配和热循环稳定性上。建模时若只做外形而忽略壁厚、过渡区和孔边距，现场使用就可能出现压不紧、装不上或发热等问题；把这些边界在三维数据中准确表达，才能真正服务于电气连接设计和成套设备装配。
