变压器与电感配套阶梯式安装固定支架

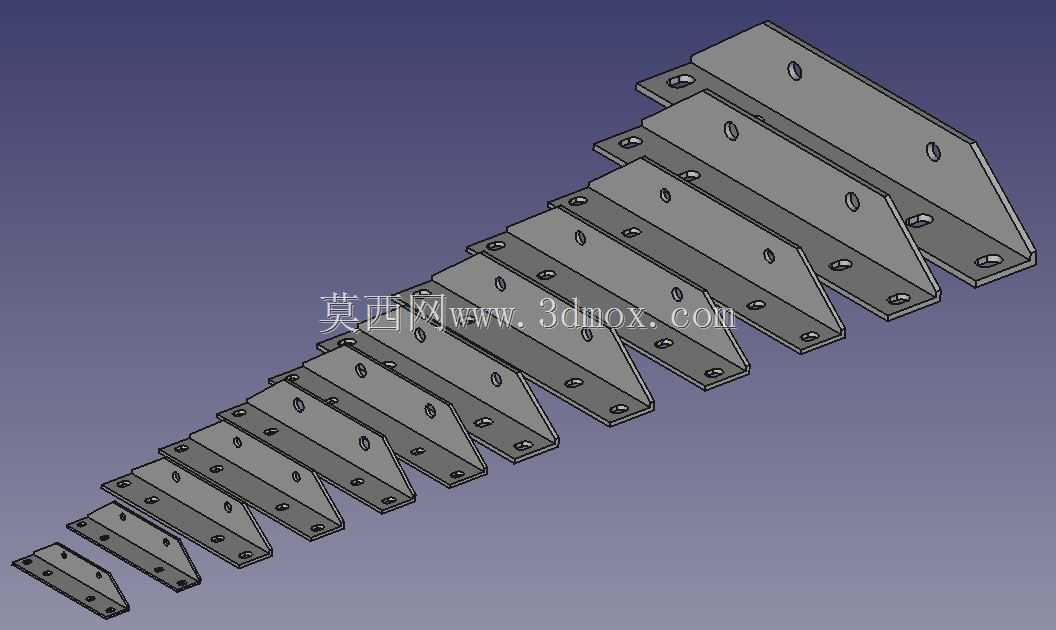

　　这套阶梯排布的安装支架，核心服务于工业电气柜内变压器、电感类器件的分层固定需求，在成套电控设备、变频控制柜、工业电源模组的装配场景中十分常见。现场布线与器件排布时，不同功率的变压器、滤波电感往往存在体积差、高度差，若全部采用同一平面的安装板固定，不仅会挤占柜内走线空间，还容易让高低压线路交叉贴近，带来绝缘距离不足的隐患。这套支架采用逐级抬升的阶梯式布局，每一级支架对应一类安装尺寸的器件，能让不同规格的变压器、电感沿斜面依次排布，器件之间自然留出散热间隙与走线通道，接线端子朝向统一，既方便生产工位的快速接线，也便于后期运维时逐路检测，不用在层层堆叠的器件里翻找接线点。从结构设计逻辑来看，支架主体采用钣金折弯成型，

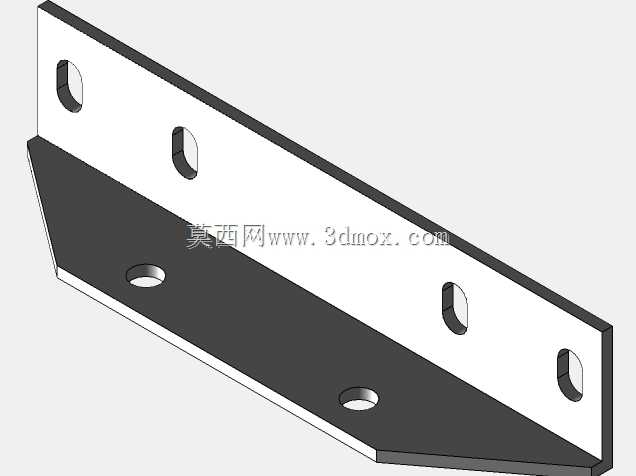

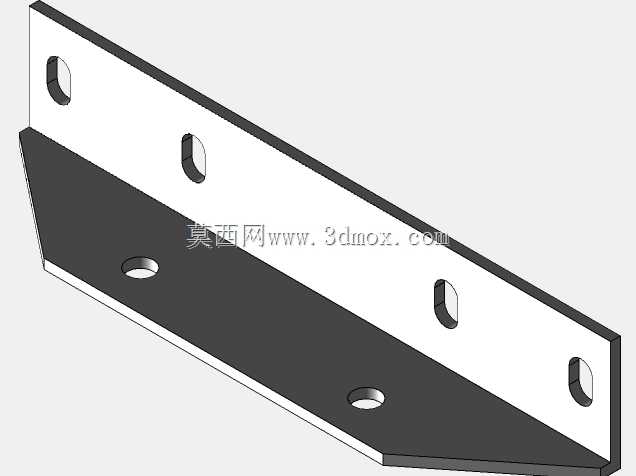

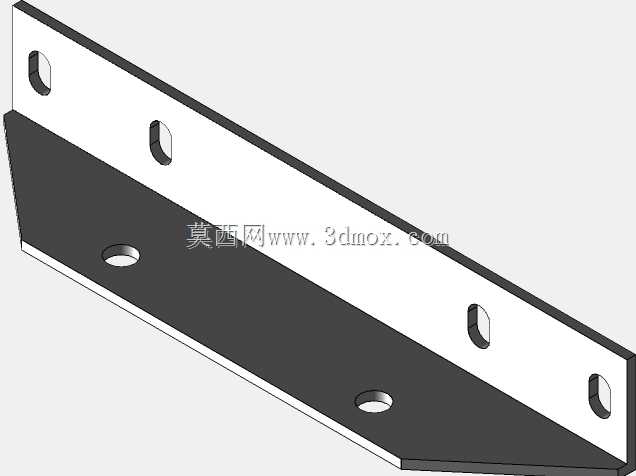

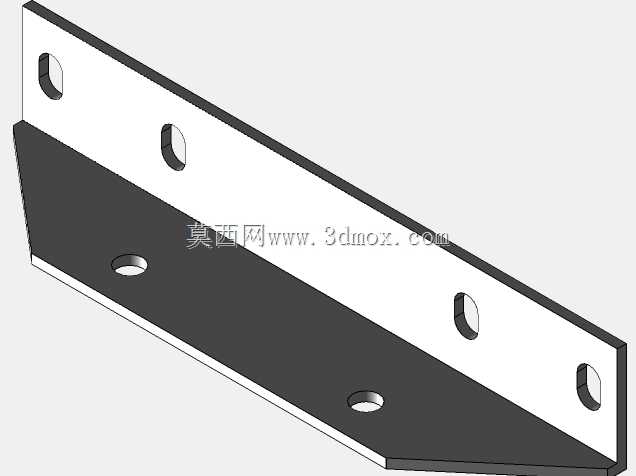

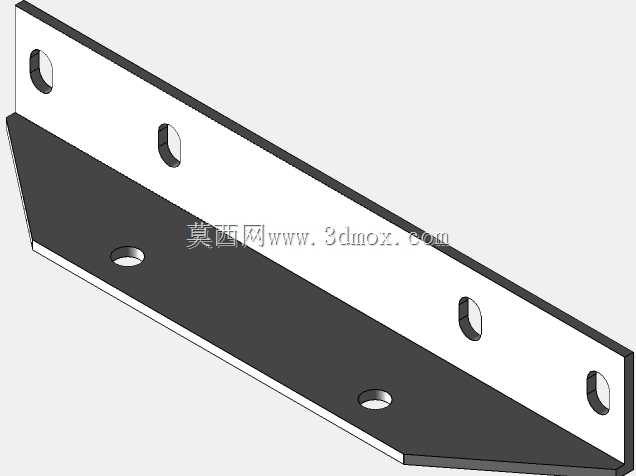

　　每一片支架都带有垂直的安装立面与水平的承载折边，折边处做了刚性加强，避免器件长期承重后出现下垂变形。安装面上的预留孔位按照变压器、电感的常规安装孔距排布，部分孔位设计为长圆孔，允许装配时根据器件实际孔距做小幅微调，抵消不同厂商器件的安装尺寸公差。相邻支架之间通过预设的连接孔位锁附固定，整体形成连续的阶梯支撑结构，不需要在电气柜背板上额外焊接大量支撑座，减少了背板的加工工序，也降低了焊接变形对安装平面度的影响。实际选型使用时，需要先确认柜内可利用的安装纵深与高度边界，最底端的支架对应最小规格的电感或小型控制变压器，越往上端承载的器件功率越大、重量越高，因此上端支架的板材厚度与折边高度也相应增加，匹配承重需求。

　　安装时先将整套支架的底部基准边与柜内安装梁对齐，锁附两端的固定孔完成初定位，再依次紧固中间的连接点位，避免单片支架依次安装带来的累积偏移。器件固定前，要在支架承载面与器件底座之间预留绝缘垫片的安装空间，孔位对位时不要强行锁附螺丝，防止器件底座受应力出现开裂。阶梯式的排布还能优化柜内的散热气流，变压器、电感工作时产生的热量可以顺着阶梯之间的空隙向上流通，不会被上层器件完全遮挡，相比密集平铺的安装方式，能降低局部热量积聚的概率。支架的侧边折弯处做了钝角处理，没有尖锐的裁切毛刺，装配人员在柜内操作时不会被划伤，也避免划破线缆的绝缘层。不同层级的支架立面都预留了接地标识的安装位置，器件接地端子可以就近与支架连接，

　　再通过支架整体与柜内接地排连通，减少接地引线的长度。针对部分需要加装减震垫的电感应用场景，支架的承载孔位周边预留了足够的平面空间，不需要额外扩孔就能放置环形减震垫，抑制电感工作时产生的电磁振动向柜体传递。整套支架的结构没有复杂的曲面与特殊加工工艺，常规的钣金下料、折弯、钻孔工序即可完成加工，表面处理可根据柜内使用环境选择镀锌或喷塑，满足不同防腐等级的要求。在进行三维结构校验时，需要重点核对每一级支架的抬升高度，保证上层器件安装后不会与下层器件的接线端子、散热片发生干涉，同时要确认支架整体的安装边界不与柜内的母线夹、走线槽、断路器等其他部件冲突。
