变压器与电感安装固定角支架

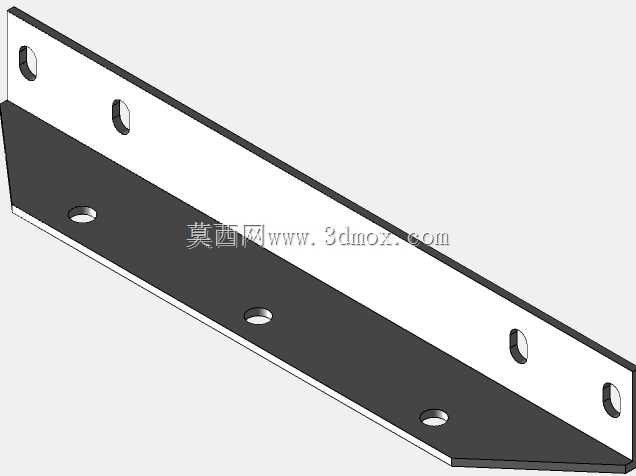

　　该组零件为变压器与电感类器件的安装角支架，主要用于在柜体、安装板或设备底板上固定Trafos与Drosseln类电磁元件。支架采用折弯板件结构，主体由平板安装面与侧向折边构成，形成稳定的L形支撑界面，能够把器件本体的载荷传递到基础安装面上，并在设备运输、运行振动及热胀冷缩过程中保持连接位置稳定。

　　从实际使用场景看，这类支架常见于工业控制柜、变频装置、电源模块、滤波单元及配电设备内部。变压器和电感在工作中会产生电磁振动，自身重量也较大，如果直接采用单点或平面贴合方式固定，长期运行后容易出现连接松动、绝缘磨损、器件位移等问题。带折边的角支架能够在垂直与水平两个方向提供约束，安装面用于贴合器件或底板，折边用于承担侧向限位和抗扭作用，使固定点形成更可靠的受力闭环。

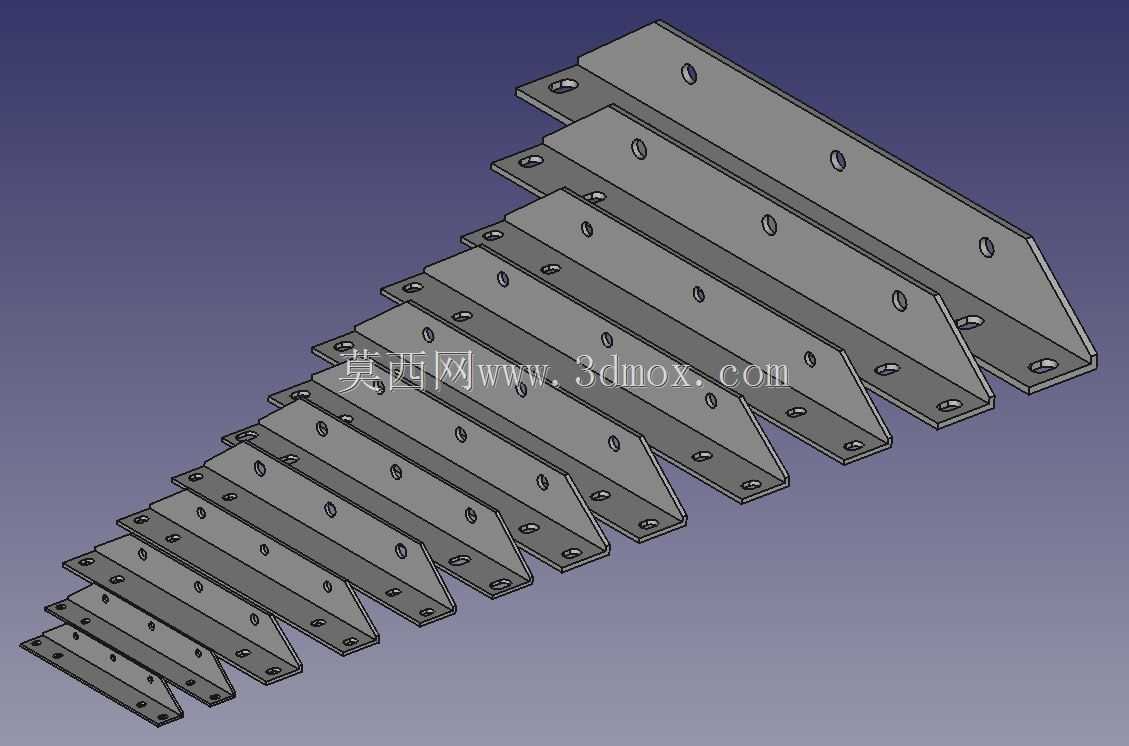

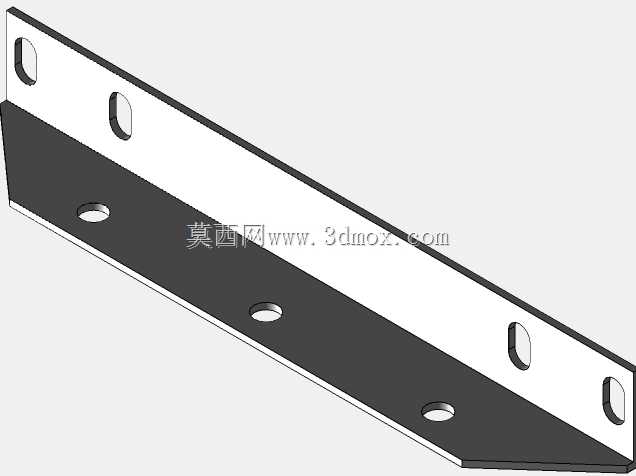

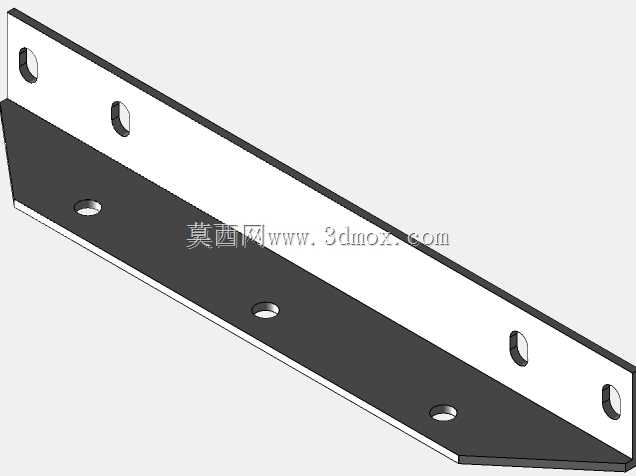

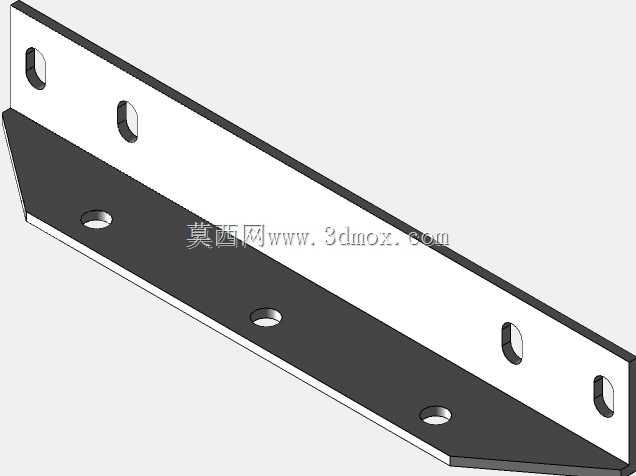

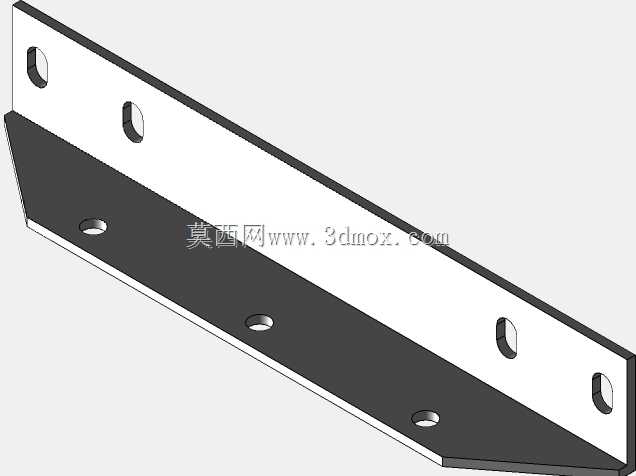

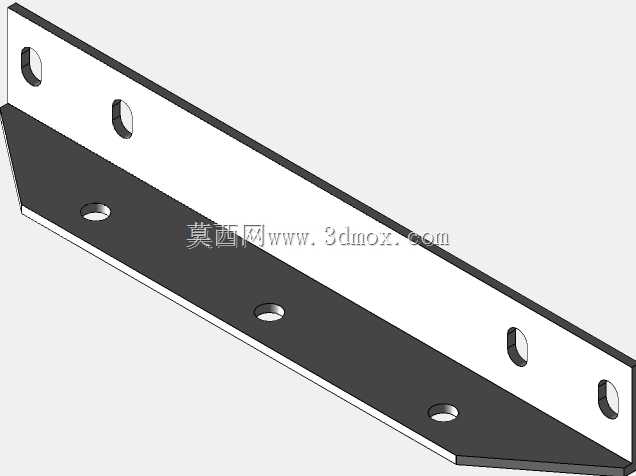

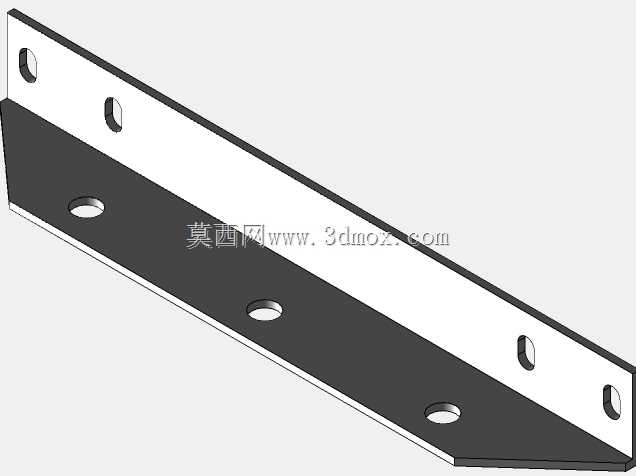

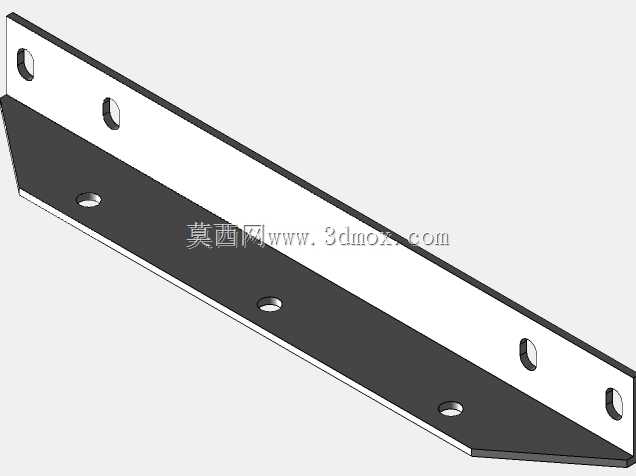

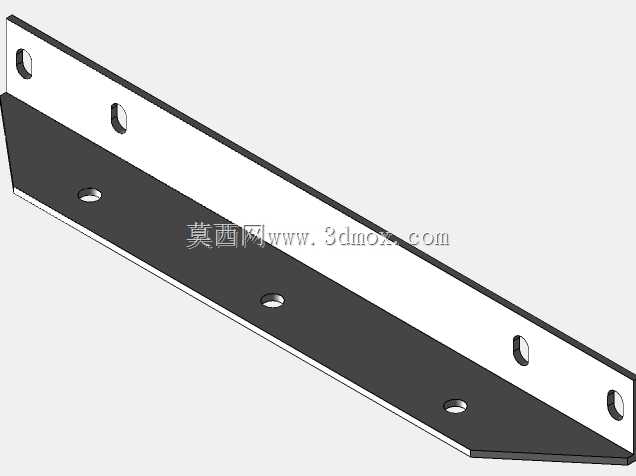

　　图中呈现的是一组不同长度或孔位组合的支架系列，而非单一零件。这种系列化设计的意义在于适配不同容量、不同底脚尺寸的变压器与电感。支架平板区域布置了多组安装孔，部分孔位于靠近折边的位置，用于与器件底脚连接；端部延伸孔则用于将支架固定到柜体骨架、安装梁或底板上。孔距随支架长度变化，可覆盖不同安装边界，减少非标改制工作量。结构工程师在选型时，需要重点核对器件底脚孔距、紧固件直径、支架与周边带电体的安全间隙，以及支架折边高度是否会与器件壳体、接线端子或散热通道发生干涉。

　　该类支架的设计思路偏向实用化钣金件。板材折弯后，截面惯性矩相比平板明显提高，在不显著增加材料厚度的情况下提升抗弯能力。折边同时起到加强筋作用，能够降低支架在器件重力作用下的翘曲趋势。孔位采用规则排布，便于采用冲压或激光切割后折弯成型，工艺路线短，模具投入少，适合中小批量多规格生产。端部孔位留出足够边距，可避免紧固时板边局部压溃；靠近折弯线的孔位则需考虑折弯变形区，防止孔位在折弯后产生椭圆化或位置偏移。

　　在安装边界方面，支架长度决定了器件底脚与基础安装面之间的跨距。较长支架适用于底脚间距较大的器件，可降低单位长度弯矩；较短支架则适合紧凑型器件或柜内空间受限位置。支架宽度与孔径需要匹配紧固件规格，通常应保证螺栓或螺钉穿过时留有合理间隙，以便补偿器件底脚与安装孔之间的位置误差。折边高度不仅影响结构刚度，也决定支架能够提供的侧向定位能力；若折边过低，抗扭转能力不足，若过高，则可能占用器件下方散热空间或影响接线操作。

　　从装配关系看，支架既可以成对布置在器件两侧，也可以根据器件重量采用四点支撑。对于重量较大的变压器，支架应尽量使固定孔落在柜体加强筋或较厚底板区域，避免仅固定在薄钢板上产生局部共振。电感器件在高频工况下还会带来附加振动，选型时需要关注支架与连接面之间的接触刚度，必要时可在结合面设置防松垫圈或减振垫，但减振垫不能过度牺牲定位精度。支架表面处理通常以满足防腐和接地连续性为前提，镀层或涂层不应影响安装面的可靠导电连接。

　　三维建模时，这类零件适合以基础板料轮廓、折弯线和孔特征进行参数化构建。先确定安装面长度、宽度、板厚和折弯半径，再按器件底脚孔距阵列孔位，最后建立折边并检查折弯展开尺寸。系列化支架可通过配置不同长度、孔数和孔距实现快速派生，而不必逐个重建模型。建模过程中应特别注意折弯扣除、孔边距以及折边后孔位与器件底脚的实际对应关系，避免在装配阶段出现紧固件无法穿入或支架互相干涉的问题。
