RABA发动机齿轮式机油泵结构设计

　　该齿轮式机油泵主要面向内燃机润滑回路，用于在发动机运转过程中建立稳定油压，将油底壳内的机油加压后输送至曲轴轴颈、凸轮轴衬套、齿轮啮合区及其他需要强制润滑的摩擦副。其在整机中的位置通常靠近曲轴前端或缸体下部，通过齿轮、链轮或传动轴获取动力，结构紧凑性直接影响油道布置、前罩壳轮廓以及维修拆装空间。

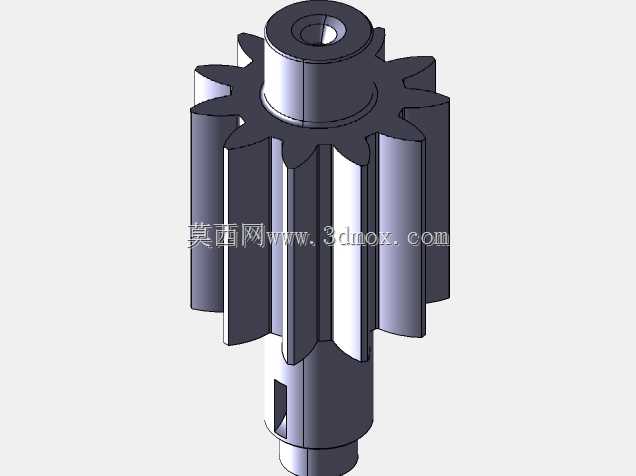

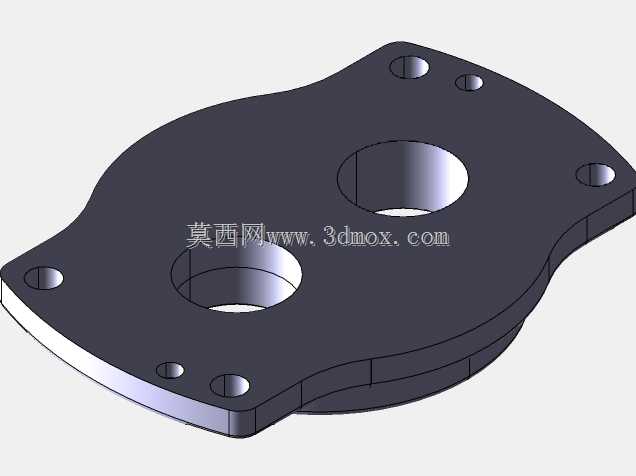

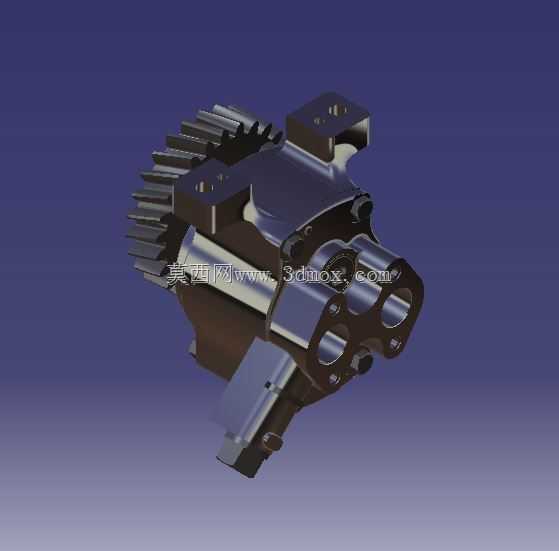

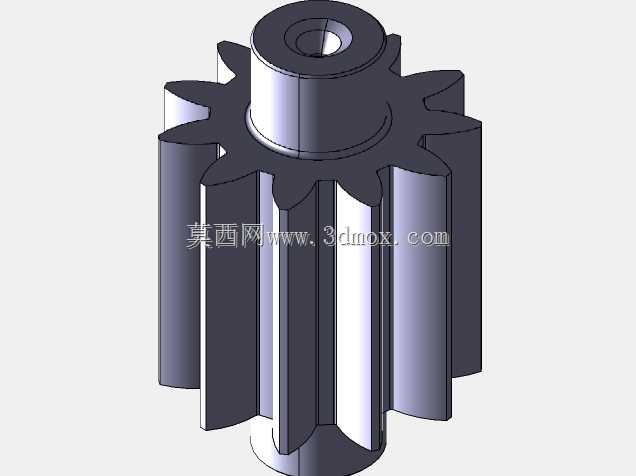

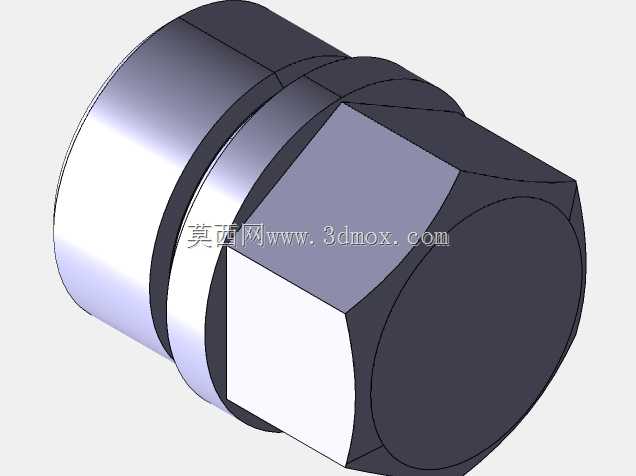

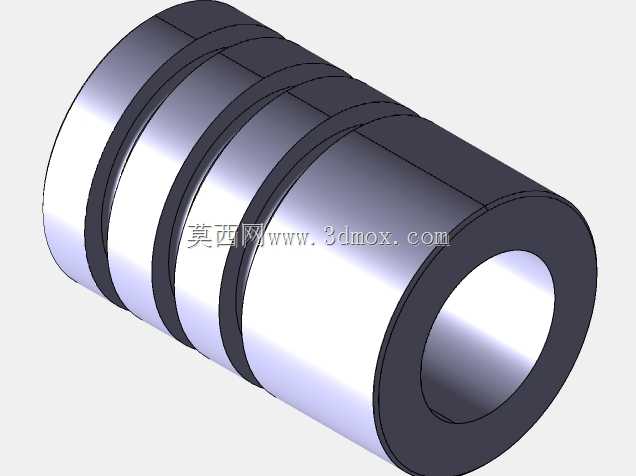

　　从结构组成看，模型包含泵体、泵盖、主动齿轮、从动齿轮、轴系、定位凸台以及外接安装面。齿轮副置于封闭腔体内，利用齿间容积变化完成吸油与压油：入口侧容积增大形成低压，机油经吸油道进入齿槽；齿轮旋转将油液带向出口侧，轮齿逐步啮合使容积减小，油液被压入主油道。这种方案结构成熟、加工便利，对油液黏度变化具有较好适应性，在商用车发动机、工程机械动力单元以及固定式柴油机中应用广泛。

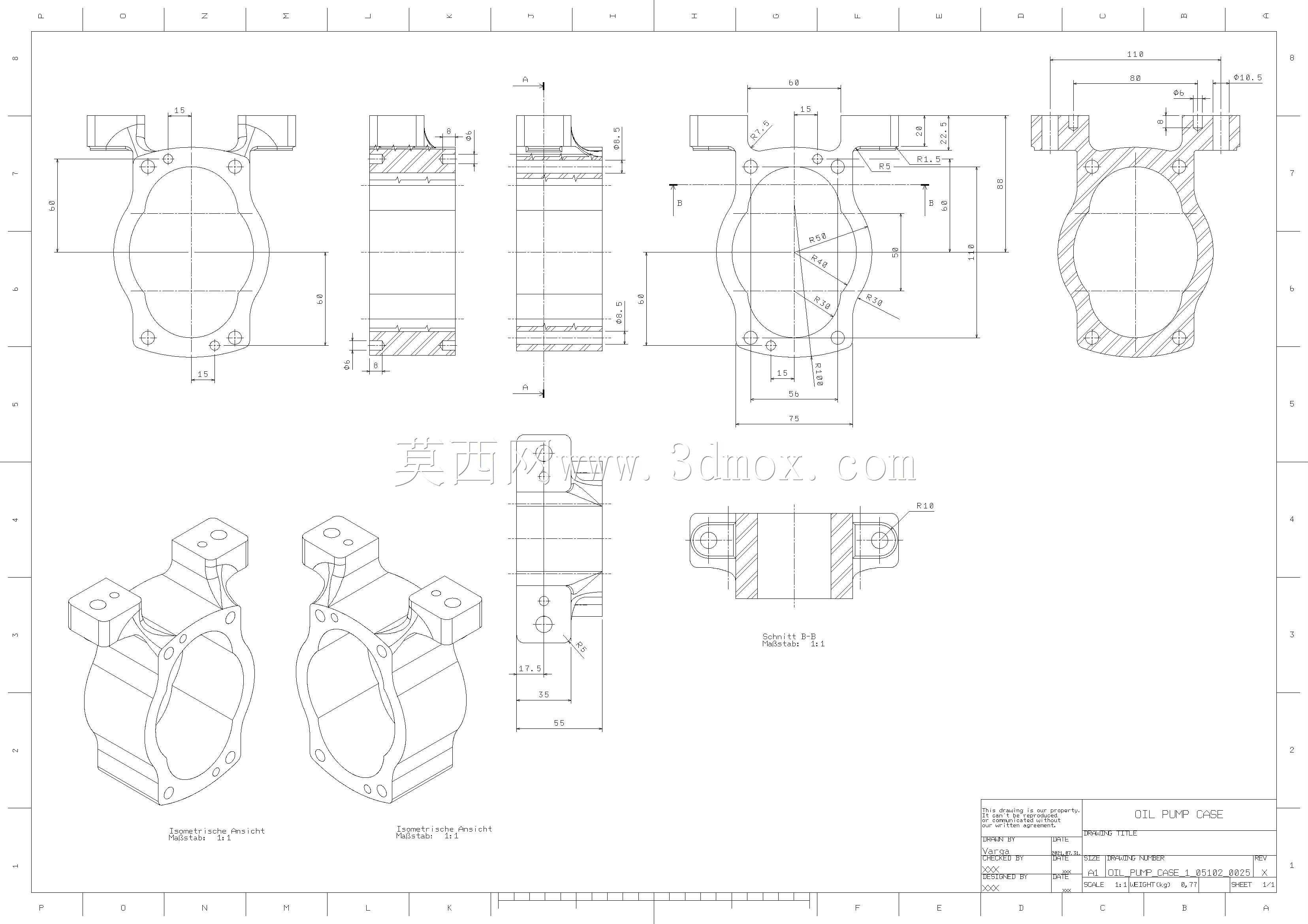

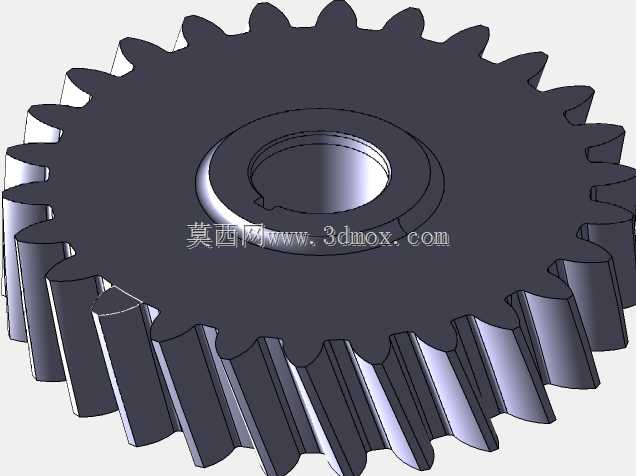

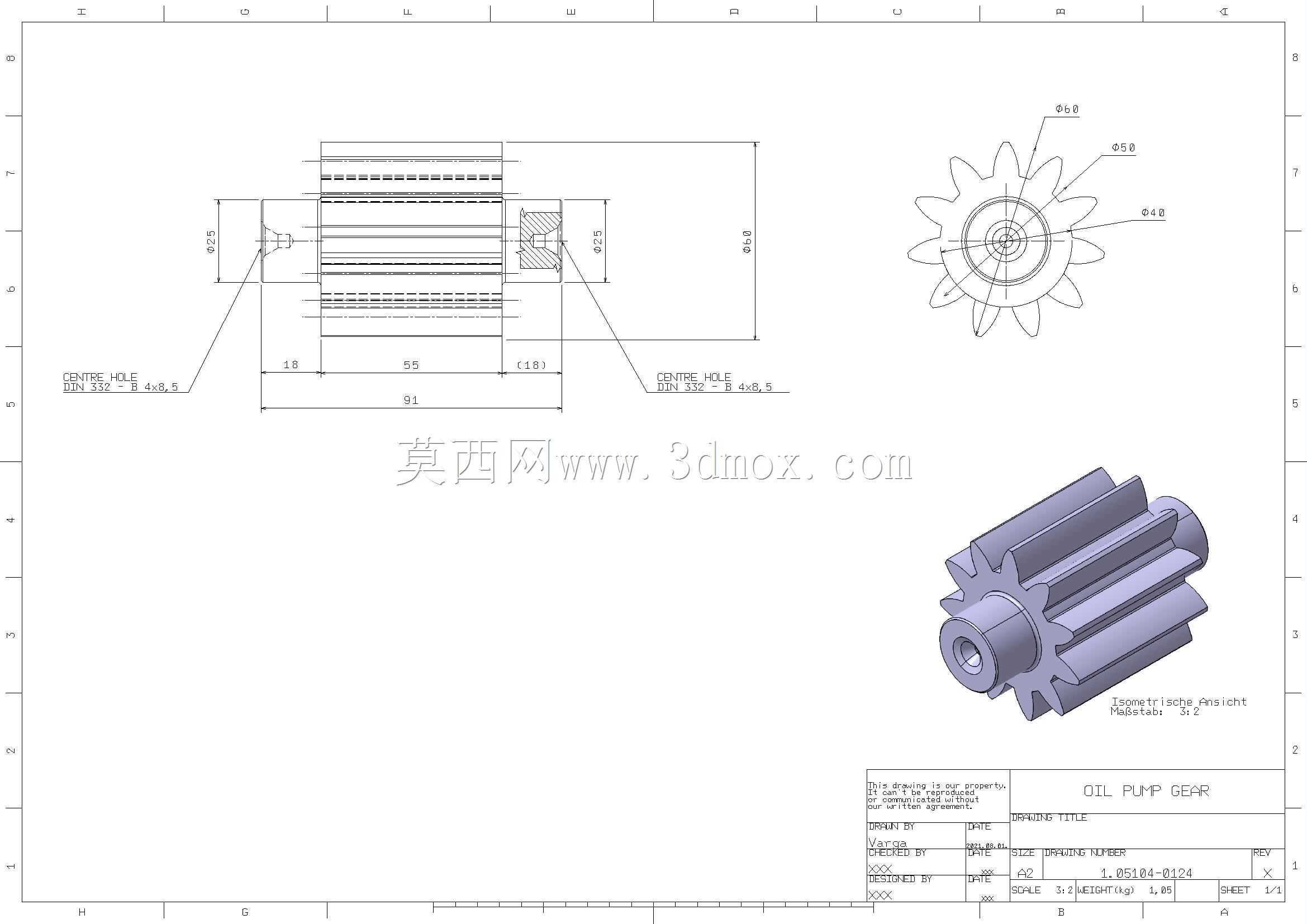

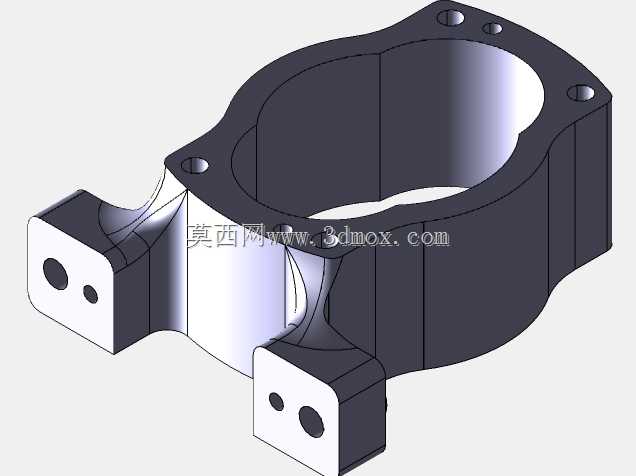

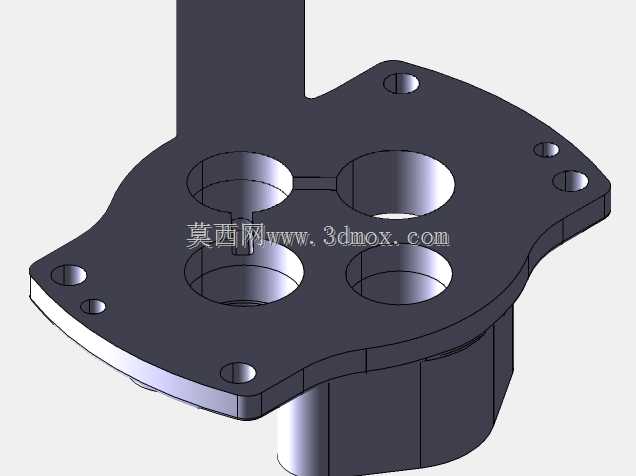

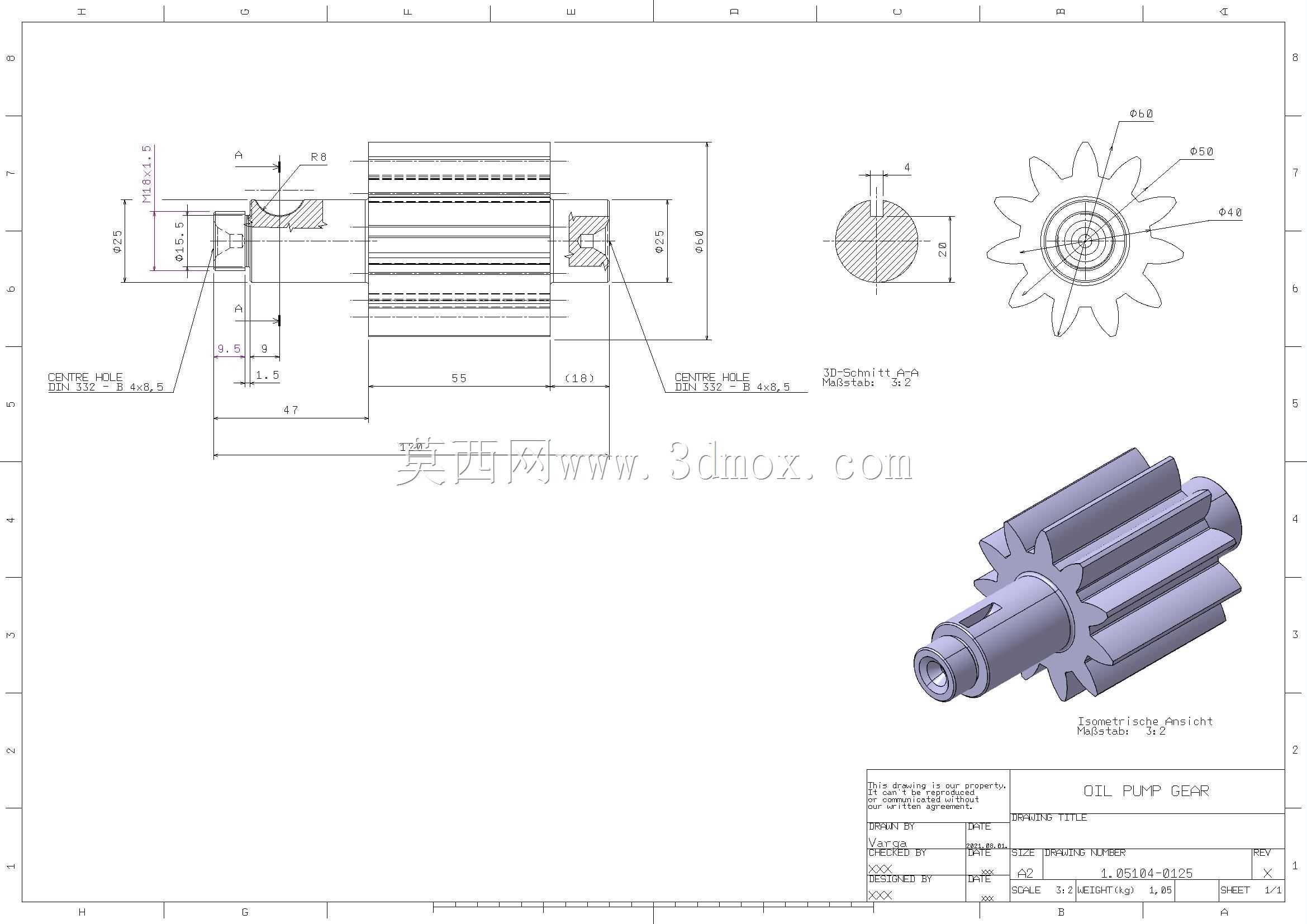

　　泵体外形并非规则几何体，而是围绕齿轮腔、油道、安装接口和避让空间形成复合轮廓。上部块状区域承担连接与定位功能，预留的凸台和孔位用于与发动机机体或支架固定；侧向伸出结构对应油路接口或安装边界，需要在整机布置时校核与正时齿轮室、油底壳法兰、滤清器座及周边管路的间隙。外露齿轮表明该泵可由发动机齿轮系驱动，设计时必须保证啮合中心距、齿宽、压力角和传动比匹配，否则会产生噪声、冲击甚至异常磨损。

　　进行三维建模时，齿轮腔与齿轮外圆之间的径向间隙、齿轮端面与泵盖之间的轴向间隙是核心控制对象。间隙过大将导致内泄漏增加、容积效率下降，冷启动或低转速时油压建立迟缓；间隙过小则可能因热膨胀、形位公差或油膜不足造成刮擦。模型中应重点表达泵体分型面、轴承孔同轴度、定位销孔位置、螺栓孔分布以及油孔走向，这些特征直接决定后续加工工艺和装配顺序。

　　安装边界方面，需要结合发动机缸体或齿轮室的实际坐标确定泵体姿态。吸油口应尽量接近油底壳储油区并避免吸入空气，压油口方向应便于连接机油滤清器或冷却器。固定孔周边需保留足够的扳手空间，螺栓预紧面应平整，防止泵盖受压变形后影响端面间隙。若泵体靠近排气侧或高温区域，还应在布置上考虑热辐射对机油黏度和密封件寿命的影响。

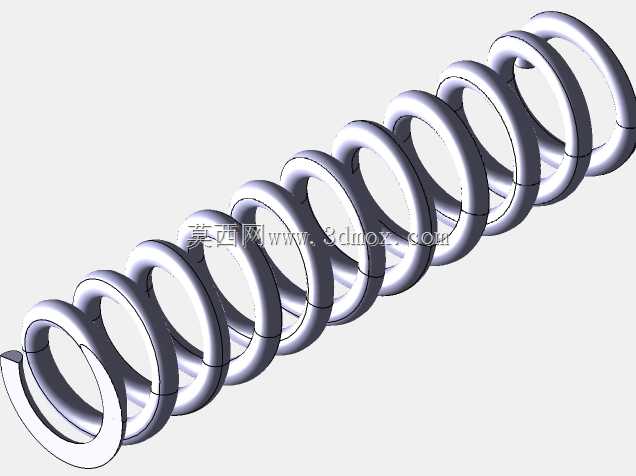

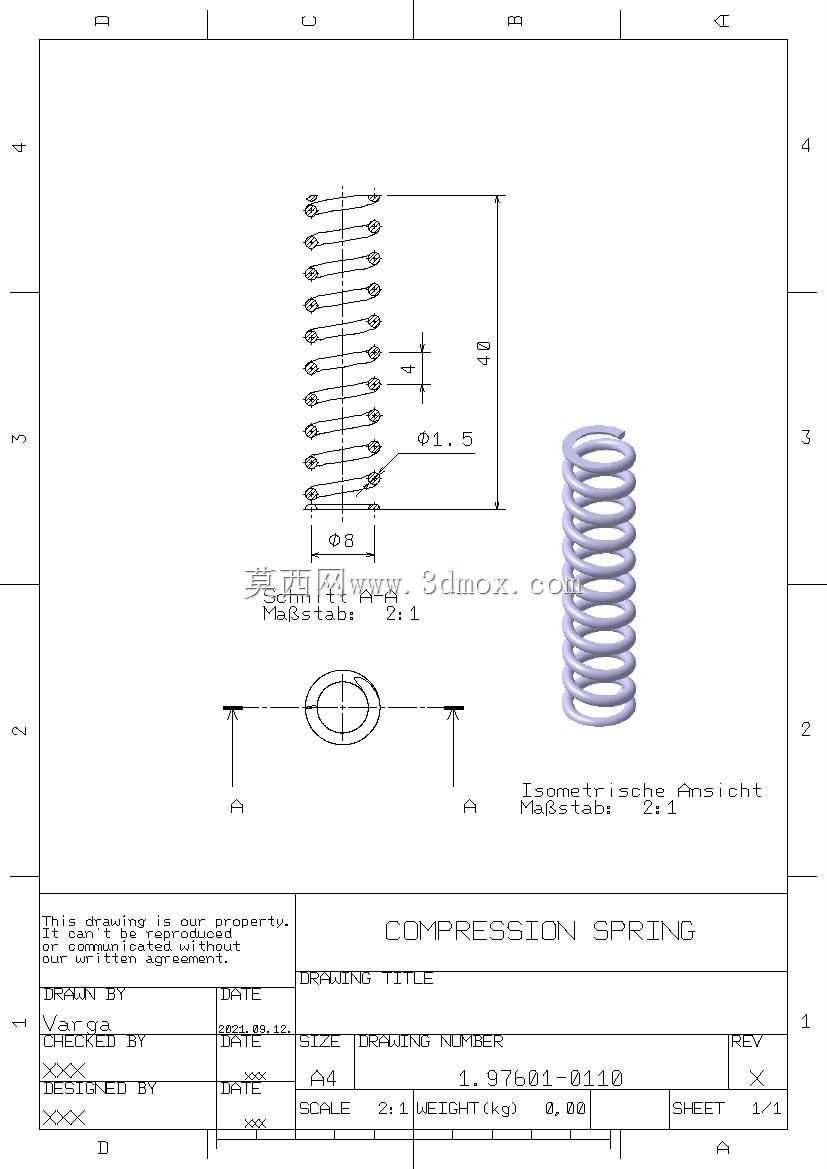

　　功能设计上，该类机油泵除满足额定转速下的供油量外，还需关注怠速油压、高速泄压以及冷启动工况。齿轮参数、齿间容积和入口通径共同决定泵油能力；若系统设置安全阀或限压阀，则泵体或邻近油道中应预留阀腔布置位置。模型虽然以外观和主体结构表达为主，但在工程设计阶段仍需同步校核吸油阻力、困油容积、齿轮侧隙和轴承受力，以降低脉动、噪声和气蚀风险。

　　对于结构设计与选型人员而言，该模型可用于发动机前端附件布置校核、齿轮系运动干涉检查、油道接口匹配以及维修拆装路径模拟。通过三维装配关系，可以直观判断泵体与周围件的最小间隙、紧固件可达性以及齿轮啮合包络，从而在样机加工前发现布置冲突，并为铸件壁厚、加强筋布置、密封面宽度和加工基准选择提供依据。
