柴油机燃油输送给水泵精密结构

　　这款泵体结构常见于小功率柴油动力的燃油供给支路，也可在低压流体输送场景中承担介质增压与通路切换功能。实际装机时，它布置在油箱与高压喷油泵之间，依靠内部柱塞与阀组的配合，将静置的燃油加压后稳定输送至后端喷射系统，同时过滤油路中裹挟的微小气泡，避免高压端因气阻出现供油断续、动力掉速的问题。在农用机械、小型工程机械以及固定式柴油机组的运维现场，这类泵件往往是故障排查的重点节点，其密封可靠性与柱塞配合精度直接决定整机冷启动性能与持续运转稳定性。

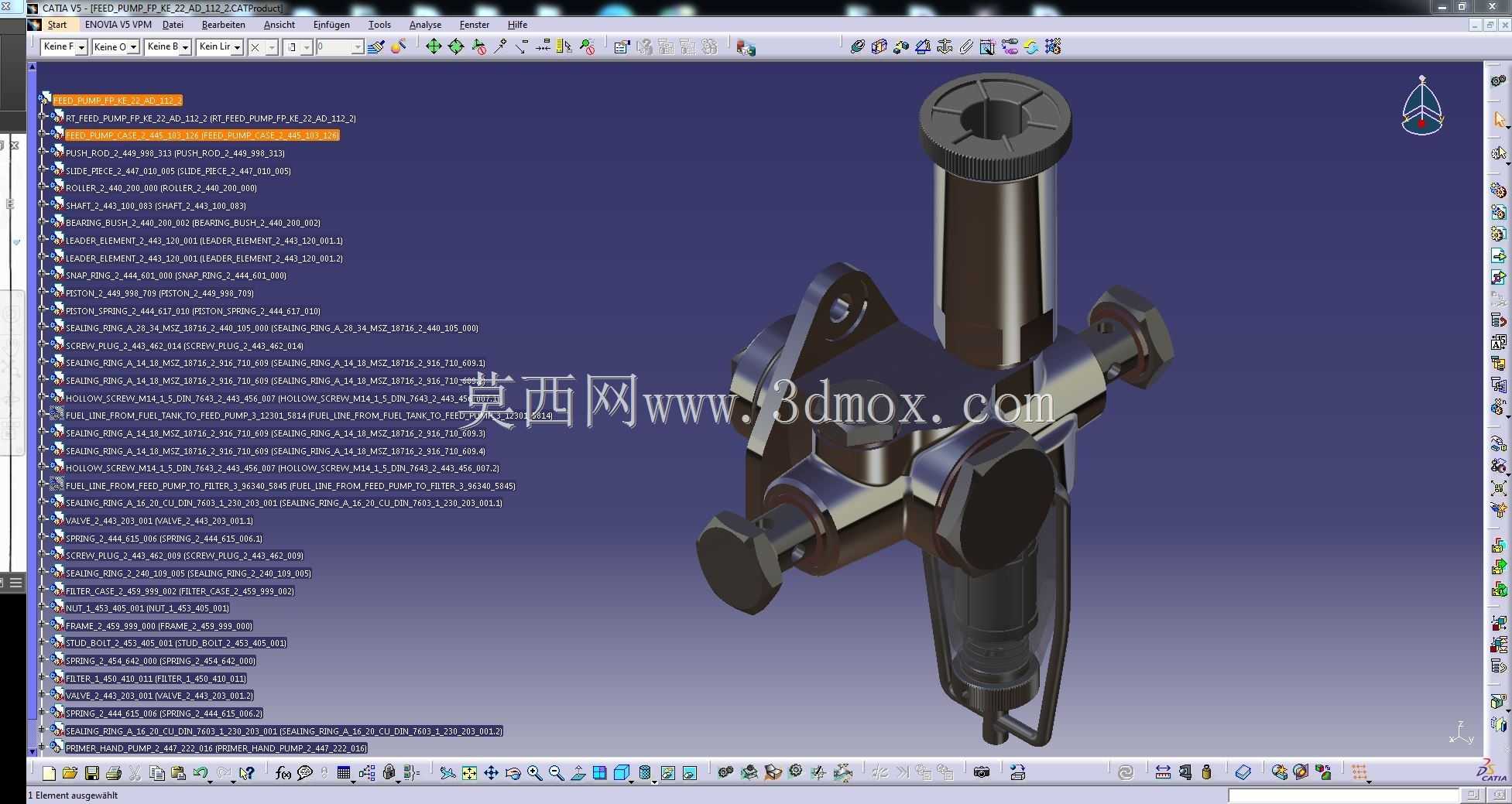

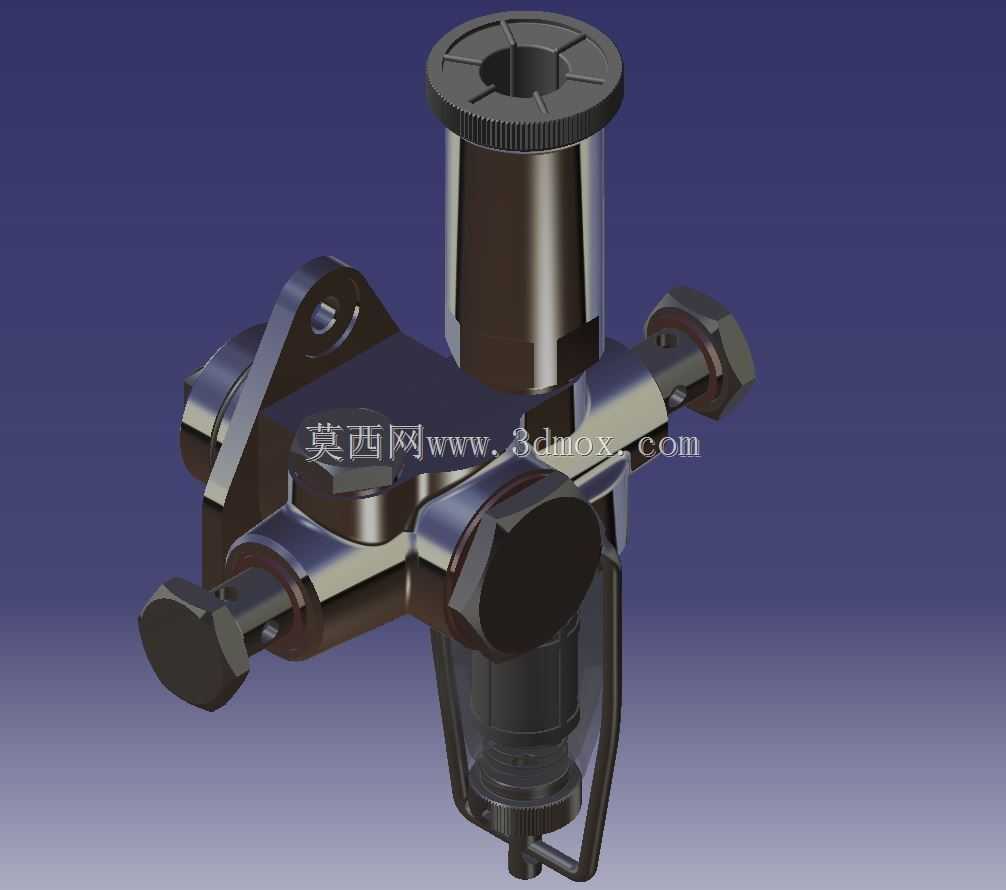

　　从结构拆解视角看，模型完整还原了泵体的十字形通腔布局：竖直方向为主柱塞工作腔，顶部的滚花调节帽用于手动预压或柱塞行程微调，表面细密的网纹滚花在装配时可增大手部摩擦力，无需专用工具即可完成小范围调校；下部延伸段为进油侧接口，内置止回结构防止停机后介质倒流。横向贯通的两路接口分别对应出油与旁通回路，端部采用六角锁紧结构，既方便管路对接时的扳手卡位，也能通过压紧力保证结合面密封，杜绝低压工况下的渗漏隐患。泵体侧面的铰接支架是安装定位的核心承力部位，两个安装孔的孔位公差与结合面平面度需要严格控制，否则整机长期振动后容易出现固定螺栓松脱、泵体偏移的问题。

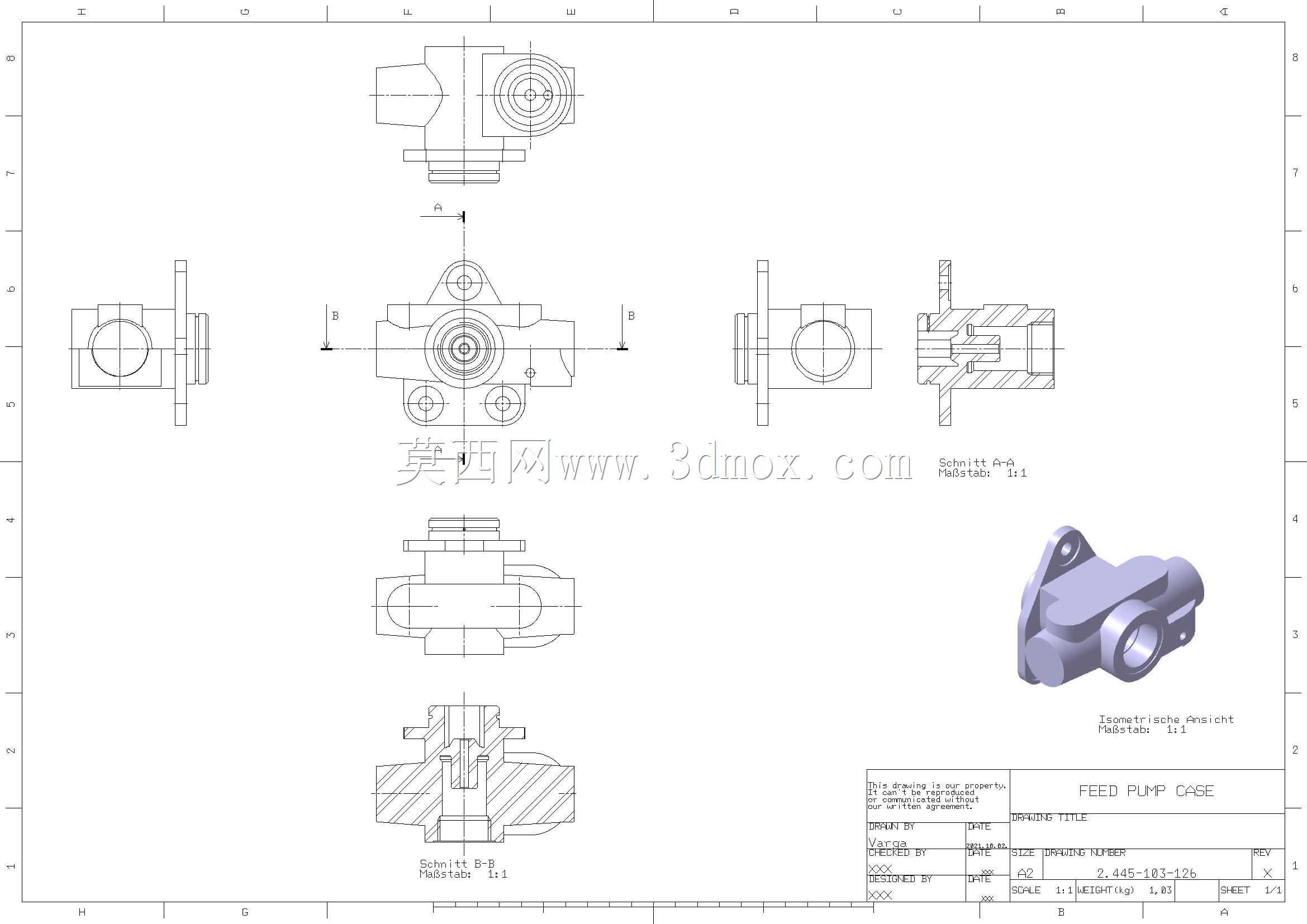

　　建模过程中，这类薄壁腔体与运动件配合的结构需要重点处理几处边界：一是柱塞与腔体的配合段，既要保留合理的滑动间隙示意，又要避免三维装配时出现面体重合干涉；二是横向接头处的螺纹收尾与密封锥面，实际加工中这部分直接决定密封寿命，模型中需准确还原锥面角度与台阶过渡，不能为了简化建模将其做成等径圆柱；三是顶部调节帽的滚花特征，采用圆周阵列纹理而非贴图示意，能够直观呈现零件的工艺特征，也为后续出工程图标注表面粗糙度提供清晰参照。

　　安装边界方面，该泵属于紧凑型油路附件，整体占用空间集中在十字形轮廓范围内，侧向管路接口需要预留至少扳手操作的空间，顶部调节帽上方也要留出手动操作的间隙，避免被周边机架或线束遮挡。其安装支架的贴合面需要与动力机体的安装基面保持平行，若存在角度偏差，强行锁紧螺栓会导致泵腔变形，加剧柱塞磨损甚至出现卡滞。油路对接时，进、出口方向不可接反，内部止回阀的单向导通特性决定了反向安装无法建立油压，这也是现场维修中容易出现的装配失误点。

　　功能设计上，该泵兼顾了手动泵油与机械驱动两种工作模式：机组长期停放后，可通过顶部柱塞反复按压完成油路排气，无需启动电机即可将燃油填充至整个低压回路；正常运转时则由发动机凸轮轴驱动内部柱塞往复运动，持续输出稳定压力的燃油。泵体外壳采用刚性较好的金属材质，能够抵御机舱内的油污、温度波动与振动冲击，外露的金属接头表面做了防锈处理，适应多尘、潮湿的野外作业环境。

　　对于结构设计人员而言，这类模型的参考价值在于清晰呈现了低压泵类产品的典型布局：如何在有限的体积内集成进油、出油、手动调节、安装固定等多项功能，如何通过对称式结构降低铸造与加工难度，如何在接口位置兼顾操作便利性与管路走向合理性。三维建模时还原所有细节特征，也能帮助选型人员快速核对安装尺寸、预判管路干涉风险，减少实物装机后的反复修改工作量。
