拉巴曼恩D2156MKL6活塞结构设计

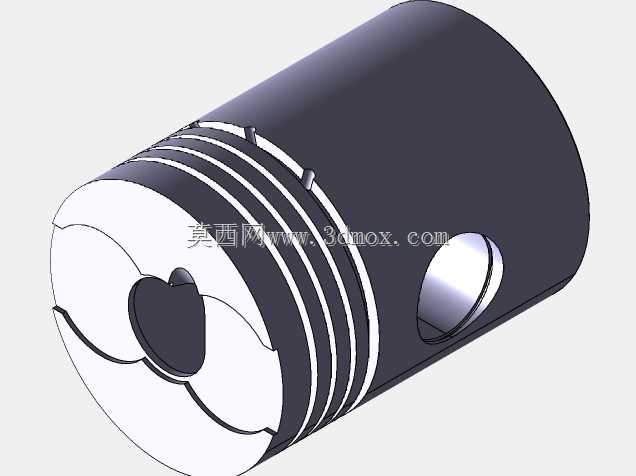

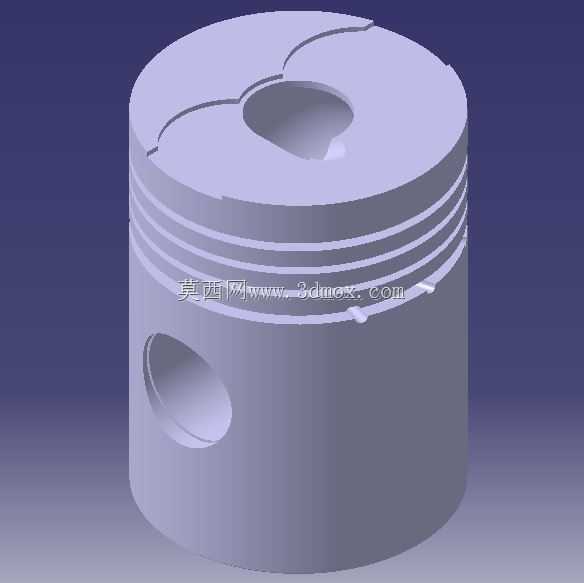

　　活塞是内燃机中把燃气压力转化为机械往复运动的核心零件，其结构直接关系到燃烧组织、密封可靠性、热负荷承受能力以及曲柄连杆机构的运动匹配。该模型围绕拉巴曼恩D2156MKL6机型的活塞展开，完整呈现了活塞顶面、头部环带、销座区域和裙部导向面的几何关系，适合用于发动机结构拆解、运动校核、零部件选型以及三维教学演示。

　　从实际装机位置看，该活塞位于气缸内部，上方与气缸盖、气门及喷油或点火区域共同围成燃烧室，下方通过活塞销与连杆小端连接。工作过程中，高温高压燃气作用于活塞顶面，活塞再经销座把力传递给活塞销和连杆，最终驱动曲轴旋转。由于活塞在高速往复运动中同时承受热负荷、机械冲击和侧向力，模型在结构表达上重点保留了几处关键特征：顶面具有非平面凹腔，用于配合燃烧室形状，组织气流并控制压缩终点的混合气分布；头部外圆布置多道环槽，用于安装气环和油环，实现燃气密封、机油控制和热量传导；裙部开设横向销孔，销孔周围形成局部加厚的销座，以承受爆发压力和往复惯性力。

　　顶面凹腔的位置和深度不是单纯的造型凹陷，而是燃烧系统匹配的一部分。凹腔边缘与活塞外周保留一定实体宽度，既为顶面提供刚度，也避免火力岸区域过薄而导致热应力集中。模型中顶面轮廓过渡平滑，没有突兀尖角，这种处理有利于降低局部热点，使热量更均匀地向环带和裙部传递。对于结构设计人员而言，在引用该模型进行二次校核时，应重点关注凹腔容积、顶面厚度以及与气缸盖燃烧室、气门下沉量之间的边界关系，任何尺寸改动都可能影响压缩比和燃烧效率。

　　活塞头部的多道环槽是密封系统的安装基础。上环槽区域温度最高，通常对应第一道气环，槽宽、槽深和槽底圆角需要与环组规格严格匹配；下方环槽则承担辅助密封和刮油布油功能。模型中环槽沿轴向平行布置，外圆形成清晰的分层结构，便于观察活塞环的安装位置和运动空间。实际设计时，环槽间距不能随意压缩，因为环带既要容纳活塞环，又要保证热量从顶面向活塞环和缸壁传递的路径。若环岸过窄，高温工况下容易出现变形、积碳卡滞甚至开裂；若环带过高，则会增加活塞高度和往复质量。

　　销孔位于裙部两侧，孔口周围可见明显的实体堆积，这是典型的销座加强结构。活塞销穿过销孔后形成铰接点，燃气压力主要通过销座内侧支承面传递，因此销孔轴线与活塞轴线的垂直度、销孔中心到顶面的压缩高度、销孔直径与连杆小端的配合关系，都是装机匹配中的关键边界。该模型保留了销孔贯通形态和裙部外圆的连续曲面，可用于检查连杆摆动空间、活塞销装配方向以及活塞在气缸内的偏置关系。对于运动仿真而言，销孔中心是建立运动副的重要基准，裙部外圆则用于定义活塞与缸壁之间的导向接触。

　　裙部在模型中占比较大，其作用不只是填充气缸空间。活塞工作时会在侧推力作用下压向缸壁，裙部承担导向和承载功能，因此外圆轮廓通常需要在真实工程中考虑热膨胀后的型线修正。虽然三维模型主要展示几何外形，但从结构上仍能看出裙部与头部之间的直径差异和过渡关系。头部温度高、膨胀量大，通常需要较小冷态间隙；裙部温度相对较低，却要保证导向稳定，因此其轮廓、长度和销座连接方式都会影响敲缸、拉缸和机油消耗。

　　在设备用途层面，这类活塞主要服务于往复式内燃机，可用于固定式动力、工程机械、车辆或其他需要燃烧做功的动力单元。拆解到三维结构层面，它不是一个孤立圆柱件，而是燃烧、密封、传热、润滑和运动转换的交汇点。选型或逆向建模时，不能只看外径和总高，还必须同时确认燃烧室凹腔形式、环槽数量与截面尺寸、销孔直径、销孔中心高度、裙部长度以及避让连杆运动所需的内部空间。

　　从建模思路看，该模型以回转体为基础，再通过切除、凸台和局部特征构建出燃烧室凹腔、环槽和销孔。顶面非对称凹腔决定了模型不能简单按普通圆柱活塞处理，装配时需要确认周向方位；环槽属于精密配合特征，修改时应保持槽侧平面与活塞轴线垂直；销孔与裙部相交区域存在复杂相贯线，是网格划分、强度分析和应力集中评估的重点位置。若用于有限元分析，还应在销座内侧、环槽根部和顶面边缘进行局部细化，因为这些区域在热机耦合工况下最容易出现高应力。

　　安装边界方面，活塞上部受气缸盖和气门运动包络限制，顶面凹腔必须避开气门干涉；外周与缸套之间留有设计间隙，并由活塞环完成密封；下部通过活塞销与连杆连接，连杆在曲轴旋转过程中会发生摆动，因此裙部内腔和销座下方需要留出足够空间。模型中可见的所有主要特征都对应真实装配约束：环槽决定环组，销孔决定铰接，裙部决定导向，顶面凹腔决定燃烧匹配。把这些边界串联起来，才能理解活塞为何采用这种外形，而不是简单追求轻量化或外观规整。

　　对于三维建模从业者，该模型的价值在于提供了一个较完整的发动机活塞结构样本，可用于练习回转类零件建模、特征顺序规划、工程图尺寸标注以及装配关系检查。对于设备选型和结构设计人员，它可以作为讨论压缩高度、环组布置、销座强度和燃烧室形状的可视化对象。观察这类零件时，应始终把它放回气缸、连杆、曲轴和缸盖组成的系统中，任何单一尺寸的变化都会影响发动机的密封、传热、润滑和动力输出。
