IFA发动机用单槽传动皮带轮结构

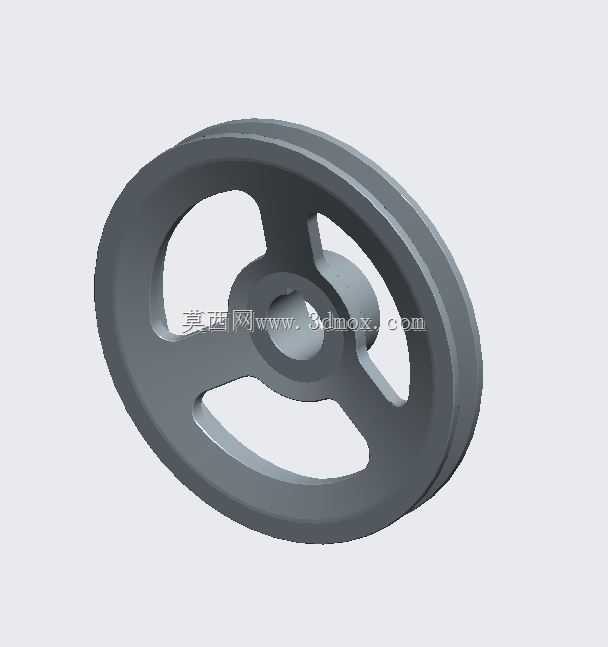

　　这款带轮的核心使用场景集中在IFA系列发动机前端轮系，负责驱动冷却水泵、发电机这类附属部件，轮槽采用单根V带适配结构，轮缘的槽型角度按照常规小功率传动带的包角要求做了匹配，能保证皮带在运转过程中不会出现侧向滑移。从实际装机的边界来看，轮毂中心的通孔对应发动机附件轴的安装位，孔侧预留的键槽结构可传递额定扭矩，避免带轮与轴之间出现周向打滑，轮毂向外延伸的辐板没有采用实心整板结构，而是开出了三个近似扇形的减重孔，这一设计并非单纯为了削减材料用量，更多是考虑发动机舱内的散热需求，运转时辐板的镂空区域可带动周边空气形成导流，带走皮带摩擦产生的热量，同时降低自身转动惯量，让发动机启停阶段的轮系响应更平顺。轮缘的外圆做了加厚处理，

　　槽底的粗糙度需要满足传动带的贴合要求，不能出现明显的加工刀痕，否则会加剧皮带的异常磨损，缩短附属传动带的更换周期。在结构设计的取舍上，这款带轮没有采用多楔带槽结构，是因为对应机型的附属部件总负载较小，单根V带完全可以覆盖功率传递需求，同时简化了轮系的张紧结构，不需要额外设置多楔带对应的自动张紧轮，降低了整机的零部件数量与后期维护点。辐板与轮毂、轮缘的衔接位置都做了圆弧过渡，没有尖锐的应力集中棱角，铸件在成型后这些过渡区域的内部组织更致密，承受交变载荷时不容易出现起始裂纹。从安装尺寸的匹配逻辑来讲，带轮的轴向厚度需要对应发动机前端的安装空间，不能与周边的正时罩壳、水管路发生干涉，三个减重孔的位置也做了周向均布设计，

　　保证带轮自身的静平衡精度，发动机怠速运转时不会因为带轮的质心偏移产生额外振动。这类带轮的毛坯多采用铸铁铸造成型，后续再对轮槽、内孔、端面进行机加工，设计阶段已经预留了合理的加工余量，既不会因为余量过大增加加工工时，也不会因为余量不足导致毛坯缺陷暴露在工作表面。在轮系的匹配计算中，这款带轮的节圆直径已经结合发动机曲轴带轮的直径做了传动比适配，保证附属部件的工作转速落在设计区间内，不会出现发电机转速过低导致充电不足，或是水泵转速过高导致密封件过早损坏的问题。辐板上的镂空结构同时也方便装配时的夹持操作，工装卡具可以直接卡在镂空区域完成带轮的压装与拆卸，不需要额外设计复杂的专用工装。带轮的两个端面都留有足够的轴向定位基准面，压装到轴上之后可以靠端面贴合实现轴向定位，不需要再额外设置轴向锁紧的复杂结构，简化了装配工序。
