M22×1.5六角法兰面车轮紧固螺母

　　在商用车底盘、乘用车轮端以及部分非道路行走机械的轮毂装配中，车轮螺母承担着把轮辋可靠压合在轮毂螺栓上的任务。轮端连接既要承受整车垂向载荷，又要传递制动力矩、驱动力矩和转弯时的横向冲击，因此螺母不能只满足普通螺纹副的咬合要求，还要在支承面形式、对中方式、防松能力和装配空间上做针对性处理。这款M22×1.5规格的六角法兰面螺母，就是围绕轮边连接工况建立的三维结构模型。

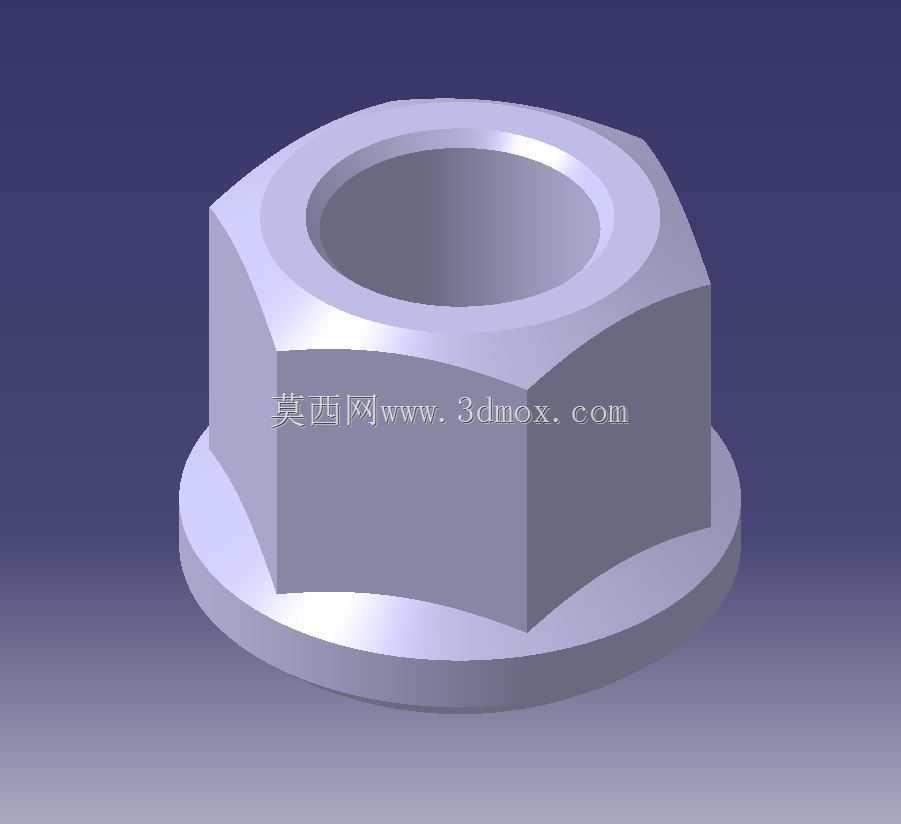

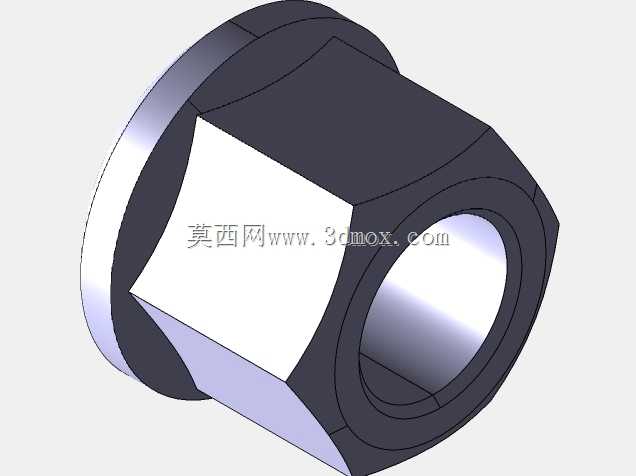

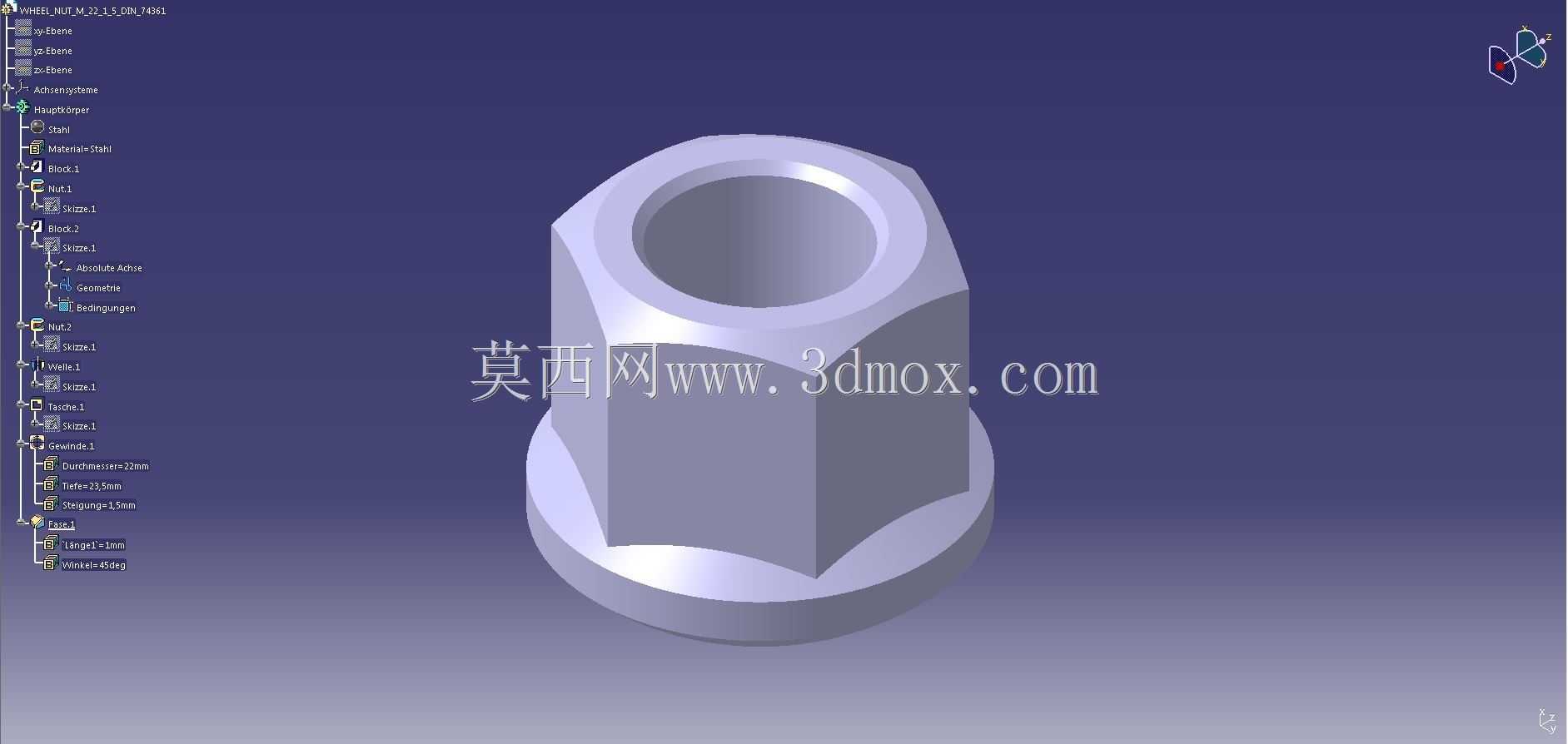

　　模型主体由六角驱动段、法兰承压盘和内螺纹孔三部分组成。六角部分用于套筒或扳手施加拧紧力矩，外廓尺寸按常规轮螺母扳手空间确定，棱边保留清晰的扳拧接触面，同时在顶部与底部分别做倒角过渡，避免热处理和装配过程中产生应力集中。下部法兰盘直径明显大于六角对边尺寸，其作用不是增加外形体量，而是扩大与轮辋安装孔表面的接触面积。车轮装配时，拧紧力矩经螺纹转化为轴向预紧力，法兰面把该预紧力分散到更大的环形区域，可降低轮辋孔周局部压应力，对铝合金轮辋或涂层钢板轮辋尤其重要。

　　内螺纹采用M22×1.5细牙结构。细牙螺纹螺距小、升角小，在相同拧紧力矩下更容易获得稳定的轴向预紧力，自锁性能也优于同公称直径的粗牙螺纹。轮端长期处于振动、冲击和温度变化环境中，细牙螺纹副能减小松动趋势。建模时螺纹孔并非简单光孔，而是按标准牙型构建螺旋几何，便于在三维装配中检查螺栓旋合长度、干涉情况以及螺纹收尾位置。对于需要导出工程图或进行有限元分析的场景，完整牙型也能更真实地反映啮合段受力分布。

　　从安装边界看，法兰下端面是主要支承基准，设计时需保证该面与螺纹轴线具有较高垂直度。若支承面倾斜，拧紧后螺栓会受到附加弯曲应力，轮辋受力不均，严重时可能导致局部微动磨损或预紧力衰减。模型中法兰与六角交接处采用圆弧过渡，既减少淬火裂纹风险，也避免根部截面突变。法兰下表面靠近内孔处设置有引导倒角，方便螺母在装配线上快速对准轮毂螺栓，减少错牙和斜拧。

　　该类螺母常用于车轮总成、桥壳轮毂、制动鼓或制动盘连接位置。实际选型时，工程人员需要结合螺栓强度等级、轮辋厚度、安装孔直径和扳手空间共同确定。三维模型可直接用于虚拟装配：把轮毂螺栓、轮辋、制动盘和轮毂单元放入同一装配体后，能够检查法兰外径是否落入轮辋沉孔，六角高度是否与装饰罩或轮辐结构冲突，螺纹旋合后是否留出足够的外露牙数。对于底盘总布置而言，这些边界检查比单纯查看二维尺寸更直观。

　　在结构设计思路上，模型没有采用额外的焊接或分体结构，而是以整体冷镦或热锻成型为目标。六角与法兰一体成型，有利于提高承载连续性，适合批量生产。法兰面还可根据需要在后续工艺中增加齿纹、锥面或球面结构，以适应不同轮辋孔型；当前模型呈现的是平面法兰形式，适合与平整的钢制或铝制轮辋支承面配合。若用于对防松要求更高的越野车、客车或挂车，可在该基础上派生全金属锁紧、尼龙嵌件锁紧或端面压齿版本。

　　尺寸链方面，M22×1.5限定了螺纹公称直径和螺距，六角对边、法兰外径、螺母高度和法兰厚度共同决定装配占用空间。螺母高度影响螺纹啮合圈数，高度过小会使各牙载荷分布过于集中，高度过大则增加重量和成本。该模型在保证足够旋合长度的前提下控制整体高度，使预紧力能够有效覆盖轮辋与轮毂的叠合厚度。法兰厚度则关系到承压时的刚度，太薄会在反复冲击下产生翘曲，太厚则浪费材料并影响沉孔适配。

　　对于三维建模和设备选型人员，该模型的价值在于把标准条款转化为可测量、可装配的实体。通过剖切视图可以观察内螺纹与法兰端面的相对位置；通过质量属性可以估算单件重量，用于整车轴荷和紧固件成本核算；通过干涉检查可以提前发现轮辐空间不足的问题。在维修和装配工艺文件中，也可基于该模型生成爆炸图，明确螺母与螺栓、垫圈、轮辋孔的装配顺序。

　　轮端紧固件虽然外形简单，但属于安全件。任何支承面偏斜、螺纹旋合不足或预紧力不当，都可能引发车轮松动、螺栓断裂甚至轮辋脱落。围绕这一核心风险，该法兰面车轮螺母在结构上以大支承面降低接触压强，以细牙螺纹提高锁止稳定性，以整体式六角法兰保证扳拧和承载的一致性。三维模型完整保留了这些功能特征，可用于底盘结构设计、轮辋匹配校核、装配工艺模拟以及紧固件标准化建库。
