ISO标准带孔圆柱开口销轴结构

　　在各类需要实现铰接定位、防松限位的机械装配场景里，这类带头部环孔的长圆柱开口销是十分基础却又不可或缺的连接件，它既可以单独穿入销轴端部的预制孔完成轴端限位，避免轴上套装的齿轮、滚轮、连杆套出现轴向窜动脱出，也可配合开槽螺母使用，穿过螺母槽口与螺栓杆部的径向孔后掰开尾端，彻底锁死螺纹副的相对转动，在振动冲击工况频发的工程机械、农用设备、机车车辆、传动机构中都有极高的使用频次。

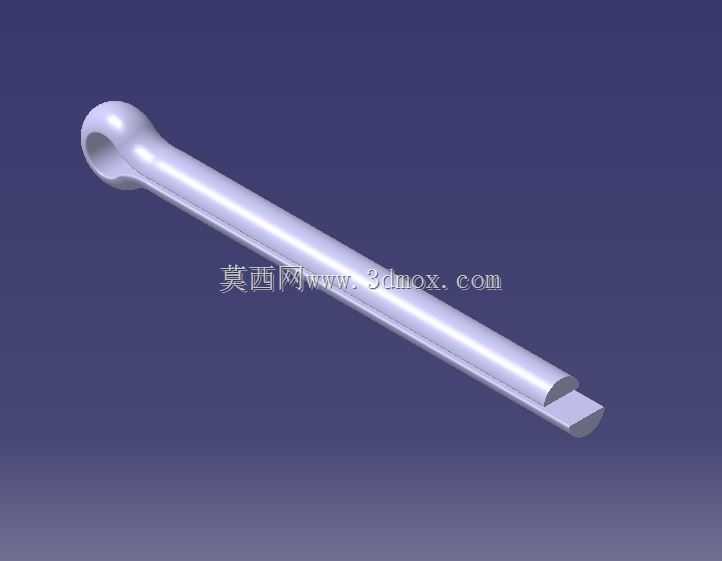

　　从结构形态来看，该零件主体为等直径长圆杆，一端加工出封闭的圆环吊孔，既可以在穿装时借助工具勾住环孔施力推送，也能在拆卸维护时穿入拉拔工具将销体从铰接孔中拽出，另一端则为平直开口切口，使用时将尾端穿过对应孔位后，用手钳把两个尾肢向不同方向掰开弯折，贴紧被连接件的端面，就能形成可靠的止退结构，不会因为设备运行中的往复振动、载荷冲击出现松脱滑移。杆身整体做了圆滑过渡，没有突兀的台阶棱角，穿入孔道时不会刮伤孔壁，也能减少装配过程中的卡滞问题。

　　设计这类标准件时，首先要匹配对应铰接部位的孔径与连接厚度，杆径要和预制穿销孔保持小间隙配合，既不能过松导致销体在孔内晃动产生剪切疲劳，也不能过紧造成装配敲入困难、拆卸时卡死。杆身有效长度需要覆盖被连接件的总厚度，同时留出足够的尾端弯折余量，保证掰开后的尾肢可以完全贴合端面，不会因为预留长度不足导致弯折量不够、运行中受震回弹脱出。头部环孔的内径要兼顾拉拔工具的穿入空间与头部自身的结构强度，环孔外壁和杆身衔接处做圆弧过渡，避免应力集中在长期受拉、受剪时出现头部断裂。尾端的开口切口要沿杆身轴线平直延伸，切口宽度均匀，两个尾肢的弹性变形能力一致，弯折时不会出现单侧断裂、回弹不对称的问题。

　　实际选型应用中，要结合铰接部位的载荷特性确定销体的杆径与材质，承受较大剪切载荷的部位需要选用强度更高的钢材并做相应热处理，保证销体在交变剪切力下不会发生剪断；仅做轻载定位、防松的部位则可选用常规碳素钢，兼顾成本与装配便利性。安装时要注意销体穿入方向，尽量让头部环孔朝向便于操作、不易被其他运动部件剐蹭的一侧，尾端掰开的角度要足够，两个尾肢分别贴合在被连接件的两侧端面，不能只弯折单侧尾肢，否则在长期振动下单侧弯折的部位很容易出现应力断裂，失去防松作用。如果是用于螺纹副锁止，要保证销体同时穿过螺母的开槽与螺栓杆的径向孔，不能仅卡在螺母槽内而没有穿入螺栓孔，那样螺母依然可以相对于螺栓转动，无法起到锁止效果。

　　在三维建模过程中，需要精准还原杆身的圆柱度、头部环孔的同轴度以及尾端切口的平直度，这些形位特征直接决定了装配时销体能否顺利穿入孔位、头部与端面的贴合状态是否符合预期。建模时可以先绘制杆身与头部的回转截面，通过回转命令生成主体轮廓，再在头部拉伸切除出环孔，尾端通过拉伸切除生成对称开口，最后在所有锐边位置添加微小的倒角或圆角，还原实际零件的工艺细节。完成建模后还可以模拟销体穿入铰接孔、尾端掰开变形的装配过程，验证预留的弯折长度是否合理，头部环孔是否会和周边相邻零件发生运动干涉，从设计阶段就排除装配干涉、锁止失效的隐患。这类零件虽然结构简单，但作为整机安全防护的基础连接件，其尺寸精度、结构强度直接关系到整个铰接机构的运行可靠性，一旦销体断裂松脱，很可能导致轴上零件脱出、机构解体，引发设备故障甚至安全事故，因此在设计选型与建模验证环节都需要严谨对待，不能因为零件体量小就忽略相关的边界校核。
