PL81RFT老式电视低频放大真空管

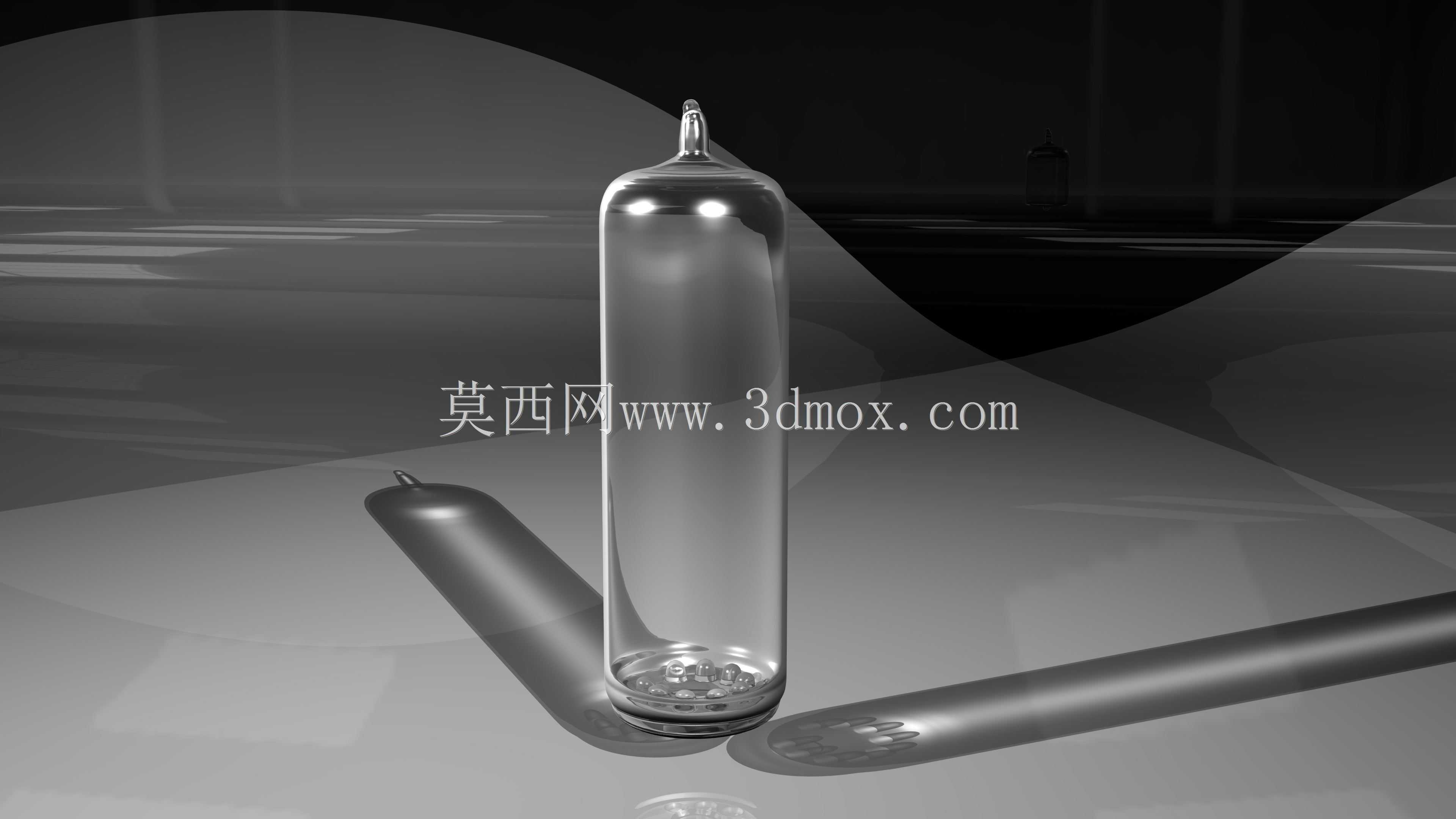

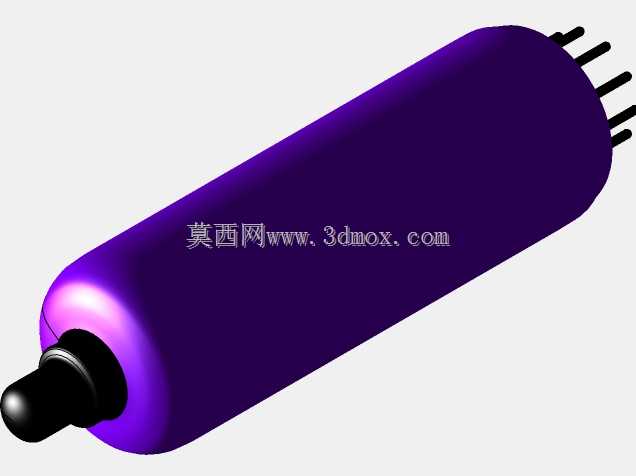

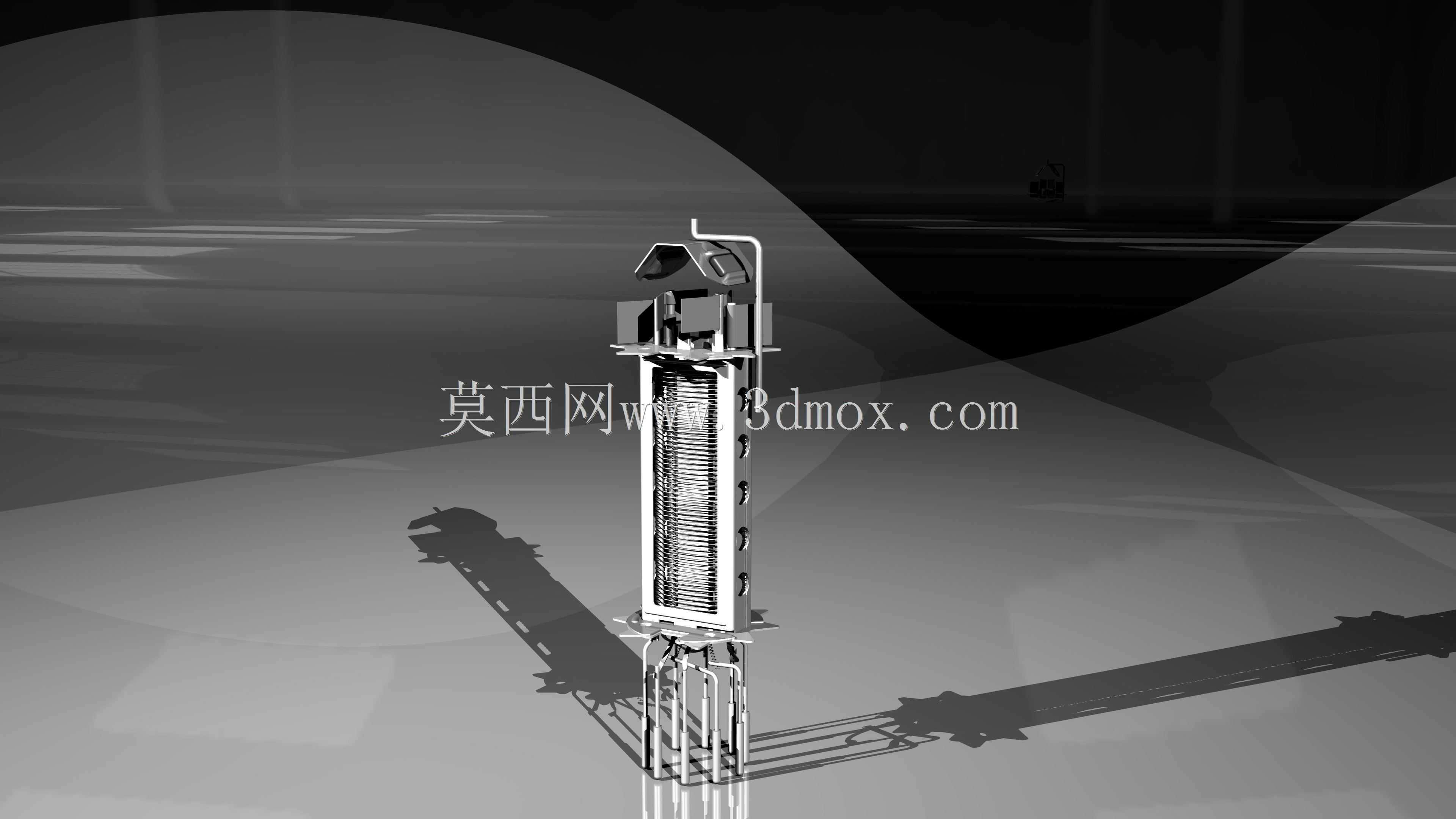

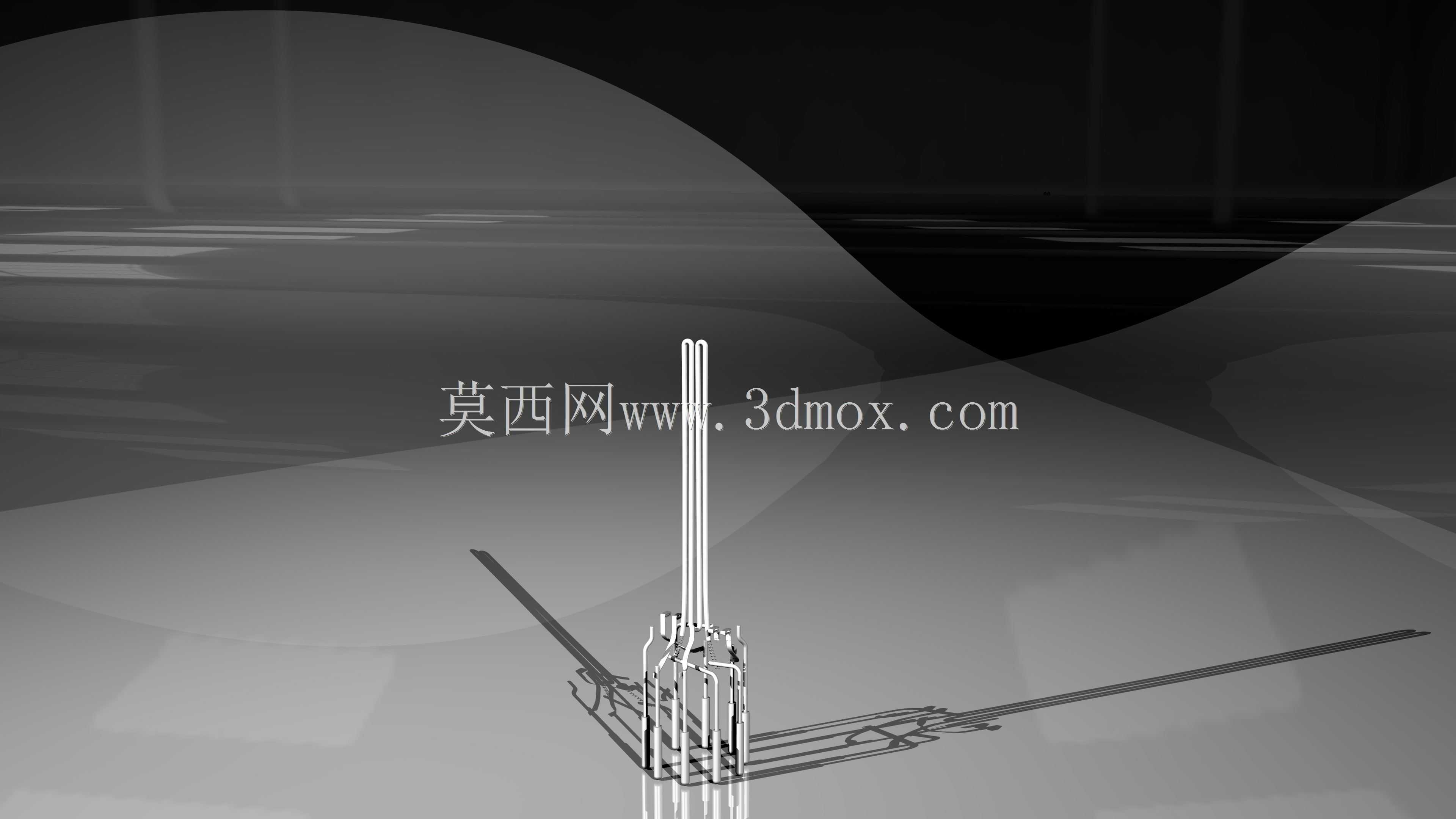

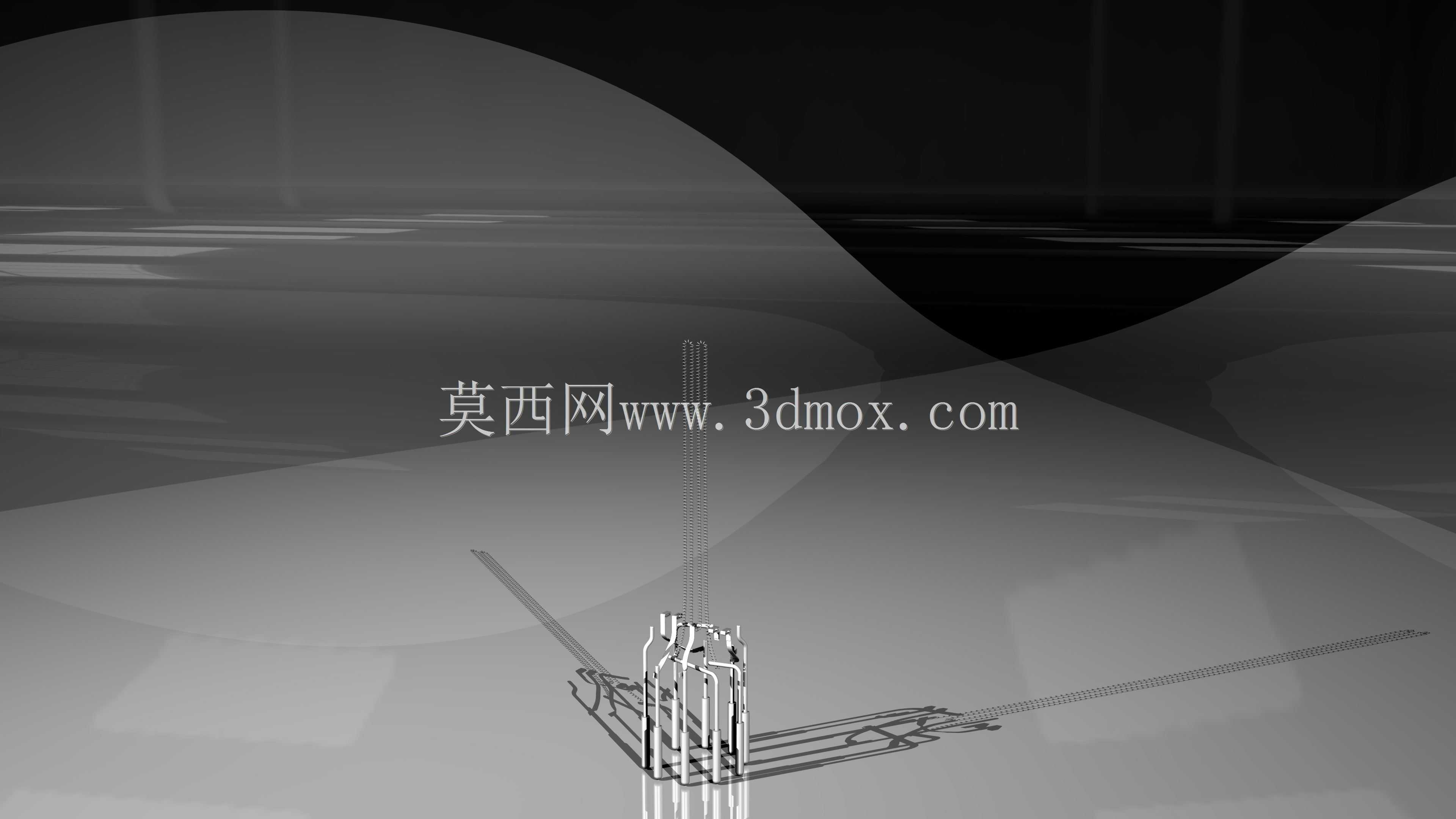

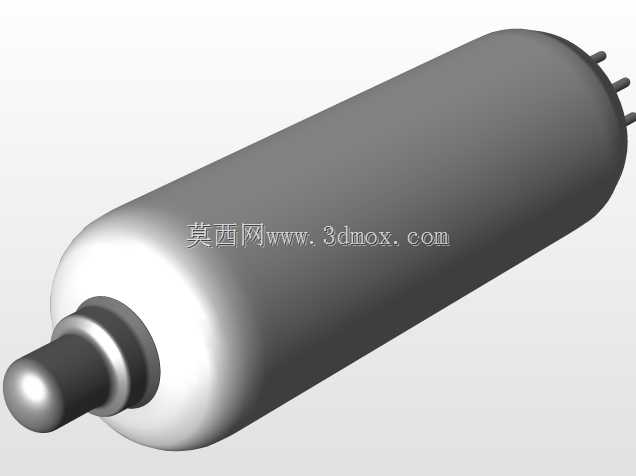

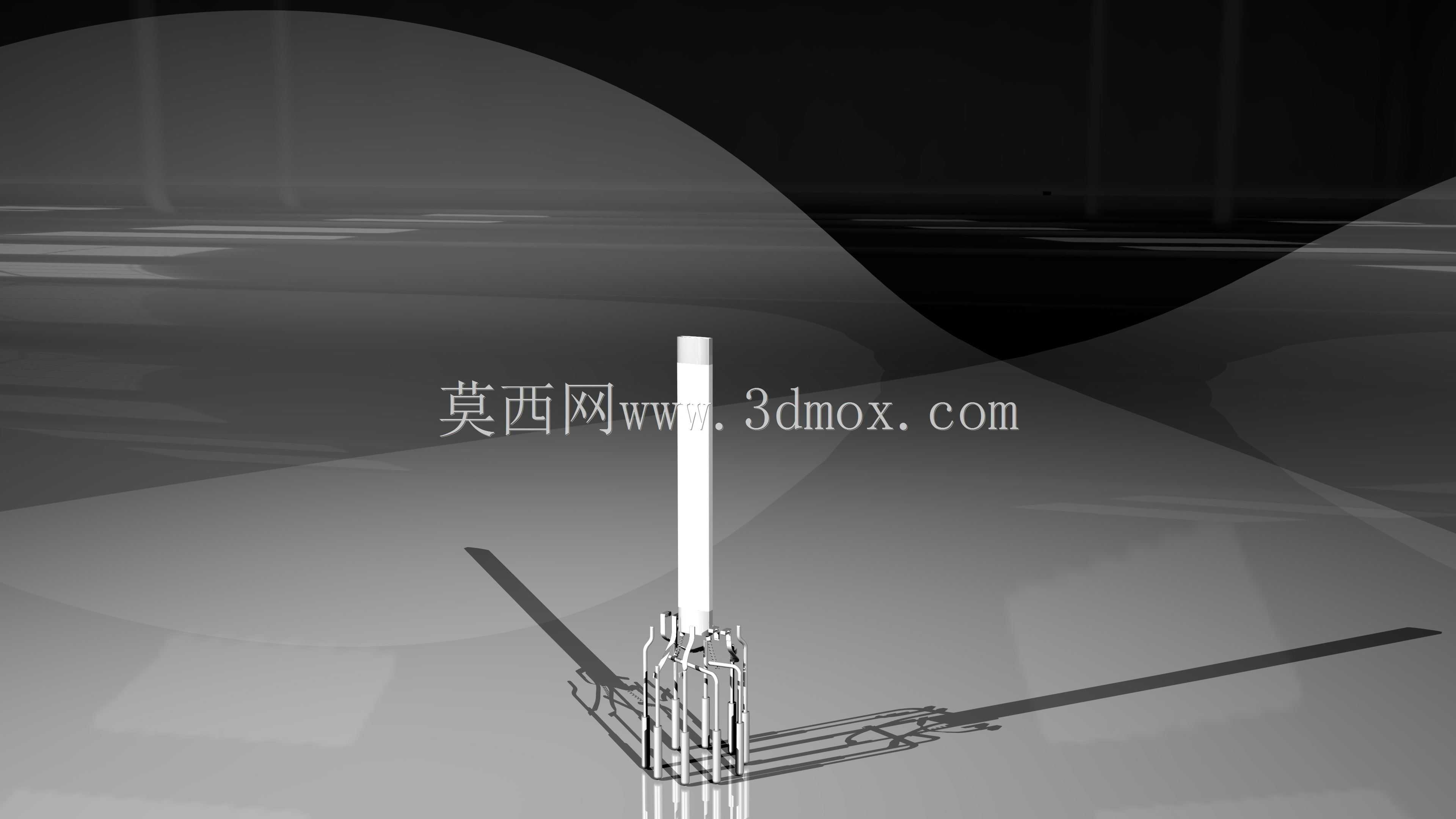

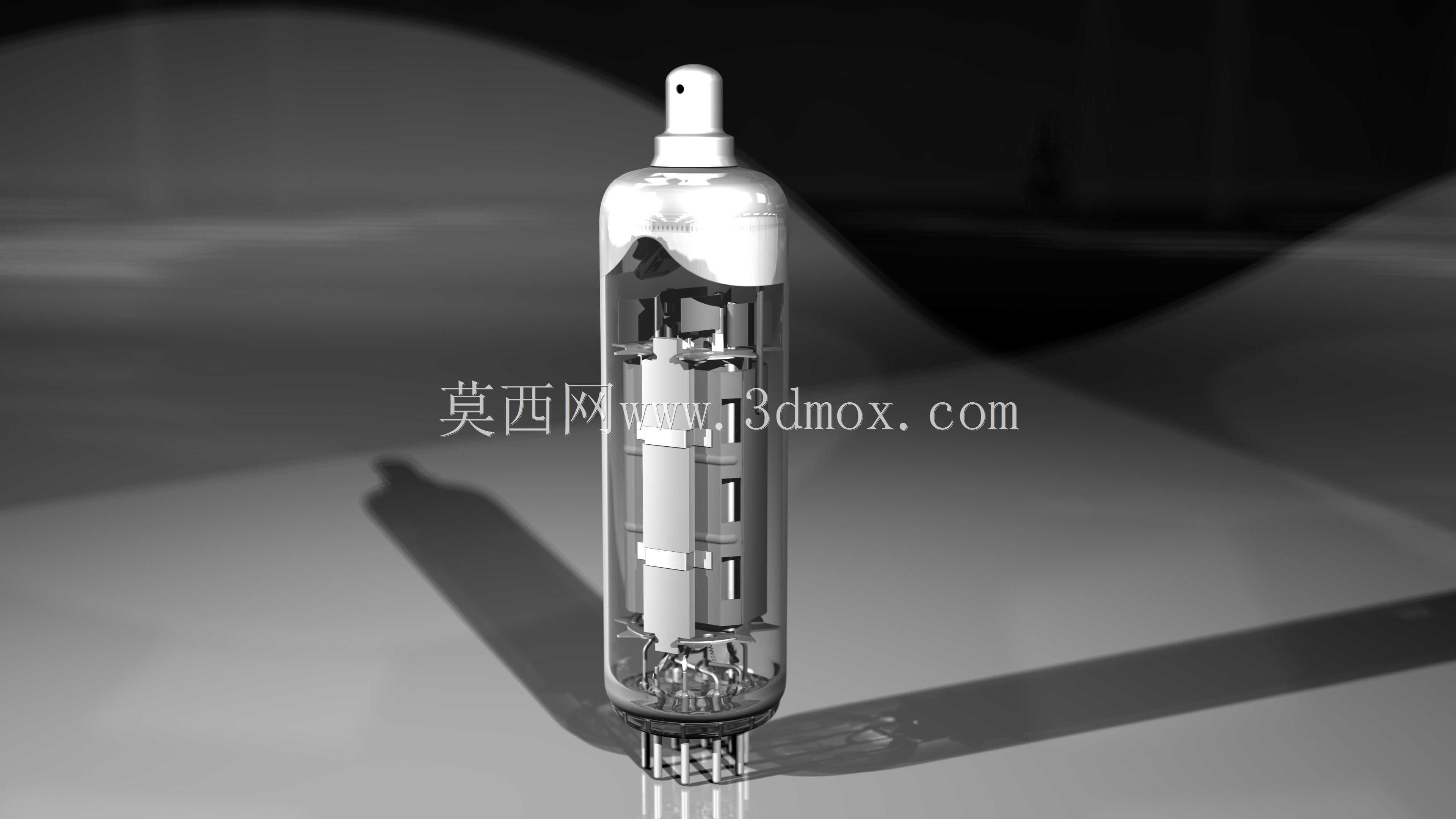

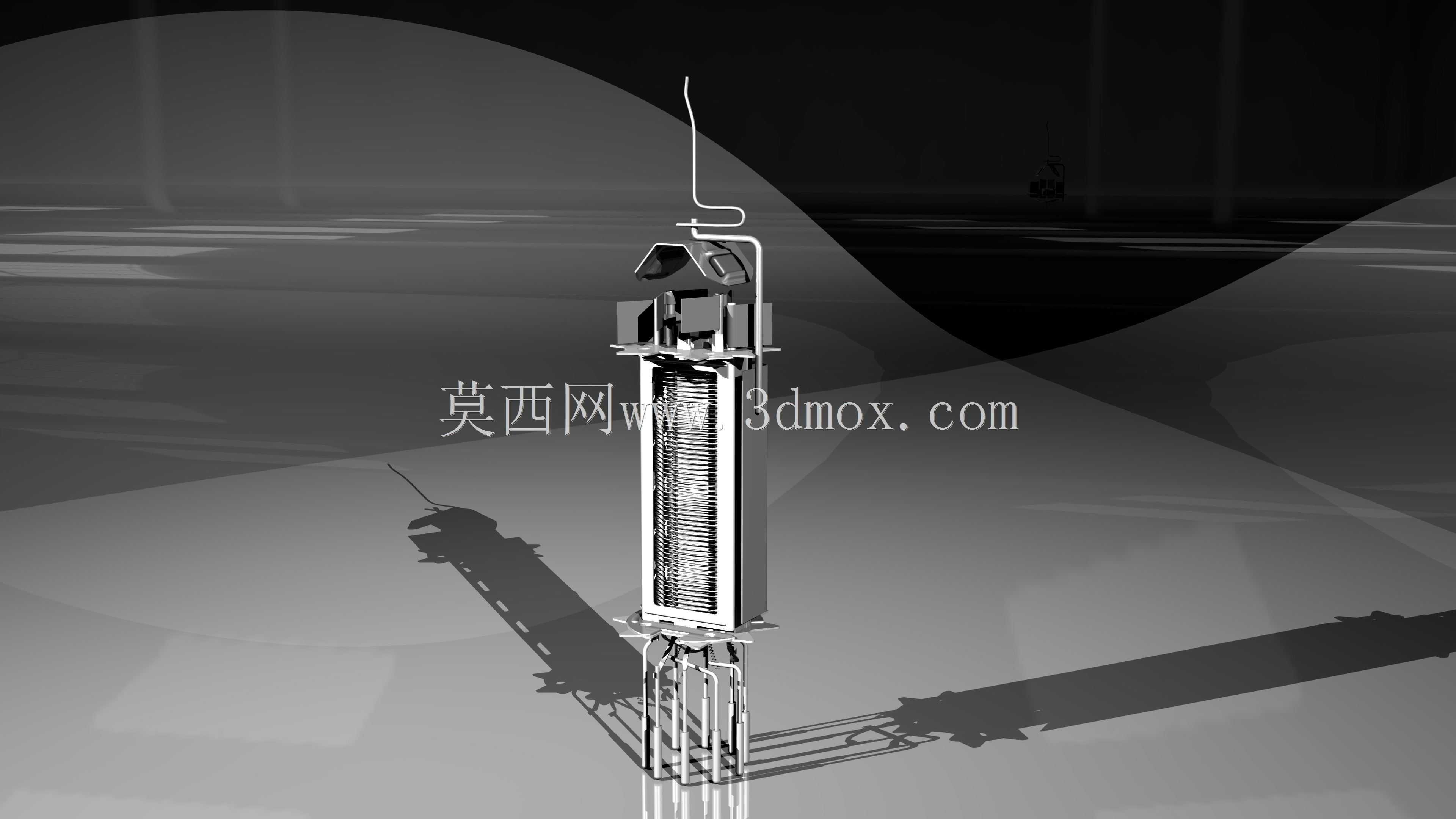

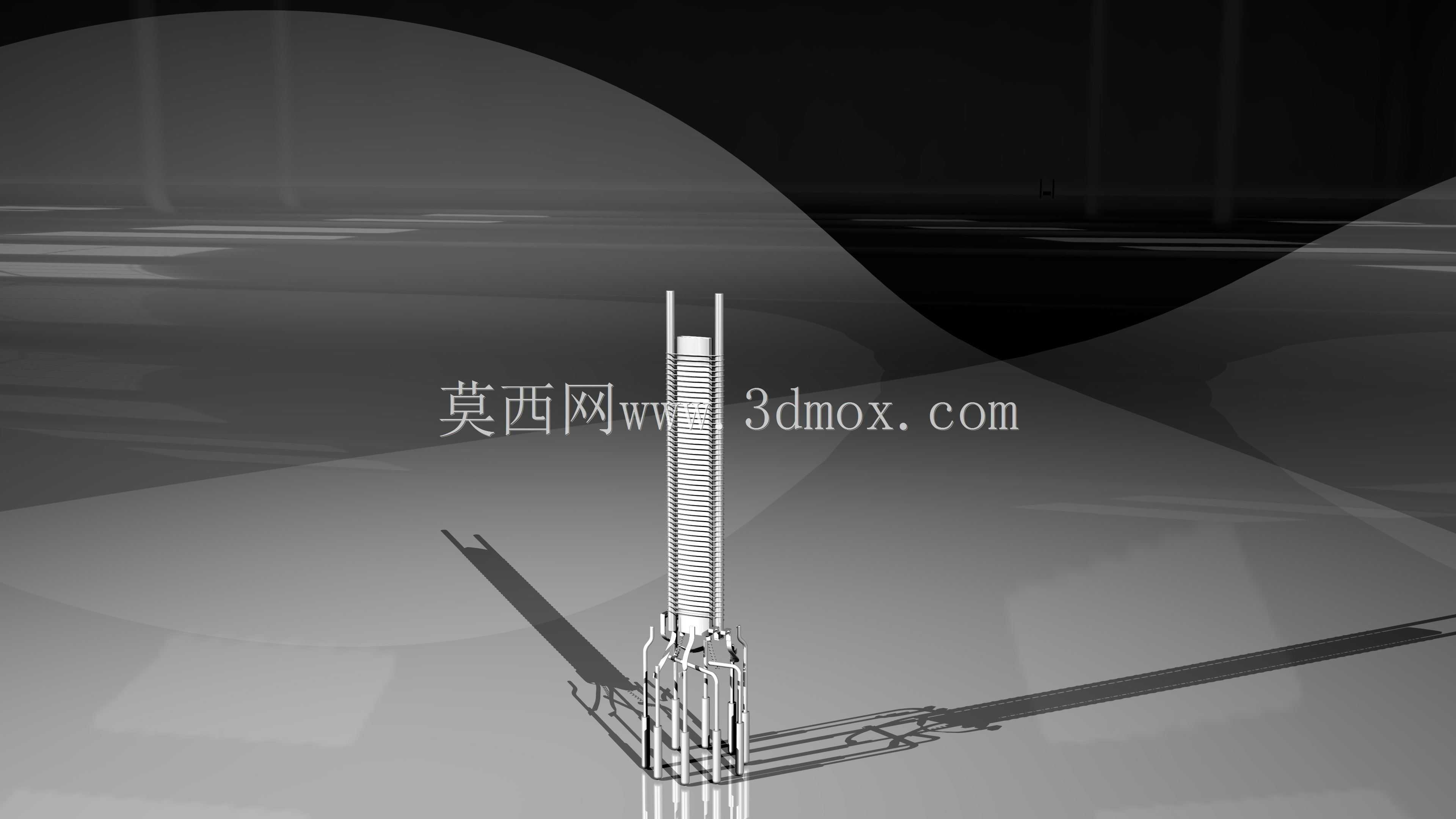

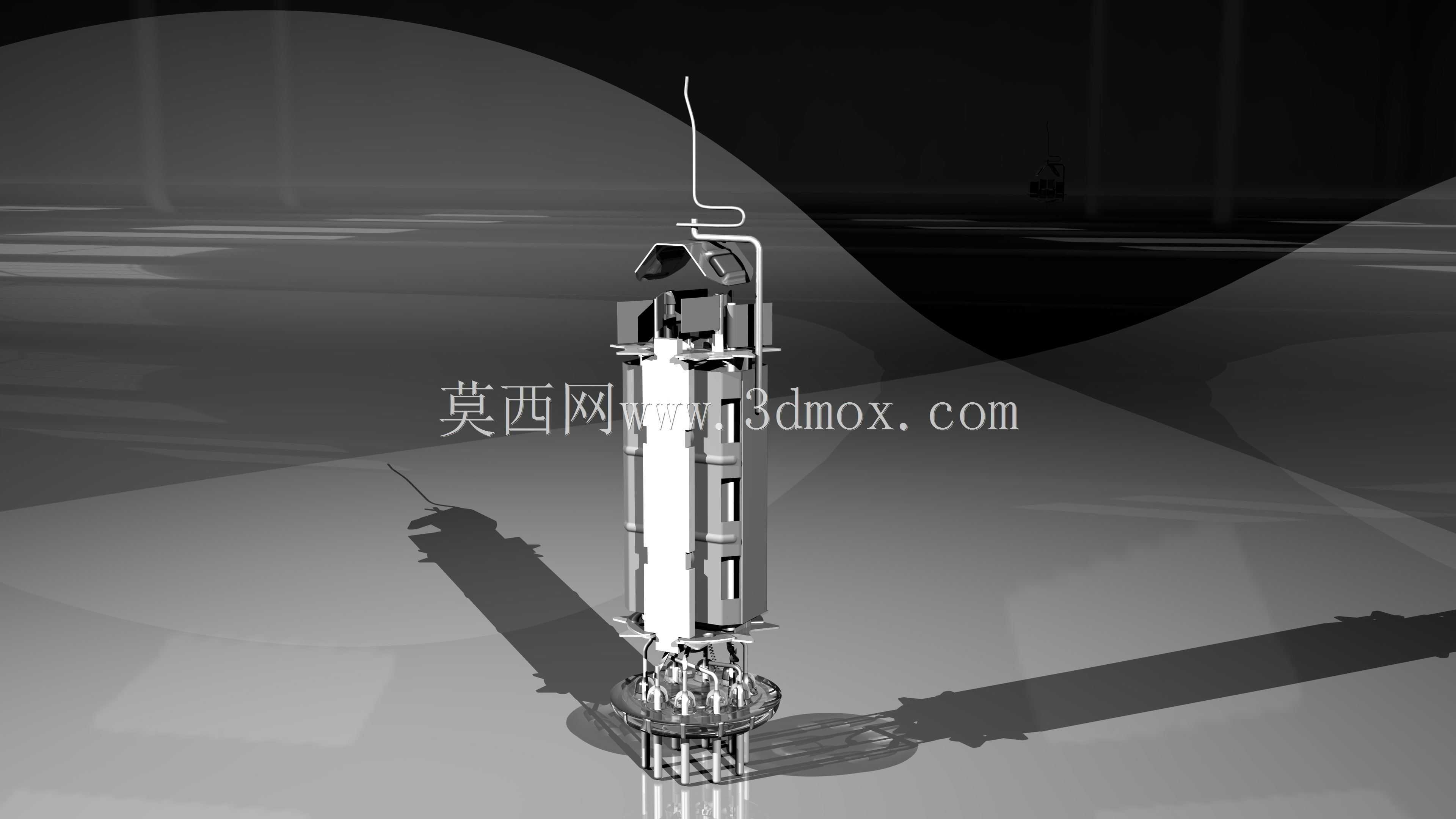

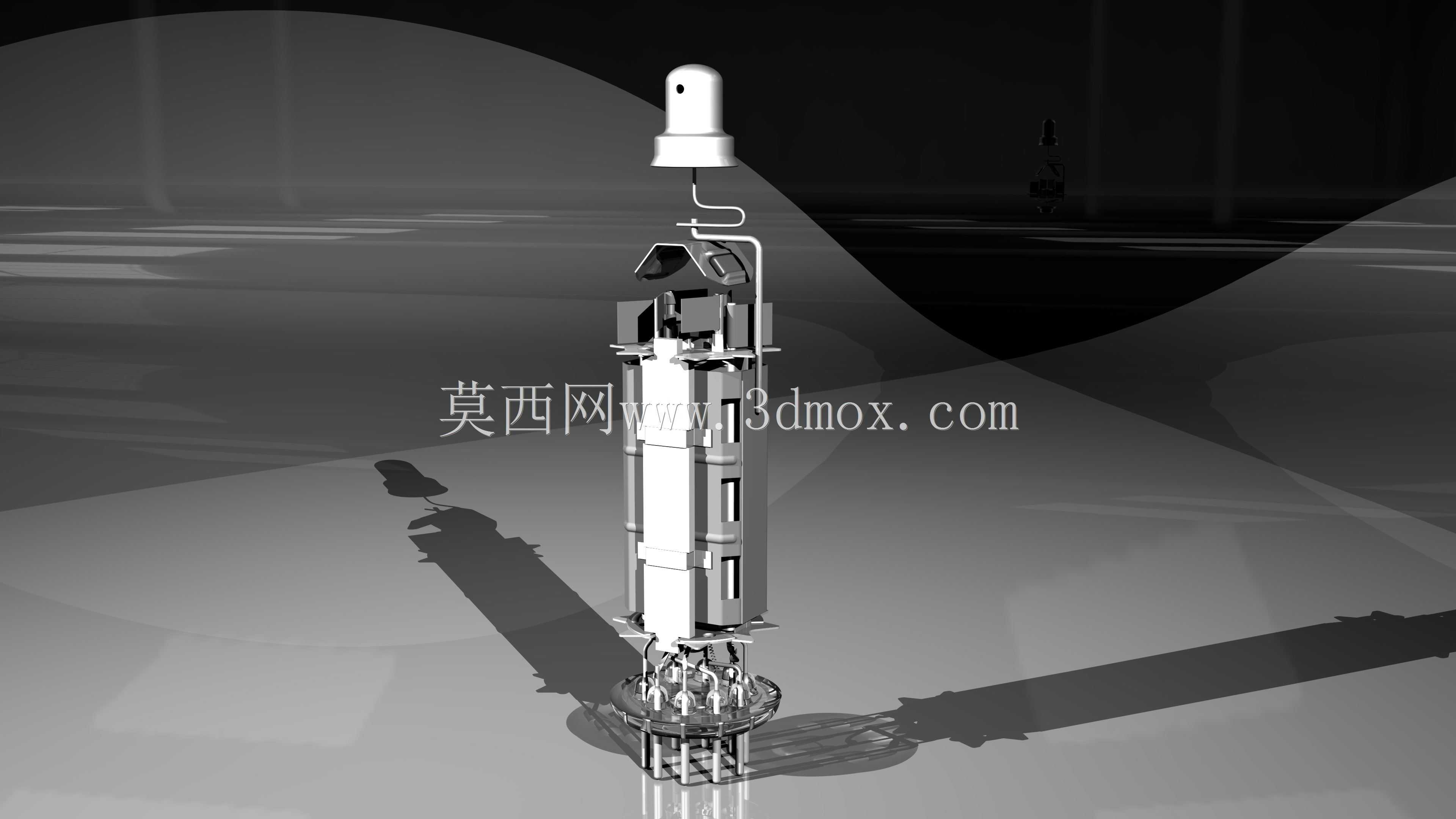

　　在老式CRT电视的行扫描与低频信号链路里，这类束射功率管承担着末级功率放大的核心作用，其内部电极排布、屏蔽结构与玻壳封装直接决定整机的频响、失真与长期工作稳定性。建模时先从玻壳外形入手，还原顶部抽气尖、圆柱封接边与底部管脚定位台，再逐层拆解内部芯柱：云母支撑片将阴极、栅极、束射屏、阳极沿轴向固定，各极引出线沿芯柱玻璃封接脚汇至底部八脚管基，保证电极间距在高温工作下不发生位移。阳极采用立式开槽结构，兼顾散热面积与电子收集效率，顶部消气剂镜面区域单独做曲面贴合，还原老管长期使用后的蒸镀边界。管脚按标准间距排布，管基定位凸键与设备管座的缺口对应，插入后可限制周向转动，避免电极接反。玻壳壁厚均匀，内部抽真空后的腔体轮廓与电极组保留安全间隙，

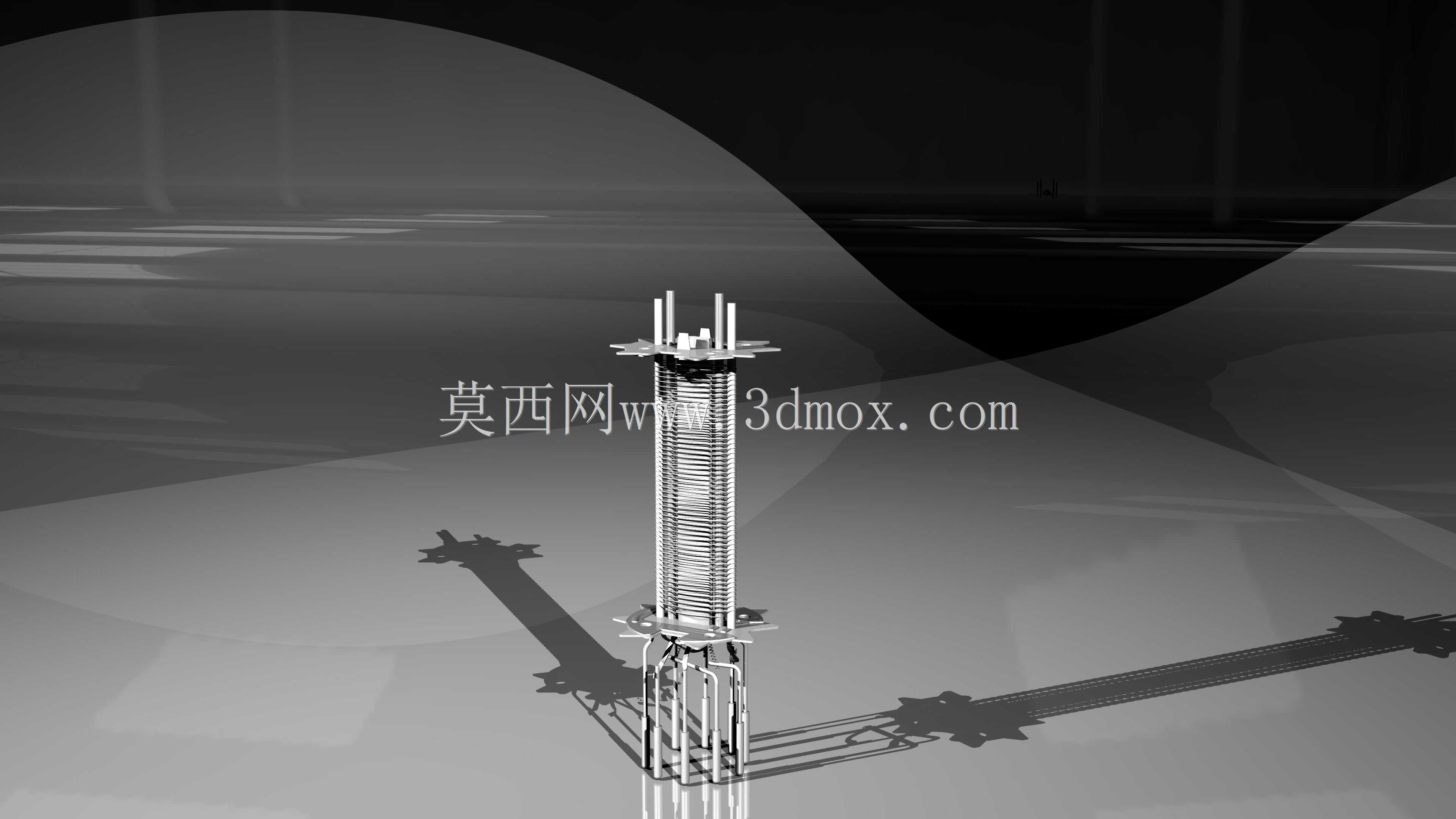

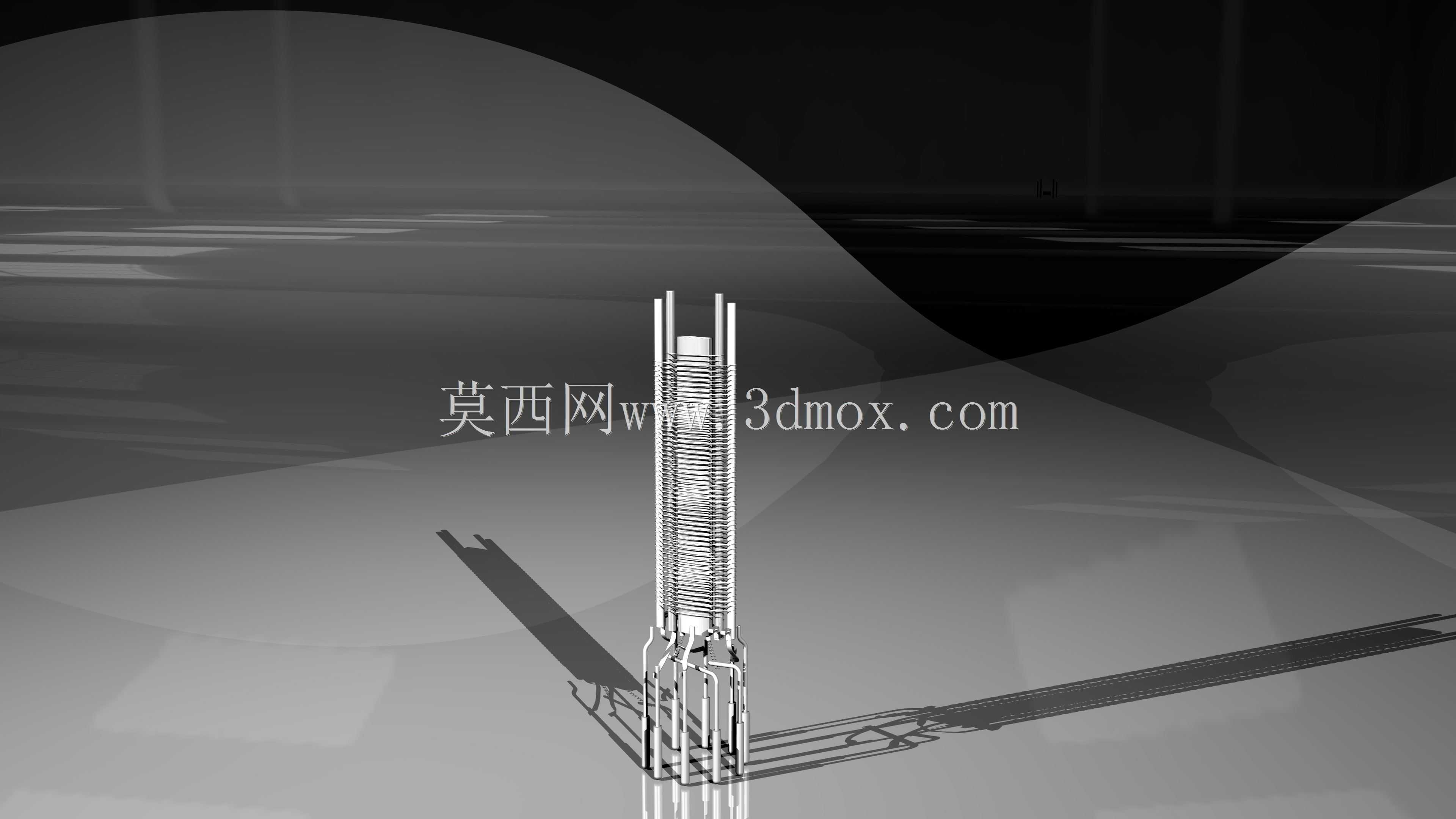

　　防止运输振动中云母片刮蹭内壁。在低频放大器应用中，该管依靠束射结构形成均匀电子流，栅极负压控制阳极电流变化，输出变压器耦合至负载，建模时把各极的折弯、焊点、绝缘瓷件都按实物比例还原，可用于电子管功放原理演示、老式电视维修教学、复古设备结构拆解展示。安装边界上，管体竖直插入管座，顶部预留散热空间，周边远离功率电阻与发热变压器，防止玻壳局部受热不均；管座焊接面的引脚伸出长度符合PCB或搭棚焊接的工艺要求，定位凸键方向唯一，装配时无需反复核对引脚序号。内部栅极绕丝间距、阴极涂层长度、束射屏开口角度均影响放大参数，模型保留这些细节特征，方便工程师对照实物分析极间电容与散热路径。玻壳与管基采用封接结构，封接边的圆角过渡可减少应力集中，底部管脚镀层做简化示意，突出机械定位关系而非外观装饰。整管重心落在管基中心，竖直安装时抗振性更好，若设备需要倾斜布置，需在管座旁增加固定卡箍，避免玻壳受侧向力开裂。
