复古真空电子管放大器魔眼组件

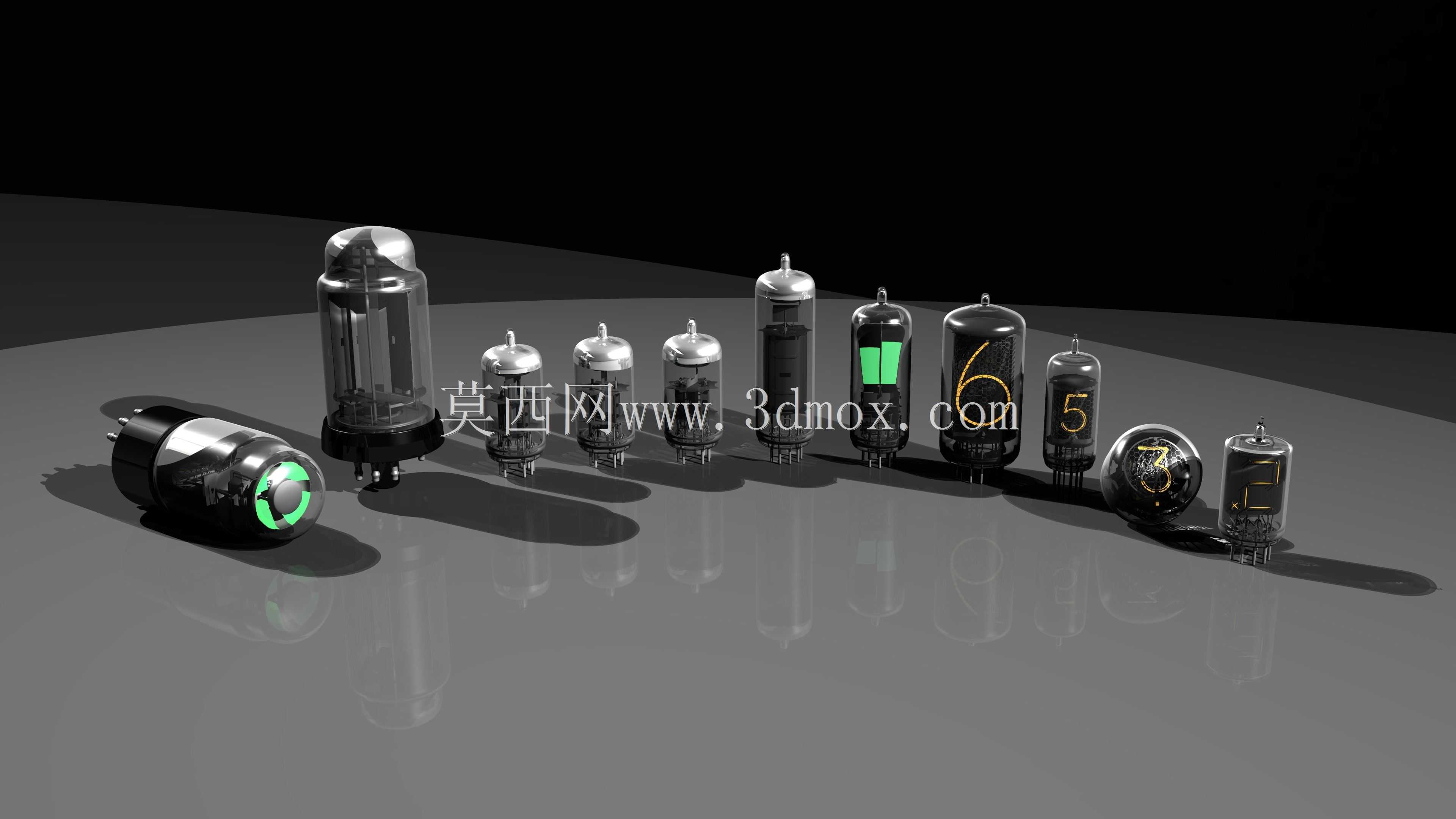

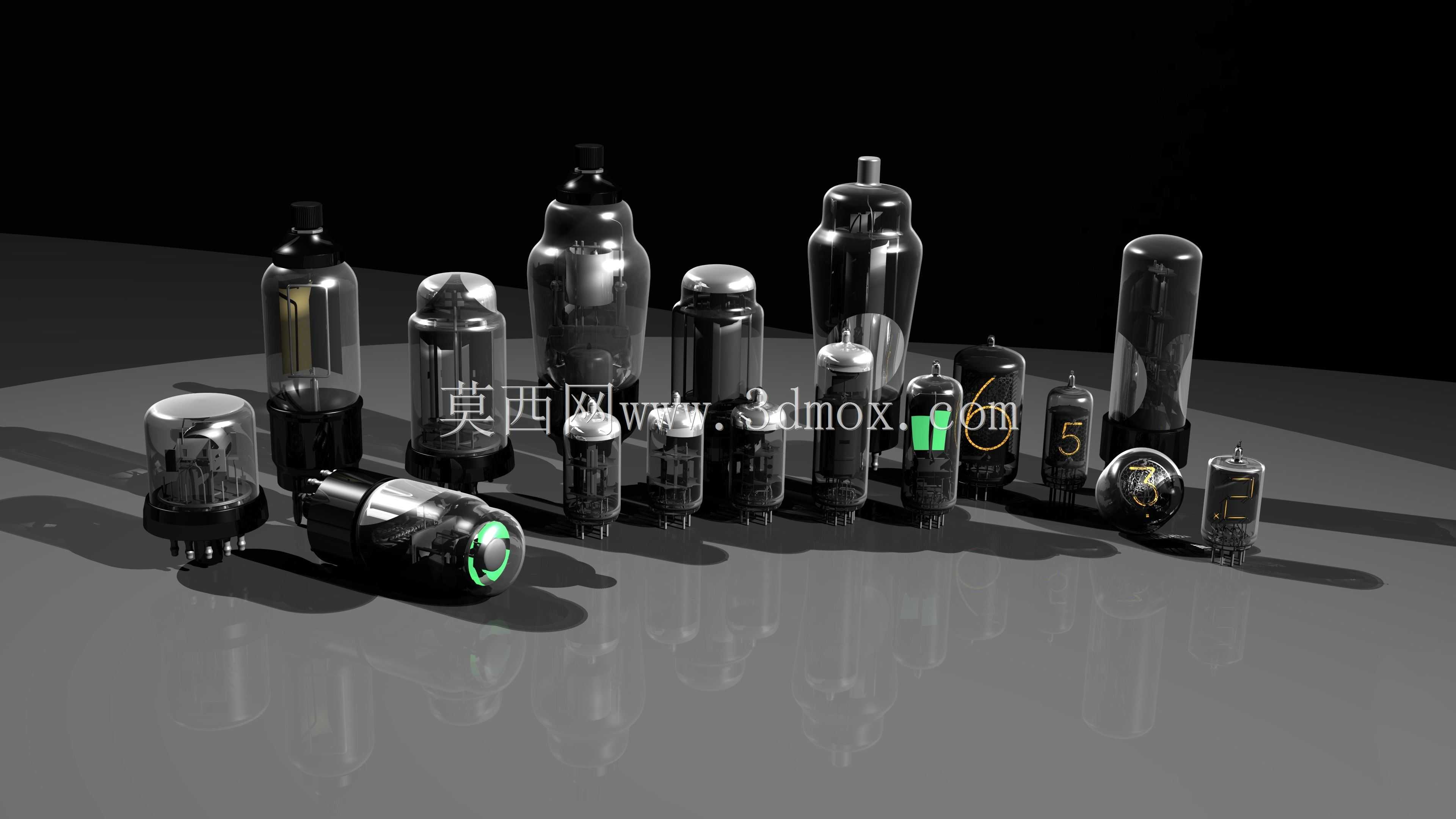

　　这套三维模型覆盖了多款不同形制的真空电子管，包含常见的电压放大三极管、功率输出五极管以及带荧光指示功能的魔眼管，完整还原了玻璃外壳、内部电极支架、管脚基座的结构细节。在音频放大设备、老式无线电接收机、复古测量仪器中，这类器件承担信号放大、电平指示的核心作用，不同型号的管脚定义、管身直径、插装高度直接决定整机的布局空间与安装兼容性。建模过程中优先梳理了各款管子的真实安装边界：常规小信号管的基座直径多在18mm至25mm区间，插装后从PCB板面到管顶的高度集中在50mm至80mm，大功率功放管的管身直径可达40mm以上，整体高度突破120mm，魔眼管的顶部荧光屏区域还需预留至少10mm的观察空间，避免被机壳面板遮挡。

　　设计时将玻璃外壳做了半透明材质区分，内部栅极、阴极、阳极的金属支架按真实层叠关系排布，管脚的间距、粗细完全对应通用八脚、小九脚管座的安装尺寸，可直接用于整机的虚拟装配干涉检查。不同管型的外形差异也做了精准还原：有的管身带金属屏蔽罩，有的顶部为尖顶抽气结构，魔眼管的侧面荧光靶角度经过校准，在装配到面板后，用户从正面可清晰看到荧光扇区的开合变化。这类模型可直接用于胆机功放的结构布局设计，工程师在排布机箱内器件时，能直接参照模型的占位尺寸预留管座安装孔、散热间隙以及走线空间，避免因管身高度差导致机壳盖合干涉，也能提前确认不同功率管与周边变压器、滤波电容的安全距离。对于复古仪器复刻场景，模型可直接用于面板开孔定位，魔眼管的安装位置、

　　倾斜角度可在三维环境中反复调整，确保指示视角符合操作习惯。各管型的基座定位特征完全匹配行业通用管座，导入装配环境后可直接与对应的管座模型完成配合，无需二次修正尺寸。玻璃外壳的壁厚、内部电极的相对位置均参考实物测绘数据，在做设备渲染展示时，可直观呈现电子管点亮后的内部光影效果，也能用于产品说明书的结构示意。针对不同管型的散热需求，模型保留了管身表面的自然轮廓，大功率管的阳极散热片结构也做了细化，在热仿真分析时可直接基于该模型划分网格，评估不同布局下的管身温度分布。管脚的伸出长度、末端倒角也符合实际插装要求，模拟插拔过程时可验证管座与管脚的配合行程，避免出现插装不到位或管脚弯折的问题。整套模型没有做多余的简化，管身上的型号印刷区域、

　　顶部消气剂镜面的位置都有对应结构特征，在做整机外观验证时，可直接检查不同型号管子的排布视觉效果，确认机壳开窗位置能否完整露出所有管身的标识区域。对于定制化胆机设计，还可基于该模型快速调整管身的相对位置，适配不同尺寸的机箱，同时保证所有管子的安装空间符合电气安全规范，高压管脚之间的爬电距离也能通过模型直接测量核对。
