复古木质辉光数码管时钟结构设计

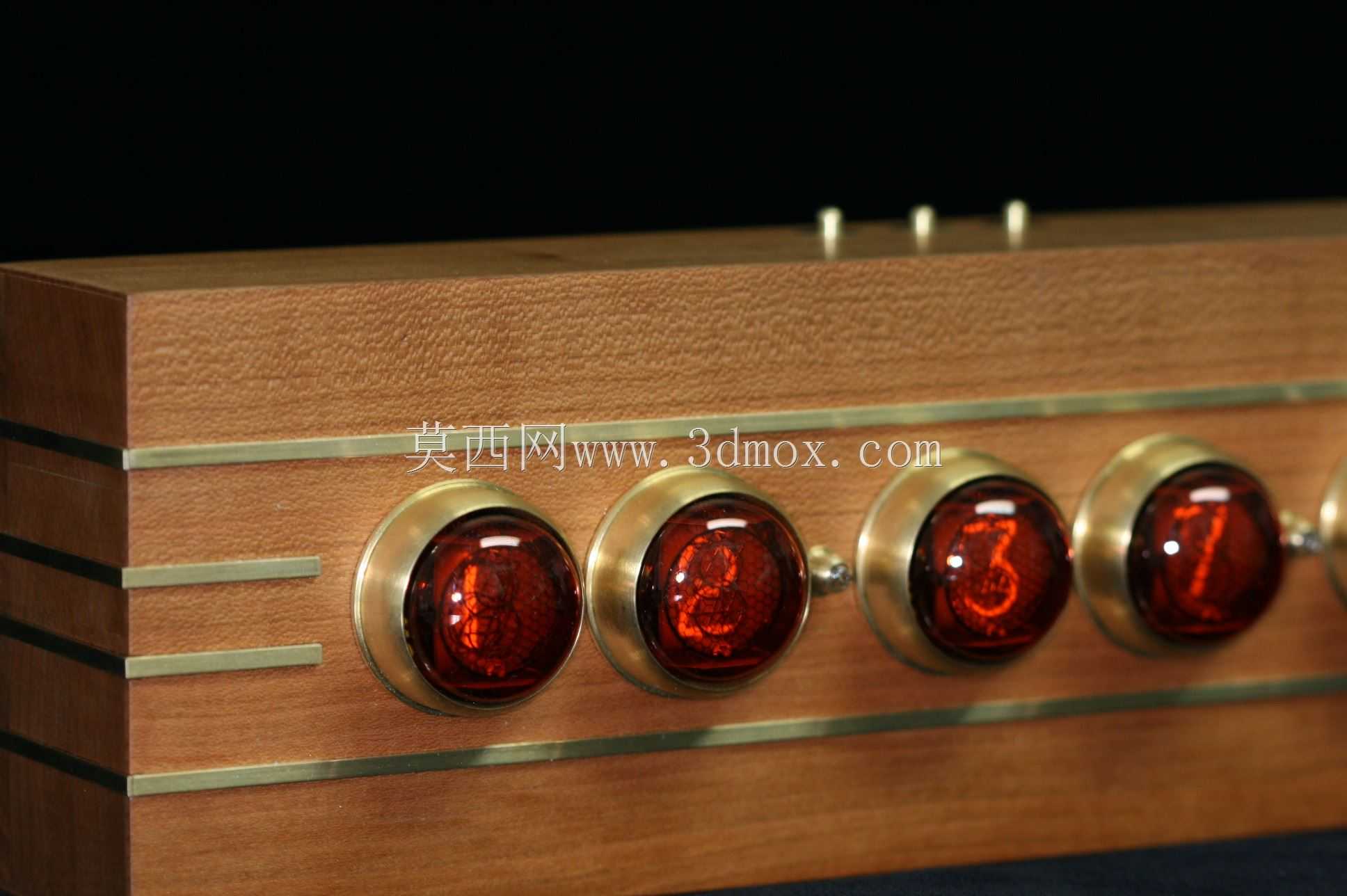

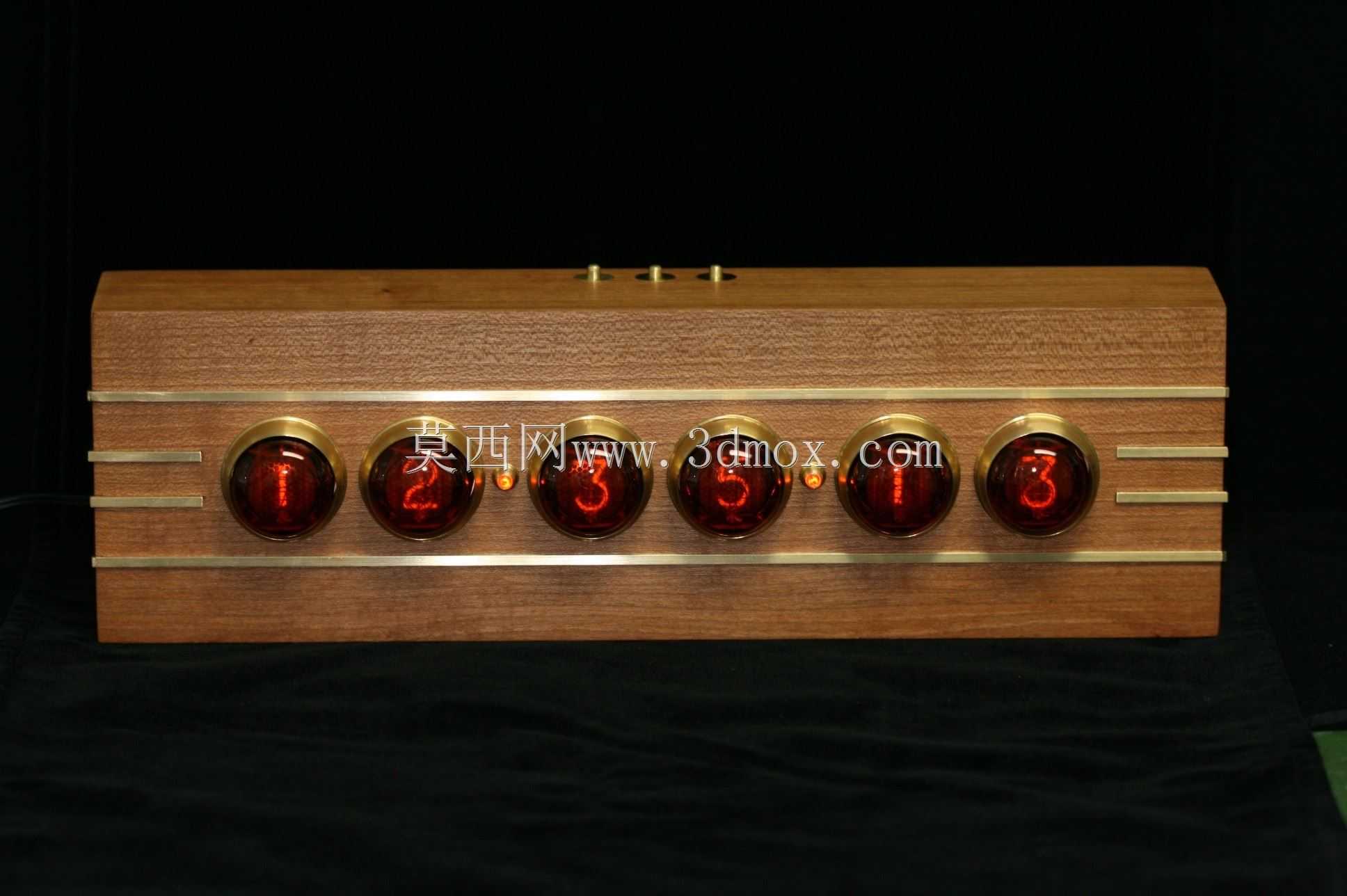

　　这款桌面计时装置采用横向长条形木质壳体作为承载主体，六只Z5600M型辉光数码管沿壳体正面水平等距排布，可分别对应显示时、分、秒六位数值，相邻数位间预留分隔间隙，避免显示内容视觉粘连。壳体正面开设与数码管管径匹配的弧形安装槽，管体嵌入槽内后仅保留数字显示区域外露，既能够约束管体径向窜动，也可让整体正面视觉更加整洁统一。壳体顶部预留三个下沉式操作按键，分别对应时间调校、显示模式切换、背光亮度调节功能，按键顶面与壳体上表面保持齐平，避免日常擦拭桌面时误触。从结构设计角度看，木质壳体的内腔需要同时容纳辉光管驱动电路板、高压升压模块、供电接口与走线空间，建模过程中需优先排布高压模块的安装位置，使其与低压控制电路保持足够安全间距，

　　避免高压干扰影响计时芯片运行稳定性。内腔侧壁需预留走线槽与电路板固定柱位，固定柱采用自攻螺丝柱结构，柱根位置增加加强筋，避免长期使用后柱体断裂。数码管的引脚需对应穿过电路板上的定位孔，建模时需严格核对引脚间距与孔径公差，避免实物装配时出现引脚无法插入的问题。壳体底部可增设四个硅胶防滑脚垫，脚垫嵌入壳体底部的沉孔内，既可以抬高壳体底部留出散热间隙，也能避免木质壳体直接刮擦桌面漆面。实际应用场景中，这类装置多放置于办公桌、书桌、工业风展示柜台面上，作为计时工具与桌面装饰摆件使用，其木质外壳的温润质感与辉光管的暖橙色显示光效适配复古、工业风的室内陈设环境。设计过程中需重点考量壳体的长宽高边界尺寸，

　　整体长度需覆盖六只数码管的排布跨度与两侧侧边余量，宽度需容纳数码管管径与内腔电路板的安装宽度，高度需覆盖数码管管体高度、顶部按键行程与底部脚垫厚度，整体外轮廓需保持规整，无突兀外凸结构，方便在有限的桌面空间内摆放。安装边界方面，背部需预留直流供电接口的开孔，接口位置需避开内部电路板的元件凸起区域，插头插入后不得与内部元件发生干涉；壳体的拼接缝隙需控制在均匀范围内，上下壳体采用卡扣加螺丝的组合固定方式，既保证外观无外露螺丝，也方便后期拆解维护。辉光管周边的壳体开槽边缘需做倒圆角处理，避免装配时割伤管线或操作人员手部。驱动板的固定位置需对应壳体内部的柱位，板上的高压元件区域需对应壳体顶部的散热间隙，

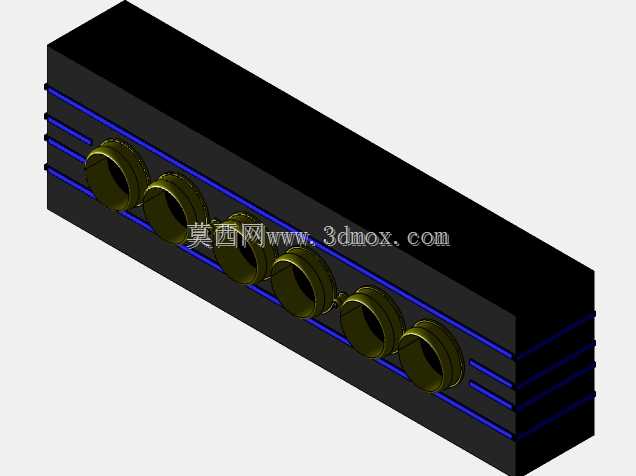

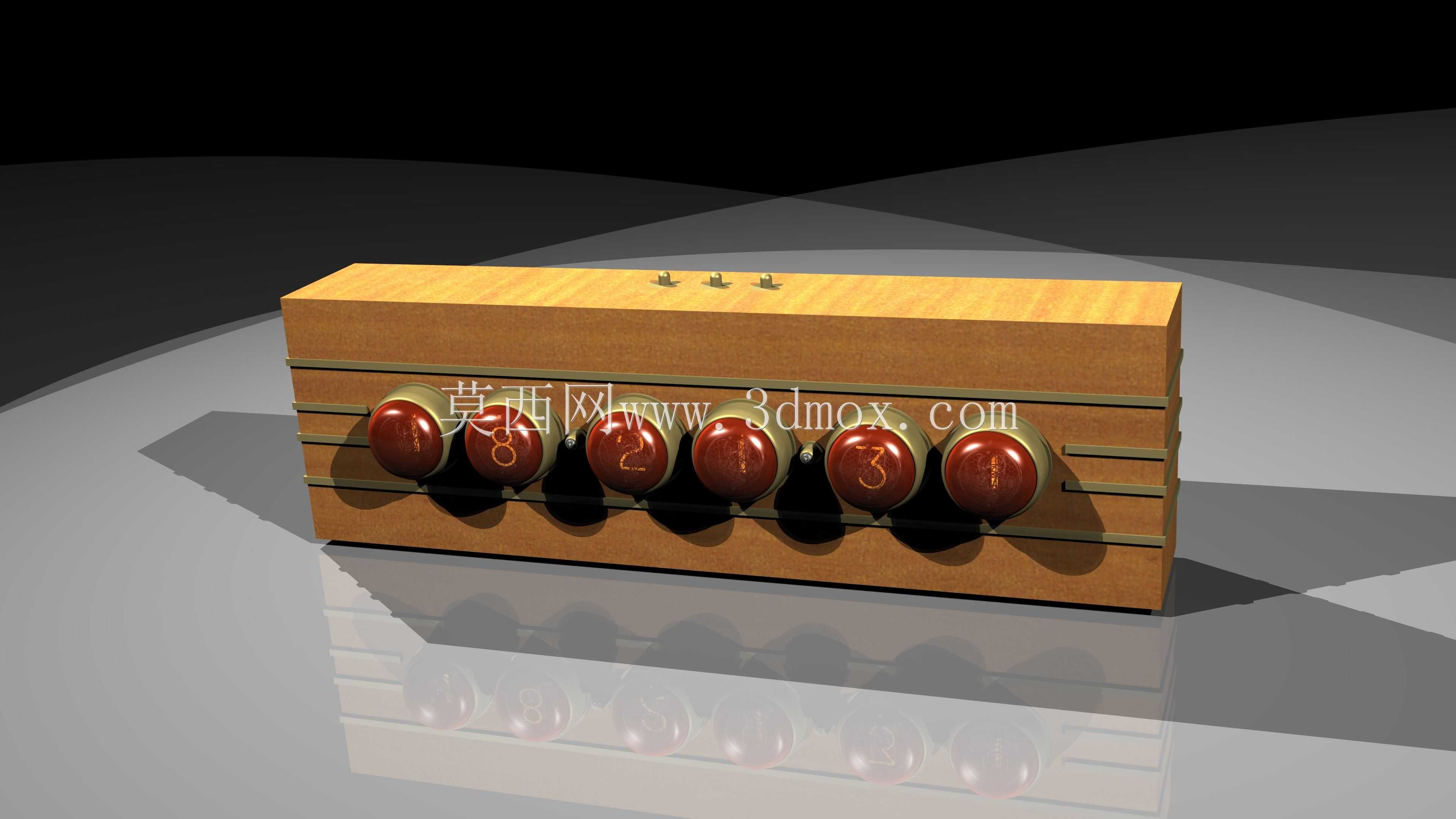

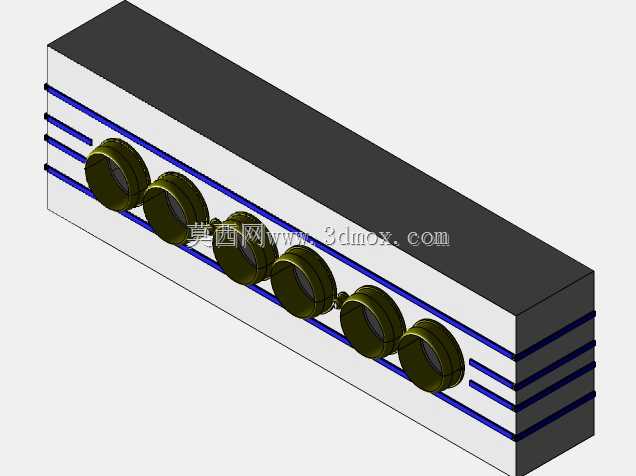

　　利用器件工作产生的微弱热流实现自然对流散热，无需额外加装散热风扇，降低运行噪音与结构复杂度。建模时还需还原辉光管的玻璃外壳、金属引脚与内部数字阴极的结构细节，玻璃管采用半透明材质表现，内部数字字符按照Z5600M的真实字形构建，通电显示状态下可呈现出暖橙色的辉光效果，木质壳体表面可还原实木纹理与哑光涂装质感，整体渲染效果贴近实物的视觉表现。
