特殊结构真空电子管EL12结构设计

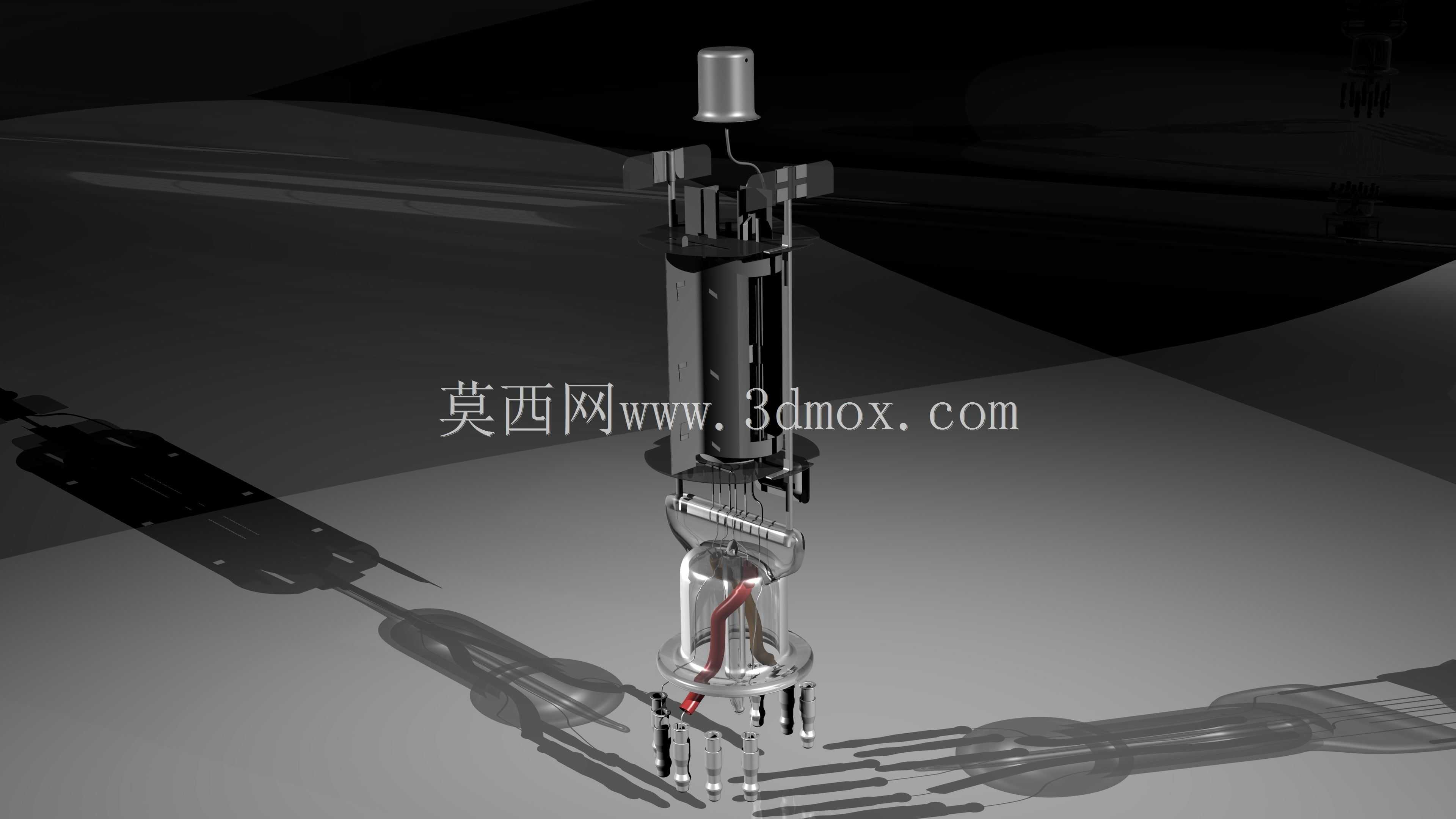

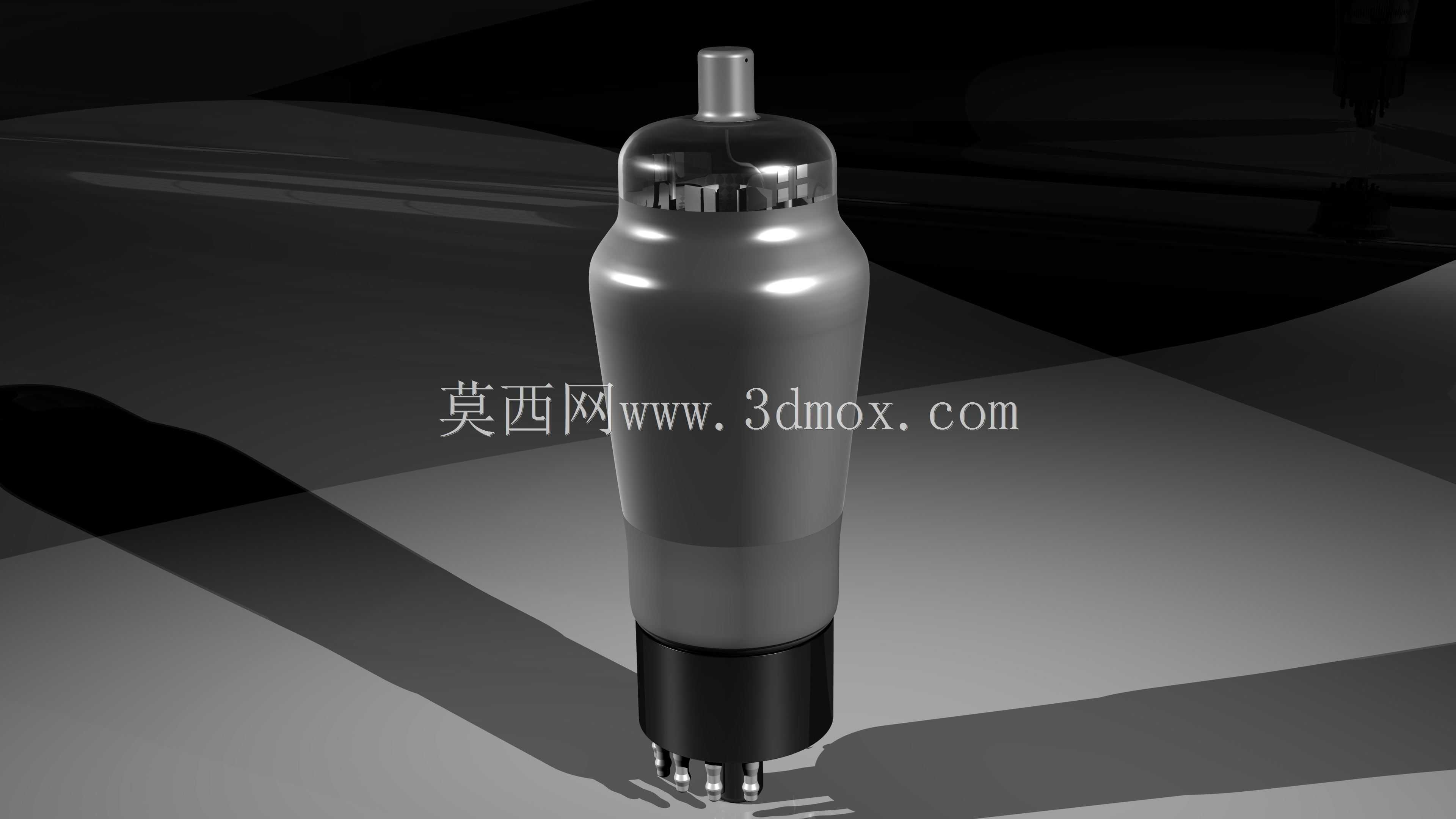

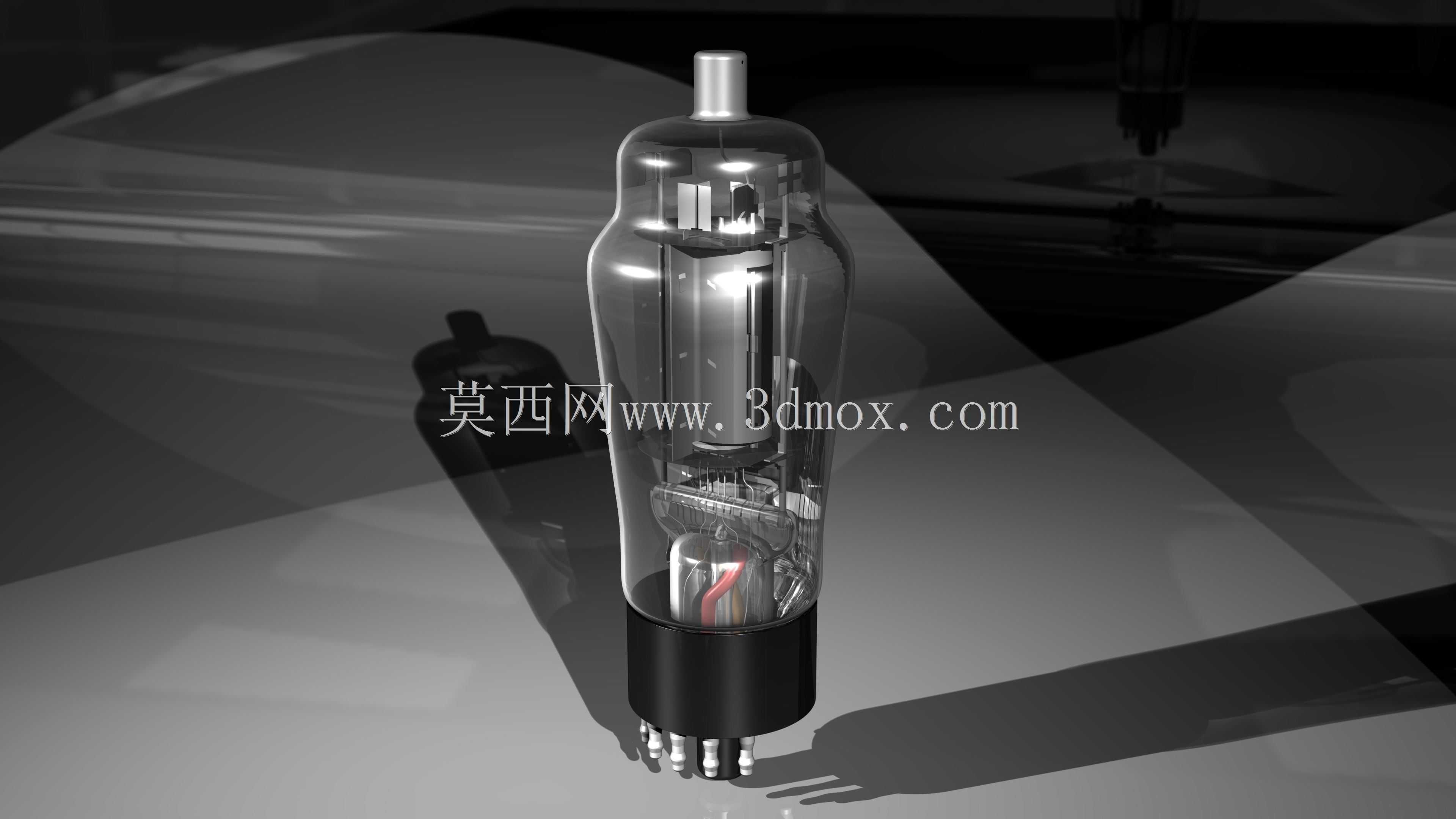

　　该款特殊真空电子管的结构设计，核心围绕小功率音频放大场景的装机适配需求展开，在复刻经典EL12N管芯电气布局的基础上，对引脚连接定义、外部封装轮廓做了针对性调整，可直接适配老式胆机功放、专业音频测试仪器、早期工业信号放大装置的管座安装位，无需额外修改设备PCB或转接电路即可完成替换。从实际装机的边界约束来看，整管采用直筒式玻壳封装，底部为标准八脚电木管基，管身总高度控制在常规小功率功率管的安装尺寸区间内，玻壳最大外径适配常见的管座屏蔽罩安装空间，顶部抽真空封接端为小圆台结构，不会与设备机箱内部的上层元件、散热结构产生干涉；底部引脚的中心定位键保留了标准定位结构，可防止插装时引脚错位，引脚伸出长度满足波峰焊或手工焊接的吃锡需求，

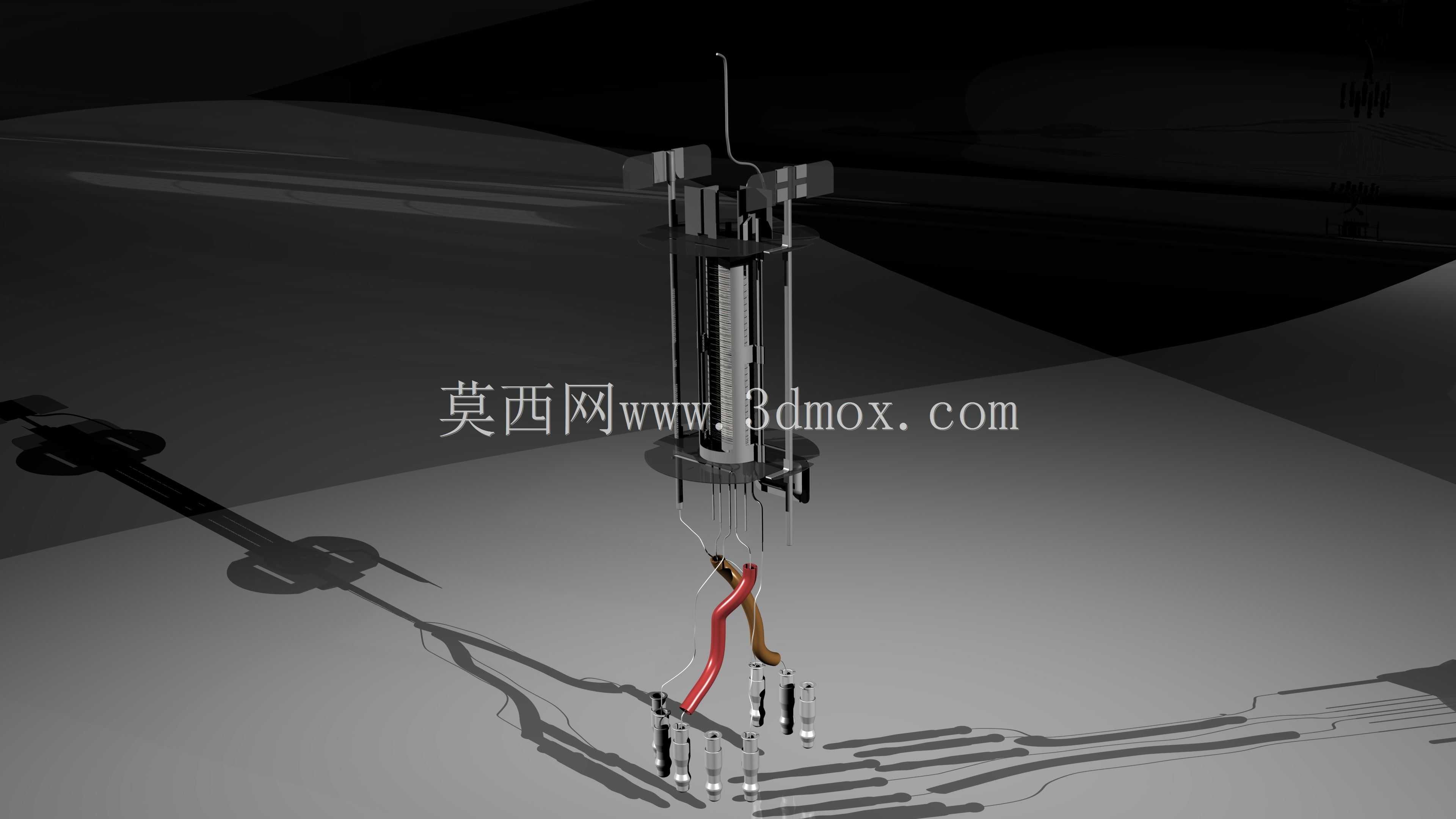

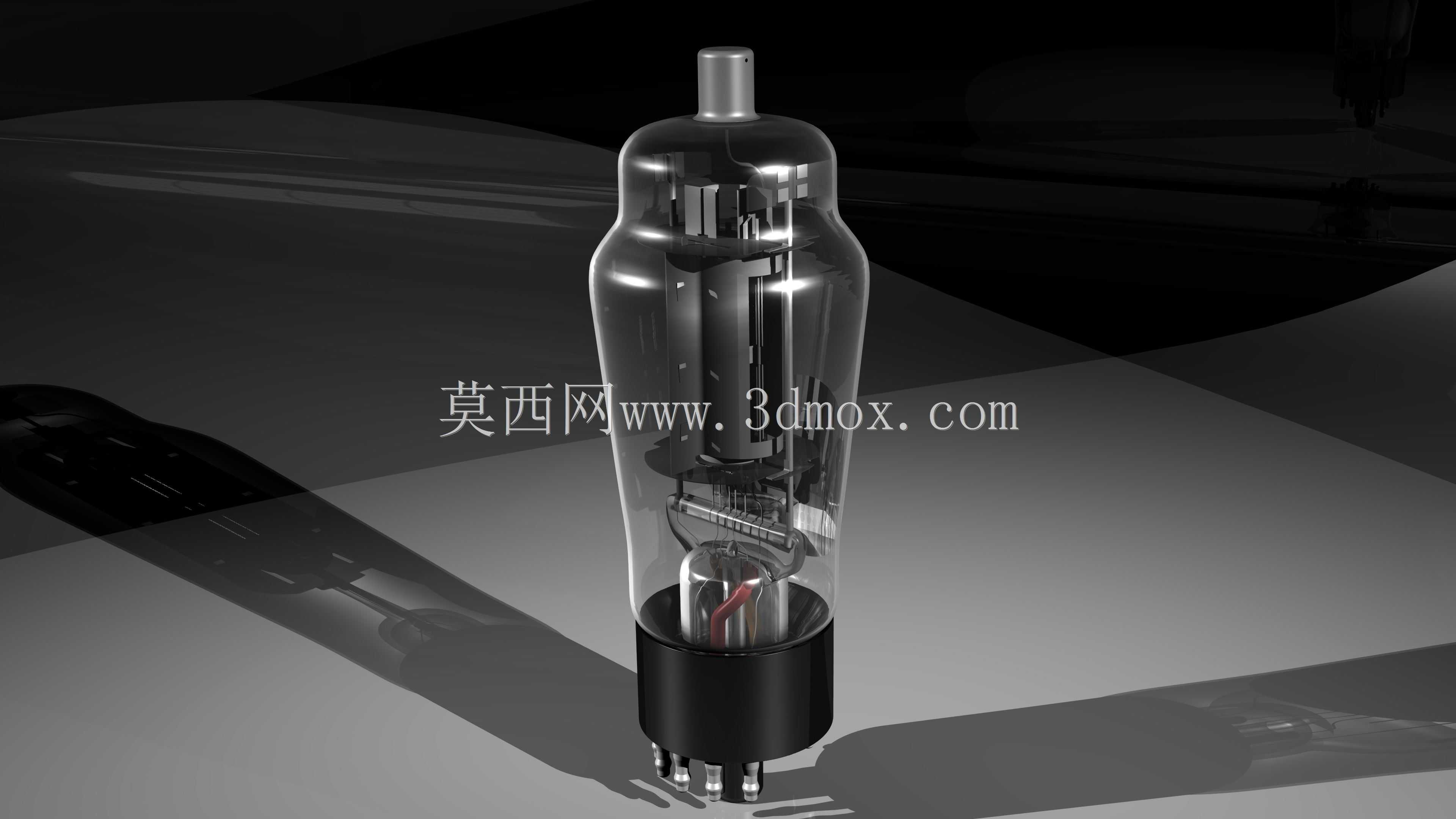

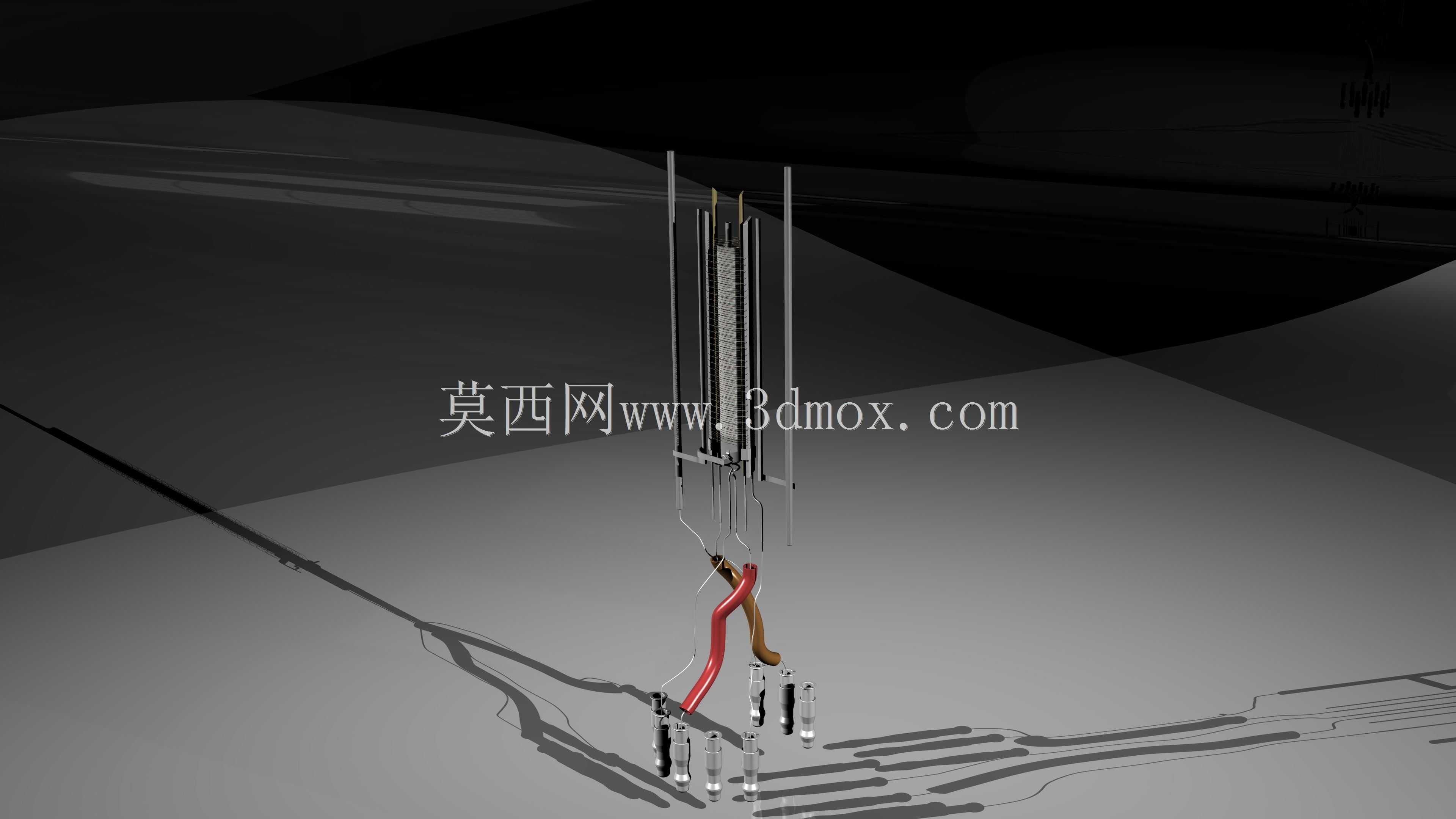

　　管基与玻壳的封接段做了圆弧过渡，既降低玻壳应力集中开裂的风险，也能在插拔管身时均匀分散握持受力。内部结构设计上，管芯的阴极、栅极、阳极支撑组件沿用了成熟的EL12N排布逻辑，保证电子发射路径、极间距离与经典型号保持一致，以此维持原有的线性放大特性；区别在于内部引线与底部引脚的连接走线重新规划，调整了各电极对应的引脚序号，适配特定设备的原厂电路走线定义，减少装机时的外围接线改动。各电极的支撑云母片采用双点固定结构，可抵御运输、设备移动过程中的振动冲击，避免极片移位导致参数漂移；阳极采用立式冲压成型结构，表面做黑化处理提升热辐射效率，工作时的热量可通过玻壳辐射、管基引脚传导两条路径散出，适配自然对流的设备散热环境，无需额外加装风冷装置。

　　玻壳选用高透明硬质硼硅玻璃，壁厚均匀，可承受内部高真空带来的内外压差，同时耐受工作时的冷热温度循环，减少长期使用后的玻壳漏气概率；底部电木管基耐温等级满足电子管工作时的管基温升要求，引脚表面做镀覆处理，避免长期氧化导致接触电阻增大。在设备选型适配阶段，该结构可直接用于老旧音频设备的维修替换，也可作为定制胆机的装机元件，其外形安装尺寸完全匹配标准八脚管座的开孔要求，安装时只需将管基定位键对准管座缺口均匀下压即可，引脚焊接温度控制在常规电子焊接温度区间内即可，不会因过热损坏管基封接。设计过程中对内部引线的走线间距做了校核，保证高压电极与低压电极之间的爬电距离满足真空器件的绝缘要求，避免高压跳火；管芯的各金属零件边缘都做了去毛刺处理，防止尖端放电影响管子工作稳定性。整体结构没有多余的外置凸起，整机布局时可按照标准小功率八脚电子管的间距预留安装位置，相邻管子之间保留常规散热间隙即可，不需要额外预留特殊操作空间。
