气体稳压调节管精密结构造型设计

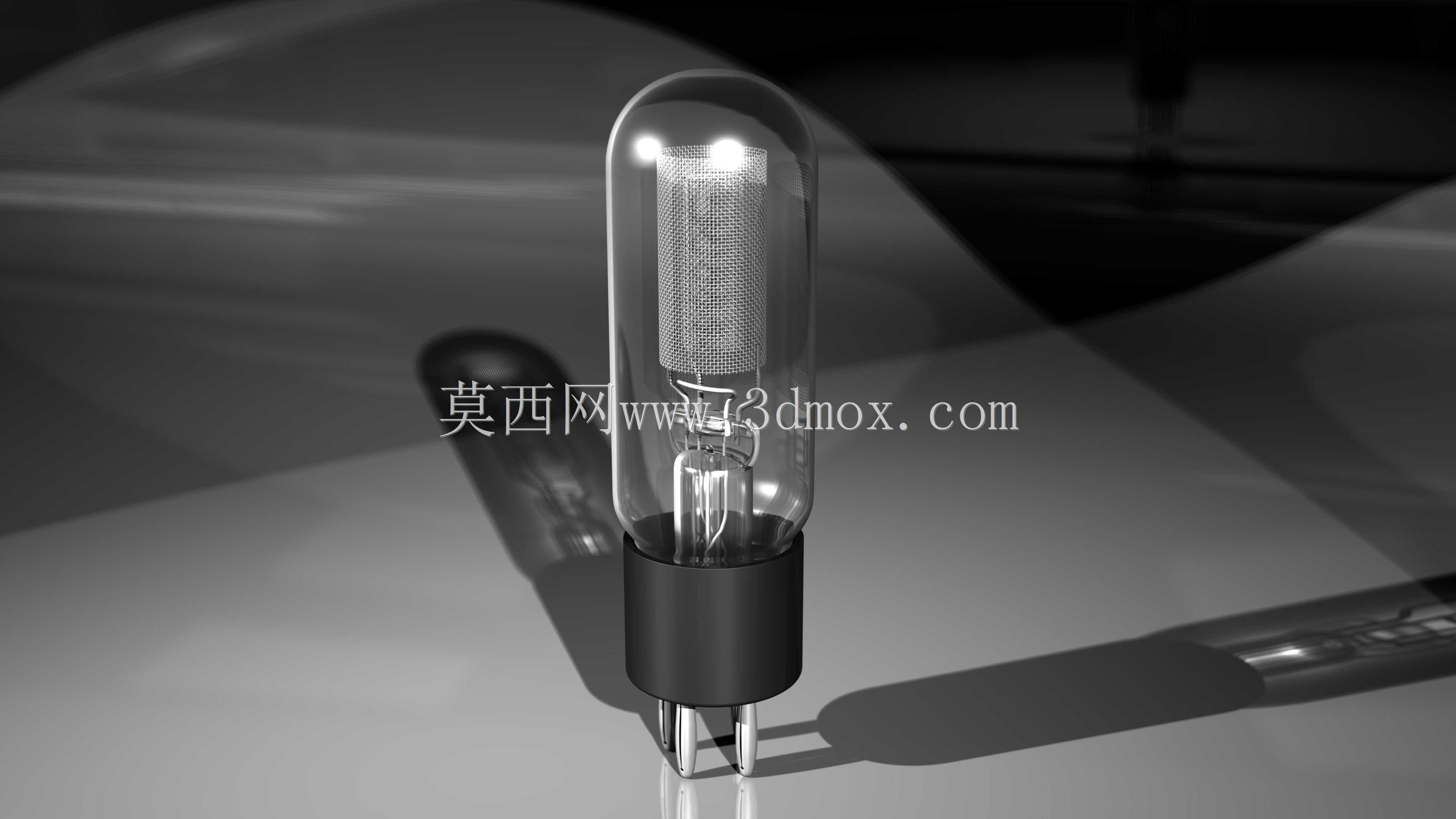

　　在工业测控气路系统、实验室精密供气回路以及老式真空稳压控制单元里，这类玻璃封装的气体稳定调节管承担着气路阻尼、压力基准维持的作用，其结构细节直接决定稳压响应速度与长期密封可靠性。建模时最先要锁定的是下部黑色基座与两根平行金属插脚的安装边界，插脚中心距、伸出长度以及基座外径必须匹配常规PCB焊盘孔位或管座卡槽，不能只按视觉比例拉伸，否则后续装配时会出现插脚歪斜、基座无法贴合安装面的问题。玻璃管身采用长圆泡壳造型，壁厚并非均匀取值：靠近基座的收口段壁厚略大，用来分散玻璃与胶木基座封接处的内应力；中段透明区域壁厚控制在既能承受内外压差，又不会因过厚导致内部电极网观察变形的范围。内部金属网筒是核心功能件，它不是单纯的装饰网格，

　　建模时要还原其卷圆搭接缝、上下端与中心电极支架的点焊固定位，网孔疏密沿轴向保持一致，保证气体在管内流经网面时形成稳定的流阻。中心电极从网筒中心贯穿，下端与其中一根插脚导通，顶端的小折弯结构要避开网筒内壁，预留均匀的放电或气隙距离，这一尺寸直接影响稳压阈值，不能随意简化成直杆。基座部分不能只做光滑圆柱，侧面要留出与管座配合的定位止口，底部与玻璃封接的位置做一圈微小的倒角过渡，既模拟真实封胶工艺，也避免三维模型在装配干涉检查时出现锐边报错。实际选型应用中，这类元件常布置在气路控制板的靠近采样点位置，周边需要预留手指或镊子插拔的操作空间，因此模型总高度、管身最大外径都要在布局阶段纳入整机空间校核，避免与相邻的电磁阀、气路接头发生磕碰。

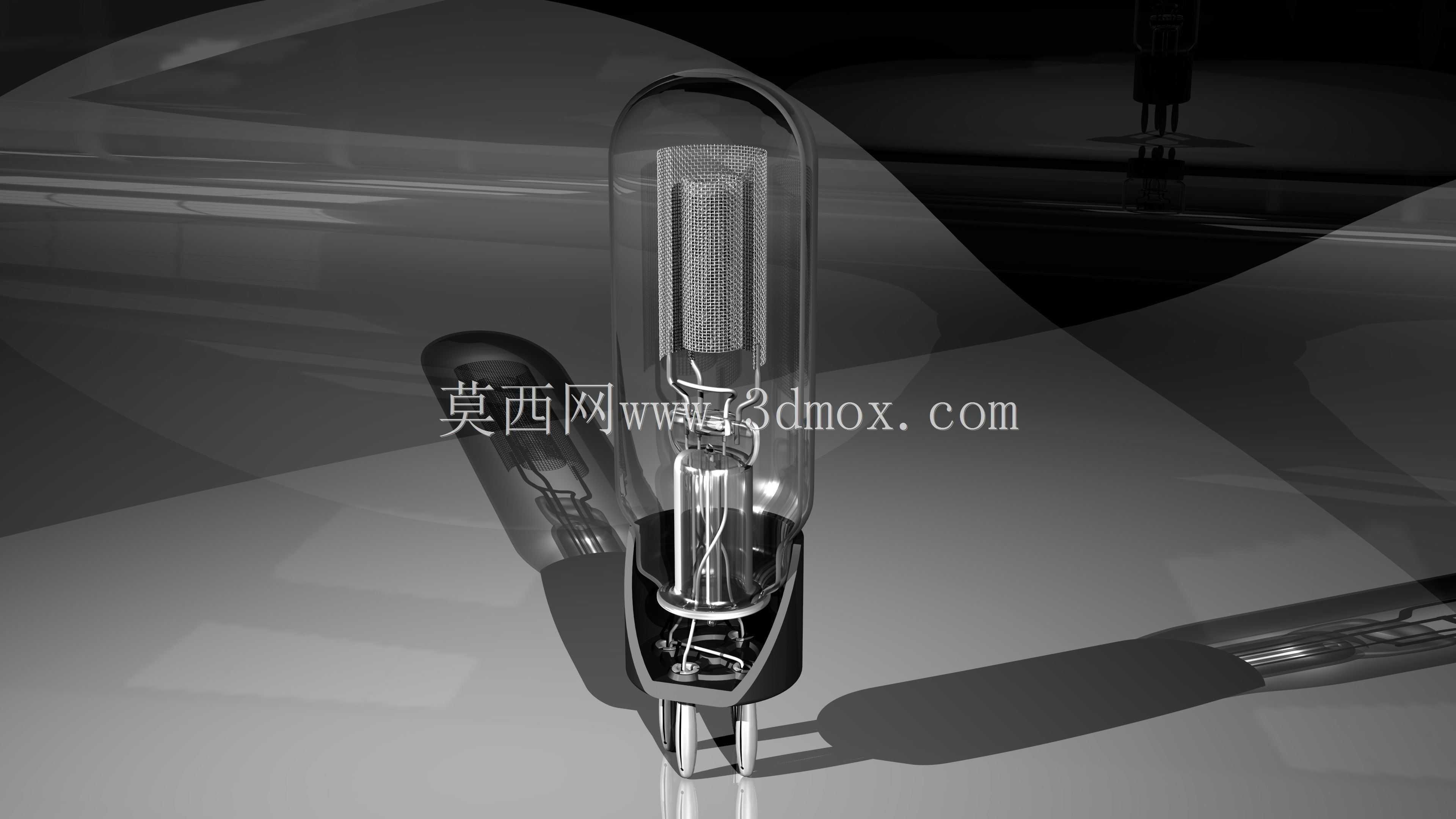

　　建模过程中还需考虑玻璃材质的视觉表现与工程属性的统一：透明外壳要能在剖面视图中清晰展示内部电极的相对位置，方便结构工程师评审爬电距离与气路通道；金属插脚要保留端部的轻微倒角，还原真实元件过波峰焊后的插装形态。从设计思路上看，该造型没有多余的外置结构，所有轮廓都服务于两个核心目标：一是通过玻璃泡壳提供密闭的气体容腔，二是通过标准化插脚与基座实现快速替换。在维修老旧测控设备时，工程师往往需要依据这类三维模型核对安装尺寸，判断现有管座能否兼容，因此模型的基座高度、插脚截面尺寸都要严格对应实物，不能为了渲染美观随意调整比例。内部支撑丝的走向也要还原，细金属丝从网筒侧壁连接到基座内的导电引脚，走线弧度避开玻璃内壁，

　　防止长期震动后丝体触碰壳壁引发参数漂移。整体结构拆分后可分为玻璃泡壳、胶木基座、两根插脚、金属网筒、中心电极、内部支撑丝六个独立零件，装配关系依次为插脚与基座过盈压装、网筒与基座定位台贴合、中心电极与对应插脚铆接、玻璃泡壳与基座封接固定，每一处配合面都在模型中保留了合理的公差间隙，可直接用于后续的工程图导出与装配模拟。
