NU33/CV1290真空电子管精细结构

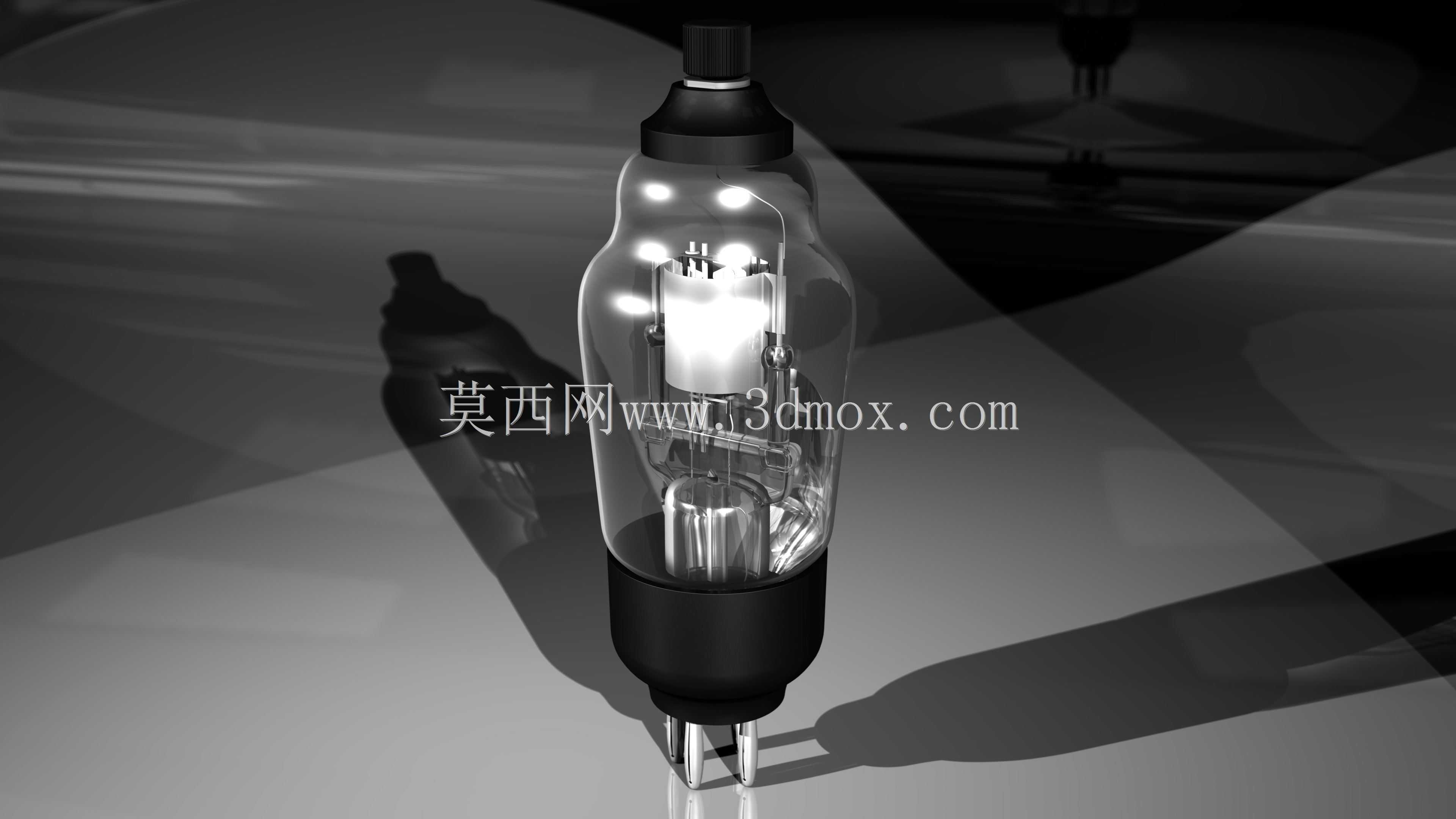

　　这套结构围绕老式直热式真空三极管的实体形态展开，重点还原玻璃泡壳、内部电极支架、顶部封接端与底部管脚基座之间的装配关系。做这类器件建模时，最先要卡住的不是曲面好不好看，而是管脚中心圆、管基外径和玻壳最大直径之间的比例，因为它直接决定模型能否放入标准管座，也决定后续在设备面板上预留的开孔与避让空间是否合理。

　　从使用场景看，这类管子常见于老式音频放大、信号检波、试验台测量回路以及复古电子装置中。它不像现代贴片元件那样只关注焊盘间距，而是需要同时考虑竖直安装高度、管身周围散热间隙、屏蔽罩覆盖范围以及插拔时的手部操作空间。若把它放进机箱内部，上方至少要留出拔管器或手指施力的空间；若贴近变压器、电解电容等较高器件，还要核对玻壳最宽处与相邻零件的侧向净距，避免装配后互相干涉。

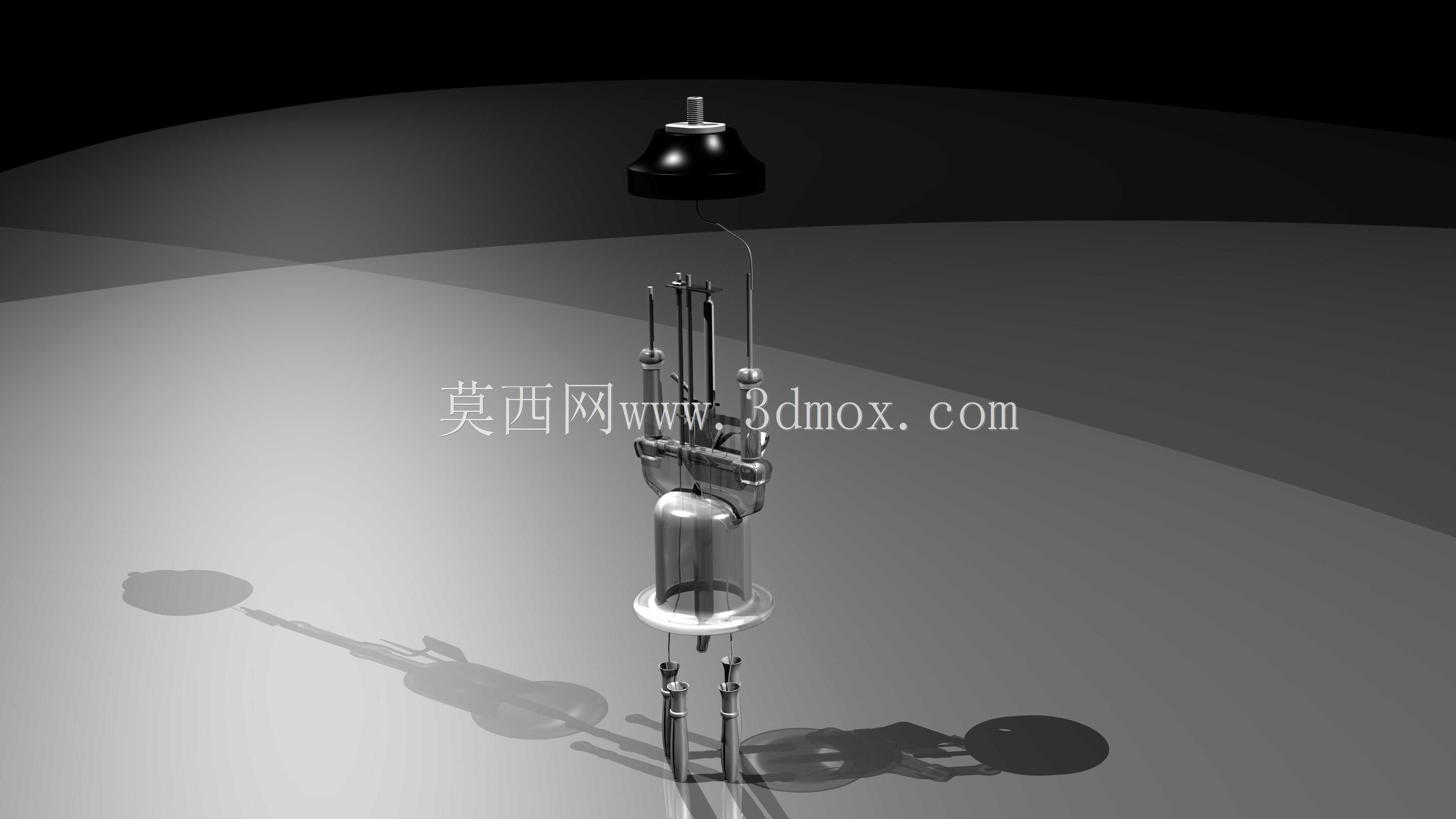

　　结构上，玻璃外壳承担真空密封与绝缘支撑，内部由阴极、栅极、阳极以及云母或绝缘支撑片组成。建模时不能只做一个透明外壳，内部电极的层级关系必须交代清楚：中心发热体、栅极丝绕向、阳极板位置和引出线走向都要符合真实管子的视觉逻辑。顶部封帽处的圆角、黑色胶木或金属压边、底部基座的台阶以及插脚长度，都会影响整管的识别度。尤其管脚不是简单圆柱，其根部与基座的过渡、插脚末端倒角以及相邻脚位角度，都应按实物测量关系布置。

　　设计思路上，先以底部管脚定位圆建立基准，再向上生成管基、玻壳和封接端，能保证整管轴线统一。玻壳属于旋转体加局部过渡，适合先做母线再回转，但内部电极不能完全依赖对称，因为支架、引线和极板在真实产品中存在细微错位。把这些非对称细节保留下来，模型才不会像概念件。电极之间的空隙要留出视觉层次，阳极板厚度、栅极支撑线直径和阴极引线位置都应服务于装配关系，而不是孤立摆放。

　　外形边界方面，需要明确三段尺寸：底部管基与管座配合的直径、玻壳最大外廓、顶部封帽外径。安装高度则从管脚末端算到封帽顶端，这一尺寸决定面板下方焊接面到上方防护罩的空间。若用于电路板布局，还应把管脚伸出长度计入插装高度；若用于设备外观渲染，则要关注玻璃表面高光、基座磨砂质感和金属电极反射，这些材质表现依赖前期曲面是否连续、倒角是否干净。

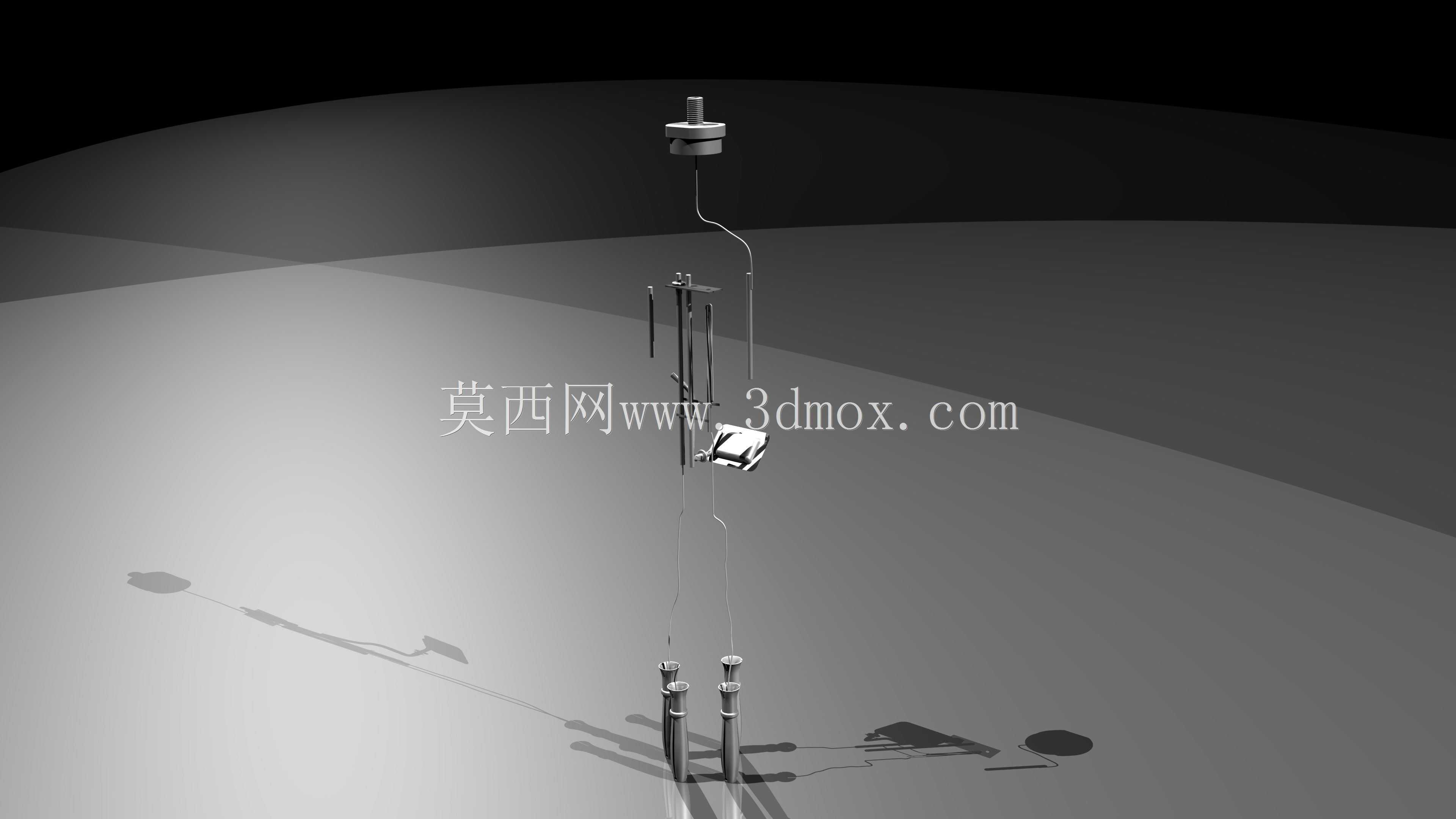

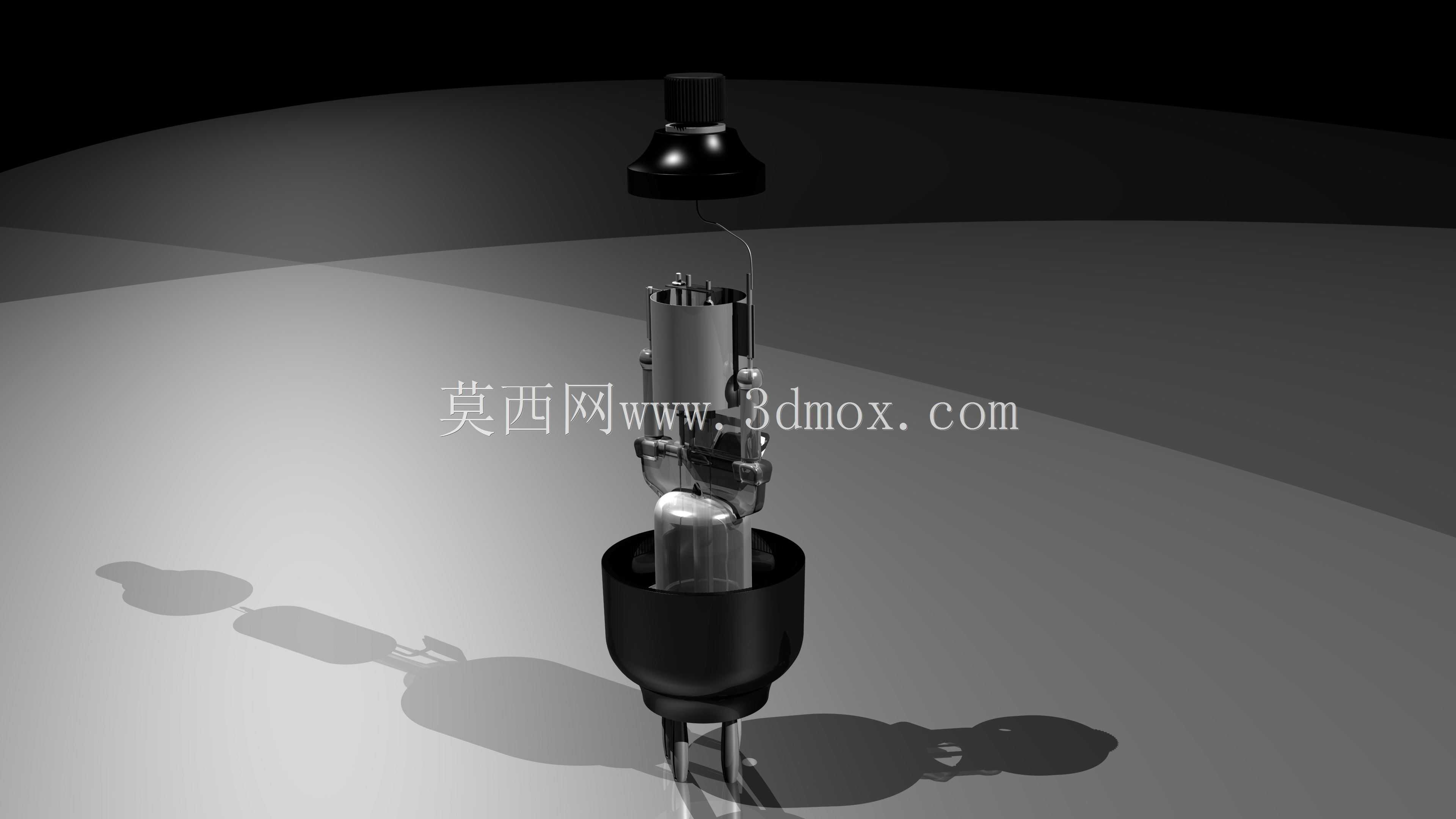

　　从工程检查角度，完成后应沿轴线剖切查看内部零件是否穿插，沿管脚阵列方向检查相邻插脚间距，再从侧向确认最大轮廓是否超出预设安装圆柱。对于需要做动画或拆装演示的场景，可把玻壳设为透明件，将电极支架、基座和插脚分成独立子装配，便于展示真空器件的层级构成。整体建模的价值不在于复刻一个外观符号，而在于把可安装、可测量、可用于结构校核的电子器件边界完整表达出来。
