复古双网状阳极真空电子管结构设计

项目分类:传感器 发布时间:2022-03-28 ID:590133
  • 复古双网状阳极真空电子管结构设计
  • 复古双网状阳极真空电子管结构设计
  • 复古双网状阳极真空电子管结构设计

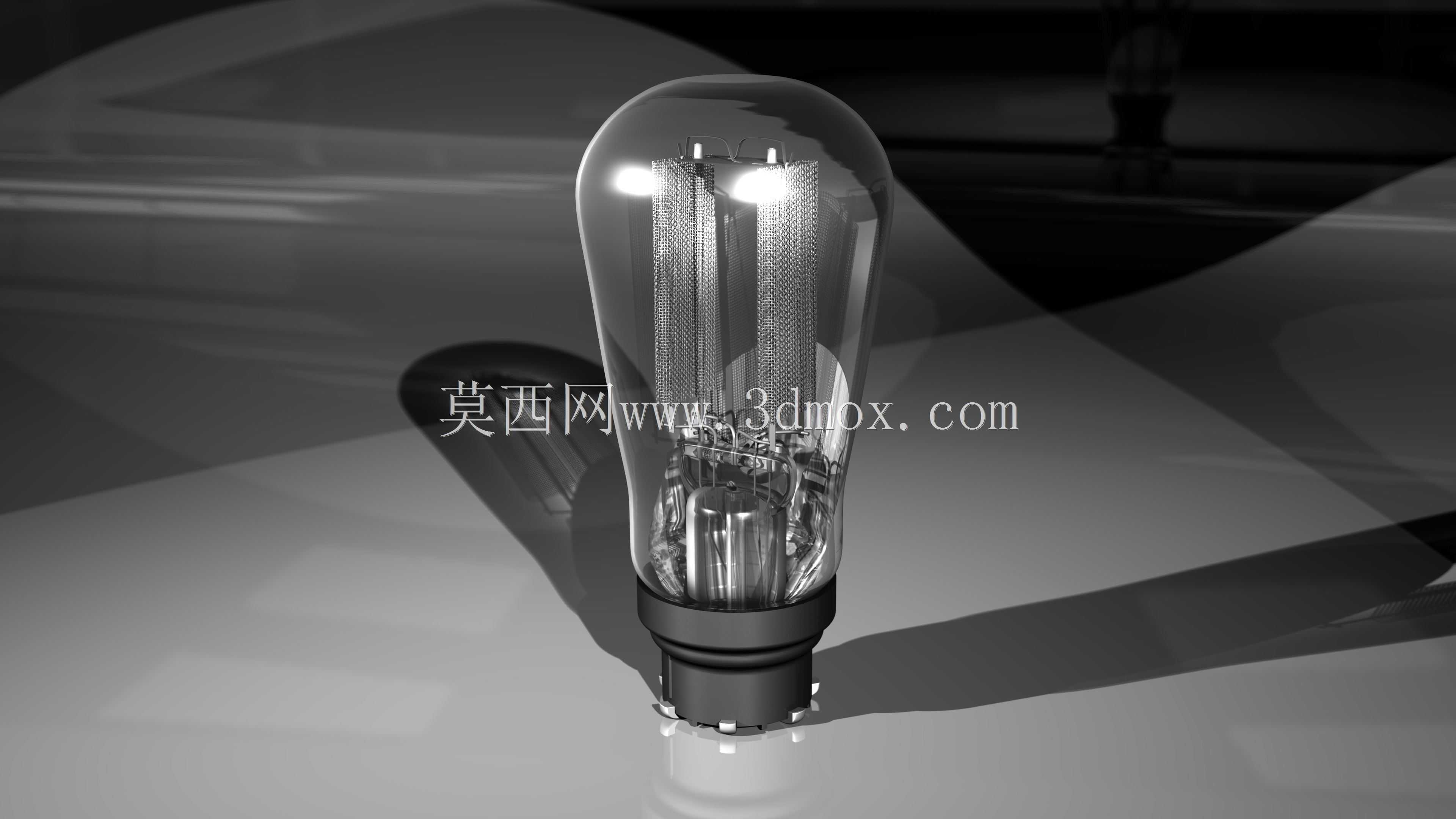

  这款双网状阳极真空电子管的三维结构设计,核心围绕早期整流器件的物理工作逻辑展开,玻璃泡壳采用拉长椭球造型,并非单纯复刻复古外观,而是为内部两组平行网状阳极预留足够的极间绝缘距离,避免高压工况下出现极间飞弧。泡壳底部与胶木基座的衔接处做了阶梯止口结构,封接时可保证同轴度,同时预留排气抽真空后的封接工艺余量,不会出现基座偏心导致插装时引脚错位的问题。

  从实际应用场景来看,这类电子管多用于早期高压整流电路、老式音频功率放大设备的前级整流单元,也会被应用在 vintage 风格的实验测试装置中。双网状阳极的结构设计,相比平板阳极拥有更大的有效受电子轰击面积,在同等屏极功耗下,阳极表面的电流密度更低,工作时的温升更平缓,网状结构本身也能让管内残余气体分子更易被电极吸附,提升管内真空度的长期稳定性。

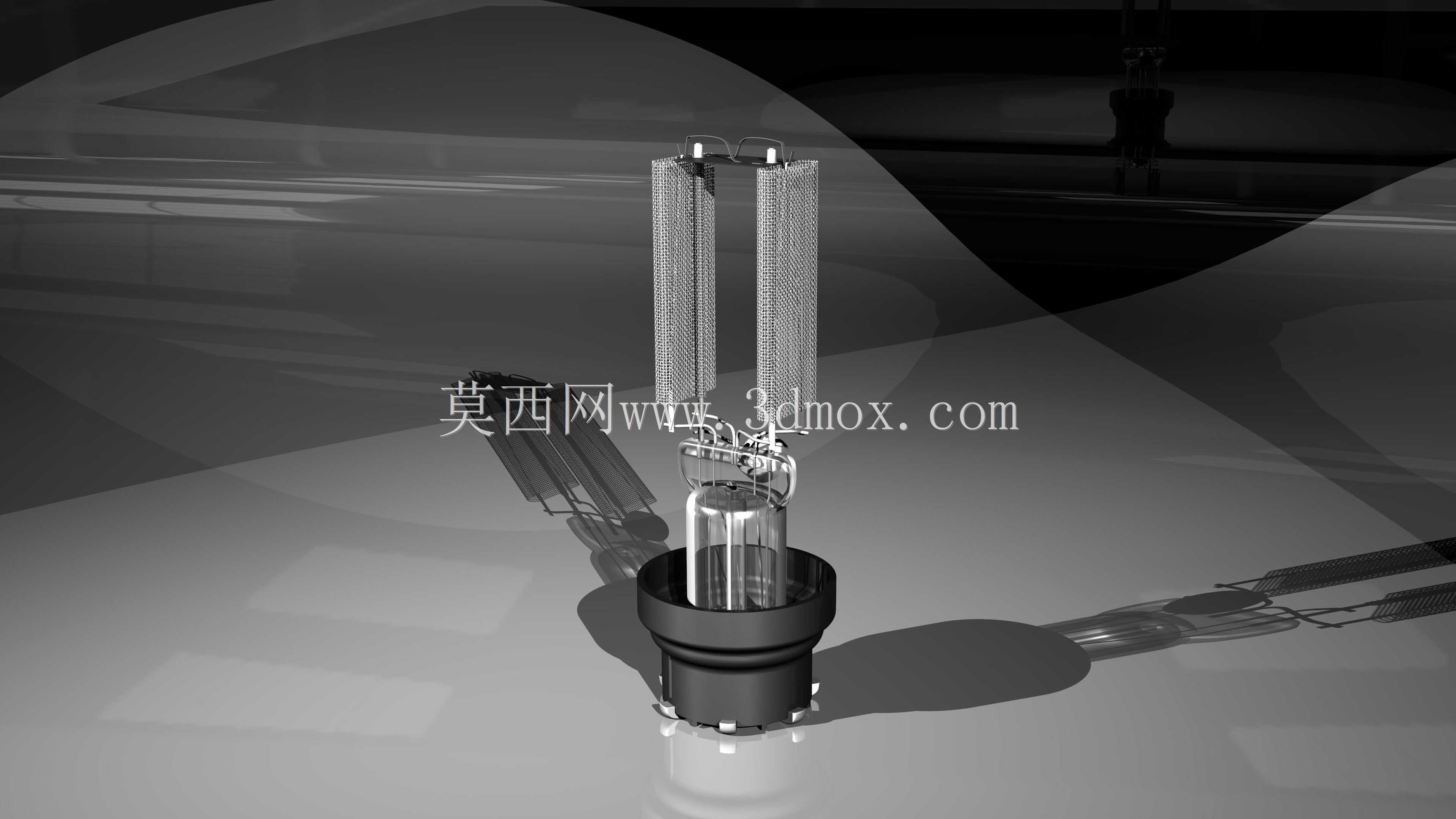

  建模过程中,内部电极的排布完全遵循实际电子管的装配逻辑:两组网状阳极采用平行对称布置,中间预留阴极的安装空间,阴极支撑脚直接延伸至基座内部的导电引脚,每根支撑柱都做了绝缘瓷件的卡位结构,避免电极在震动工况下出现位移。网状阳极的丝径与网孔比例按照真实器件的散热需求设定,并非单纯做视觉镂空,网面的张紧固定结构在电极两端做了压边处理,模拟实际生产中网面焊接固定的工艺状态。

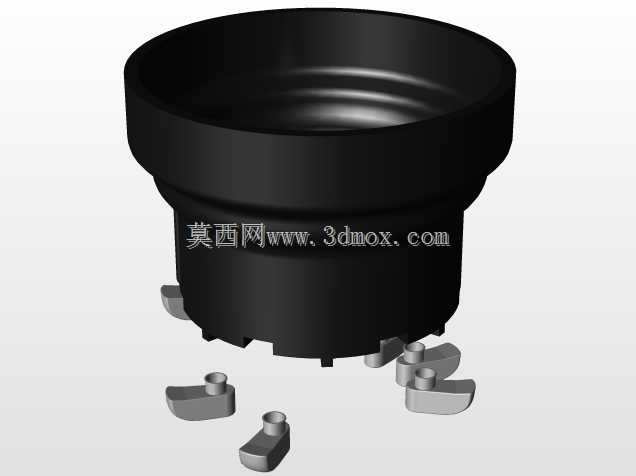

  安装边界方面,基座采用标准八脚管座适配尺寸,引脚的分布圆直径、引脚伸出长度、相邻引脚间距都符合常规电子管座的安装公差要求,泡壳的最大外径处预留了管座屏蔽罩的安装间隙,整管插入管座后,泡壳最宽处不会与周边电路元件发生干涉。玻璃泡壳的壁厚做了均匀化处理,从顶部圆弧到侧壁再到底部封接处,壁厚过渡平缓,既还原了玻璃吹制工艺的成型特点,也能在结构仿真中准确模拟玻璃壳的受力状态。

  设计时特意还原了旧版AZ1管型的结构特征,没有采用后期简化版的单阳极结构,两组阳极的独立支撑结构完全独立,各自通过单独的引脚引出,在电路中可实现全波整流的接线逻辑。管内顶部的消气剂托盘结构也做了完整还原,托盘的固定卡扣、蒸散后的消气剂镜面区域都做了对应结构表现,这部分结构是真空电子管维持长期真空度的核心部件,位置设在泡壳顶部远离阳极高温区,避免工作时阳极温升导致消气剂性能提前衰减。

  从结构工程师的视角看,这类器件的建模难点不在于复杂曲面,而在于内部电极的空间位置精度:极间距离直接决定器件的耐压参数,任何电极的偏移都会改变极间电容,进而影响电路的高频工作特性。建模时所有电极的同轴度、平行度都按照实际装配公差做了约束,支撑柱的位置避开了电子运动的主要路径,不会对管内电场分布造成额外干扰。基座的胶木部分做了防滑滚花细节,同时在引脚根部做了密封凸台,防止潮气从引脚与基座的缝隙渗入管内。

  在设备选型适配时,这款管型的安装高度、泡壳最大直径都可直接匹配标准管座的安装空间,周边电路的高压走线需避开泡壳表面,尤其是阳极对应位置的玻璃外壁,需预留足够的空气绝缘距离。网状阳极的镂空结构在工作时会呈现均匀的暖橙色辉光,这一视觉特征也被结构设计完整保留,玻璃材质的折射率、内部电极的金属反光特性都按照真实物理状态设定,可直接用于设备的装配可视化与工作状态演示。
